高压绝缘子试验项目——高压绝缘子工频耐压试验

试验说明

交流耐压试验是判断绝缘子抗电强度最直接的方法。在交接试验时必须进行该项试验；预防性试验时，可用它代替绝缘电阻测量与电压分布的测量，或用它来最后判定由这些方法检出的绝缘子。对于单元件的支柱绝缘子，交流耐压试验仍是目前最简单和有效的试验方法。

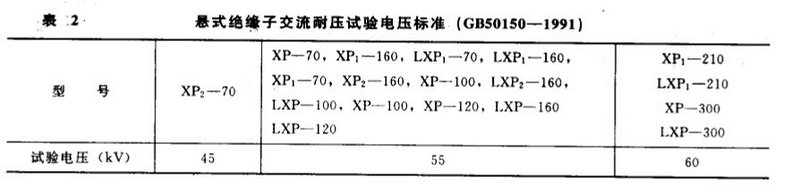

各级电压的支柱绝缘子与悬式绝缘子的交流耐压试验电压标准见表1与表2交流耐压试验方法参见以上章节有关内容。

试验要求

1  35kV及以下电压等级的支柱绝缘子，可在母线安装完毕后一起进行，试验电压应符合本标准附录A的规定；

2  35kV多元件支柱绝缘子的交流耐压试验值，应符合下列规定：

1) 两个胶合元件者，每元件50kV；

2) 三个胶合元件者，每元件34kV。

3  悬式绝缘子的交流耐压试验电压均取60kV。

注意事项
