    高压开关试验项目——高压开关绝缘电阻测试

    本站  |  点击量:27次  |  2022-06-20

    摘要
    试验说明绝缘电阻测量是断路器试验中的一项基本试验,简便易行。如有整体方面绝缘缺陷(如受潮),绝缘电阻一般都有一定程度的反应,用2500兆欧表测量。对于35kV及以下的少油断路器,在合闸状态下的绝缘电阻,反映了绝缘拉杆与绝缘子等部位的对地绝缘;分闸状态的绝缘电阻还可反映断口间灭弧室部分是否有受潮缺陷。断路器整体

    试验说明

    绝缘电阻测量是断路器试验中的一项基本试验,简便易行。如有整体方面绝缘缺陷(如受潮),绝缘电阻一般都有一定程度的反应,用2500兆欧表测量。

    对于35kV及以下的少油断路器,在合闸状态下的绝缘电阻,反映了绝缘拉杆与绝缘子等部位的对地绝缘;分闸状态的绝缘电阻还可反映断口间灭弧室部分是否有受潮缺陷。断路器整体的绝缘电阻通常不作规定,但应对历次的测试数值以及各台断路器的各相数据相互间比较来进行判断,以发现绝缘缺陷。

    试验要求

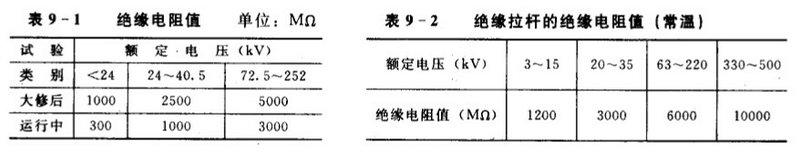

    断口和有机物制成的提升杆的绝缘电阻在常温下(10~40℃)不低于表9—1数值(Q/CSG10007—2004);交接标准不应低于表9—2标准(GB50150—1991)作为参考,正常情况下断路器的绝缘电阻可达以下数值。

    注意事项
