高压开关试验项目——高压开关弹操机构试验

试验说明

一、直流电阻测量

用电桥测量合闸接触器线圈、合闸电磁铁线圈和分闸电磁铁线圈的直流电阻。通过测量可发现上述线圈是否有断线、短路或焊接不良等缺陷。

测量结果应符合制造厂的试验值，与以前数据比较也不应有明显的变化，否则可能存在缺陷应于以消除。也可采用ZRC—10A型直流电阻速测仪测量。

二、测量绝缘电阻

用200V或1000V摇表测量操作机构所有线圈的绝缘电阻，其值不小于10MΩ，运行中应不小于2MΩ。

三、最低动作电压测量

电动操作的断路器，其分、合闸速度与操作电源的直流电压高低有关。电压过低，可能造成断路器不能功作；电压过高，冲击力过大，降低断路器使用寿命。

操作机构动作电压是指断路器动作时合闸接触器线圈或跳闸电磁铁线圈端E测得的电压值，保证了这个电压才能保证足够的速度，从而满足断路器动作要求。

测量最低动作电压，可以检查操作机构动作是否灵活，当电压降到一定程度时，是否能可靠的动作。

试验要求

查操作机构的动作情况

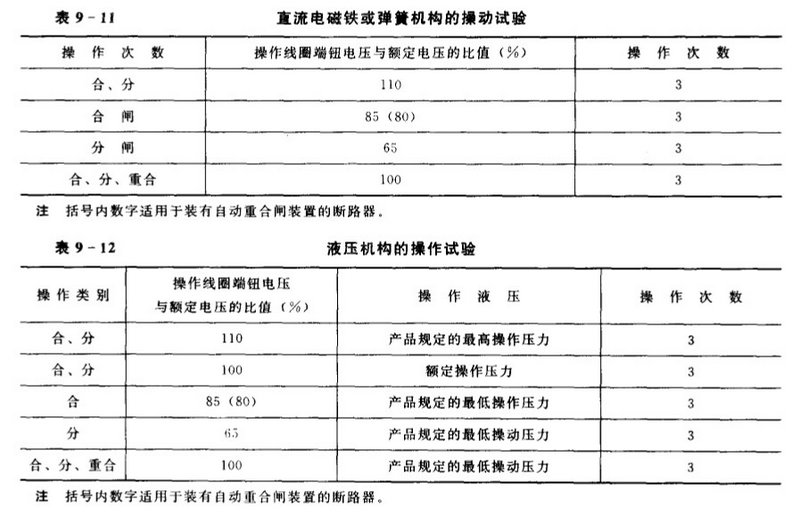

主要目的是断路器在不同电压(液压)条件下，对断路器进行就地或远方操作，不允许  在不带断路器本体情况下进行操作试验。每次操作断路器应正确、可靠动作，检查操作回路  是否完好，分、合闸是否正常，机械部分有否卡涩的现象。检查按表9一11、表9—12进行。

注意事项

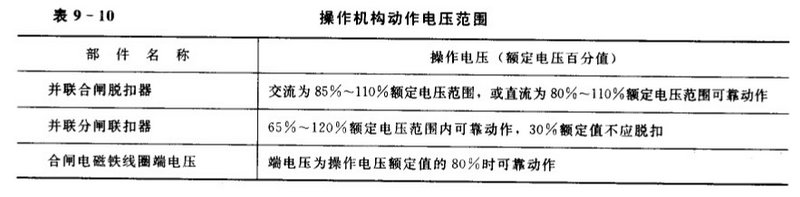

测量分闸时．必须先用手拉住分闸铁心，迅速调节滑线电阻到某一电压值，然后拉开刀闸，再作分闸冲击试验，直到找到分闸最低动作电压值，即为分闸的最低动作电压。测量合闸接触器线圈最低动作电压时，直到找到分闸的最低动作电压值，即为分闸的最低动作电压。测量合闸接触器线圈最低动作电压时，试验电压从零逐渐升起，到接触器起动触头闭合止，读取这个电压值，即为合闸最低动作电压。测得的最低动作电压应符合表9一10的要求。
