用于交流/直流电机的常规试验
参考标准：GB755-2008、GB/T 1032-2012
集成了直流电阻，耐压、匝间、空载，温度，电量，转速，工频耐压，空转、空载等
全自动微机控制
交流/直流电动机

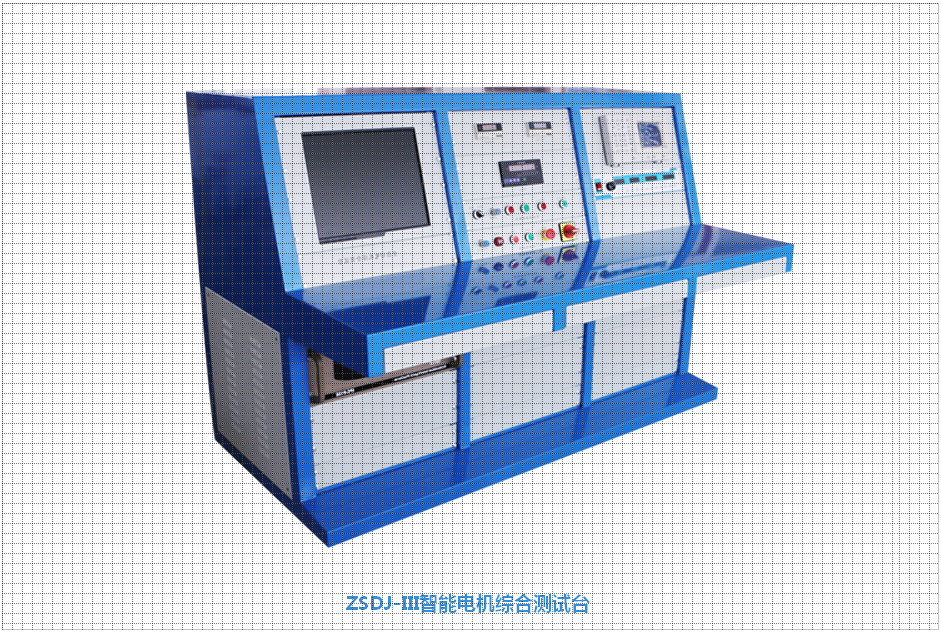

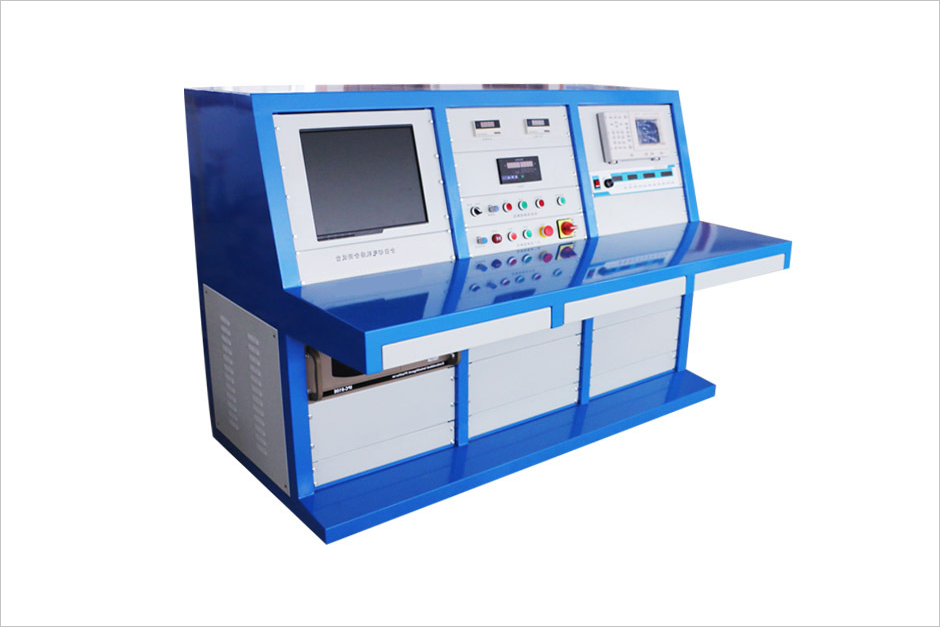

ZSDJ-III智能电机综合测试台是针对钢铁、煤矿、铁矿等电修行业涉及定做的电机综合类试验系统，它可以完成各种电机、变压器在一个试验台的综合，如交流异步电机、交流同步电机、直流电动机、直流发电机、变压器。也可以完成各种试验的综合，如绝缘电阻测量、直流电阻测量、工频耐压测试、匝间耐压测试等等常规试验和空载试验、堵转试验等运行试验。

智能电机综合测试台是科研项目，本项目针对目前公司辅助设备的低压电动机的容量及试验参数，并根据现场实际对电动机试验项目、操作方法、控制线路、技术参数进行分析、整合。设计、定制加工一套适用于目前的电动机综合测试系统，该系统满足 200kW及以下三相交流/直流电动机的空转及空载试验，来检验电动机的检修质量，确保主辅工艺系统安全、稳定运行。

一、技术指标

直流电阻：1.000mΩ～200Ω，精度：0.2%+3个字
绝缘电阻：DC500V/DC1000V，500MΩ，精度：5%
冲击匝间：0～4000Vp可调，波前时间0.2us
电量测量：电压 35-1200V，电流0.2-100A，精度0.5%+3个字
工频耐压：0～4000Vac可调，精度：2%
泄漏电流：0～50mA可设定，精度2%
测试时间：1～60s可设定，精度±0.1s
温度：0～100℃，±1℃
二、试验能力
高低压电机单/三相空载电流、高低压电机单/三相空载电压、空载损耗试验、功率因数测量、有功功率、无功功率、视在功率、匝间耐压测试、绝缘测试、工频耐压测试、直流电阻测试。
三、项目说明
耐压：测量电机绕组和外壳之间的耐压漏电流。匝间：测量绕组的线圈匝间性能。
空载：测试电机在额定电压下的空载电参数。绝缘：测试电机的绝缘性能。
直阻：测试线圈的电阻。
四、测试单元的技术参数要求及说明
1、操作台要求

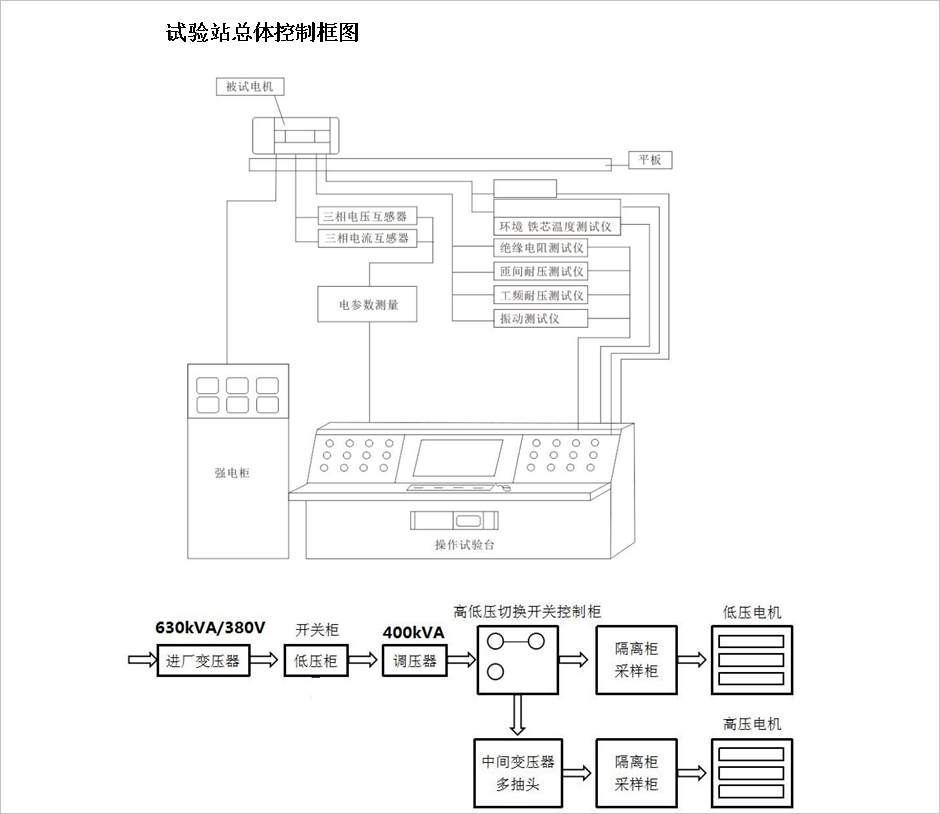

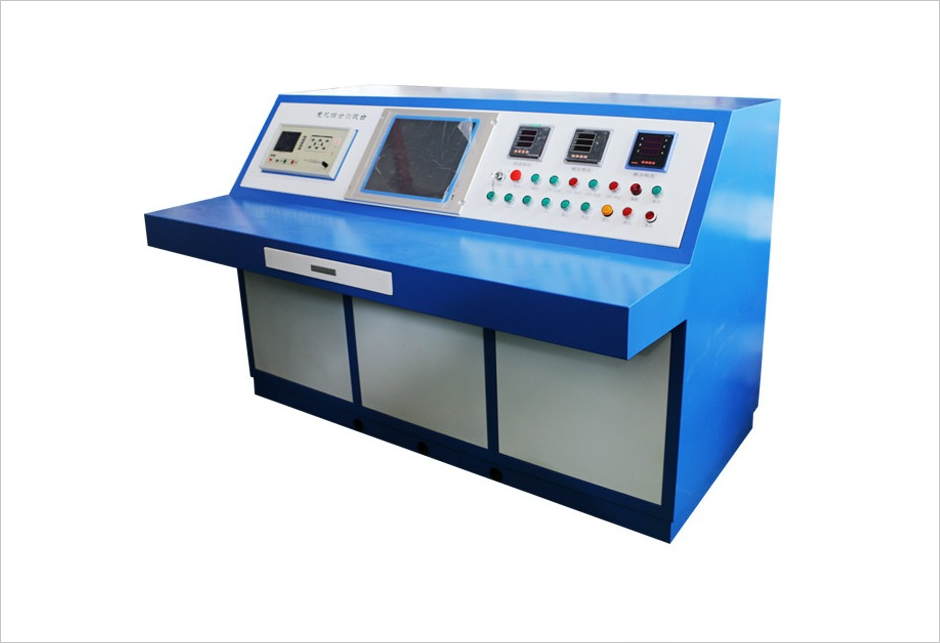

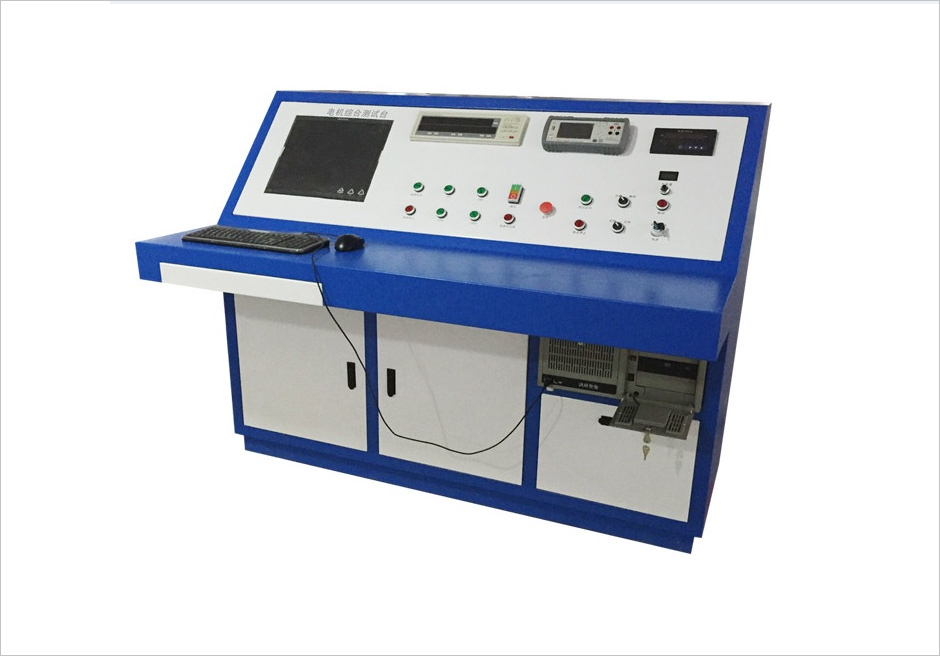

微机型操作台包括操作台架、工业计算机（含键盘、鼠标）、工业液晶显示器、面板显示仪表和各类指示灯、控制开关与按钮，同时要求打印机在未使用时可封闭于操作台架内；试验台内集成三相功率测量模块、计算机接口与采集模块、自动控制模块、相关保护模块、信号调理模块、数据采集模块等。
2、测量方式：采用微机测量
测量回路配置电流、电压互感器和传感器，中间环节采用信号调理接口模块，由计算机完成信号采集和测量任务。
3、控制方式：采用PLC  直接控制
采用系列 PLC 进行联锁控制（或 AC－II 自动控制器），联锁程序可根据用户的要求自
由编辑、修改，控制系统性能稳定、系统可扩展性好。
4、操作方式：手动操作和自动操作方式并存
为避免微机故障时影响试验工作，采用手动控制（面板按钮操作）和自动控制（计算机键盘/鼠标操作）并存的方式，不便采用自动控制或微机出现故障时可以采用手动操作进行试验。
5、试验数据处理：试验结果保存在工控机内

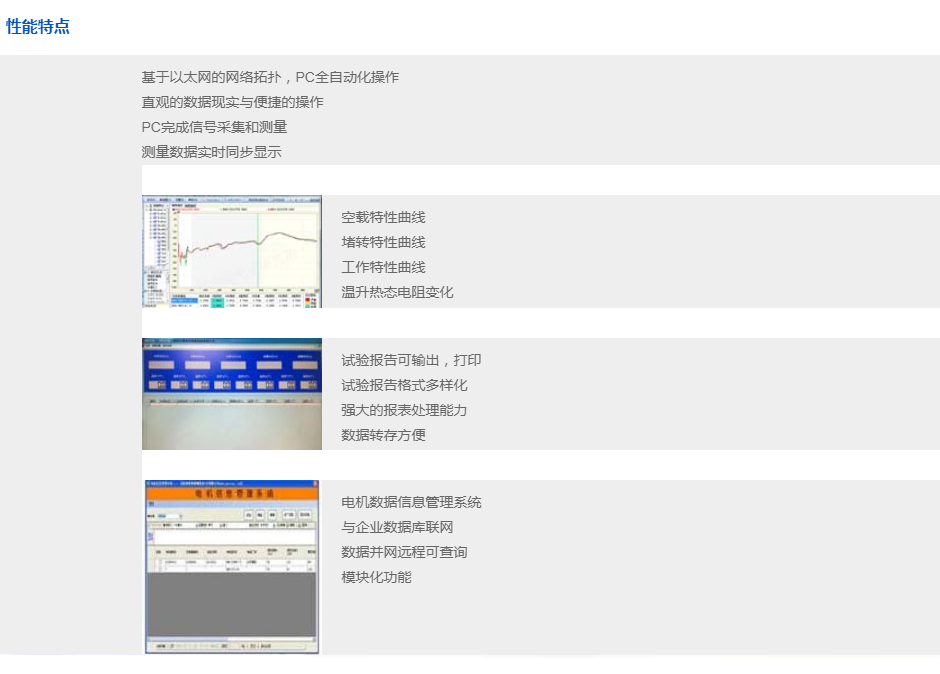

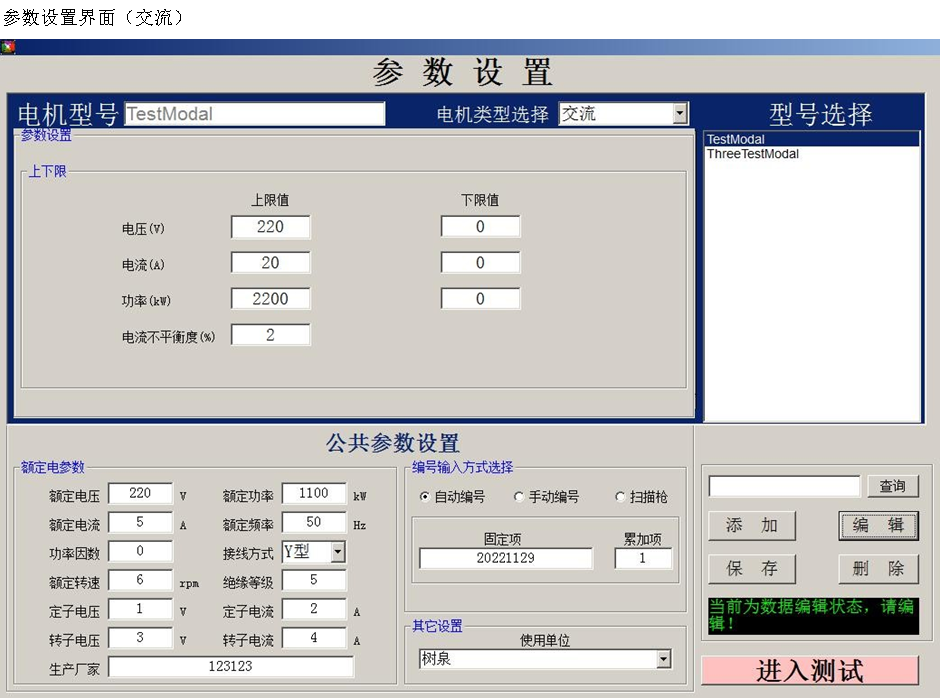

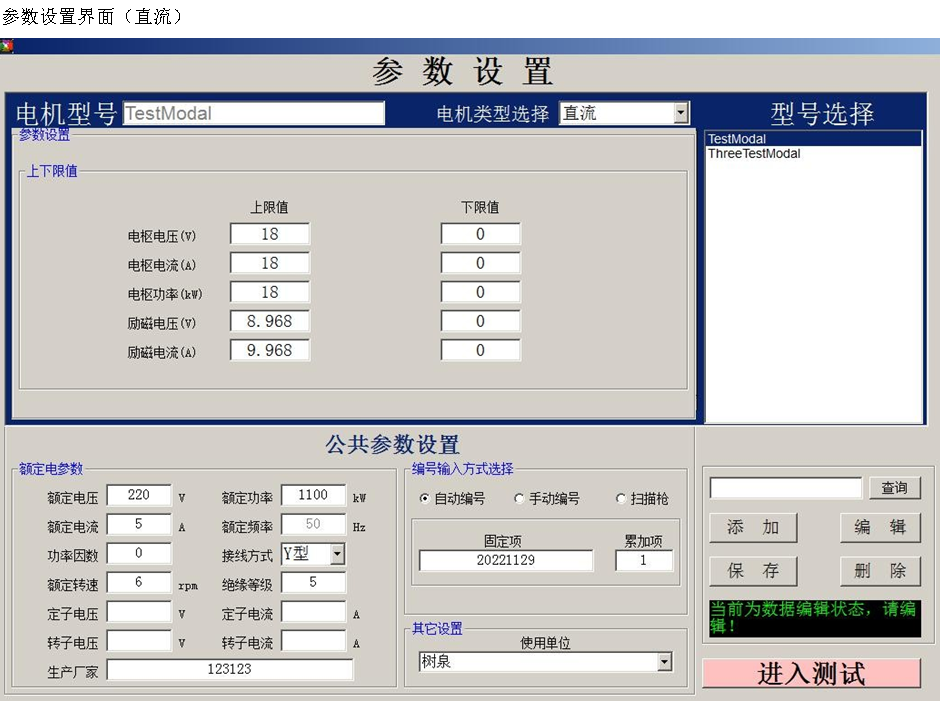

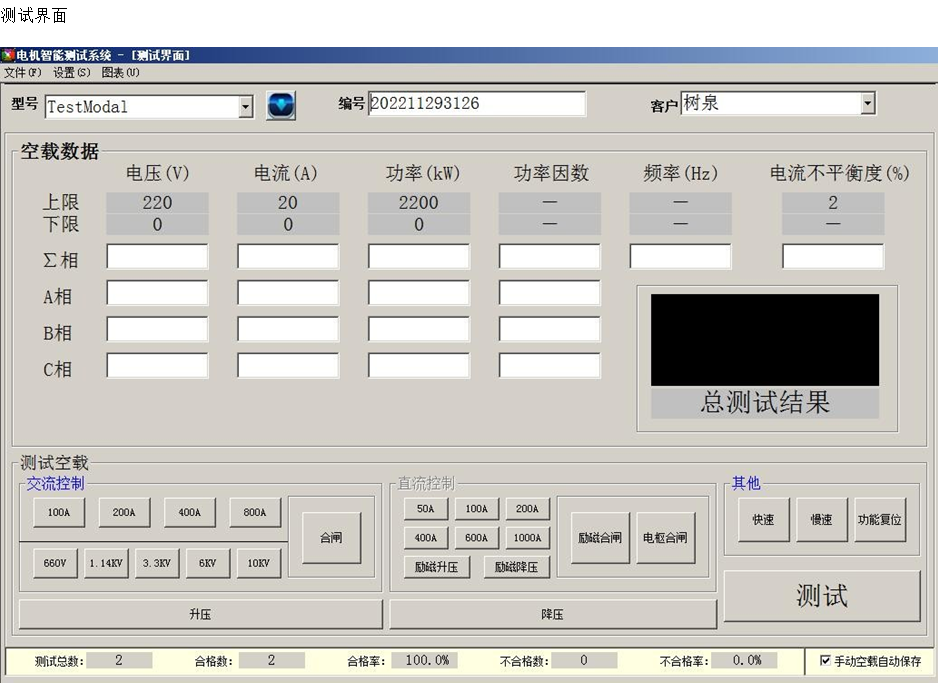

微机试验台配置原装工业计算机，试验结果数据直接保存在试验工控机硬盘中，手动测量的数据由人工输入到试验软件界面，再保存在存储器内，提供本机数据库功能，可以进行试验数据的本机查询访问，设计有试验报告自动生成软件并提供输出打印功
能。
6、电源：采用单调压器（无变压器）输出模式。

特别提示：可根据用户要求定制其它参数
