专门为电机设计的性能测试系统，用于他励、串励、并励、复励的直流电动机和直流发电机出厂检查试验和型式试验
参考标准：GB/T 1311-2008、GB 755-2008
组成：开关磁阻电机、功率变换器、控制器与位置检测器四部分
基于网络化测控系统研制，具备智能化、网络化的特点，同时采用能量回馈模式组建，节能环保
采用微机测量试验全过程，功能齐全，保护完善

1、开关磁阻电机是一种新型调速电机，调速系统兼具直流、交流两类调速系统的优点，是继变频调速系统、无刷直流电动机调速系统的新一代无极调速系统。
2、主要由有开关磁阻电机、功率变换器、控制器与位置检测器四部分组成。开关磁阻电机试验系统可以完成电机的静态测试、功率特性、扭矩特性的测定和效率的测定。该试验系统是基于网络化测控系统研制，具备智能化、网络化的特点，同时采用能量回馈模式组建，节能环保。

设计依据
用户企业标准
GB755-2008  旋转电机定额和性能
GB/T1032-2012 三相异步电动机试验方法
GB/T1029-2005 三相同步电机试验方法
GB/T22669-2008 三相永磁同步电动机试验方法

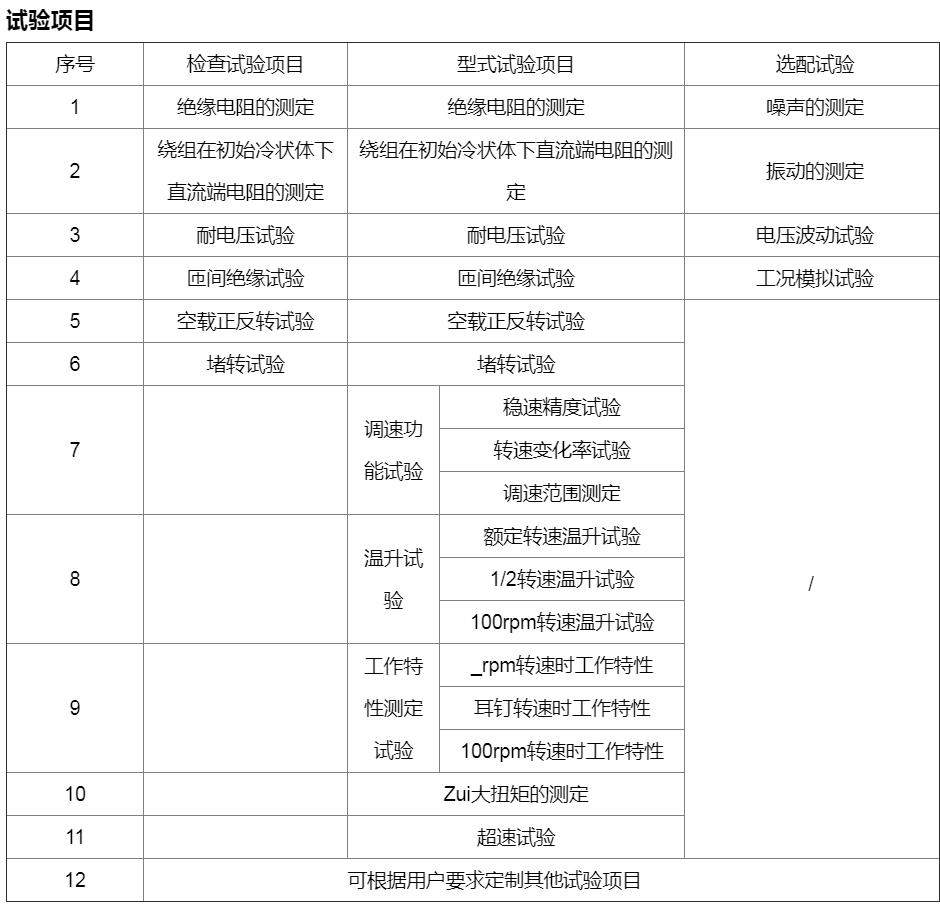

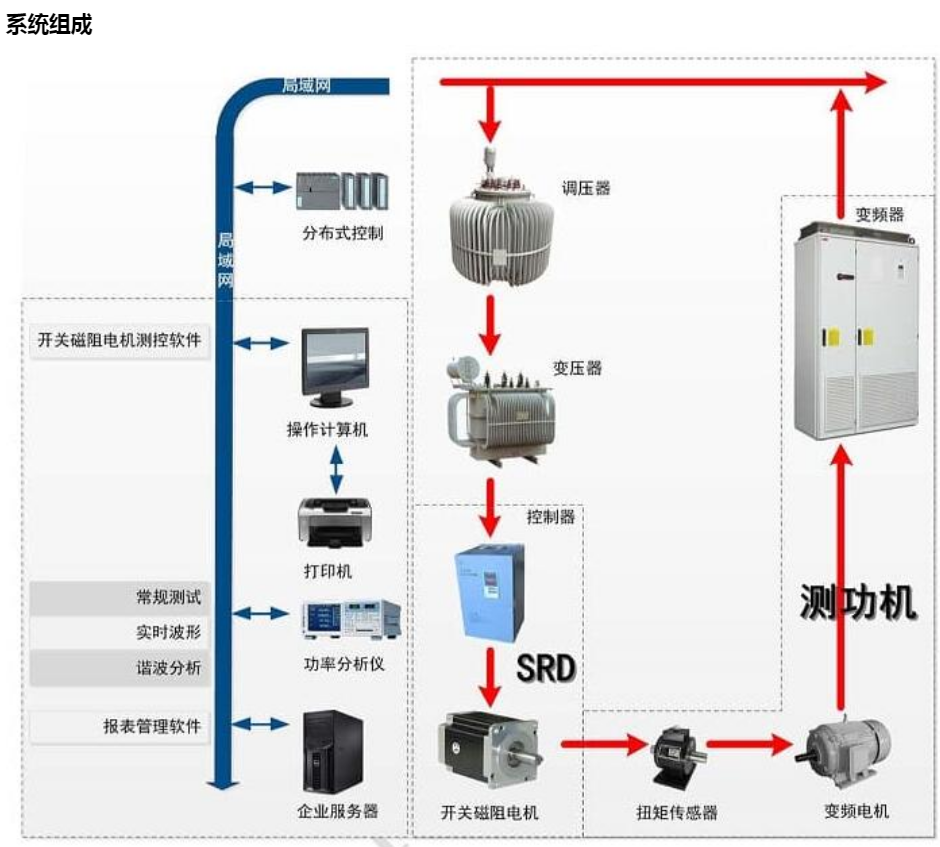

一、系统介绍
1、主电源系统
开关磁阻电机调速系统电源有调压器+变压供电，变压器输出电压等级有380V、660V、1140V、3300V，可为控制器提供抵押到高压不同电压等级的电源，同时调压器的加入可完成控制器的电压波动试验。
2、试验电源也可以选用数字电源，可以提供更完善的电源解决方案控制系统
控制系统采用西门子S7-200可编程序控制器解决方案，用于较高要求的控制系统，具有更多的输入/输出点，更强的模块扩展能力，更快的运行速度和功能更强的内部集成特殊功能，可完全适应于一些复杂的中小型控制系统。

二、测量系统
电量测量：
1、控制器输入侧，输入电压、输入电流、输入功率、电压不平衡度、电力不平衡度、功率因数、输入各次谐波、输入谐波总失真度；
2、电机输入侧：输入电压、输入电流、输入功率、电流不平衡度、功率因数；
3、轴功率测量：转速、扭矩（实现与电量的同步测量）；
4、温度测量：环境温度、绕组温度、机壳温度、轴承温度、冷却介质温度。

三、数据报告系统
数据报告系统基于SQL数据库解决方案，测控系统在采集完数据后，可以自动生成试验报告，试验报告响应相关国标的要求。

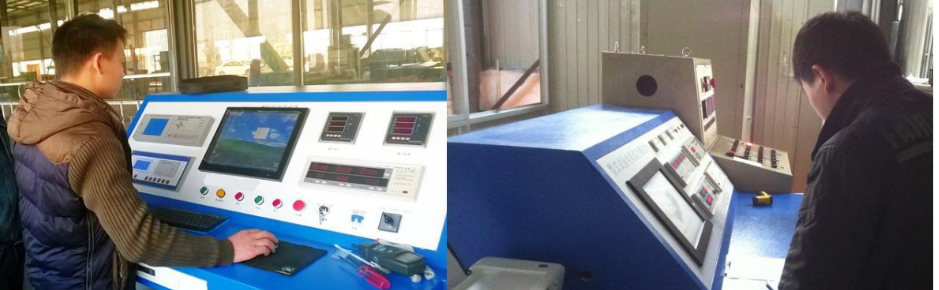

四、开关磁阻电机试验系统性能特点
测功控制系统由四象限变频器、负载电机、转矩转速测量装置和安全防护组成、其主要特点如下：
1、可以四象限运转，可做发电价允准，也可以做电动机运转；既可以正向加载，也可以反向加载；
2、加载特性非常好，在额定转速以下可以保持恒扭矩加载（转速甚至反转），额定转速以上可以恒功率加载，转矩响应快，动态性能好；
3、结构简单、稳定性好、可靠性好、使用方便；
4、恒扭矩和恒转速控制稳定度高；
5、零扭矩和零转速启动，实现对电网和机械的无冲击软启动；
6、采用发电回馈加载，具有节能效果好的特点。
