用于普通永磁同步电动机、变频高速永磁同步电动机的试验

参考标准：Q/TDDJ 003-2008、GB/T26680-2011

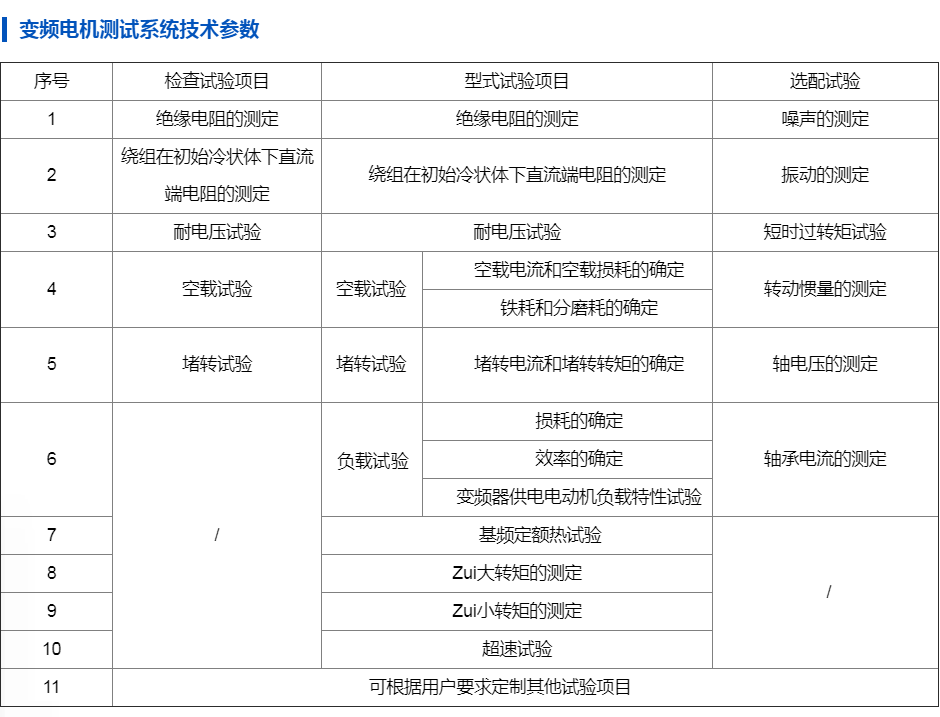

空载试验、堵转试验、噪声试验、振动试验、转动惯量试验、轴电压、绝缘电阻、直流端电阻、耐电压试验等试验

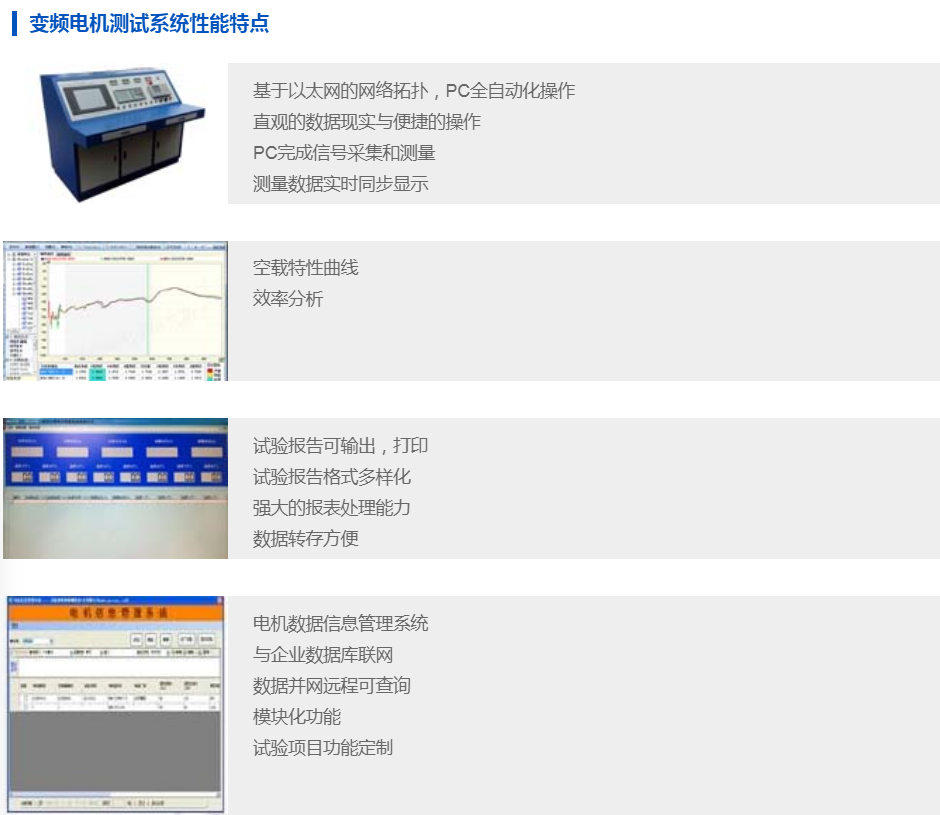

采用微机测量试验全过程
功能齐全，保护完善

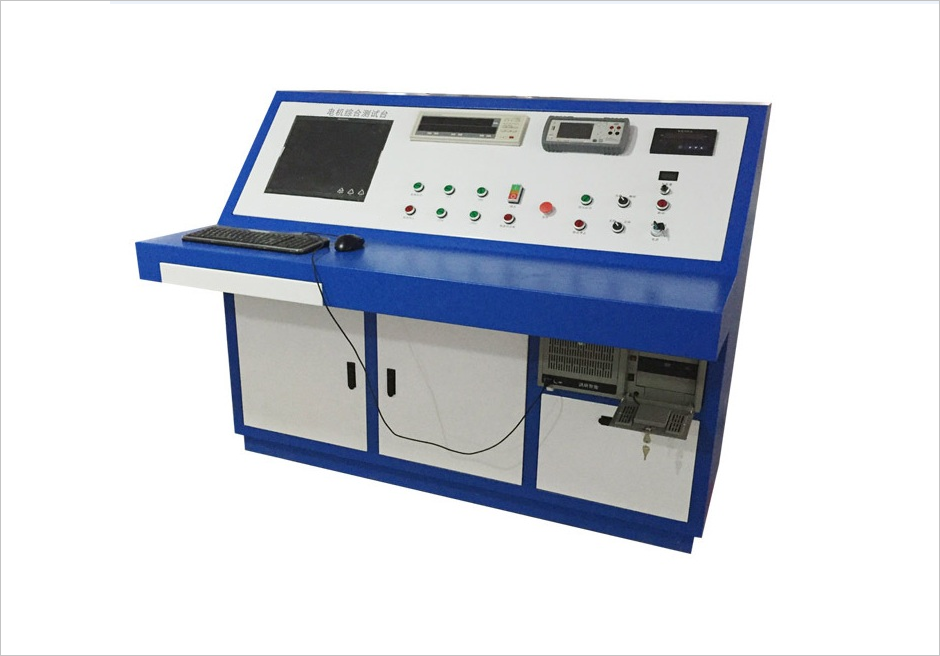

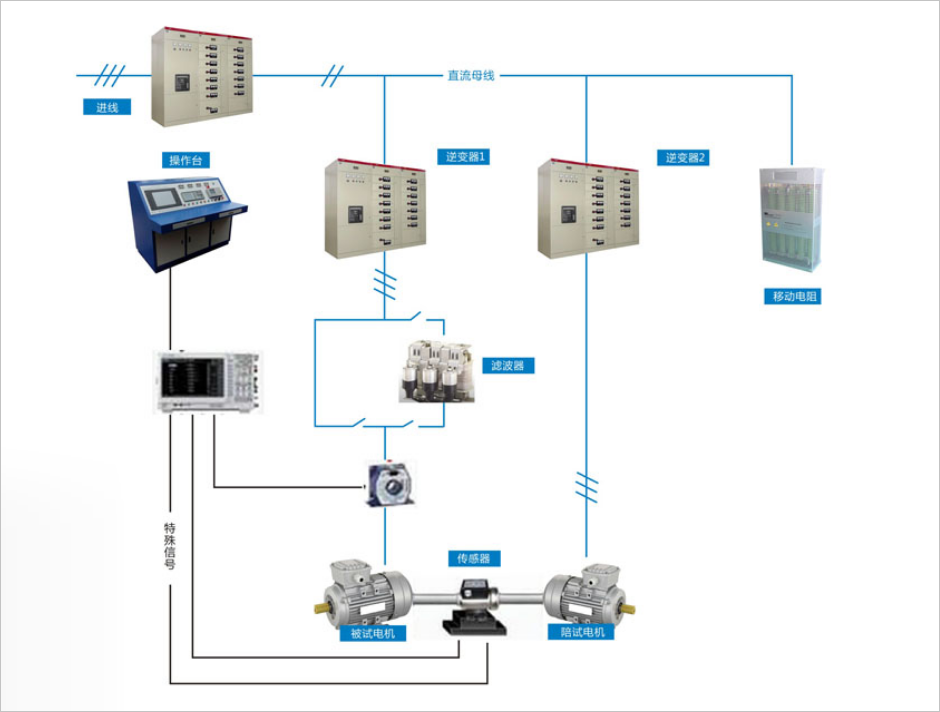

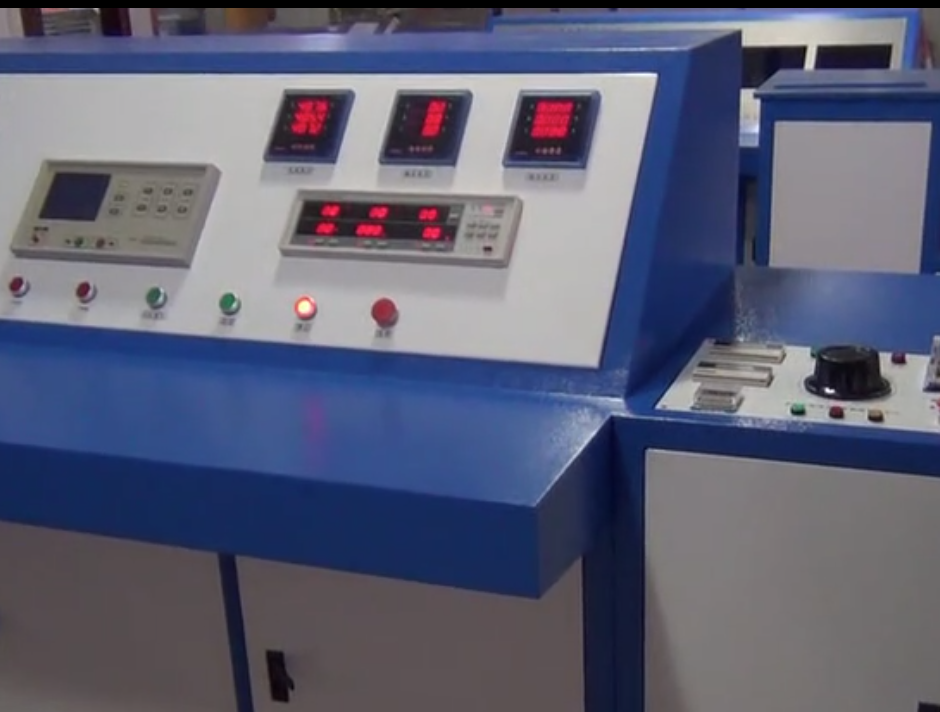

ZSDJ-B 变频电机测试系统可完成变频调速电动机的出厂检验及型式试验，它是由数字变频电源、宽频功率测试模块和测试软件组成，数字变频电源可提供V/F分离控制、频率控制、矢量控制和直接转矩控制（DTC）等多种控制方法。宽频功率测量模块能够适应各种频率下的点参量的基波、谐波的高精度测量。

测试系统可选用共直流母线、四象限回馈等不同的能量回馈模式，满足不同厂家的测试需求。

变频电机用变频电源有以下特点：
1、电源品质高、性能稳定：除满足试验标准要去的电源品质外，数字电源具有频率范围宽、频率稳定度高、输出电压频率响应快、输出点参量闭环控制等特点，这些特点为形成高性能的电机试验站提供了良好的基础。
2、电源的并联解并和扩容功能：试验系统使用的两台数字电源系统可以并联运行，单机容量提高一倍，为等效负载法（叠频）试验和其他单电源运行的试验项目提供更大的试验容量；在试验系统需要扩容时，只需要增加数字电源的容量（并联新的数字电源）使可完成系统扩容升级。
3、方便灵活的等效负载试验：定子叠频法是单电机进行温升试验的主要方法。不需要叠频变压，数字电源单机能够满足输出满足叠频试验要求的电压波形。

设计依据
GB/T22670-2008 变频器供电三相笼型感应电动机试验方法
GB755-2008旋转电机 定额和性能

GB/T755.2-2003旋转电机（牵引电机除外）确定损耗的效率的试验方法
