标准：DL/T 1694.6-2020高压测试仪器及设备校准规范第6 部分:电力电缆超低频介质损耗测试仪

电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和 0.1Hz 超低频介损测试技术，其中0.1Hz超低频介损技术是最新技术，是当前国际电工委员会推荐的技术。

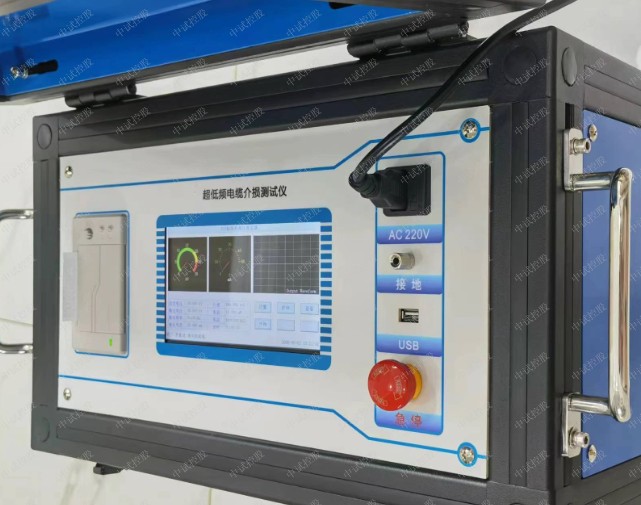

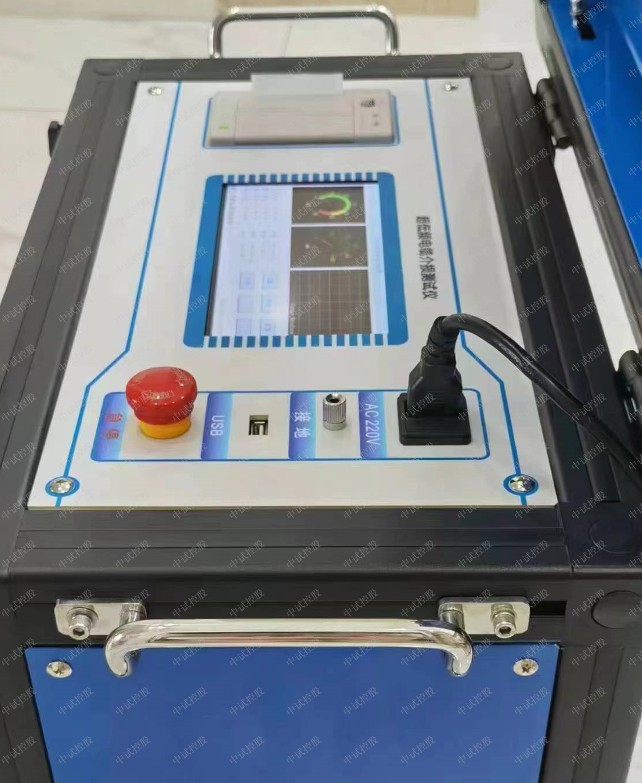

ZSHVA-80KV电缆超低频介损测试系统(耐压测试+介质损耗因数诊断)采用最新美国技术自主开发的核心产品，采用7寸触模屏、最新 ARM7 单片机、高速 AD 采集电路，并配有后台管理软件，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

1、技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化；

2、设备操作：接线简单，使用便捷；

3、保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤10ms）,仪器安全可靠；

4、安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠；

5、采用了高低压闭环负反馈控制电路，输出无容升效应；

6、配置齐全：电容触摸屏，液晶汉字显示，自动存储，自动打印；

7、测试范围大：0.1Hz、0.05Hz 、0.02Hz多频率选择，测试范围大；

8、中英文切换和USB功能。

参数

1.电压（峰值）0-80kv， 灵敏度：0.1kV， 精确度：1 %

2.波形：超低频正弦波、直流电压，电压正，负峰值误差：≤3％，电压波形失真度：≤1％

3.频率范围：0.1 Hz 0.05 Hz 0.02 Hz 负载范围（超低频测试）：10nF–10μF

4.电流：测量范围：0–70 mA ，灵敏度：1μA ，精确度：1 %

5.介损：

超低频正弦波电压范围：1–80 kVrms

负载范围：50nF–5μF

分辨率：不低于1x10-6

精确度：不低于1x10-3

测量范围：1x10-3–21000x10-3

介损测量频率：0.1Hz

电容量范围：50nF-5μF

电阻值范围：30MΩ-10GΩ

体积：48cm*28cm*58cm

重量：45kg

6.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

7.电源：频率50Hz,60hz，电压100v -260V±5%。

8.usb通信口。

9.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

10.电源：电压 220V±5%，50±5Hz
