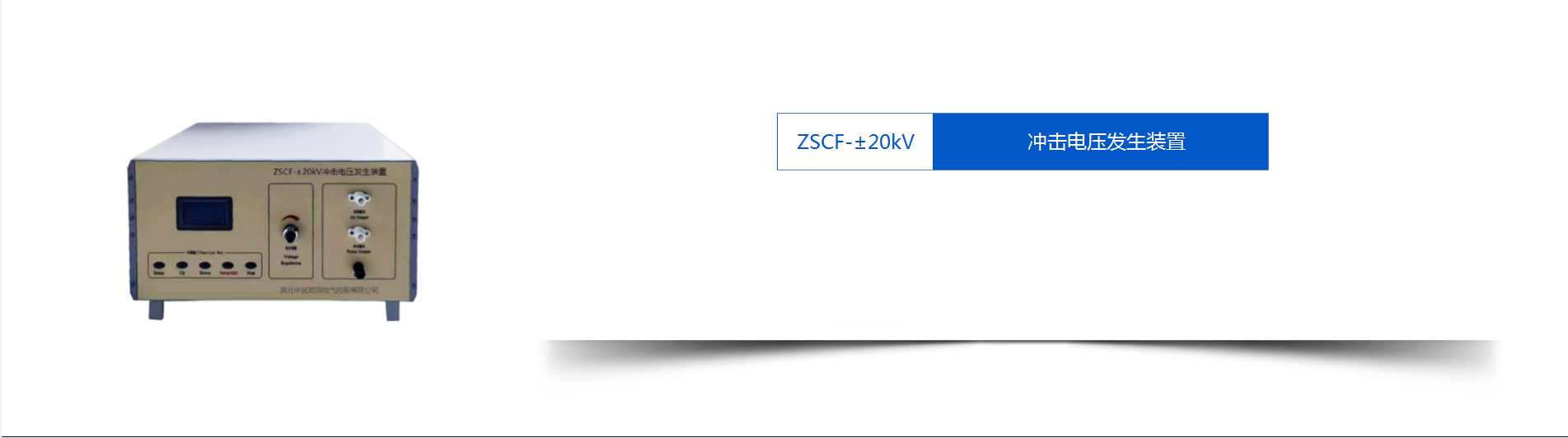

ZSCF-20kV冲击电压发生装置

ZSCF-20kV冲击电压发生装置是根据TB/T 2653、GB/T22387、GB/T17627、GB/T16927、GB14048、GB7251、GB/T16935、IEC61730、GB4706、GB3048等标准要求，用于充电桩、新能源汽车、太阳能、低压成套、低压电器、高低压开关、电度表、电机、电线电缆、漏电保护器等产品安全性能检测的冲击电压发生装置器，是低压成套企业的“3C”认证检验设备。设备采用高速单片机设计，液晶显示，触摸按键设计，具有操作方便、性能稳定可靠、自动化程度高的优点。

1、程控状态下，可以通过计算机或者工业网络直接控制仪器设备的冲击电压，间隔时间，冲击次数，进行冲击实验，仪器还可以通过网络向计算机或者工业网络分次返回每次测试的冲击电压值结果。仪器通过检测测试时的冲击电流值和电压衰变程序判定是否击穿。自动模式和程控模式包含自动恒压系统，可以1V为步进设置冲击输出电压峰值，输出冲击电压不受间隔时间影响。

2、手动模式状态下，仪器的冲击电压值需用手动调节旋钮调节，冲击电压实验前，需在未接入测试状态下，预先手动调节预冲击电压值，然后再接入系统进行测试。自动模式下，可直接将仪器接入测试系统，然后进入菜单设置，设置预冲击电压值后，仪器就可以根据设置输出冲击电压脉冲进行测试。

3、通过使用配套的计算机控制程序，可以实现多组合测试项目，可以实现自低电压到高电压，自正极性到负极性(正负款)的多组合测试。测试结果数字图形双显示，形象直观。

4、仪器提供外置采样接口，可用于冲击波形的跟踪与监测，采样接口的分压比为1/152（出厂检验值）。提供显示精度再修正功能，可随时设置显示修正系数，使仪器显示和标准相一致。

参数

1、输出电压
输出直流：4－±24kV；精度±3％；
冲击峰值：4kV－±20kV；精度±3％F（可修正）；

2、冲击电压波
波前时间 1.2μs±30％；
波后半值时间 50μs±20％；

3、程控及自动
档位：±4kV－±20kV，1V步进；
程控精度：±3%；
次数：1-9999次；
间隔时间：5-99S；(默认5S)
冲击电压通讯方式：485-USB

4、手动
冲击次数 0－99次及连续输出设定(0为无限次输出)；
间隔时间 1－99S；

5、漏电流测试：
击穿电流设置范围：30mA-1200mA；用于辅助判定是否合格

6、衰减判定：
电压衰减程序：0%-99%；（0%时不通过电压衰减来判定）

7、电源条件
额定电压 AC220V±10%，50Hz；额定功耗 200VA。

8、环境条件
环境温度 0－40℃；环境湿度不大于80％。
