简介

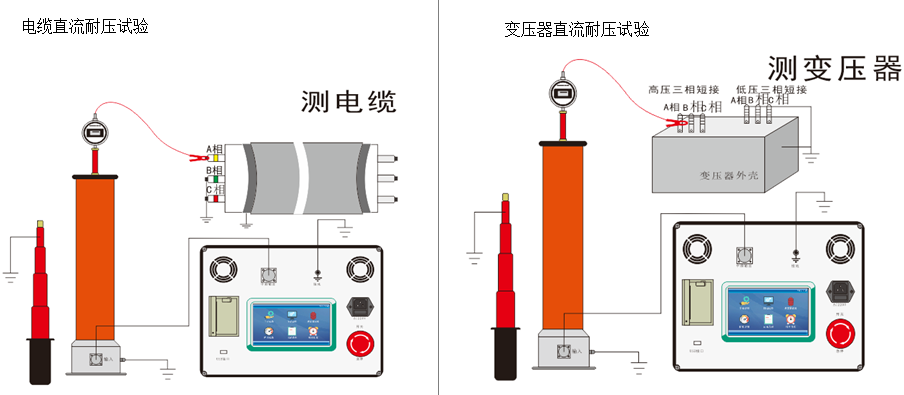

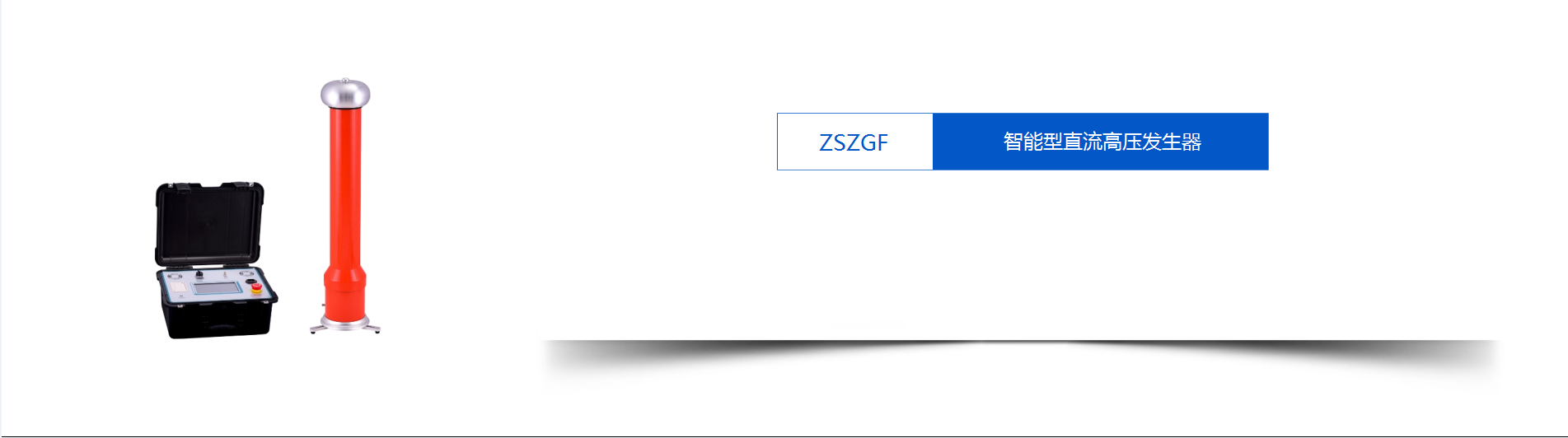

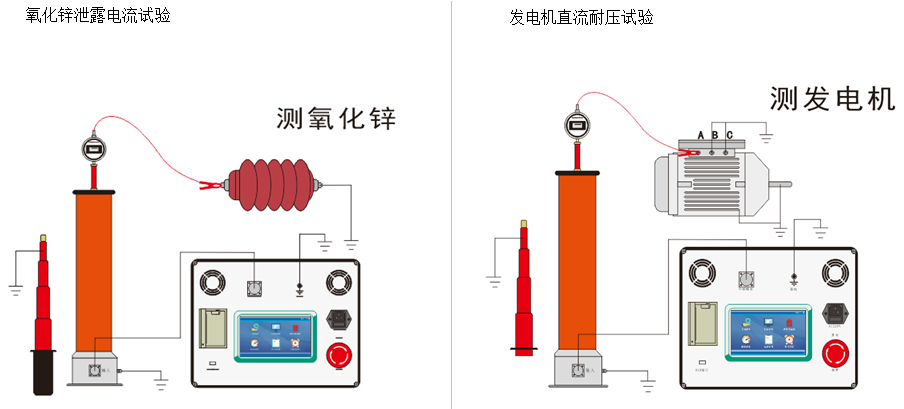

ZSZGF智能型直流高压发生器(10kV/35kV/110kV/220kV智能型直流高压发生器)用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题，增加了AI全自动氧化锌避雷器测量，自动耐压试验功能，并可以直接打印试验报告及保存实验报告，保留了手动方式。
执行标准
DL/T 848.1-2004高压试验装置通用技术条件第一部分：直流高压发生器
DL/T 596-2005《电力设备预防性试验规程》
DL/T 474.2-2006《现场绝缘试验实施导则 第2部分:直流高电压试验》
特征

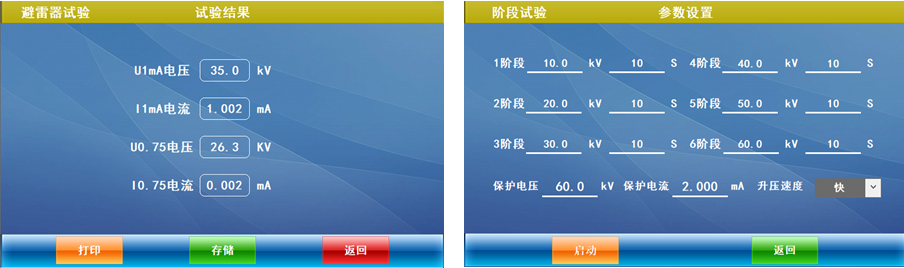

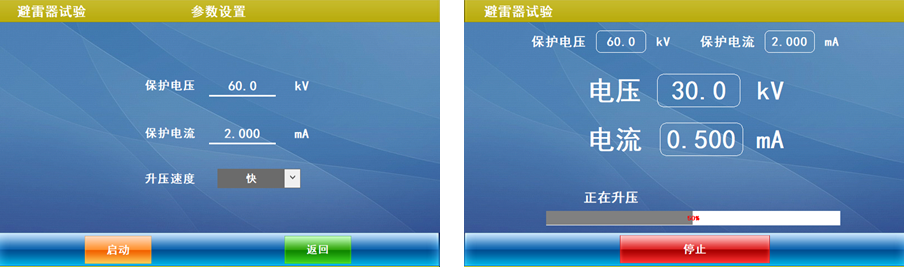

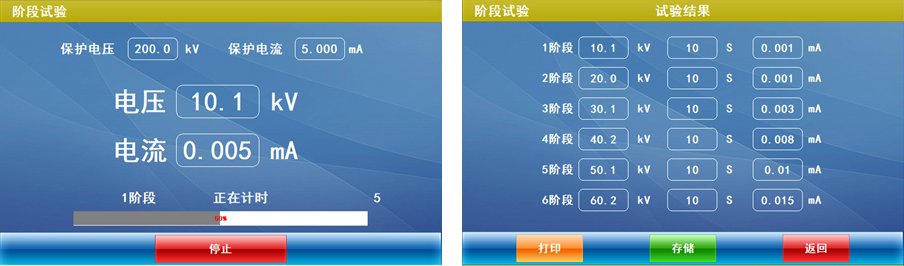

1、全自动避雷器试验、阶段试验完整显示升降压过程，耐压时间。
2、接地检测功能，仪器未安全接地仪器将显示接地提醒。

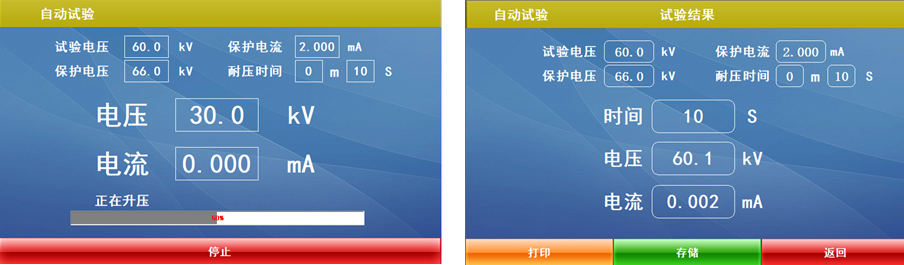

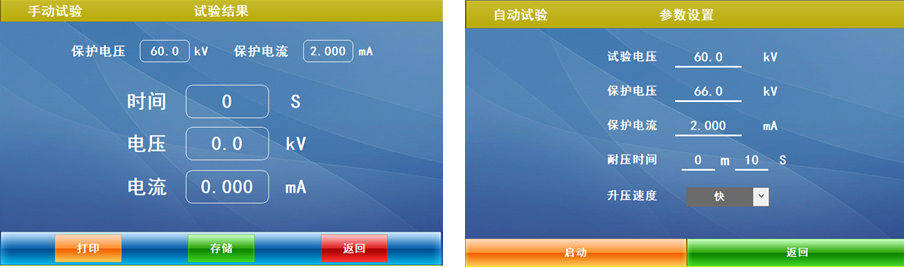

3、自动耐压试验，完整显示升降压过程，耐压时间。
4、采用AIPWM技术，对PWM不准确线性度进行了调整，精度得到了大幅度提高。纹波系数≤0.2%。

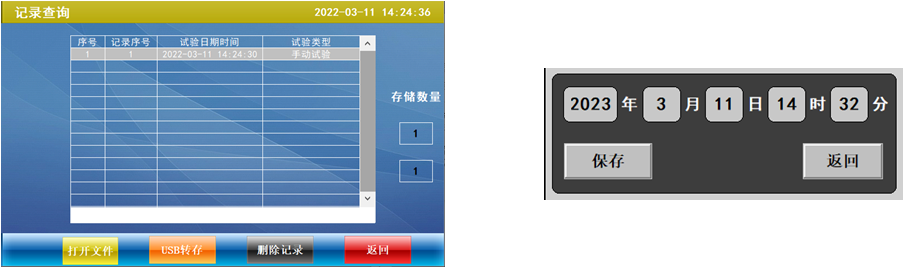

5、仪器增加了万年历和时间功能，实验报告带有时间和日期。

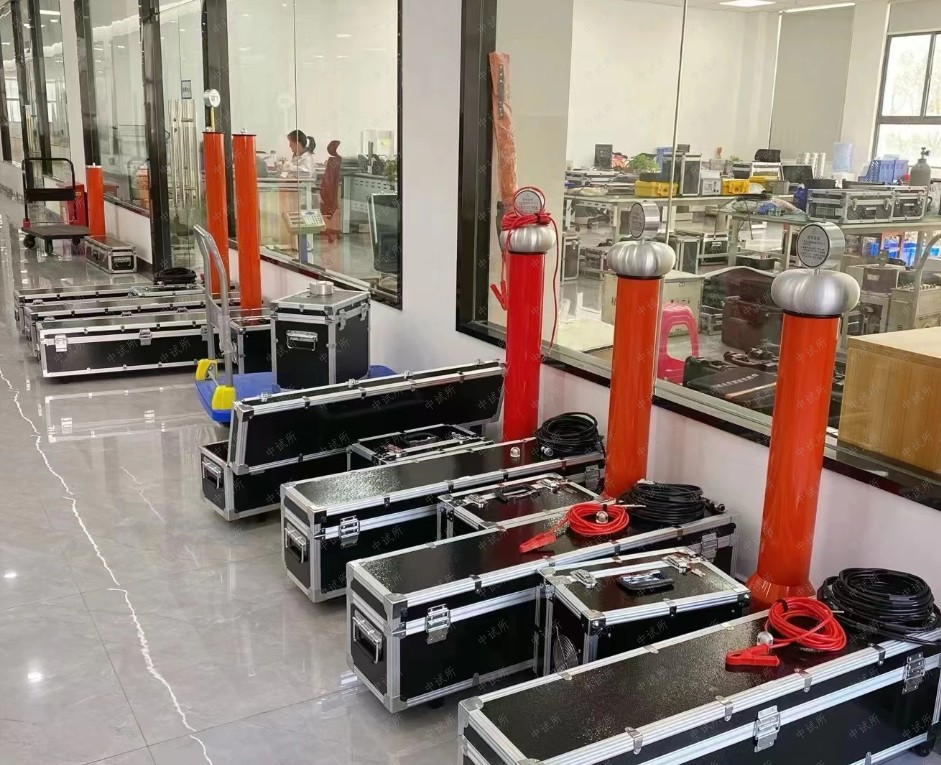

6、倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。
10kV电力系统配60KV (ZSZGF-60kV智能型直流高压发生器) | |||
规格参数 | 60/2 | 60/3 | 60/5 |
额定电压(kV) | 60 | 60 | 60 |
额定电流(mA) | 2.000 | 3.000 | 5.000 |
额定功率(W) | 120 | 180 | 300 |
控制箱质量(kg) | 4.5 | 4.5 | 4.5 |
倍压筒质量(kg) | 2.5 | 2.5 | 2.5 |
倍压筒高度(mm) | 440 | 440 | 440 |
技术参数 | |
电压精度 | ±(1.0%读数＋1 个字) |
电流精度 | ±(1.0%读数＋1 个字) |
纹波系数 | ≤0.2% |
电压稳定度 | 电源电压变化±10%时≤1% |
过载能力 | 空载电压可超出额定电压 10%使用 10 分钟 |
最大充电电流为 1.25 倍额定电流 | |
电源 | 单相交流 50Hz 220V±10% |
工作方式 | 间断使用：额定负载 30 分钟 |
1.1 倍额定电压使用：10 分钟 | |
工作环境 | 温度：-10℃～+40℃ |
相对湿度：室温为 25℃时不大于 85%（无凝露） | |
海拔高度：1500 米以下 | |
带电容负荷能力 | 被试品电容量无限制 |
可用 1.5 倍的额定电流充电 | |
操作箱特点 | 具有全自动做氧化锌避雷器试验 |

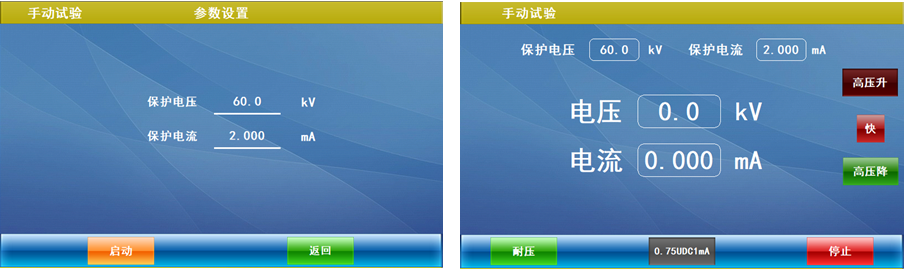

具有手动调节电压输出功能 | |
35kV电力系统配120KV | |||
规格参数 | 120/2 | 120/3 | 120/5 |
额定电压(kV) | 120 | 120 | 120 |
额定电流(mA) | 2.000 | 3.000 | 5.000 |
额定功率(W) | 240 | 360 | 600 |
控制箱质量(kg) | 4.5 | 4.5 | 4.5 |
倍压筒质量(kg) | 2.9 | 2.9 | 2.9 |
倍压筒高度(mm) | 540 | 540 | 540 |
技术参数 | |
电压精度 | ±(1.0%读数＋1 个字) |
电流精度 | ±(1.0%读数＋1 个字) |
纹波系数 | ≤0.2% |
电压稳定度 | 电源电压变化±10%时≤1% |
过载能力 | 空载电压可超出额定电压 10%使用 10 分钟 |
最大充电电流为 1.25 倍额定电流 | |
电源 | 单相交流 50Hz 220V±10% |
工作方式 | 间断使用：额定负载 30 分钟 |
1.1 倍额定电压使用：10 分钟 | |
工作环境 | 温度：-10℃～+40℃ |
相对湿度：室温为 25℃时不大于 85%（无凝露） | |
海拔高度：1500 米以下 | |
带电容负荷能力 | 被试品电容量无限制 |
可用 1.5 倍的额定电流充电 | |
操作箱特点 | 具有全自动做氧化锌避雷器试验 |
具有手动调节电压输出功能 | |
110kV电力系统配200KV | |||
规格参数 | 200/2 | 200/3 | 200/5 |
额定电压(kV) | 200 | 200 | 200 |
额定电流(mA) | 2.000 | 3.000 | 5.000 |
额定功率(W) | 400 | 600 | 1000 |
控制箱质量(kg) | 4.5 | 4.5 | 4.5 |
倍压筒质量(kg) | 10.3 | 10.3 | 10.3 |
倍压筒高度(mm) | 970 | 970 | 970 |
技术参数 | |
电压精度 | ±(1.0%读数＋1 个字) |
电流精度 | ±(1.0%读数＋1 个字) |
纹波系数 | ≤0.2% |
电压稳定度 | 电源电压变化±10%时≤1% |
过载能力 | 空载电压可超出额定电压 10%使用 10 分钟 |
最大充电电流为 1.25 倍额定电流 | |
电源 | 单相交流 50Hz 220V±10% |
工作方式 | 间断使用：额定负载 30 分钟 |
1.1 倍额定电压使用：10 分钟 | |
工作环境 | 温度：-10℃～+40℃ |
相对湿度：室温为 25℃时不大于 85%（无凝露） | |
海拔高度：1500 米以下 | |
带电容负荷能力 | 被试品电容量无限制 |
可用 1.5 倍的额定电流充电 | |
操作箱特点 | 具有全自动做氧化锌避雷器试验 |
具有手动调节电压输出功能 | |
220kV电力系统配300KV | |||
规格参数 | 300/2 | 300/3 | 300/5 |
额定电压(kV) | 300 | 300 | 300 |
额定电流(mA) | 2.000 | 3.000 | 5.000 |
额定功率(W) | 600 | 900 | 1500 |
控制箱质量(kg) | 4.5 | 4.5 | 4.5 |
倍压筒质量(kg) | 11.5 | 11.5 | 11.5 |
倍压筒高度(mm) | 1220 | 1220 | 1220 |
330kV电力系统配400KV | |||
规格参数 | 400/2 | 400/3 | 400/5 |
额定电压(kV) | 400 | 400 | 400 |
额定电流(mA) | 2.000 | 3.000 | 5.000 |
额定功率(W) | 800 | 1200 | 2000 |
控制箱质量(kg) | 4.5 | 4.5 | 4.5 |
倍压筒质量(kg) | 16 | 16 | 16 |
倍压筒高度(mm) | 1580 | 1580 | 1580 |
技术参数 | |
电压精度 | ±(1.0%读数＋1 个字) |
电流精度 | ±(1.0%读数＋1 个字) |
纹波系数 | ≤0.2% |
电压稳定度 | 电源电压变化±10%时≤1% |
过载能力 | 空载电压可超出额定电压 10%使用 10 分钟 |
最大充电电流为 1.25 倍额定电流 | |
电源 | 单相交流 50Hz 220V±10% |
工作方式 | 间断使用：额定负载 30 分钟 |
1.1 倍额定电压使用：10 分钟 | |
工作环境 | 温度：-10℃～+40℃ |
相对湿度：室温为 25℃时不大于 85%（无凝露） | |
海拔高度：1500 米以下 | |
带电容负荷能力 | 被试品电容量无限制 |
可用 1.5 倍的额定电流充电 | |
操作箱特点 | 具有全自动做氧化锌避雷器试验 |
具有手动调节电压输出功能 | |
