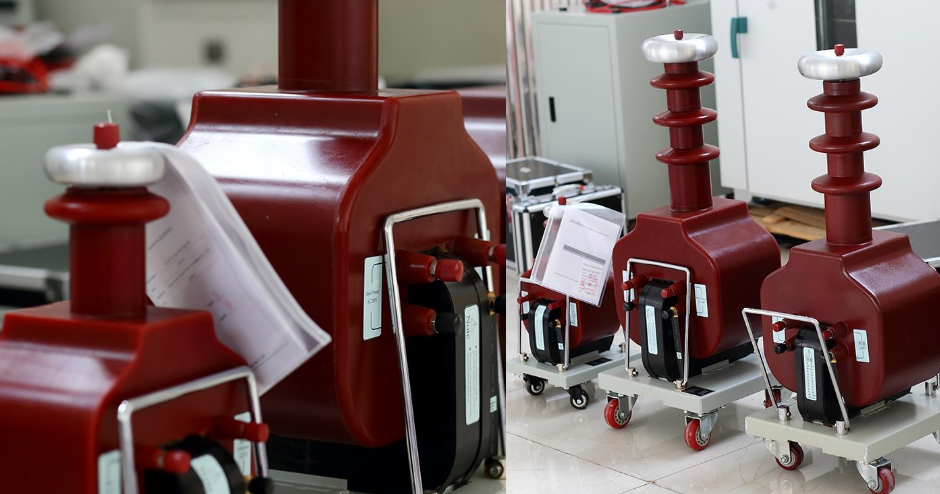

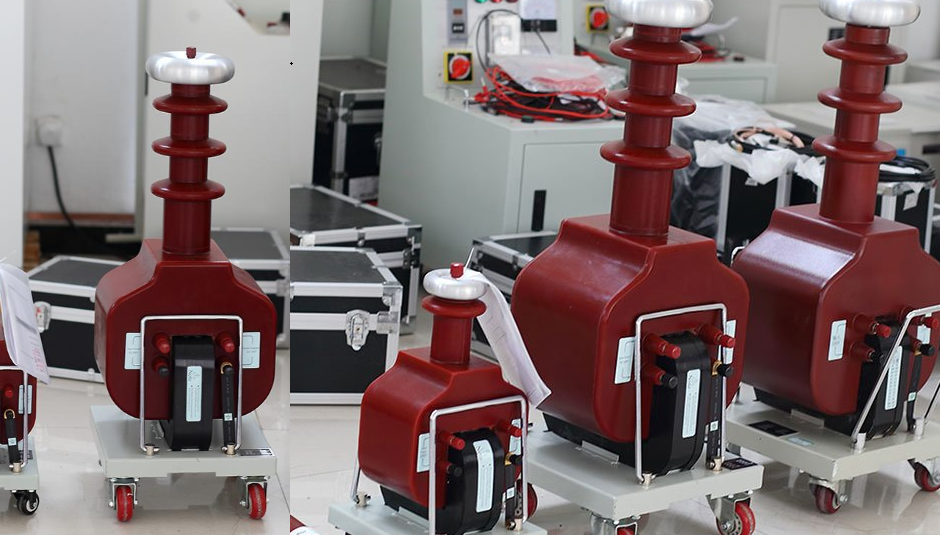

ZSGTB干式试验变压器
用于各种高压电气设备、绝缘材料进行工频或直流高压下的绝缘强度试验
参考标准：DL/T 848.2-2018，DL/T 474.4-2018
交流、交直流、交流串级、交直流串级
简介
ZSGTB干式试验变压器又称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。
中试所生产的干式试验变压器系列，彻底改变了老式试验变压器笨、大、重的落后状况，在装上配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。
特点

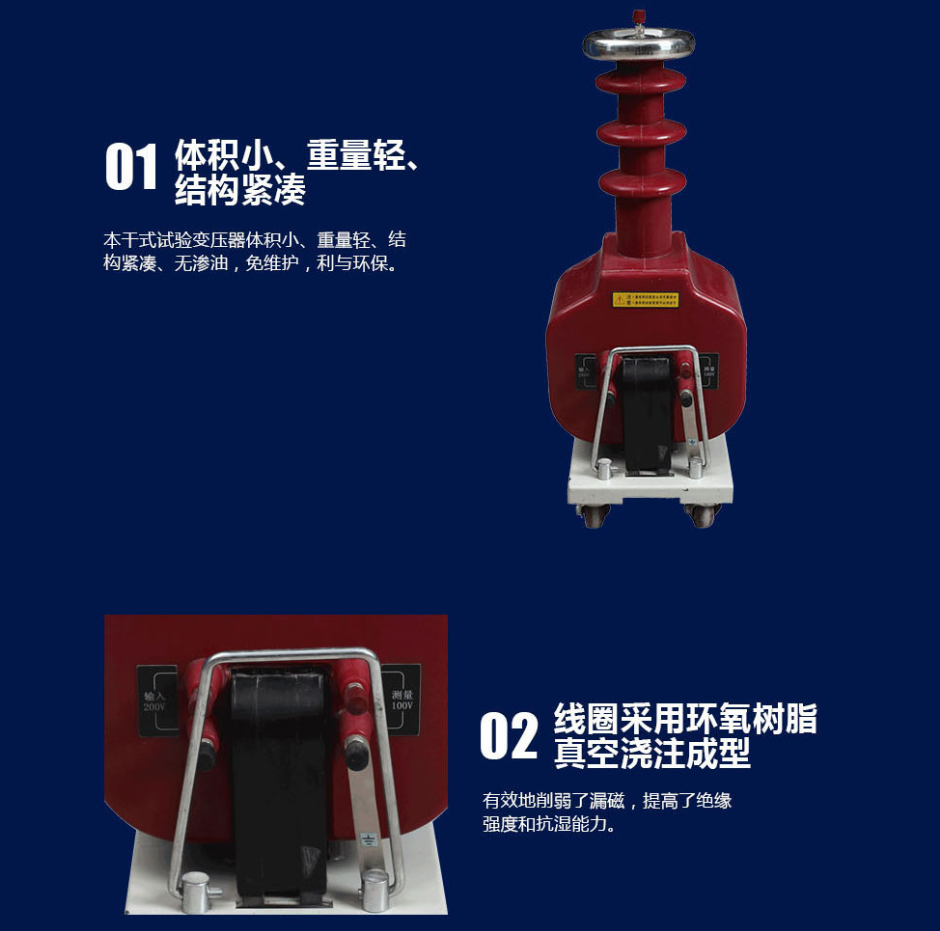

1、本干式试验变压器体积小、重量轻、结构紧凑、无渗油，免维护

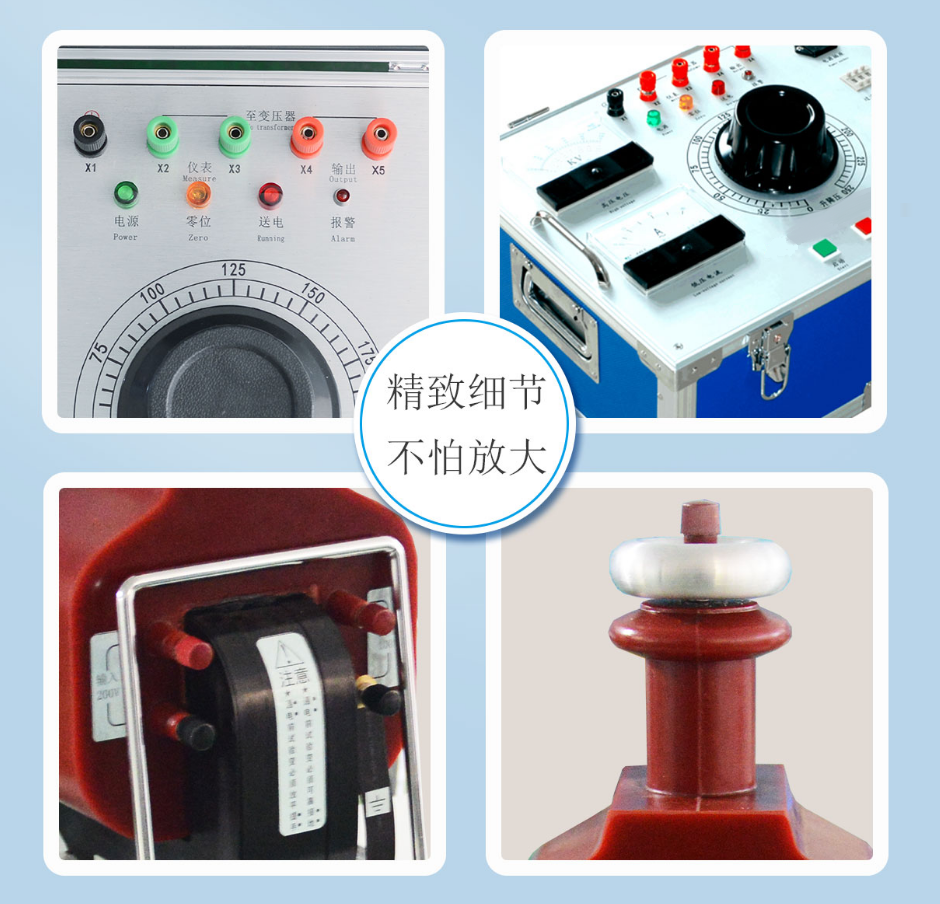

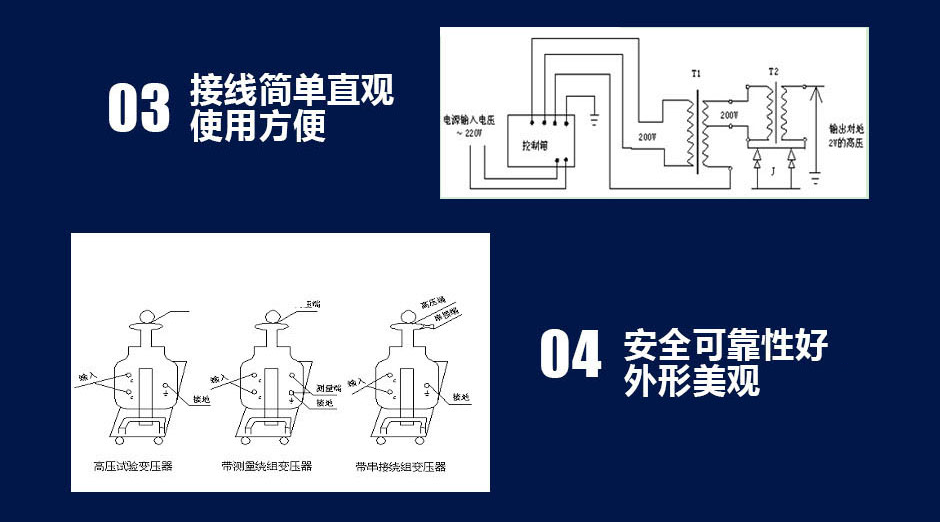

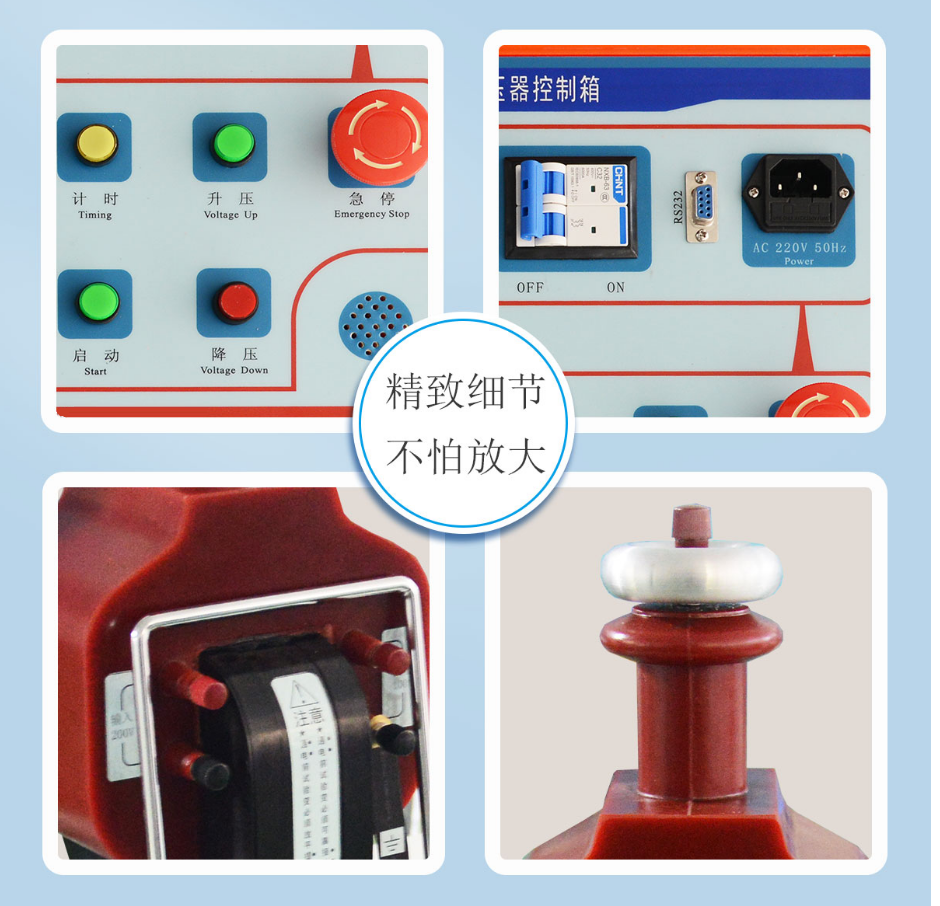

2、接线简单直观，使用方便；

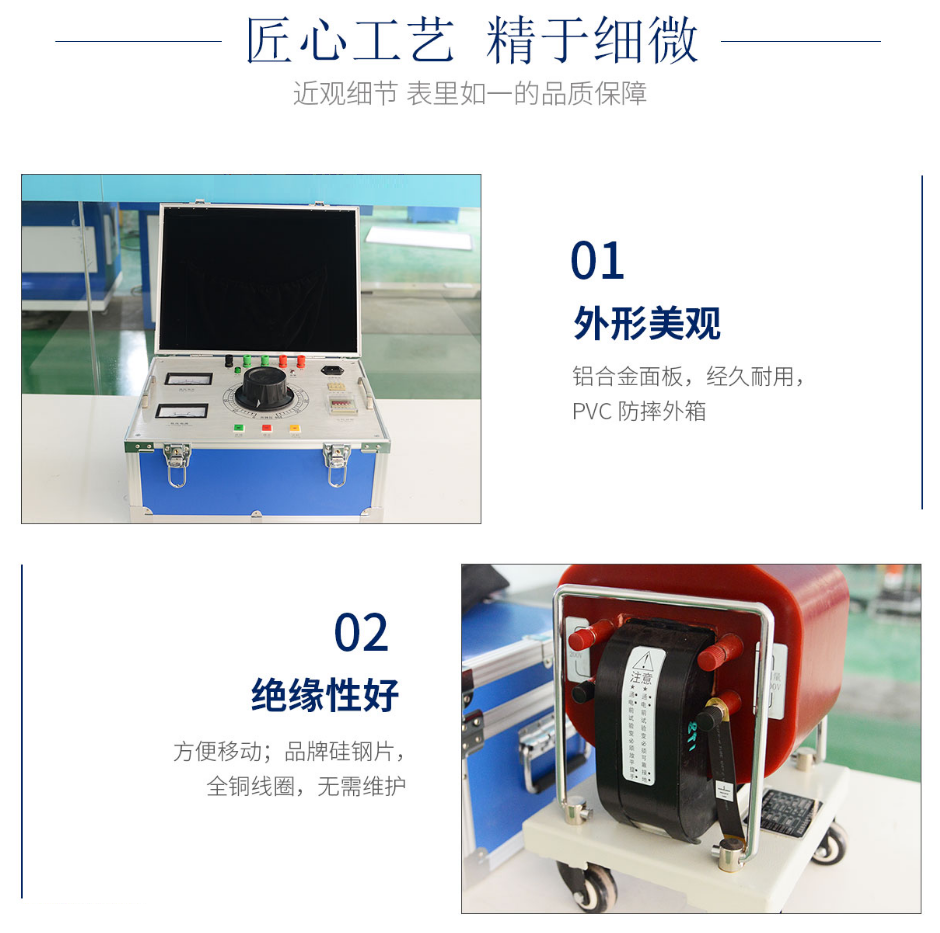

3、绝缘可靠性好，外形美观；
4、该干式试验变压器有过电压保护功能。
5、单台额定容量： 2～30kVA
6、单台额定输出电压：AC0～50～100kV
7、变比误差：<±1%
8、阻抗电压：<10%
9、表面温升：<55℃
10、输出电压波形:正弦波
11、空载电流:＜4%
12、允许连续运行时间:60min

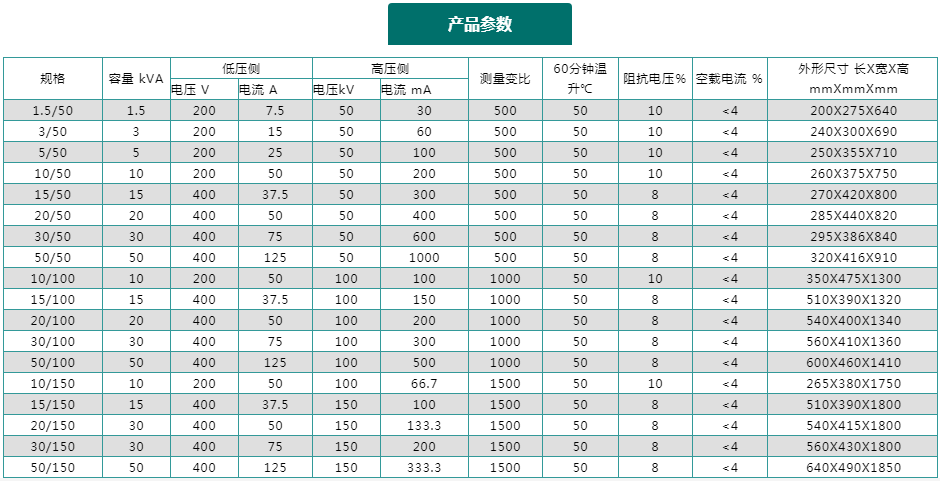

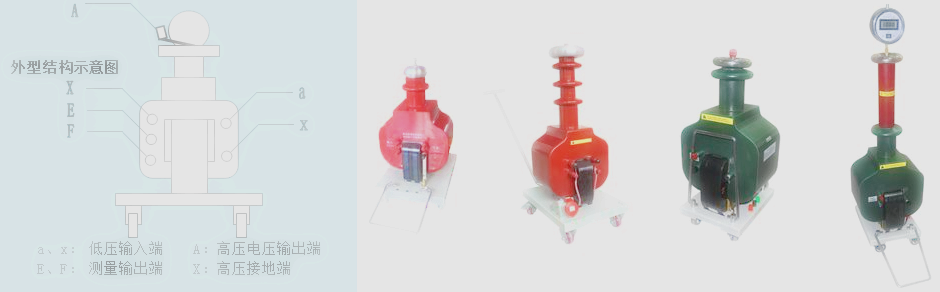

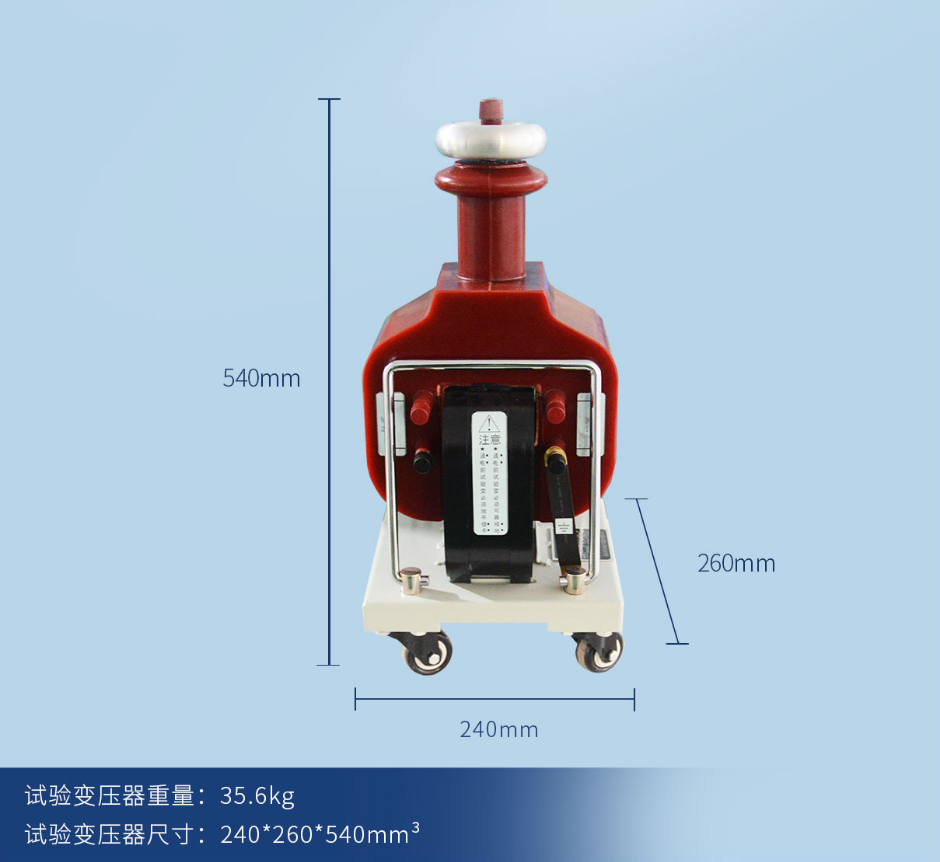

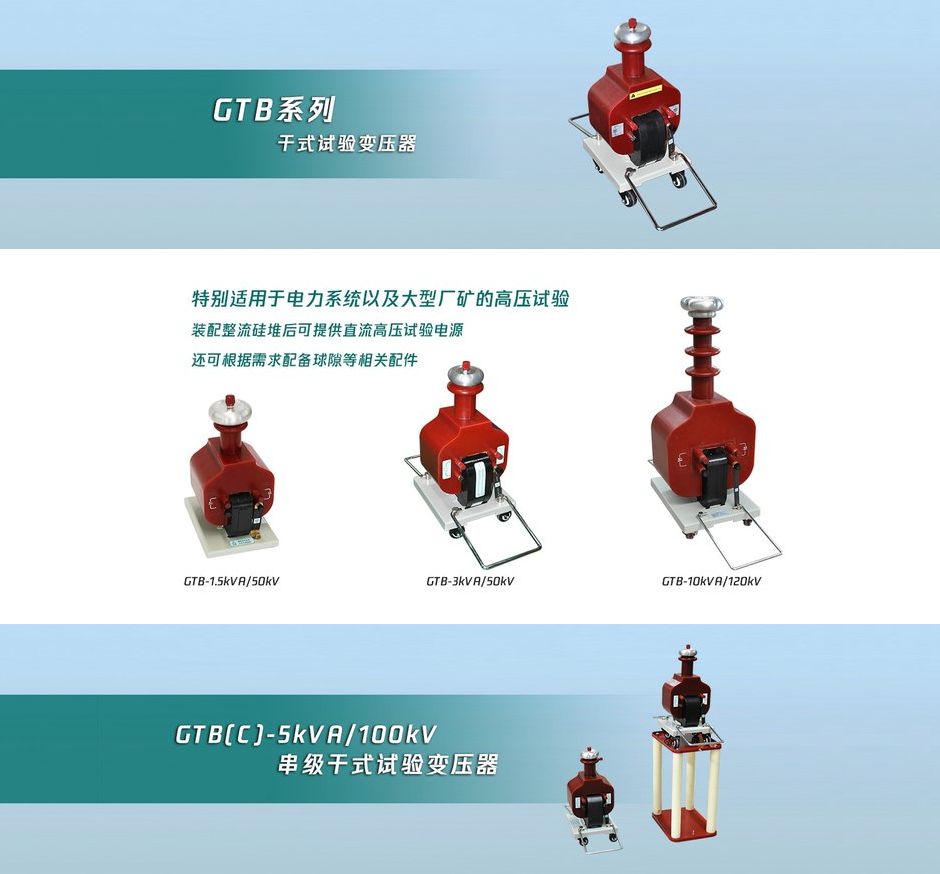

规格
规格型号 | 容量(kVA) | 输入电压(V) | 输出电压(kV) | 输出电流(mA) | 外形尺寸(mm) | 重量(kg) |
ZSGTB-1.5/50 | 1.5 | 200 | 50 | 30 | 260×240×450 | 12 |
ZSGTB-3/50 | 3 | 60 | 330×280×510 | 25 | ||
ZSGTB-5/50 | 5 | 100 | 330×280×510 | 37 | ||
ZSGTB-10/50 | 10 | 200 | 360×350×850 | 32 | ||
ZSGTB-15/50 | 15 | 300 | 360×350×950 | 72 | ||
ZSGTB-20/50 | 20 | 400 | 360×350×1000 | 78 | ||
ZSGTB-25/50 | 25 | 500 | 430×450×1100 | 82 | ||
ZSGTB-30/50 | 30 | 600 | 430×450×1200 | 120 | ||
ZSGTB-5/100 | 5 | 200 | 100 | 50 | 360×350×1000 | 72 |
ZSGTB-10/100 | 10 | 100 | 360×350×1100 | 75 | ||
ZSGTB-15/100 | 15 | 150 | 360×350×1200 | 78 | ||
ZSGTB-20/100 | 20 | 200 | 430×450×1200 | 82 | ||
ZSGTB-25/100 | 25 | 250 | 430×450×1200 | 110 | ||
ZSGTB-30/100 | 30 | 300 | 430×450×1200 | 120 | ||
ZSGTB-15/120 | 15 | 120 | 125 | 360×350×1100 | 85 | |
ZSGTB-20/120 | 20 | 160 | 430×450×1200 | 121 | ||
ZSGTB-25/120 | 25 | 200 | 430×450×1200 | 115 | ||
ZSGTB-30/120 | 30 | 250 | 430×450×1200 | 130 |

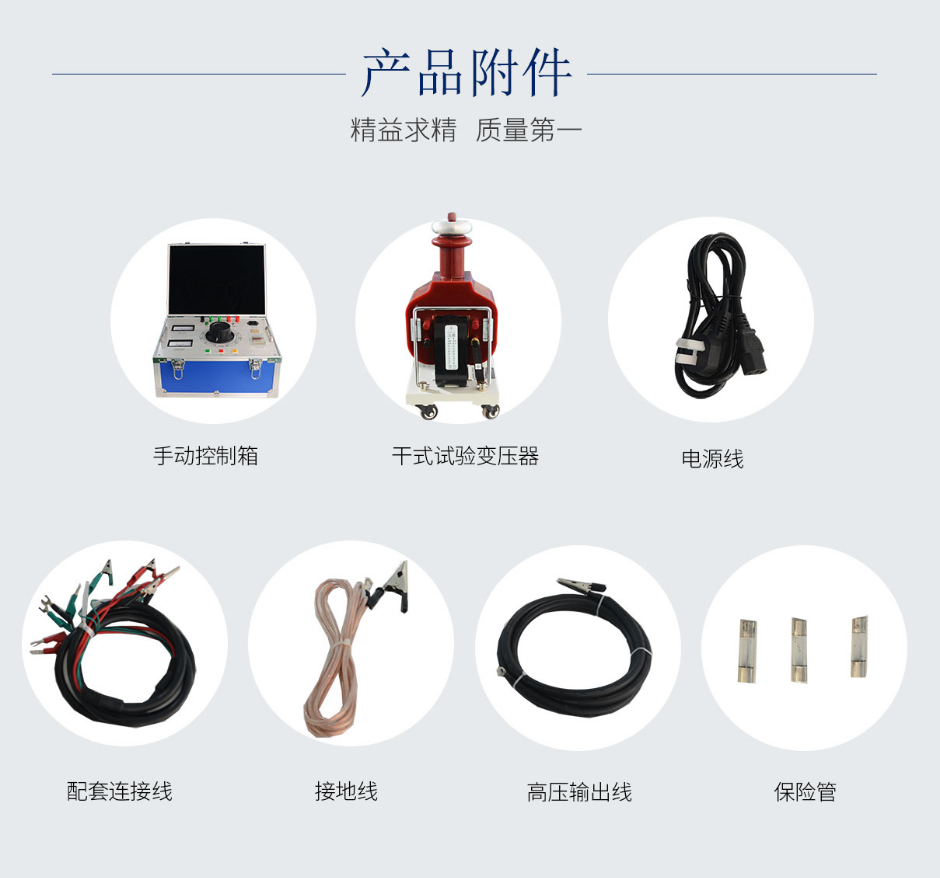

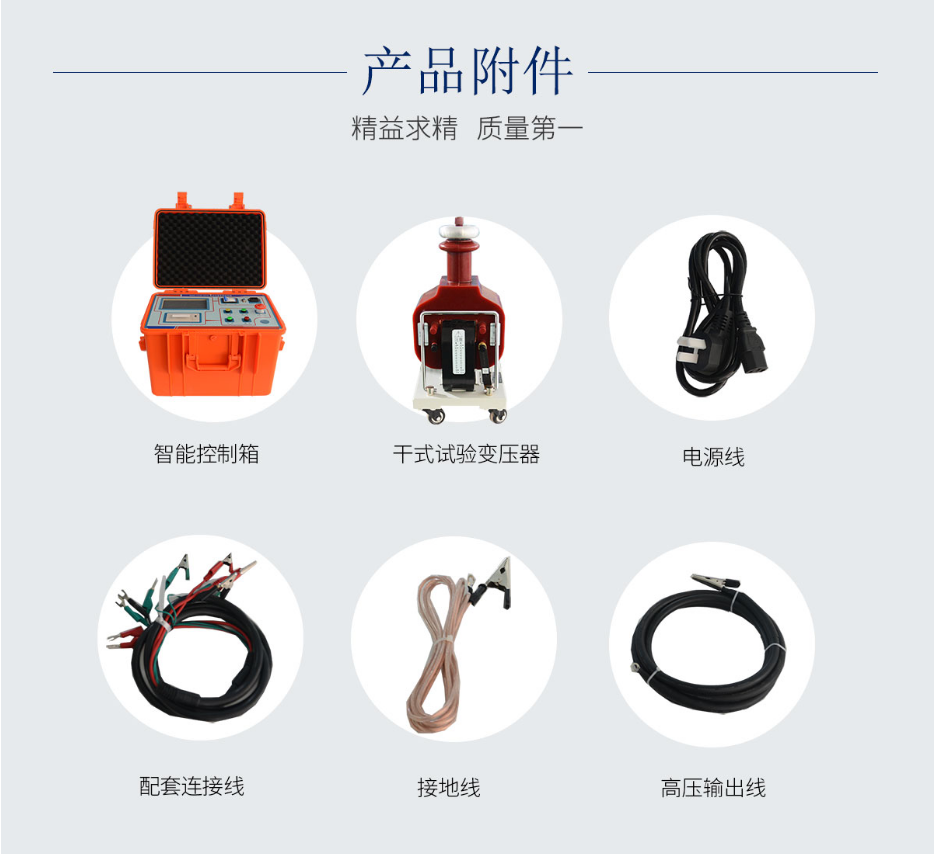

附件

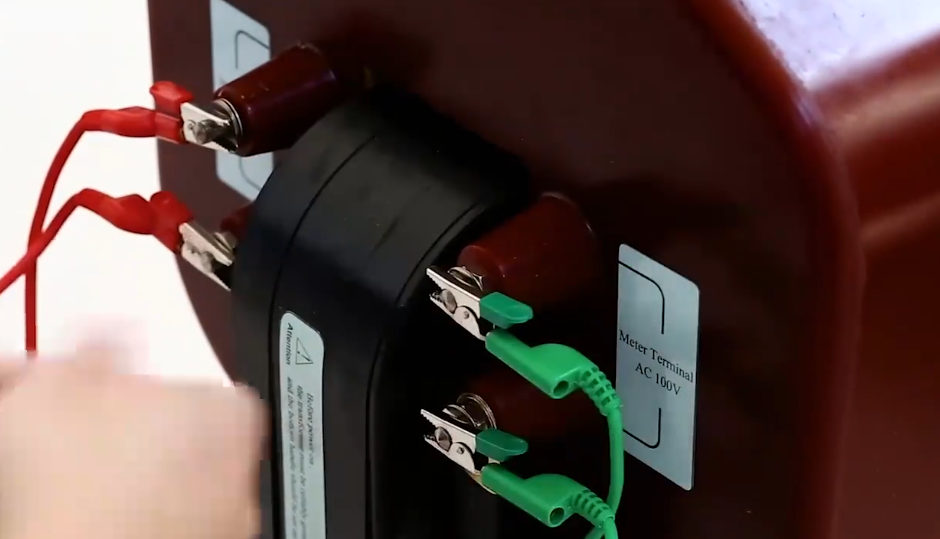

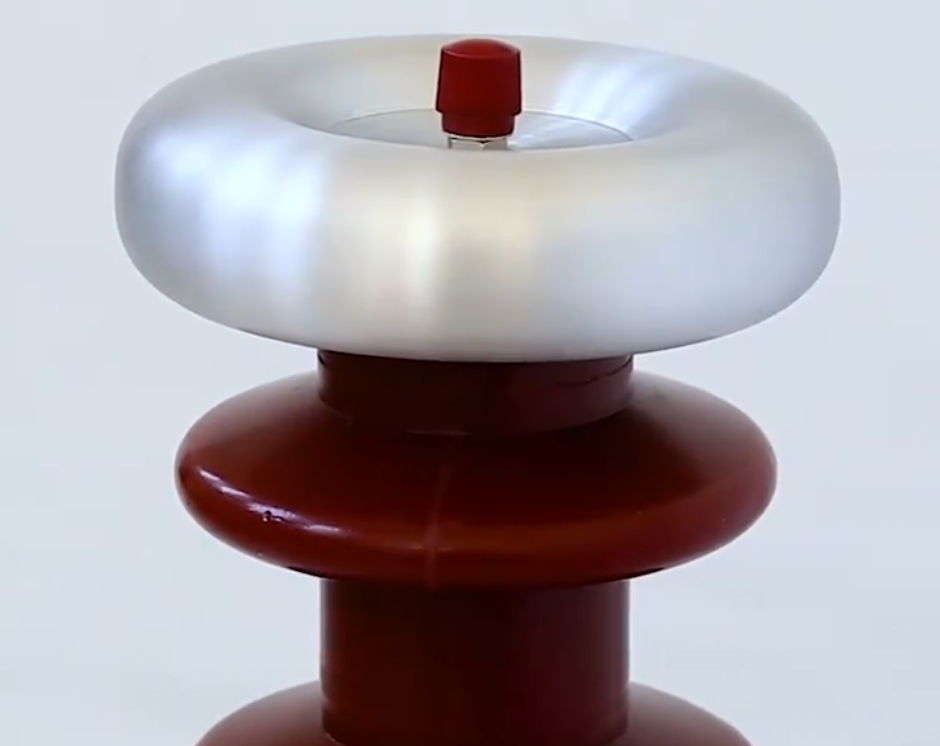

名称 | 说明 | 数量 |
试验变压器+配套连接线 | / | 1台 |
接线柱（局部） | / | 1个 |
高压输出端 | / | 1个 |
均压环 | / | 1个 |
底座+移动脚轮 | / | 1套 |
说明书 | / | 1本 |
检验报告 | / | 1份 |
合格证 | / | 1张 |
优点
干式试验变压器与其同容量油浸式实验变压器相比具重量轻，操作方便，无渗漏油等优点。
干式试验变压器采用了线圈环氧真空浇注成型及CD型铁芯的新工艺、新材料，本仪器可输出交、直流高压，对各类高压试验提供高电压，适用于电力系统及各电力用户在现场检测各种电器设备的绝缘性能及绝缘工具的耐压试验。装置可根据需求配以控制箱（台）、自动保护微安表、球隙等附属设备。

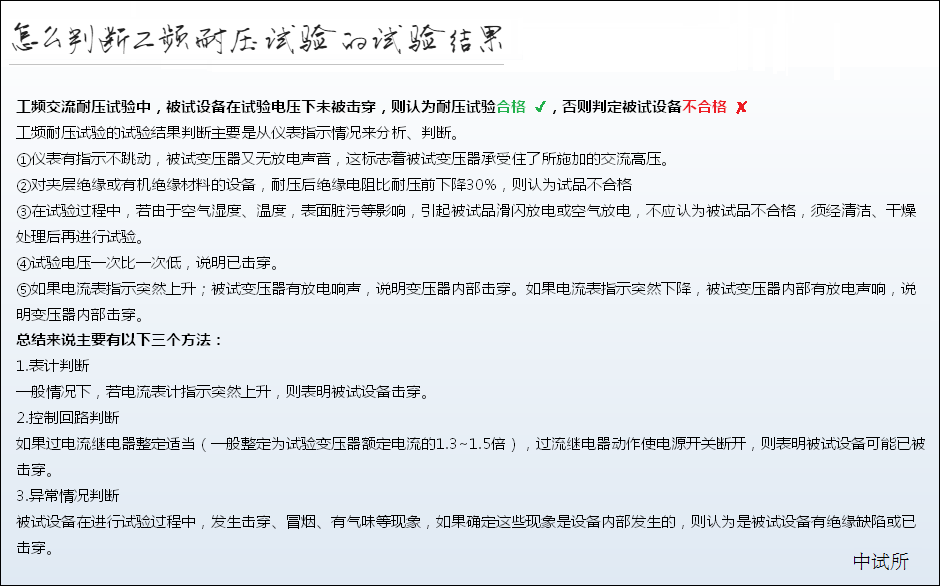

工作原理
输入电压为200V或400V，采用配套的试验变压器控制箱（台）的自耦调压器，调节输入电压至5kv干式试验变压器初级绕组（低压端），利用电磁感应原理，在次级绕组（高压端）可获得与其初级绕组匝数之比同等倍数的高压输出，从零伏连续可调到额定的高值。在作直流耐压及泄漏电流测试时，只要把高压硅堆安装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.414倍。

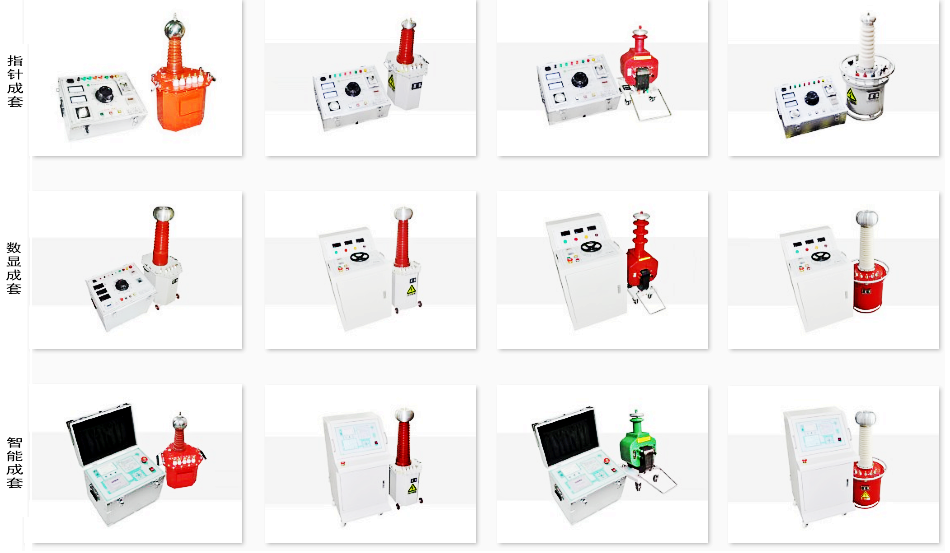

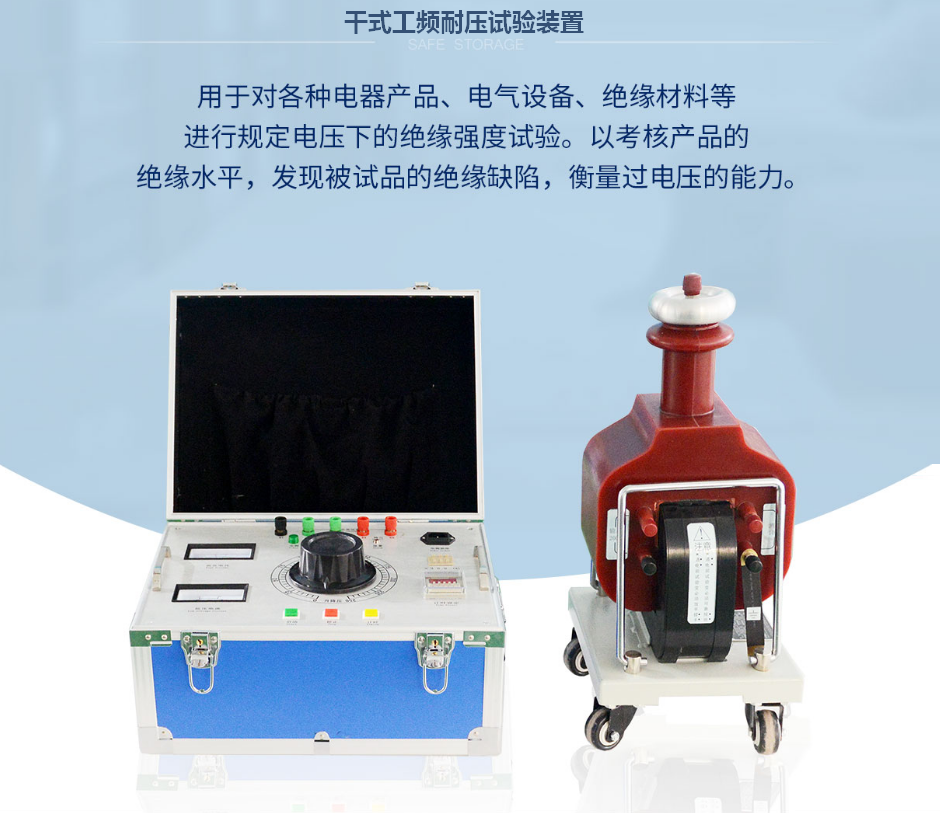

ZSGTB干式工频耐压试验装置（干式试验变压器+手动控制箱）

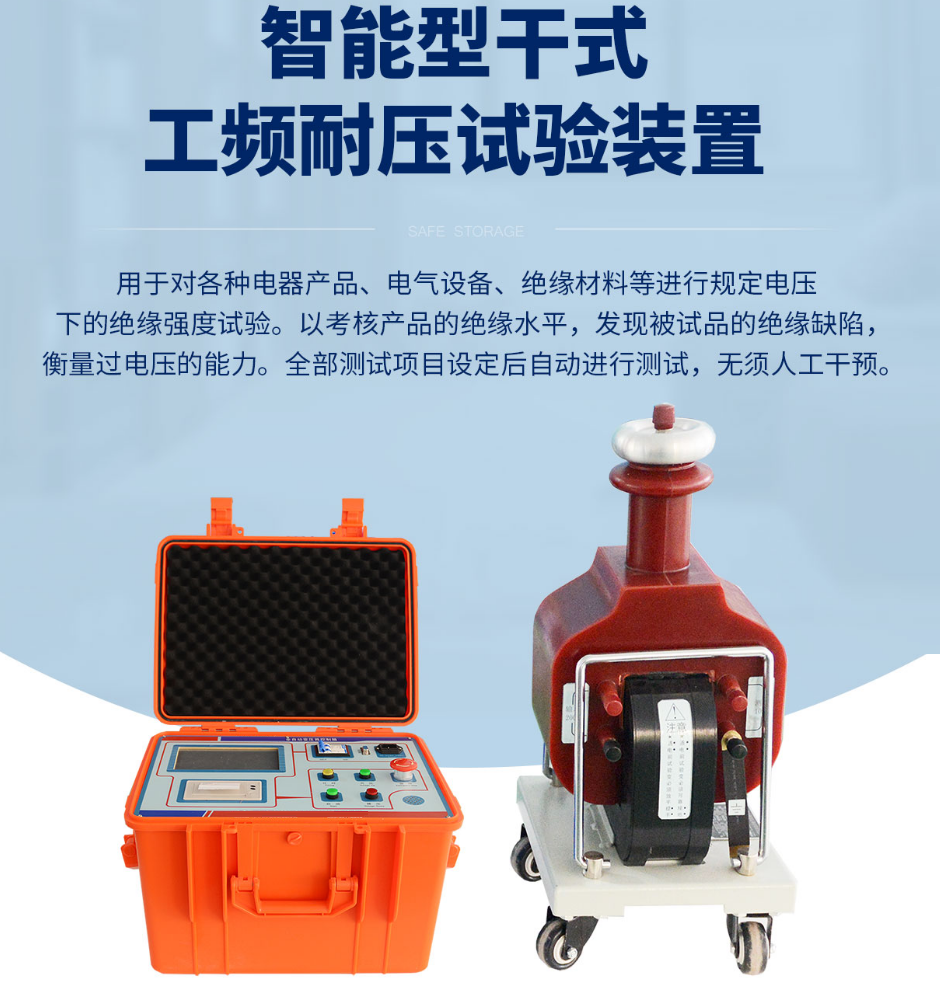

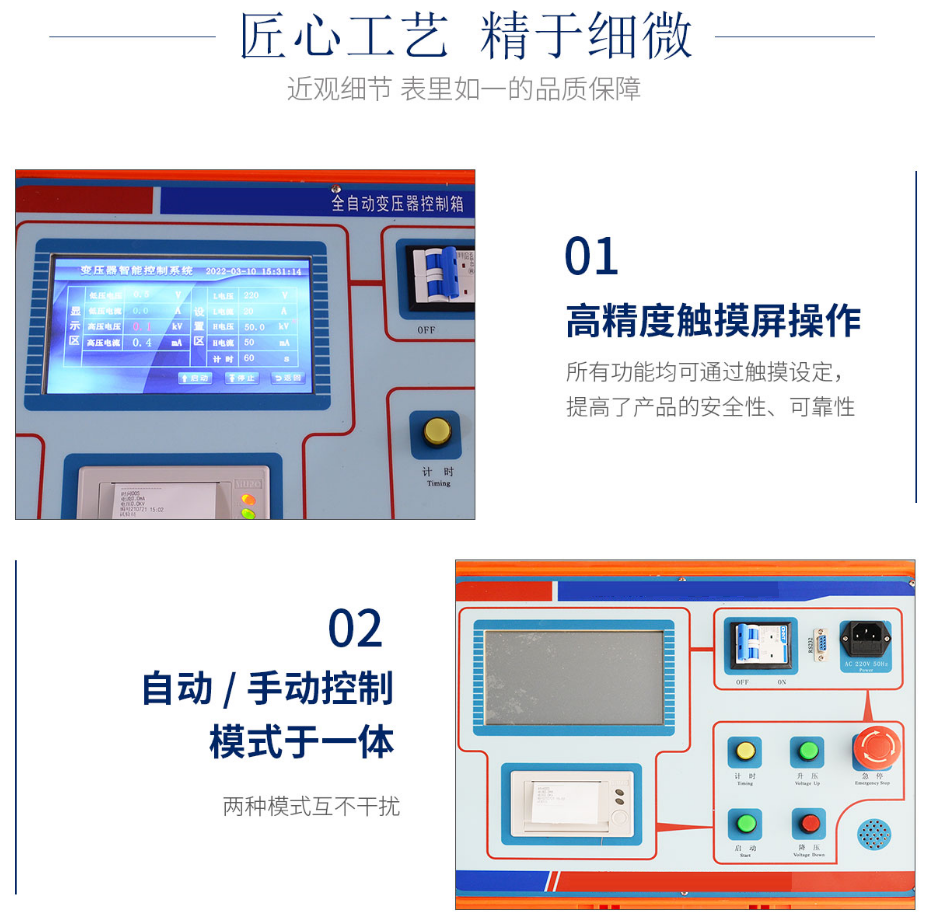

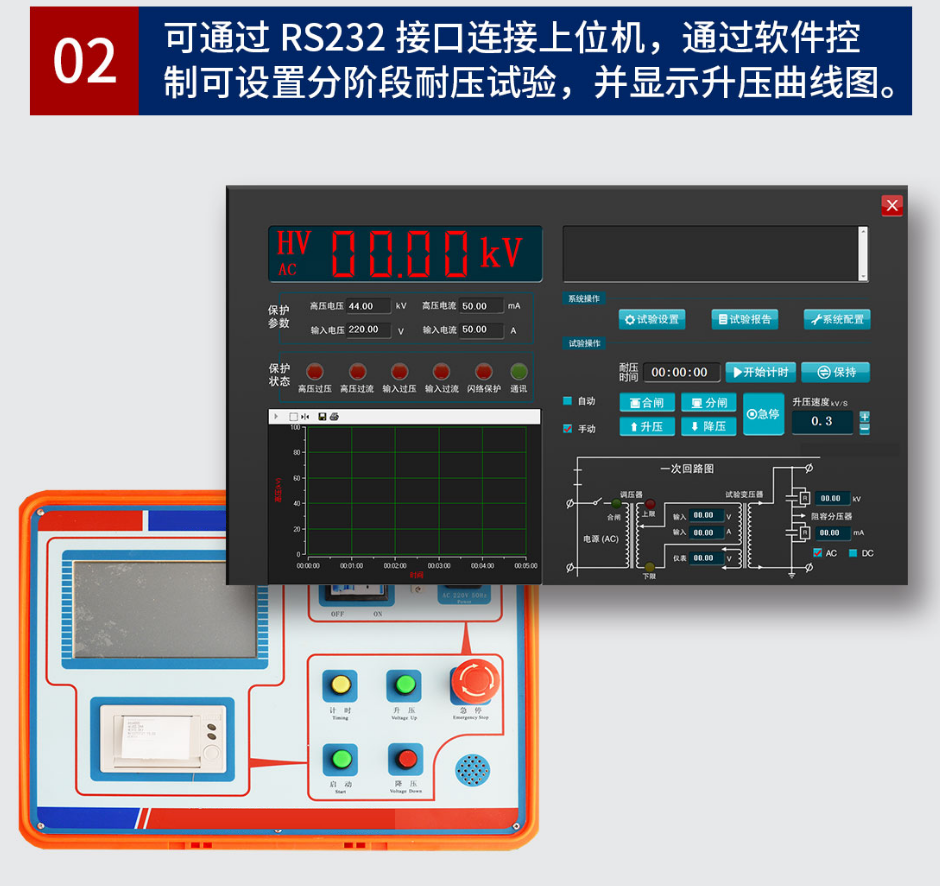

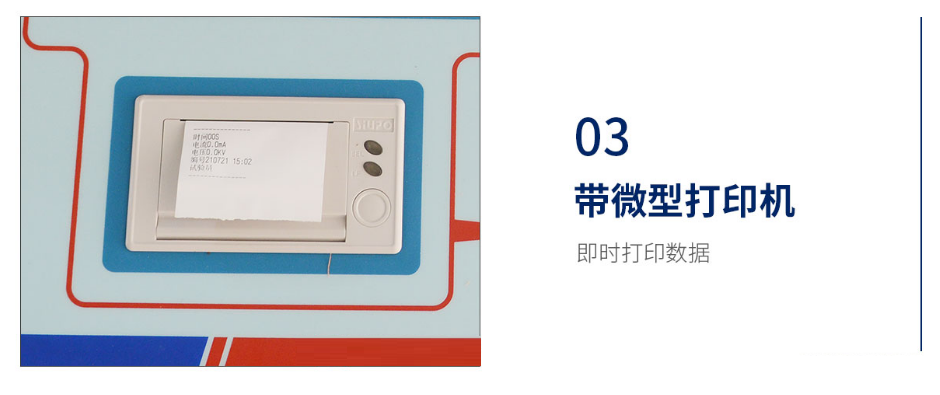

ZSGTB干式工频耐压试验装置（干式试验变压器+全自动控制箱）
