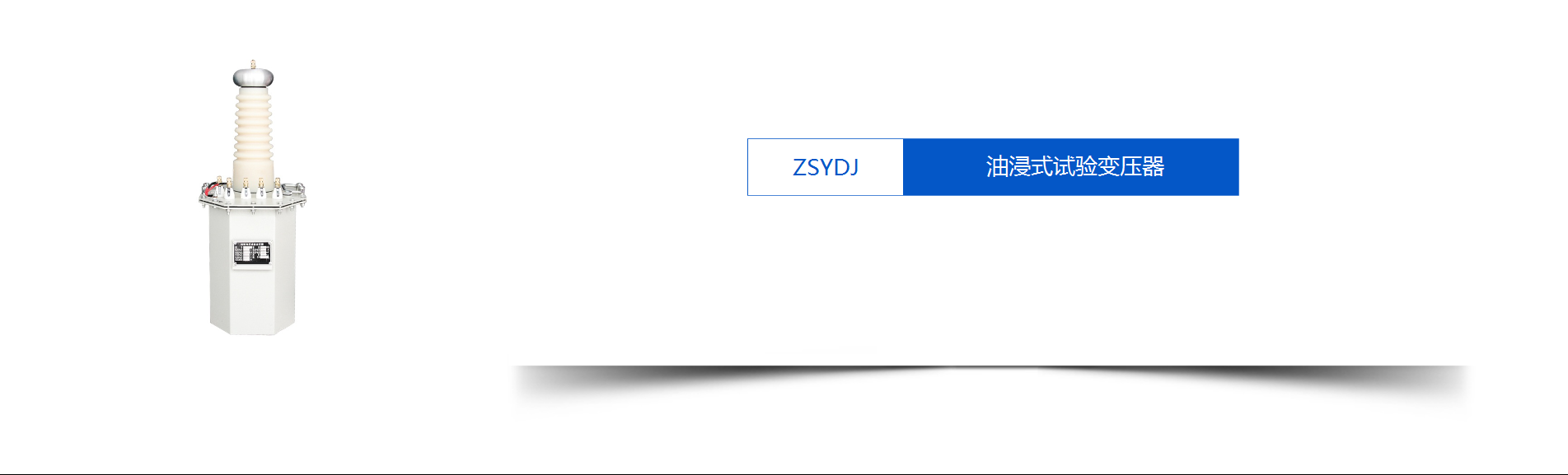

ZSYDJ油浸式试验变压器
用于各种高压电气设备、绝缘材料进行工频或直流高压下的绝缘强度试验
参考标准：DL/T 848.2-2018，DL/T 474.4-2018
足容量，绝不漏油，带轮可移动
电压等级:6kV～500kV·容量范围:2～1000KVA
交流、交直流、交流串级、交直流串级
简介
ZSYDJ油浸式试验变压器是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。油浸式试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
注：特殊规格可定制
规格型号 | 容量(kVA) | 高压电压(kV) | 高压电流(mA) | 低压输入 | 变比(高/仪) | 温升℃(30分钟) | |
电压(V) | 电流(A) | ||||||
ZSYDJ-3kVA/10kV油浸式试验变压器 | 3kVA | 10kV | 300mA | 200 | 15 | 100 | 10 |
ZSYDJ-6kVA/10kV油浸式试验变压器 | 6kVA | 10kV | 600mA | 200 | 30 | 100 | 10 |
ZSYDJ-40kVA/80kV油浸式试验变压器 | 40kVA | 80kV | 500mA | 400 | 1000 | 800 | 10 |
ZSYDJ-20kVA/50kV油浸式试验变压器 | 20kVA | 50kV | 400mA | 400 | 50 | 500 | 10 |
ZSYDJ-30kVA/50kV油浸式试验变压器 | 30kVA | 50kV | 600mA | 400 | 70 | 500 | 10 |
ZSYDJ-50kVA/50kV油浸式试验变压器 | 50kVA | 50kV | 1000mA | 400 | 125 | 500 | 10 |
ZSYDJ-5kVA/50kV油浸式试验变压器 | 5kVA | 50kV | 100mA | 200 | 25A | 100 | 10 |
ZSYDJ-5kVA/100kV油浸式试验变压器 | 5kVA | 100kV | 50mA | 200 | 25 | 1000 | 10 |
ZSYDJ-10kVA/100kV油浸式试验变压器 | 10kVA | 100kV | 100mA | 200 | 50 | 1000 | 10 |
ZSYDJ-20kVA/100kV油浸式试验变压器 | 20kVA | 100kV | 200mA | 400 | 50 | 1000 | 10 |
ZSYDJ-30kVA/100kV油浸式试验变压器 | 30kVA | 100kV | 300mA | 400 | 75 | 1000 | 10 |
ZSYDJ-50kVA/100kV油浸式试验变压器 | 50kVA | 100kV | 500mA | 400 | 125 | 1000 | 10 |
ZSYDJ-20kVA/ 150kV油浸式试验变压器 | 20kVA | 150kV | 133mA | 400 | 50 | 1500 | 10 |
ZSYDJ-30kVA/150kV油浸式试验变压器 | 30kVA | 150kV | 200mA | 400 | 70 | 1500 | 10 |
ZSYDJ-50kVA/ 150kV油浸式试验变压器 | 50kVA | 150kV | 333mA | 400 | 125 | 1500 | 10 |
ZSYDJ-100kVA/150kV油浸式试验变压器 | 100kVA | 150kV | 667mA | 400 | 250 | 1500 | 10 |
ZSYDJ-50kVA/200kV油浸式试验变压器 | 50kVA | 200kV | 250mA | 400 | 125 | 2000 | 10 |
ZSYDJ-100kVA/200kV油浸式试验变压器 | 100kVA | 200kV | 500mA | 400 | 250 | 2000 | 10 |
ZSYDJ-150kVA/200kV油浸式试验变压器 | 150kVA | 200kV | 750mA | 400 | 395 | 2000 | 10 |
ZSYDJ-200kVA/200kV油浸式试验变压器 | 200kVA | 200kV | 1000mA | 400 | 375 | 2000 | 10 |
ZSYDJ-300kVA/200kV油浸式试验变压器 | 300kVA | 200kV | 1500mA | 400 | 750 | 2000 | 10 |
ZSYDJ-50kVA/300kV油浸式试验变压器 | 50kVA | 300kV | 170mA | 400 | 125 | 3000 | 10 |
ZSYDJ-100kVA/300kV油浸式试验变压器 | 100kVA | 300kV | 333mA | 400 | 250 | 3000 | 10 |
ZSYDJ-150kVA/300kV油浸式试验变压器 | 150kVA | 300kV | 500mA | 400 | 375 | 3000 | 10 |
ZSYDJ-200kVA/300kV油浸式试验变压器 | 200kVA | 300kV | 667mA | 400 | 500 | 3000 | 10 |
ZSYDJ-300kVA/300kV油浸式试验变压器 | 300kVA | 300kV | 3000mA | 400 | 750 | 3000 | 10 |
ZSYD(J/Z)-3kVA/50kV工频耐压试验装置 (交直流试验变压器及控制箱) | 品牌:中试所 | ||
ZSYD(J/Z)-3kVA/50kV交直流试验变压器 | |||
容量 | 3KVA | ||
输入电压 | AC200V · 50Hz | ||
输入电流 | 15A | ||
输出电压 | AC：50KV | DC：70KV | |
输出电流 | AC：100mA | DC：71.4mA | |
ZSXC-3kVA控制箱 | |||
容量 | 3KVA | ||
输入电压 | AC220V · 50Hz | ||
输入电流 | 13A | ||
输出电压 | 0～250V | ||
输出电流 | 0～15A | ||

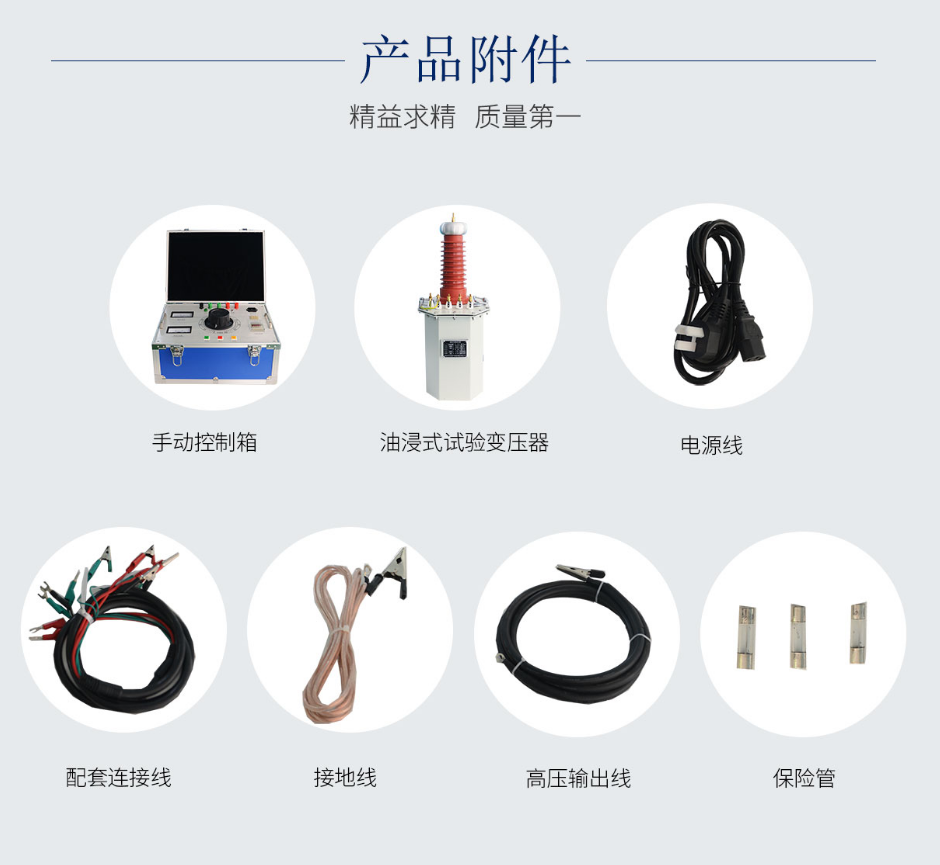

全套组成 | ZSYD(J/Z)-3KVA/50KV交直流试验变压器·ZSXC-3KVA控制箱·输出高压线（30KV悬空设置）·长3m连接线2*2.5mm²+3*1.5mm²·长3m电源导线2*2.5mm²·接地线1.5mm²（黄绿色长3m）·放电棒50KV/70KV | ||
ZSYD(J/Z)-5KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱) | 品牌:中试所 | ||
ZSYD(J/Z)-5KVA/50KV交直流试验变压器 | |||
容量 | 5KVA | ||
输入电压 | AC200V · 50Hz | ||
输入电流 | 15A | ||
输出电压 | AC：50KV | DC：70KV | |
输出电流 | AC：100mA | DC:100mA | |
ZSXC-5kVA控制箱 | |||
容量 | 5KVA | ||
输入电压 | AC220V · 50Hz | ||
输入电流 | 23A | ||
输出电压 | 0～250V | ||
输出电流 | 0～25A | ||
全套组成 | ZSYD(J/Z)-5kVA/50kV交直流试验变压器·ZSXC-5KVA控制箱·长3m电源导线2*2.5mm²·长3m连接线2*2.5mm²+3*1.5mm²·输出高压线（30KV悬空设置）·接地线1.5mm²（黄绿色长3m）·放电棒50KV/70KV | ||
ZSYD(J/Z)-10KVA/50KV工频耐压试验装置(交直流试验变压器及控制箱) | 品牌:中试所 | ||
ZSYD(J/Z)-10KVA/50KV交直流试验变压器 | |||
容量 | 10KVA | ||
输入电压 | AC200V · 50Hz | ||
输入电流 | 50A | ||
输出电压 | AC：50KV | DC：70KV | |
输出电流 | AC：200mA | DC：142.8mA | |
ZSXC-10KVA控制箱 | |||
容量 | 10KVA | ||
输入电压 | AC220V · 50Hz | ||
输入电流 | 45A | ||
输出电压 | 0～250V | ||
输出电流 | 0～50A | ||
全套组成 | ZSYD(J/Z)-10KVA/50KV交直流试验变压器· ZSTC-10KVA控制台·输出高压线（50KV悬空设置）·连接线2*6mm²+3*1.5mm²（长3m）·电源导线2*6mm²（长3m）·接地线4mm²（黄绿色长3m）·放电棒50KV/70KV | ||
ZSYDJ-15KVA/55KV工频耐压试验装置(交流试验变压器及控制台) | 品牌:中试所 | |
ZSYDJ-15KVA/55KV交流试验变压器 | ||
容量 | 15KVA | |
输入电压 | AC400V · 50Hz | |
输入电流 | 37.5A | |
输出电压 | 55KV | |
输出电流 | 0.272A | |
仪表电压 | 100V | |
ZSTC-15KVA控制台 | ||
容量 | 15KVA | |
输入电压 | 两相AC380V+N · 50Hz | |
输入电流 | 39.4A | |
输出电压 | 单相AC0-430V | |
输出电流 | 37.5A | |
全套组成 | ZSYDJ-15KVA/55KV交流试验变压器·ZSTC-15KVA控制台·长3m电源导线2*6mm²+1*1.5mm²·长3m连接线2*6mm²+3*1.5mm²·输出高压线（30KV悬空设置）·接地线1.5mm²（长3m） | |
ZSYD(J/Z)-20KVA/50KV工频耐压试验装置(交直流试验变压器及控制台) | 品牌:中试所 | ||
ZSYD(J/Z)-20KVA/50KV交直流试验变压器 | |||
容量 | 20KVA | ||
输入电压 | AC400V · 50Hz | ||
输入电流 | 50A | ||
输出电压 | AC：50KV | DC：70KV | |
输出电流 | AC：400mA | DC:200mA | |
ZSTC-20kVA控制台 | |||
容量 | 20KVA | ||
输入电压 | AC380V · 50Hz | ||
输入电流 | 52.6A | ||
输出电压 | 0～430V | ||
输出电流 | 0～50A | ||
全套组成 | ZSYD(J/Z)-20KVA/50KV交直流试验变压器·ZSTC-20KVA控制台·输出高压线（50KV悬空设置）·长3m连接线2*6mm²+3*1.5mm²·长3m电源导线2*6mm²·接地线4mm²（黄绿色长3m）·放电棒70KV | ||
ZSYDJ-30kVA/50kV工频耐压试验装置(交流试验变压器及控制台) | 品牌:中试所 | |
ZSYDJ-30KVA/50KV交流试验变压器 | ||
容量 | 30KVA | |
输入电压 | AC400V · 50Hz | |
输入电流 | 75A | |
输出电压 | AC50KV | |
输出电流 | AC600mA | |
ZSTC-30KVA控制台 | ||
容量 | 30KVA | |
输入电压 | AC380V · 50Hz | |
输入电流 | 78A | |
输出电压 | 0～430V | |
输出电流 | 0～70A | |
全套组成 | ZSYDJ-30KVA/50KV交流试验变压器·ZSTC-30KVA控制台·输出高压线（50KV悬空设置）·长3m连接线2*6mm²+3*1.5mm²·长3m电源导线2*6mm²·接地线4mm²（黄绿色长3m） | |
ZSYDJ-50kVA/50kV工频耐压试验装置(交流试验变压器及控制台) | 品牌:中试所 | |
ZSYDJ-50KVA/50KV交流试验变压器 | ||
容量 | 50KVA | |
输入电压 | AC400V · 50Hz | |
输入电流 | 125A | |
输出电压 | AC：50KV | |
输出电流 | AC：100mA | |
仪表电压 | 100V | |
ZSTC-50KVA控制台 | ||
容量 | 50KVA | |
输入电压 | AC380V · 50Hz | |
输入电流 | 131.5A | |
输出电压 | 单相0～430V | |
输出电流 | 0～125A | |
全套组成 | ZSYDJ-50KVA/50KV交流试验变压器·ZSTC-50KVA控制台·输出高压线50KV（悬空设置）·连接线2*6mm²+3*1.5mm²（长3m）·电源导线2*6mm²（长3m）·接地线4mm²（黄绿色长3m） | |
ZSYD(J/Z)-5KVA/100KV工频耐压试验装置(交直流试验变压器及控制箱) | 品牌:中试所 | ||
ZSYD(J/Z)-5KVA/100KV交直流试验变压器 | |||
容量 | 5KVA | ||
输入电压 | AC200V · 50Hz | ||
输入电流 | 25A | ||
输出电压 | AC：50KV | DC：70KV | |
输出电流 | AC：50mA | DC: 35.7mA | |
ZSXC-5KVA控制箱 | |||
容量 | 5KVA | ||
输入电压 | AC220V · 50Hz | ||
输入电流 | 25A | ||
输出电压 | 0～250V | ||
输出电流 | 0～25A | ||
全套组成 | ZSYD(J/Z)-5KVA/100KV试验变压器·ZSXC-5KVA控制箱·输出高压线30KV（悬空设置）·连接线2*2.5mm²+3*1.5mm²（长3m）·电源导线2*2.5mm²（长3m）·接地线1.5mm²·放电棒50KV/70KV | ||
ZSYD(J/Z)-10KVA/100KV工频耐压试验装置(交直流试验变压器及控制箱) | 品牌:中试所 | ||
ZSYD(J/Z)-10KVA/100KV交直流试验变压器 | |||
容量 | 10KVA | ||
输入电压 | AC200V · 50Hz | ||
输入电流 | 50A | ||
输出电压 | AC：100KV | DC：140KV | |
输出电流 | AC：100mA | DC: 71.4mA | |
ZSXC-10KVA控制箱 | |||
容量 | 10KVA | ||
输入电压 | AC220V · 50Hz | ||
输入电流 | 45.5A | ||
输出电压 | 0～250V | ||
输出电流 | 0～50A | ||
全套组成 | ZSYD(J/Z)-10KVA/100KV交直流试验变压器· ZSTC-10KVA控制台·输出高压线30KV（悬空设置）·连接线2*6mm²+3*1.5mm²（长3m）·电源导线2*6mm²（长3m）·接地线1.5mm²（黄绿色长3m）·放电棒50KV/70KV | ||
ZSYD(J/Z)-15KVA/100KV工频耐压试验装置(交直流试验变压器及控制台) | 品牌:中试所 | ||
ZSYD(J/Z)-15KVA/100KV交直流试验变压器 | |||
容量 | 15KVA | ||
输入电压 | AC400V · 50Hz | ||
输入电流 | 37.5A | ||
输出电压 | AC：100KV | DC：140KV | |
输出电流 | AC：150mA | DC: 107mA | |
ZSTC-15KVA控制台 | |||
容量 | 15KVA | ||
输入电压 | AC380V · 50Hz | ||
输入电流 | 39.5A | ||
输出电压 | 0～430V | ||
输出电流 | 0～37.5A | ||
全套组成 | ZSYD(J/Z)-15KVA/100KV交直流试验变压器·ZSTC-15KVA控制台·输出高压线30KV（悬空设置）·连接线2*6mm²+3*1.5mm²（长3m）·电源导线2*6mm²（长3m）·接地线1.5mm²（黑3m）·放电棒50KV/70KV | ||
ZSYD(J/Z)-20KVA/100KV工频耐压试验装置(交直流试验变压器及控制台) | 品牌:中试所 | ||
ZSYD(J/Z)-20KVA/100KV交直流试验变压器 | |||
容量 | 20KVA | ||
输入电压 | AC400V · 50Hz | ||
输入电流 | 50A | ||
输出电压 | AC：100KV | DC：140KV | |
输出电流 | AC：200mA | DC: 142.8mA | |
ZSTC-20KVA控制台 | |||
容量 | 20KVA | ||
输入电压 | AC380V+N · 50Hz | ||
输入电流 | 52.6A | ||
输出电压 | 0～430V | ||
输出电流 | 0～50A | ||
全套组成 | ZSYD(J/Z)-20KVA/100KV交直流试验变压器·ZSTC-20KVA控制台·输出高压线10KV（悬空设置,不可拖地）·连接线2*6mm²+3*1.5mm²（长3m）·电源导线2*6mm²（长3m）·接地线1.5mm²·放电棒50KV/70KV | ||
ZSYDJ-50KVA/100KV工频耐压试验装置(交流试验变压器及控制台) | 品牌:中试所 | |
ZSYDJ-50KVA/100KV交流试验变压器 | ||
容量 | 50KVA | |
输入电压 | AC400V · 50Hz | |
输入电流 | 125A | |
输出电压 | AC：100KV | |
输出电流 | AC500mA | |
仪表电压 | 100V | |
ZSTC-50KVA控制台 | ||
容量 | 50KVA | |
输入电压 | AC380V · 50Hz | |
输入电流 | 52.6A | |
输出电压 | 单相0～430V | |
输出电流 | 0～125A | |
全套组成 | ZSYDJ-50KVA/150KV交流试验变压器·ZSTC-50KVA控制台·输出高压线30KV（悬空设置）·连接线2*16mm²+3*1.5mm²（长3m）·电源导线2*16mm²（长3m）·接地线1.5mm²（黄绿色长3m） | |
ZSYDJC-20KVA/300KV串级工频耐压试验装置(二台交流试验变压器及控制台) | 品牌:中试所 | |
ZSYDJC-20KVA/150KV串级交流试验变压器 | ||
容量 | 20KVA | |
输入电压 | AC400V · 50Hz | |
输入电流 | 50A | |
输出电压 | AC：150KV | |
输出电流 | AC：133mA | |
串级电压 | 400V | |
ZSYDJ-10KVA/150KV交流试验变压器 | ||
容量 | 10KVA | |
输入电压 | AC400V · 50Hz | |
输入电流 | 25A | |
输出电压 | AC：150KV | |
输出电流 | AC：66.6mA | |
ZSTC-20kVA控制台 | ||
容量 | 20KVA | |
输入电压 | AC380V · 50Hz | |
输入电流 | 52.6A | |
输出电压 | 0～430V | |
输出电流 | 0～50A | |
全套组成 | ZSYDJC-20KVA/150KV串级交流试验变压器·ZSYDJ-10KVA/150KV交流试验变压器·ZSTC-20KVA控制台·绝缘支架150KV/300Kg·线绕限流电阻300KV/100mA·线绕限流电阻支架300KV·输出高压线10KV（悬空设置,不可拖地）·连接线2*6mm²+3*1.5mm²（长3m）·电源导线2*6mm²（长3m）·串级连接线6平方2米·接地线 透明带夹3米 | |
ZSYDJ-25KVA/150KV工频耐压试验装置(交流试验变压器及控制台) | 品牌:中试所 | |
ZSYDJ-25KVA/150KV交流试验变压器 | ||
容量 | 25KVA | |
输入电压 | AC400V · 50Hz | |
输入电流 | 62.5A | |
输出电压 | AC：150KV | |
输出电流 | AC：166.6mA | |
ZSTC-25KVA控制台 | ||
容量 | 25KVA | |
输入电压 | AC380V · 50Hz | |
输入电流 | 65.7A | |
输出电压 | 0～430V | |
输出电流 | 0～62.5A | |
全套组成 | ZSYDJ-25KVA/150KV交流试验变压器·ZSTC-25KVA控制台·输出高压线30KV（悬空设置）·连接线2*6mm²+3*1.5mm²（长3m）·电源导线2*6mm²（长3m）·接地线1.5mm²（黑3m） | |
ZSYDJ-50KVA/150KV工频耐压试验装置(交流试验变压器及控制台) | 品牌:中试所 | |
ZSYDJ-50KVA/150KV交流试验变压器 | ||
容量 | 50KVA | |
输入电压 | AC400V · 50Hz | |
输入电流 | 125A | |
输出电压 | AC：150KV | |
输出电流 | AC：0.5A | |
仪表电压 | 100V | |
ZSTC-50KVA控制台 | ||
容量 | 50KVA | |
输入电压 | AC380V+N · 50Hz | |
输入电流 | 131A | |
输出电压 | 单相0～430V | |
输出电流 | 125A | |
全套组成 | ZSYDJ-50KVA/150KV交流试验变压器·ZSTC-D-50KVA控制台·输出高压线30KV（悬空设置）·连接线2*16mm²+3*1.5mm²（长3m）·电源导线2*16mm²（长3m）·接地线1.5mm²（黄绿色长3m） | |
