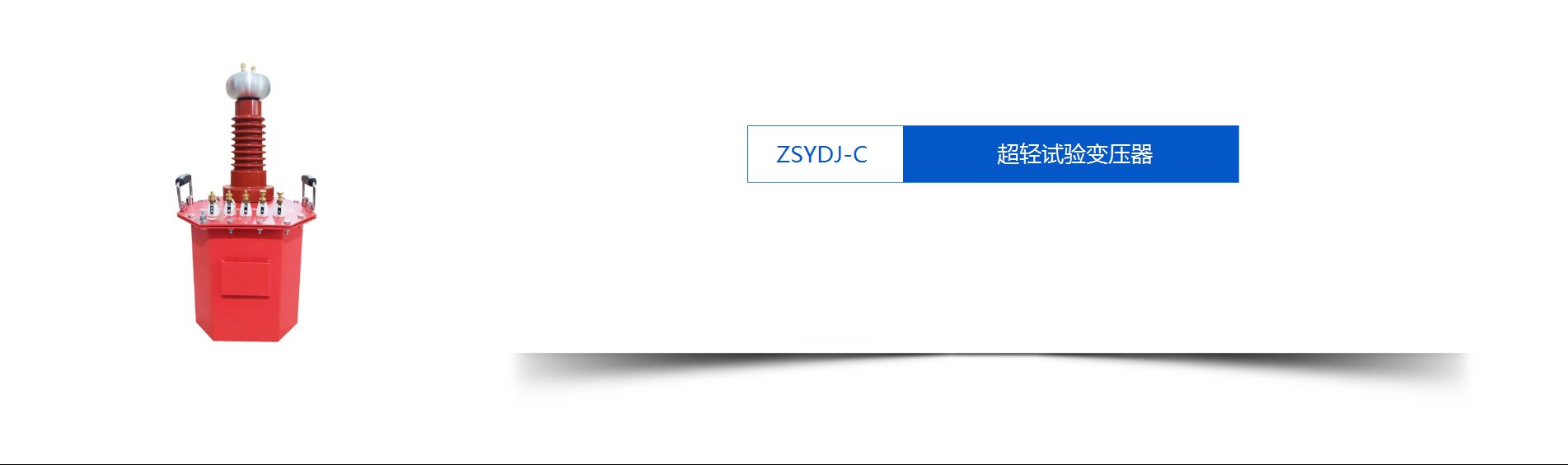

ZSYDC超轻试验变压器

用于各种高压电气设备、绝缘材料进行工频或直流高压下的绝缘强度试验

参考标准：DL/T 848.2-2018，DL/T 474.4-2018
足容量，绝不漏油，超轻技术，手提移动
电压等级:6kV～150kV，容量范围:2～30KVA
交流、交直流

简介

ZSYDC超轻试验变压器是依据《试验变压器国家标准》、行业标准《JB/T9641-1999》国家电力部门核实通过的一种电力检测仪器。超轻型试验变压器作为高压试验设备的主机，与控制系统、调压器、保护装置等组合主要适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验。以考核被试品的绝缘水平，并可及早发现被试品的局部缺陷及衡量被试品承受内、外部过电压的能力。

控制部分

1、全中文界面，操作简单明了，读数清晰，直观。
2、轻触式面板按键操作，所有功能都可通过按键设定。
3、采用第五代IPM专用模块、电压，电流，保护电流，时间设定四组数据同屏显示。
4、全数字式升压，摒弃了传统的调压器升压方式。
5、按键直接设定电流，电压，保护电流方便快捷。
6、单一按键，可轻松实现电压的交流，直流两种显示方式。
7、安全的接地保护功能，自动识别地线是否连接牢靠。
8、具有声光报警功能、从而有效地保证了人身安全。
9、时间全电脑控制，停止条件可任意设定，可设定时间范围1秒～100分钟。
10、体积小重量轻，比同容量的传统设备轻几十倍。
11、高压绕组为多层宝塔式梯形结构、低压绕组为圆筒式结构，屏蔽连同铁芯一起接地。
12、油箱底部设有移动脚轮（5kVA以下无脚轮），可在地面任意移动，便于实验室和野外现场作业。
13、超轻型试验变压器为户内式设备，铁芯采用优质冷轧取向硅钢片，结构为芯式、横式放置，芯柱上同心地装有低压绕组、测量绕组、屏蔽、高压绕组。

超轻试验变压器

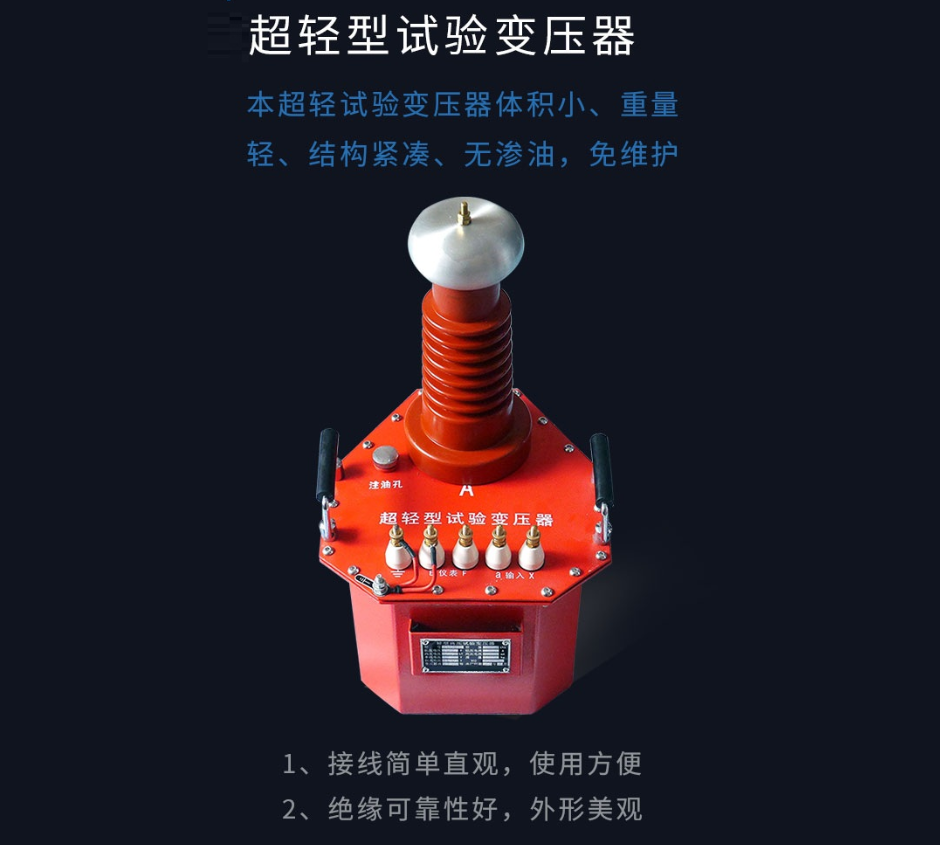

1、本超轻试验变压器体积小、重量轻、结构紧凑、无渗油，免维护；
2、接线简单直观，使用方便；
3、绝缘可靠性好，外形美观；
4、该干式试验变压器有过电压保护功能。
5、单台额定容量： 2～30kVA
6、单台额定输出电压：AC0～50～100kV，允许连续运行时间60min
7、变比误差：<±1%
8、阻抗电压：<10%
9、表面温升：<55℃

主要规格（特殊规格可以定制）

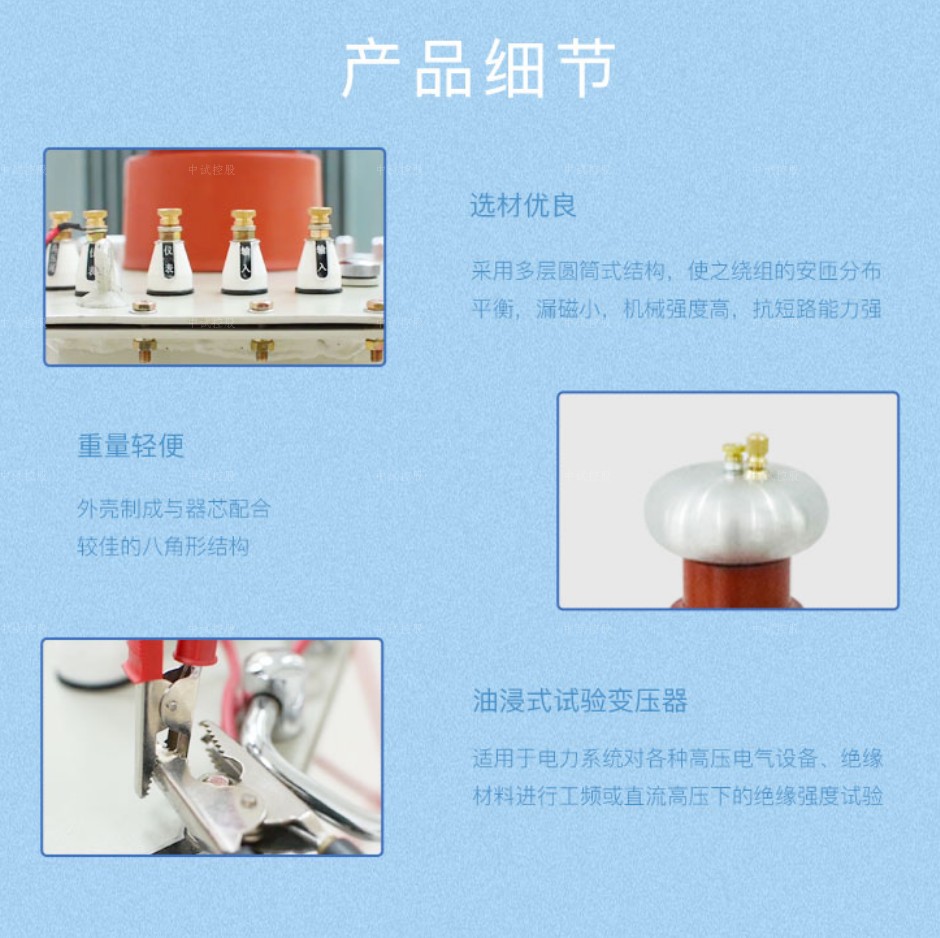

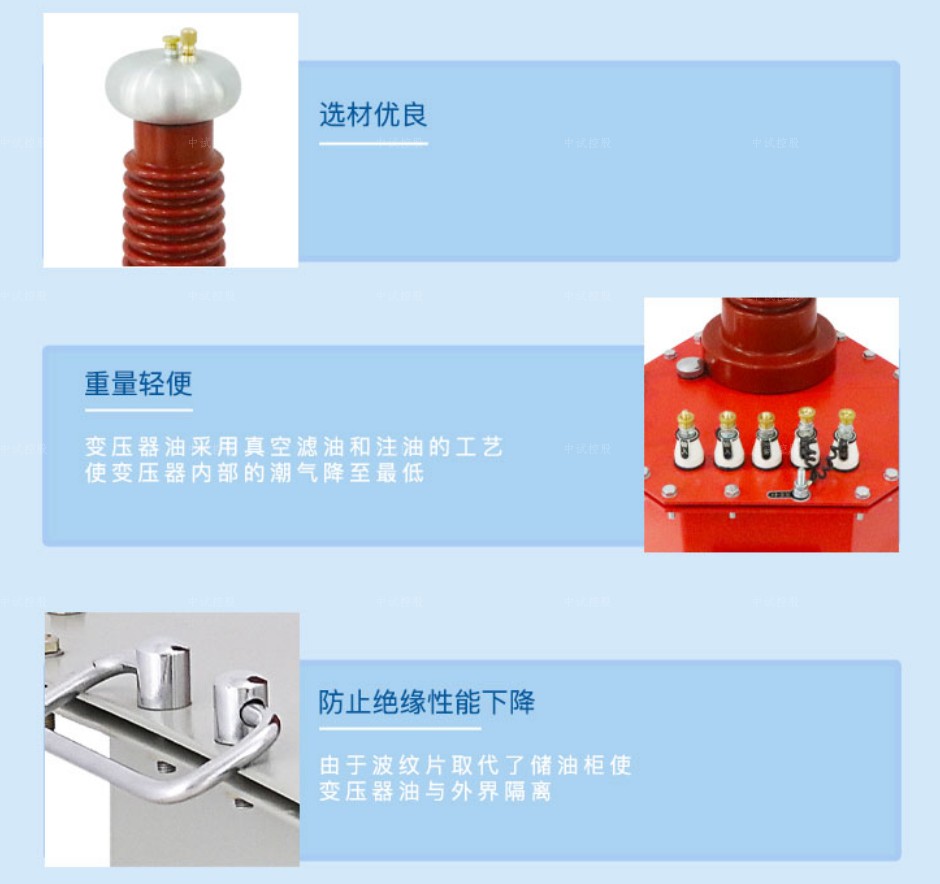

制作工艺

1、产品采用一次压制而成高压套管
2、套管与油桶之间完全隔离加上所有连接部分采用进口耐油O型密封圈密封，彻底解决了常见的变压器漏油的问题
3、睡式铁芯设计,有效提高产品的抗震性
4、产品出厂前进行72小时倒置试验,检验试验变压器漏油的问题
5、产品均可通过1.1倍感应耐压试验
6、绝缘油采用无色透明克拉玛依原装油
7、高低压线采用高强度聚酯、无氧铜杆漆包线
8、铁芯采用全新武钢二硅冷轧硅钢卷片
