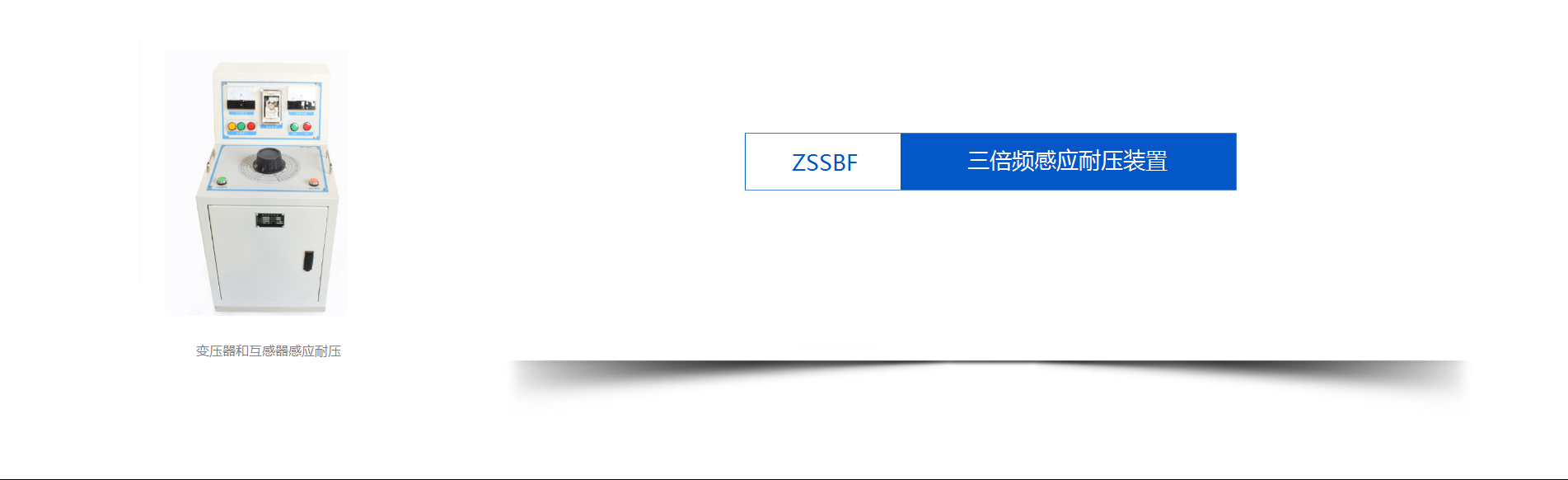

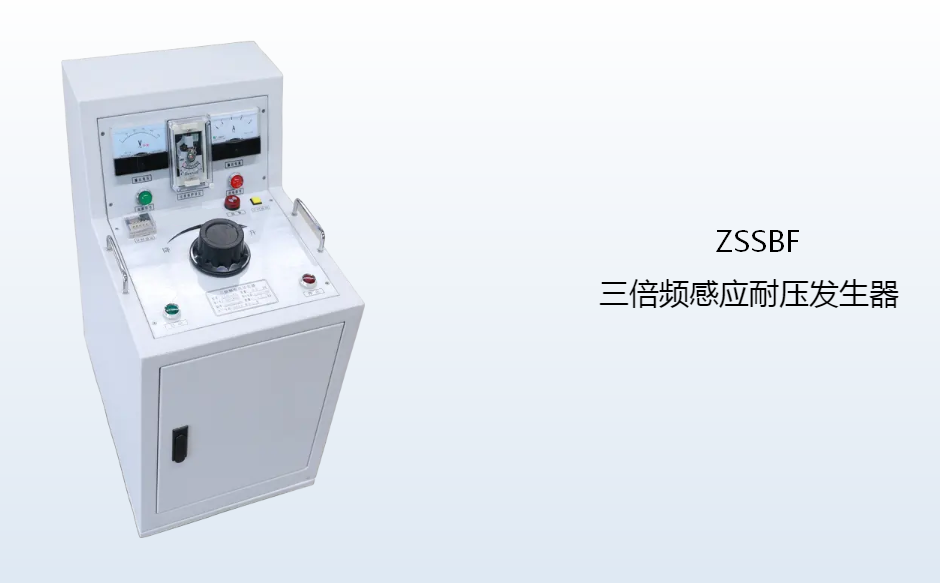

ZSSBF三倍频感应耐压装置

作用：变压器、互感器感应耐压试验
参考标准：DL/T 848.4-2004
对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验，以考核线圈的绝缘强度、耐压水平
简介

ZSSBF三倍频感应耐压装置是利用磁路的饱和特性，取出谐波中分量的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。

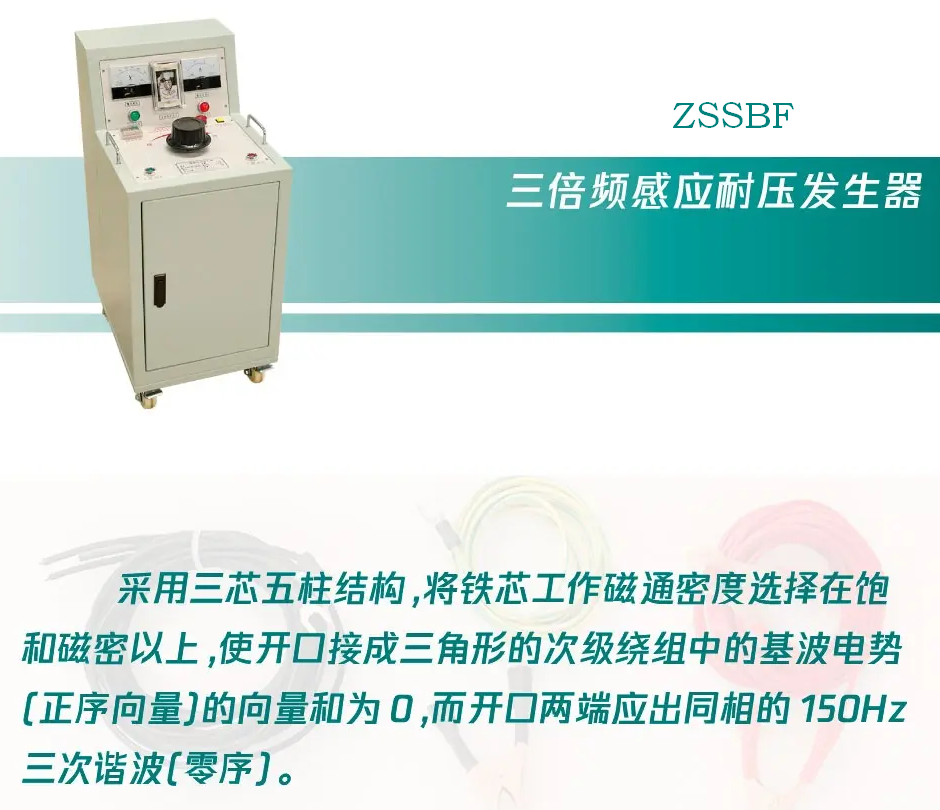

ZSSBF三倍频感应耐压装置采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（正序向量）的向量和为0，而开口两端应出同相的150Hz三次谐波（零序）。

ZSSBF三倍频感应耐压装置是根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。

变压器和互感器的感应耐压试验是保证变压器质量符合国家标准的一项重要试验。变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性，需要通过施加倍频电源装置，以提高绕组间绝缘的试验电压，从而达到耐压试验的目的。

ZSSBF三倍频感应耐压装置是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单、性能可靠、能较好满足变压器、互感器感应耐压试验的需要。

参数

1、输入三相380V/50Hz；

2、输出0-300V、0-500V、0-1000V（特殊电压定做），150Hz；

3、波形失真≤5%；

4、额定容量：3-150kVA；

5、空载运行时间：≤5分钟；

6、负载运行时间：40-60秒；

7、ZSSBF三倍频感应耐压装置采用了三相五柱式结构，工艺简单，并减小了变压器本体内部阻抗及漏磁损耗，提高了发生器的效率；

8、重量、体积均小于传统的三个单相变压器组，并配有相应容量的控制箱，现场使用方便；

9、本产品可作为变压器及相应容量电器作感应耐压试验或作短时运行的150Hz电源用。

什么是三倍频感应耐压装置？

感应耐压试验是指给变压器规定的绕组外施一电压，该电压不低于2倍的额定电源电压，频率不小于2倍低额定频率；要求在该电压按规定持续的时间内绕组无灼热、飞狐、击穿或损伤等迹象；要求感应耐压试验前后额定工作电源下的空载电流和功耗无明显的变化。根据国家试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍工作相电压考虑。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度。变压器、互感器感应耐压试验是检验该产品是否符合国家标准的一项重要试验。
