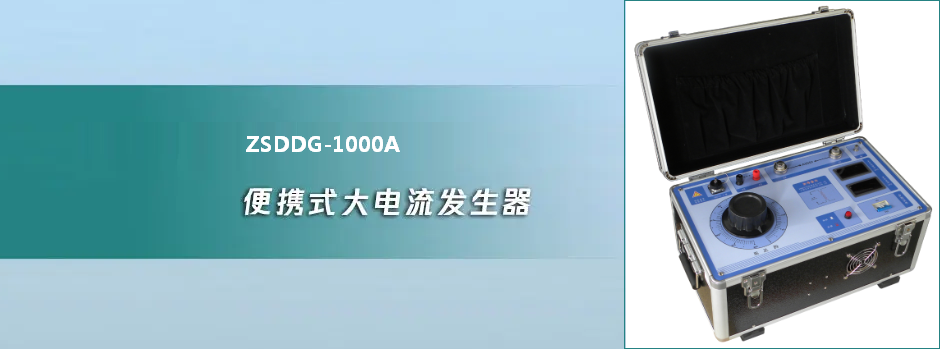

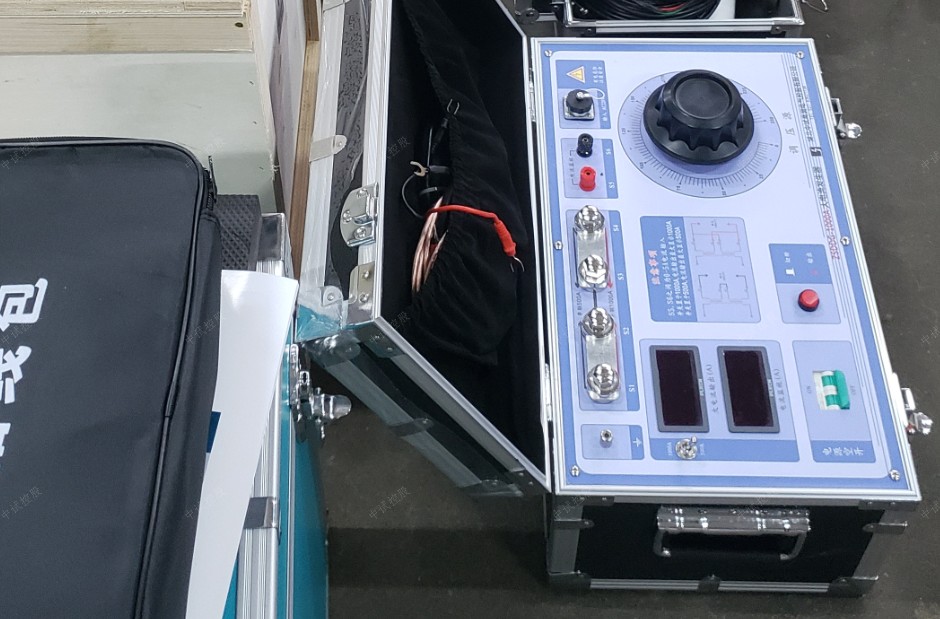

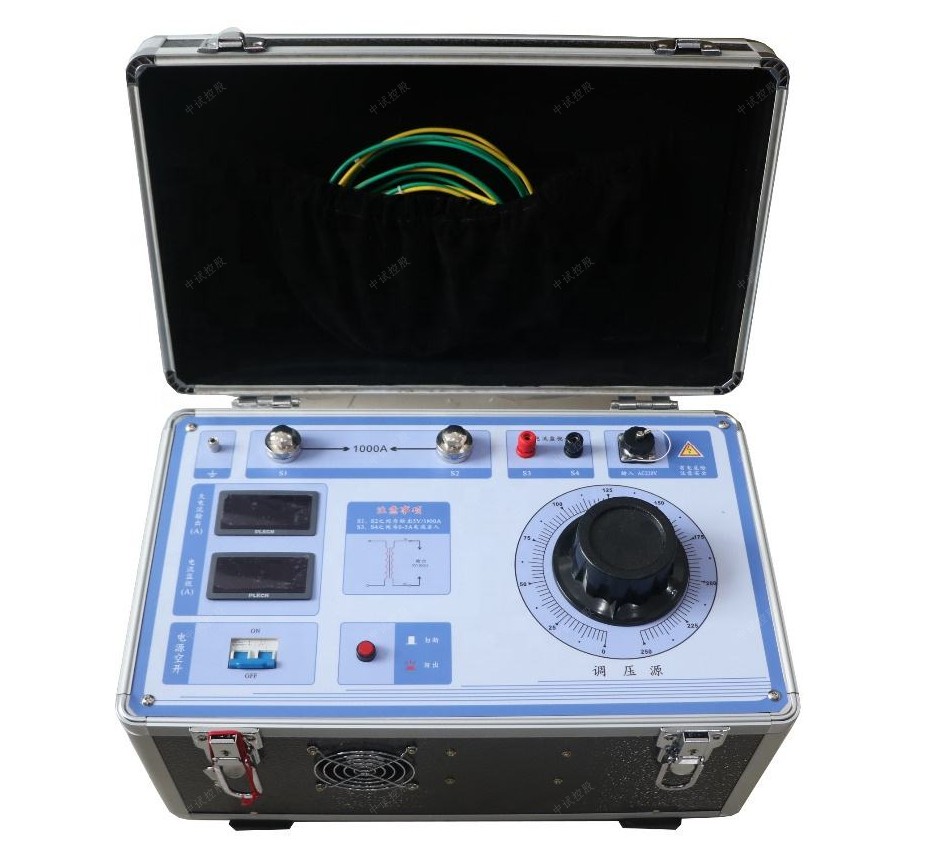

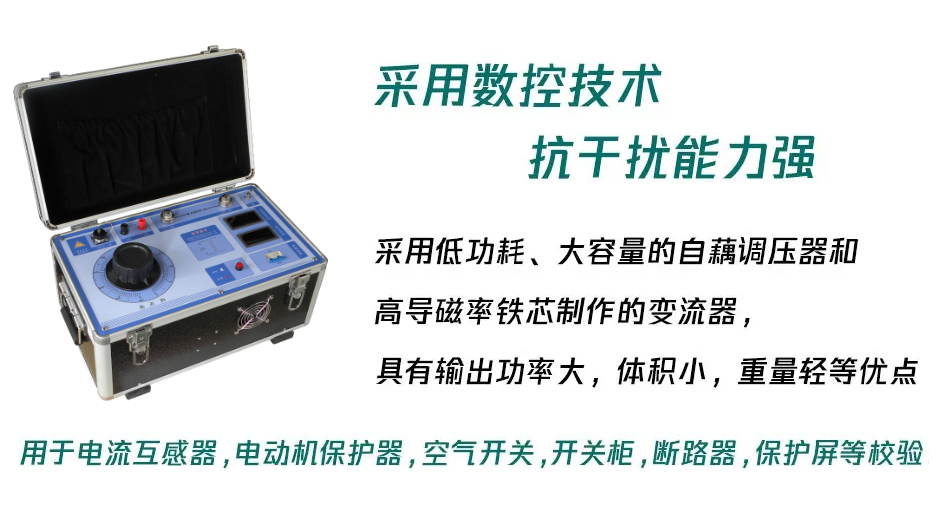

ZSDDG-1000A轻巧式大电流发生器

用于电流互感器·母线槽·开关柜、接触器·电动机保护器.空气开关·开关柜·断路器·保护屏和其它电器设备的电流负载试验及温升试验

参考标准：GB/T 16927.4-2014
按5分钟短时工作制设计
输出电流：1000A（并联）/500A(串联)或定制更大电流
5KVA、1000A

简介

ZSDDG-1000A轻巧式大电流发生器（100A、200A、300A、400A、500A、600A、700A、800A、900A、1000A及定制更大电流）

作用：电流互感器·母线槽·开关柜·断路器·电动机保护器·空气开关·接触器·保护屏和其它电器设备的电流负载试验及温升试验。

ZSDDG-1000A轻巧式大电流发生器是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等特点。

ZSDDG-1000A 轻型大电流发生器容量是按5分钟短时工作制设计，如用于断续工作制时，通流时间应2.5分钟开，关闭10分钟冷却，此断续试验可按此规律循环。

特点

1．容量：5KVA
2．电源电压：AC220V/50HZ
3．输出电压：5V（并联）/10V（串联）
4．输出电流：1000A（并联）/500A(串联)
5．电源输入：此为外接电源交流220V输入，要求外接电源电流不少于20A
6．监视输入：此为0-5A电流输入

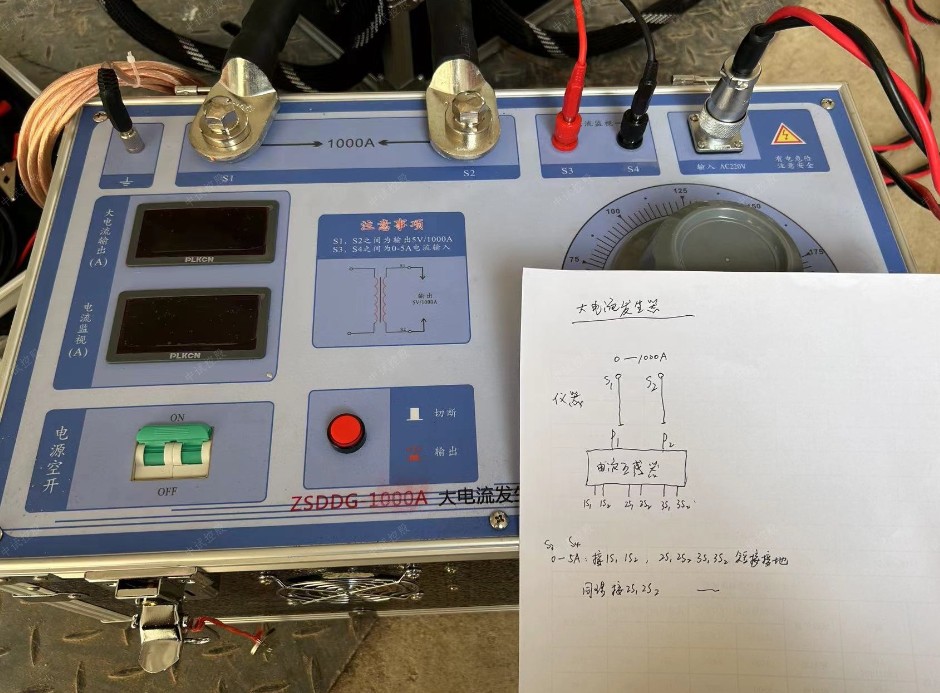

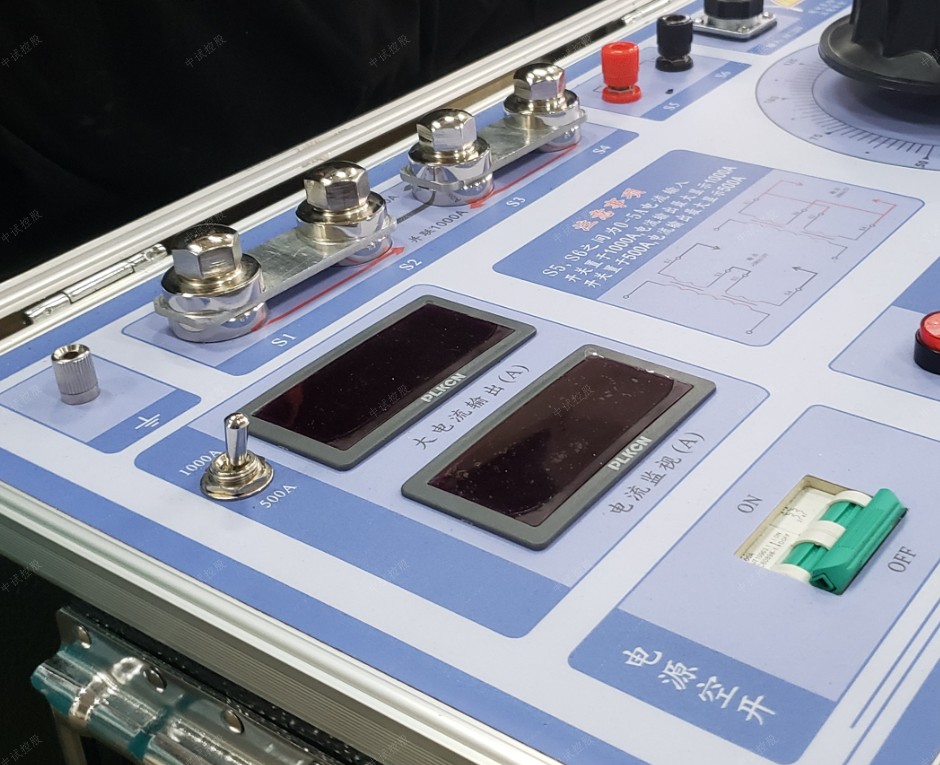

7．电流输出：选择串并联连接方式，输出0-1000A大电流

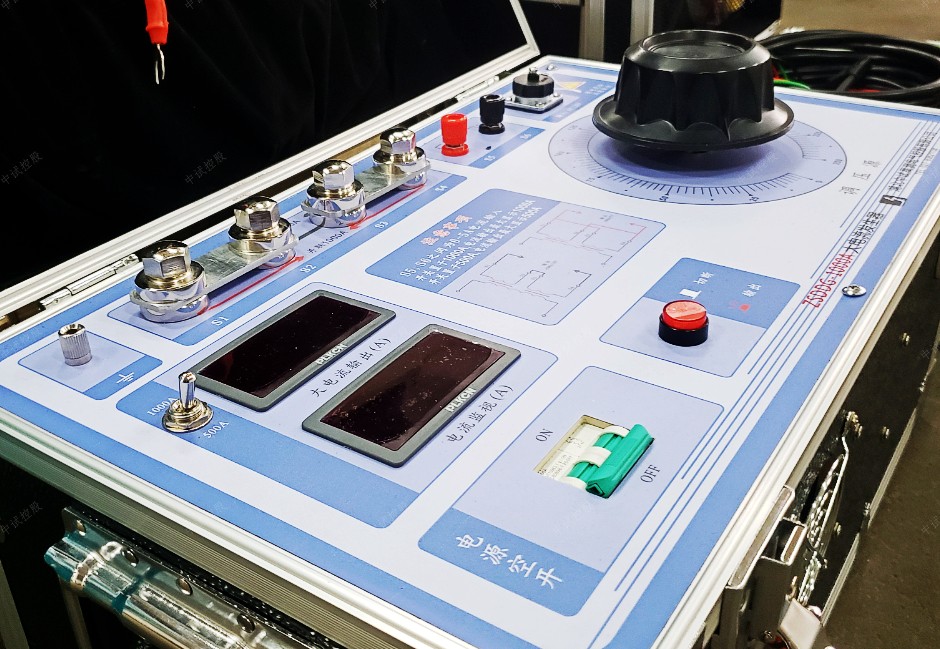

8．电流显示：纽子开关选择1000A，电流表显示1000A，选择500A，电流表显示500A。
9．电源开关：此为电源空气开关。
10．输出启动：合上开关后，按下按钮，内部调压器输入开始工作。
11．电压调节：按下输出，通过调压达到预想的电流。
操作说明

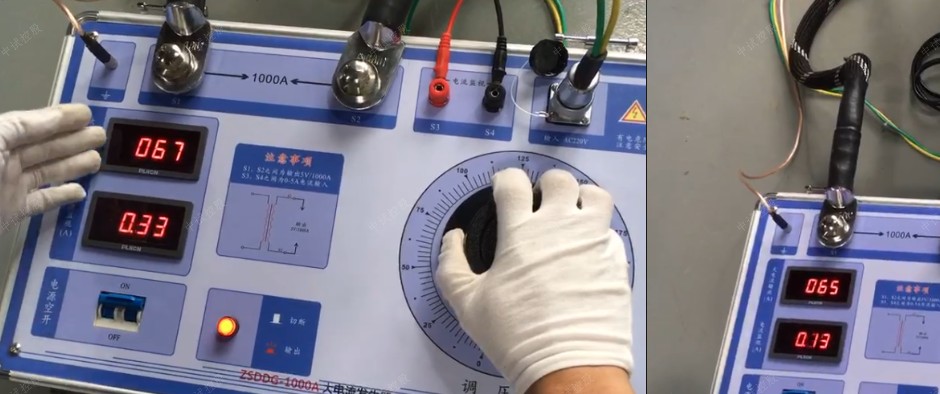

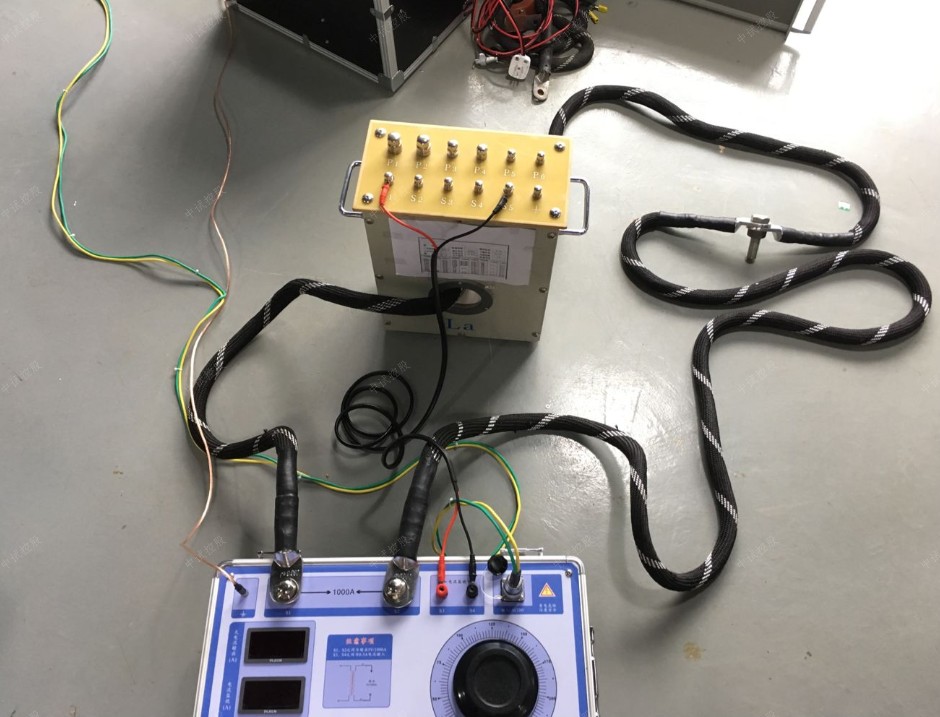

1．接上电源输入航插线，外接电源接上空气开关，电流不少于20A，外接电压为AC220V。
2．观察调压器是否在0刻度，不在请手动归零。然后根据需要选择串并联接线方式，接好输出电流线，并拨动电流表旁的按钮开关，如果大输出为1000A，拨动1000A档，如果大输出为500A，拨到500A档。
3．合上电源空开，按下红色输出按钮，通过调压旋钮来达到预期输出电流值，此时可通过大电流输出表观测所升电流值。
4．设备升到电流值后，保持5分钟后请回零，再次按下输出按钮，调压器断电停止工作，待调压器冷却10分钟后在工作。
5．试验结束后，请先断掉外接电源，然后拆掉仪器测试线，注意仪器卫生。

采用标准
GB/T 16927.4-2014（国标）
DL/T 596-2005《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900《电工名词术语》
GB/T16927.1~2-1997《高电压试验技术》
GB4793-1984 《电子测量仪器安全要求》
GB191《包装贮运标志》
GB/T.311-1997《高压输变电设备的绝缘与配合》
