有效解决了长期困扰各种开关温升三相电流难以平衡的问题
参考标准：GB/T 16927.4-2014
可广泛用于高、低压开关、隔离器及组合电
应用于发电厂、变配电站、电器制造厂及科研院所等≤1%

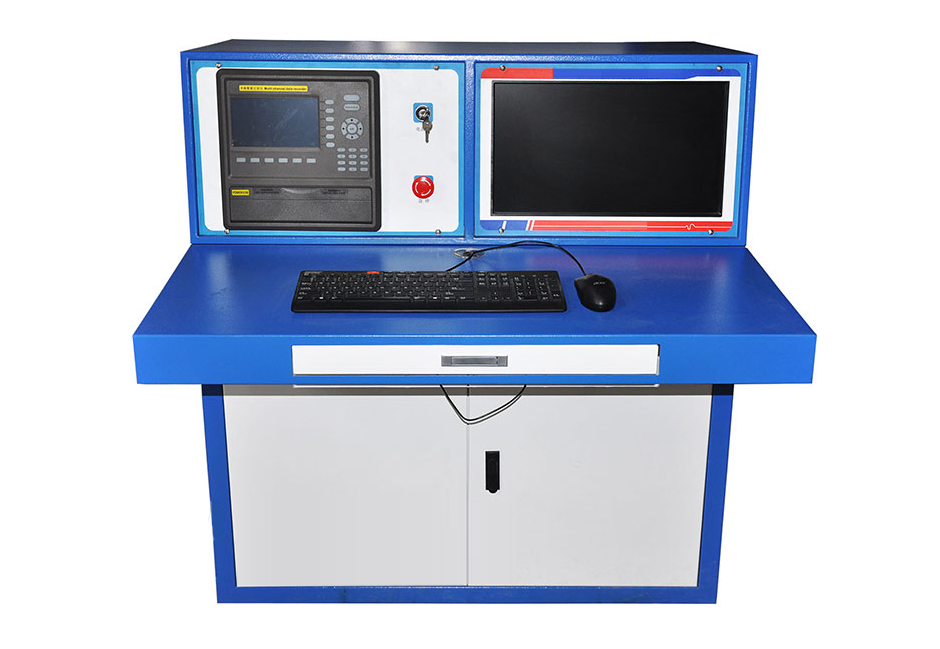

控制台由全金属外壳及铝合金拉丝面板组合而成
简介

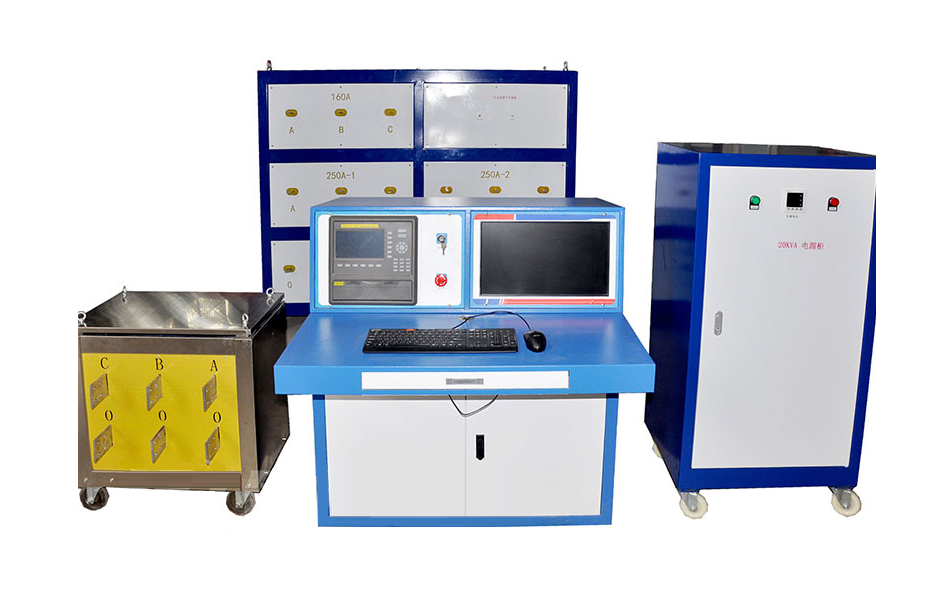

ZSWS-S三相温升试验装置（智能型 ▪ 长时运行）是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等。有关开关温升要求而设计的。有效解决了长期困扰各种开关温升三相电流难以平衡的问题。接线简单，三相电流平衡快，广泛用于高、低压开关、隔离器及组合电器等电气设备试验。

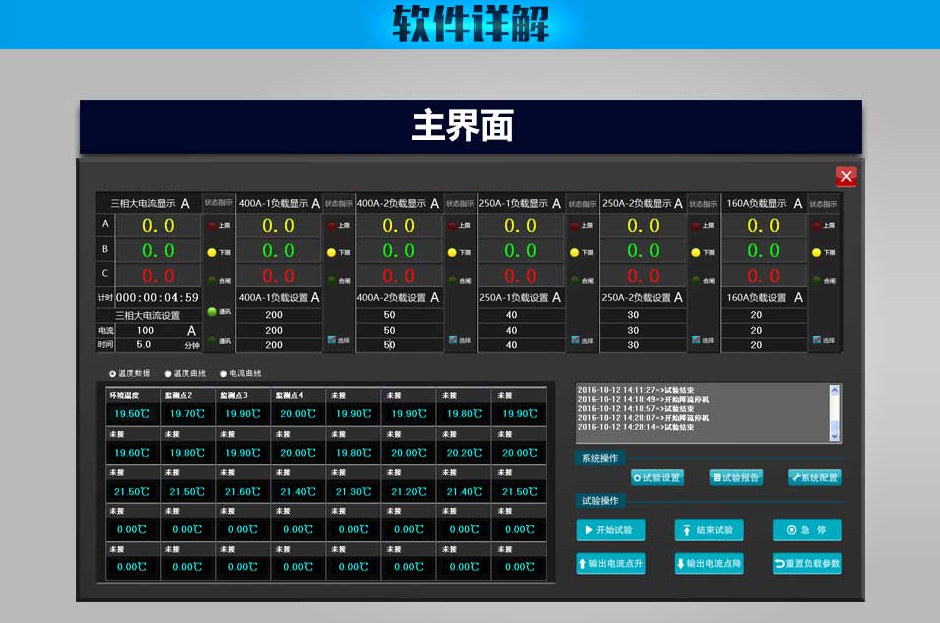

1、人机对话智能控制，采用高性能工控机，配套先进的软件和硬件，智能化程度高，抗干扰强；

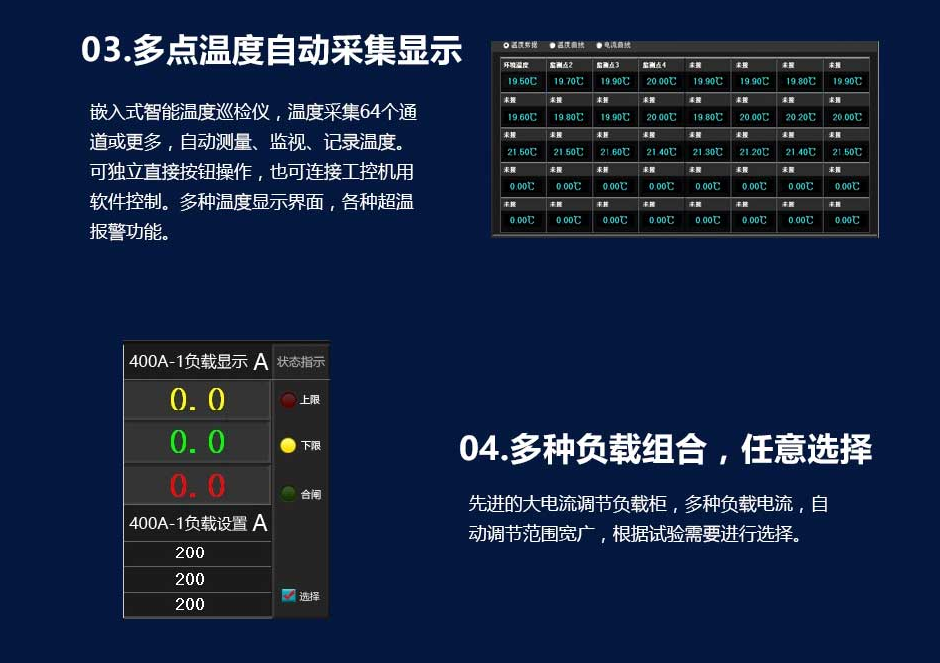

2、多点温度自动采集显示，嵌入式智能温度巡检仪，温度采集64个通道或更多通道，自动测量、监视、记录温度。可独立直接按钮操作，也可连接工控机用软件控制。多重温度显示界面、各种超温报警功能；
3、多种负载组合任意选择，先进的大电流调节负载柜，多种负载电流，自动调节范围宽广，根据试验需要进行选择；
4、参数提前预置操作简单，所需试验参数及限值均可提前预置，一键启动自动完成试验，操作简单快捷；

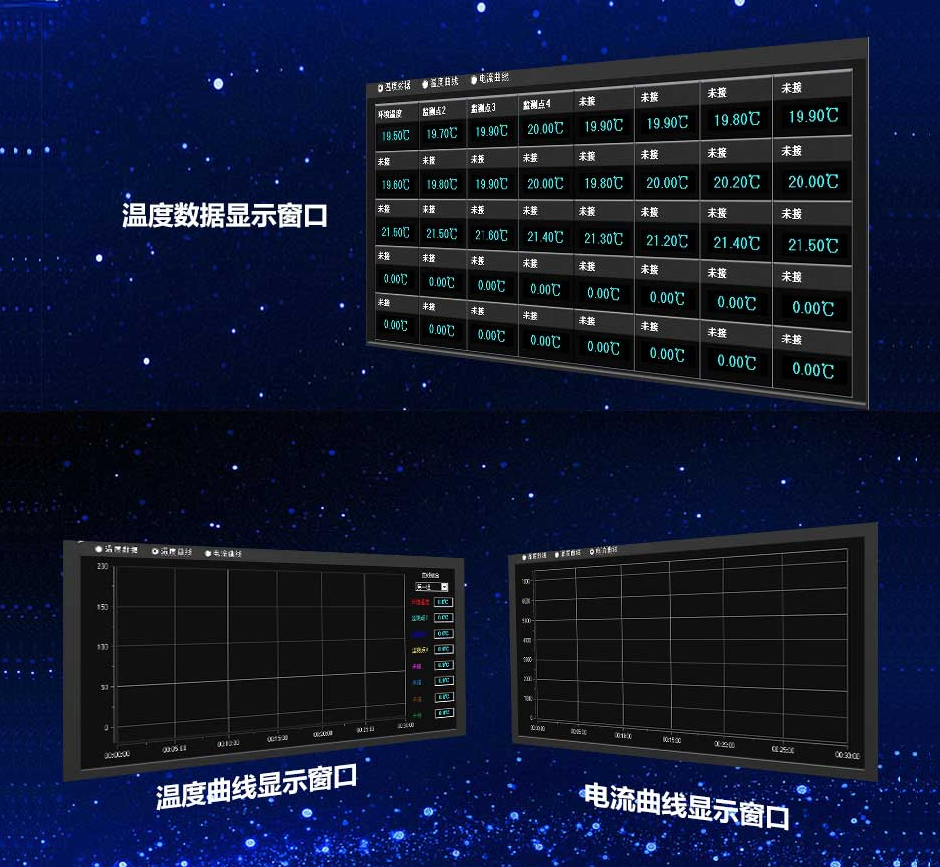

5、电流温度直观显示，三相电流直观显示，精度0.5级;温度显示棒图 、曲线，数字界面任意切换，误差±0.5℃。

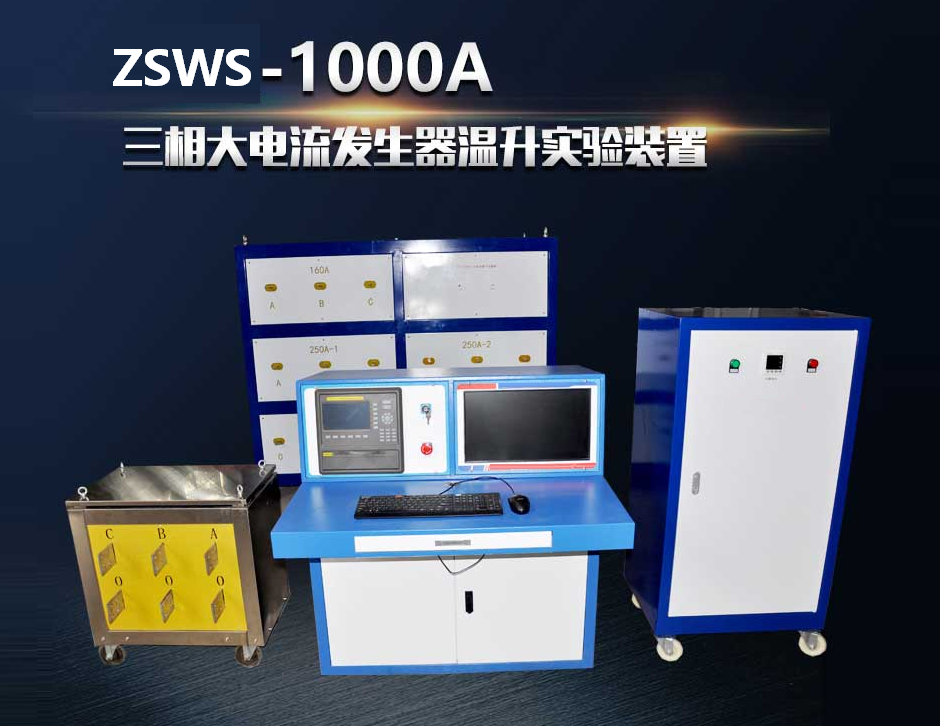

ZSSLQ-1000A三相大电流发生器温升实验装置（智能型 ▪ 长时运行） | 品牌 • 中试所 | |||
执行标准GB/T 16927.4-2014 | ||||

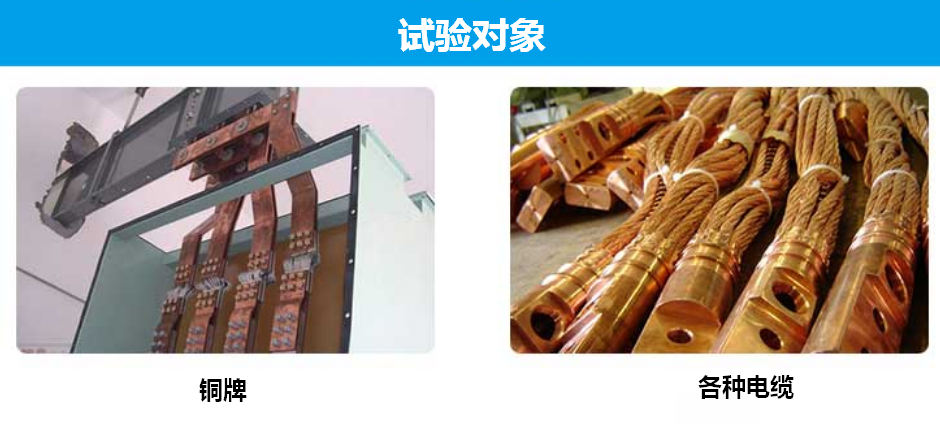

作用：用于高·低压开关·隔离器及组合电器·电流互感器·母线槽·开关柜、开关柜·断路器等电气设备的电流负载试验及温升试验 | ||||
1、人机对话智能控制，采用高性能工控机，配套先进的软件和硬件，智能化程度高，抗干扰强； 2、多点温度自动采集显示，嵌入式智能温度巡检仪，温度采集64个通道或更多通道，自动测量、监视、记录温度。可独立直接按钮操作，也可连接工控机用软件控制。多重温度显示界面、各种超温报警功能； 3、多种负载组合任意选择，先进的大电流调节负载柜，多种负载电流，自动调节范围宽广，根据试验需要进行选择； 4、参数提前预置操作简单，所需试验参数及限值均可提前预置，一键启动自动完成试验，操作简单快捷； 5、电流温度直观显示，三相电流直观显示，精度0.5级;温度显示棒图 、曲线，数字界面任意切换，误差±0.5℃。 | ||||

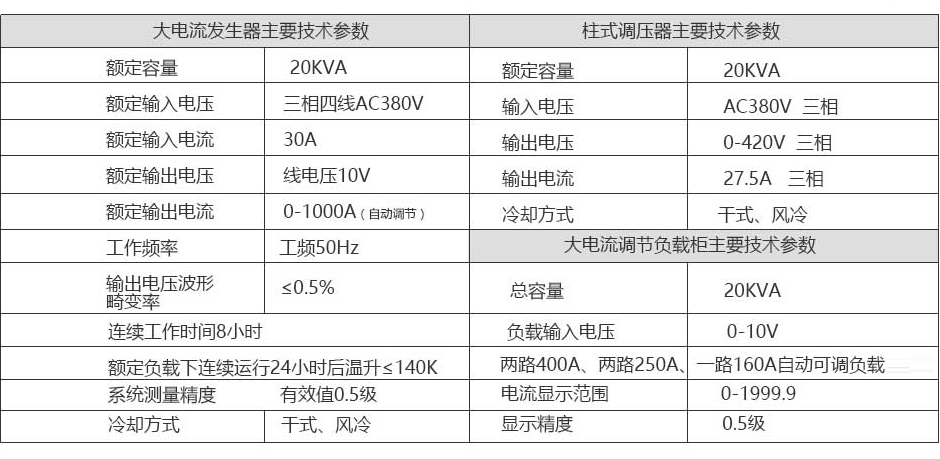

三相大电流发生器参数 | ||||
额定容量： | 20KVA | 额定输入电压 | 三相四线AC380V | |
额定输入电流 | 30A | 额定输出电压 | 线电压10V | |
额定输出电流 | 0-1000A(自动调节) | 工作频率 | 工频50Hz | |
输出电压波形畸变率 | ≤0.5% | 连续工作时间 | 8小时 | |
额定负载下连续运行24小时后温升 | ≤140K | 系统测量精度 | 有效值0.5级 | |
温度采集通道 | 64个 | 冷却方式 | 干式、风冷 | |
柱式调压器参数 | ||||
额定容量 | 20KVA | 输入电压 | AC380V 三相 | |
输出电压 | 0-420V 三相 | 输出电流 | 27.5A 三相 | |
冷却方式 | 干式、风冷 | |||

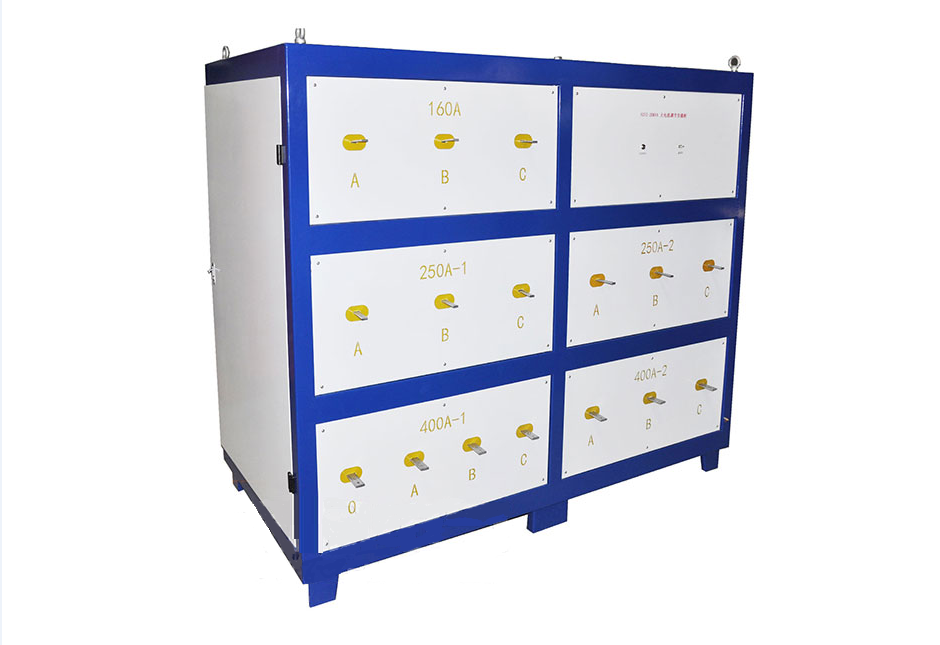

大电流调节负载柜参数 | ||||
总容量 | 20KVA | 负载输入电压 | 0-10V | |
自动可调负载 | 两路400A、两路250A、一路160A | 电流显示范围 | 0-1999.9 | |
显示精度 | 0.5级 | |||
成套附件 | ||||

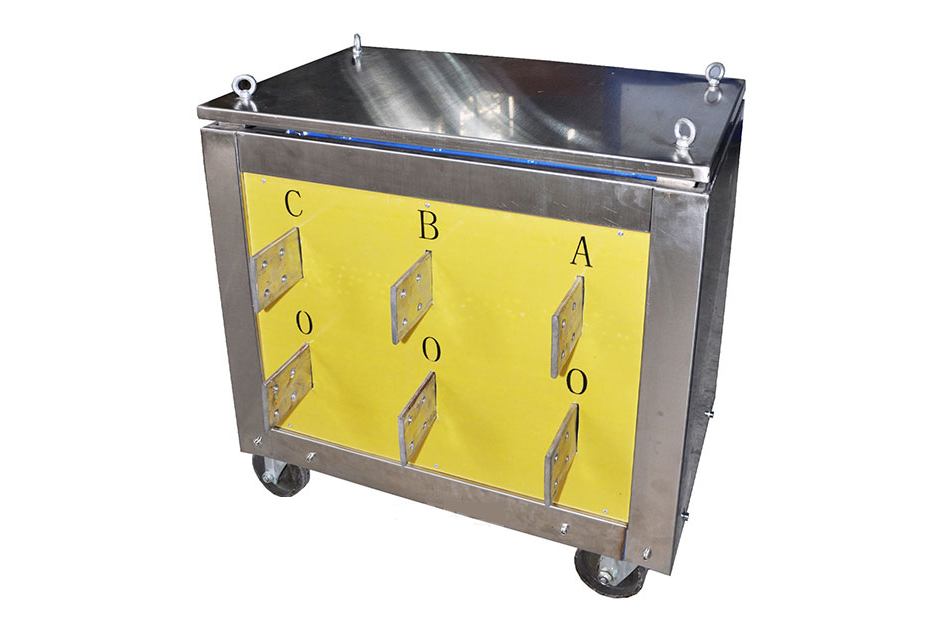

全自动温升试验系统 | 1套 | 升流变压器 | 3台 | |
感应调压器 | 3台 | 大电流导线 | 18根 | |
温度控制巡检系统 | 1套 | 配套测试导线 | 1套 | |

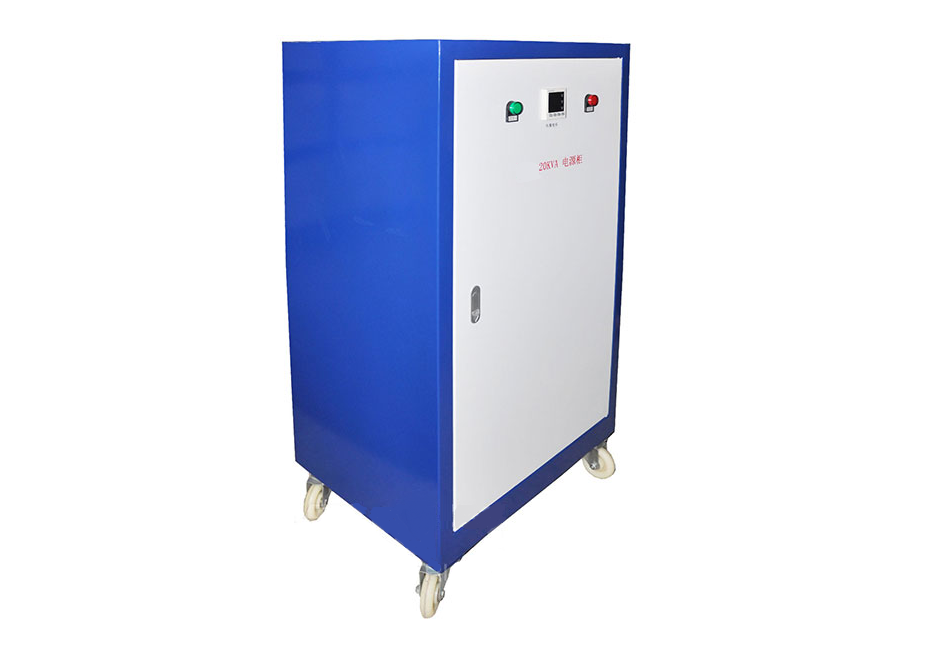

热电偶 | 400米 | 电源柜 | 1台 | |
