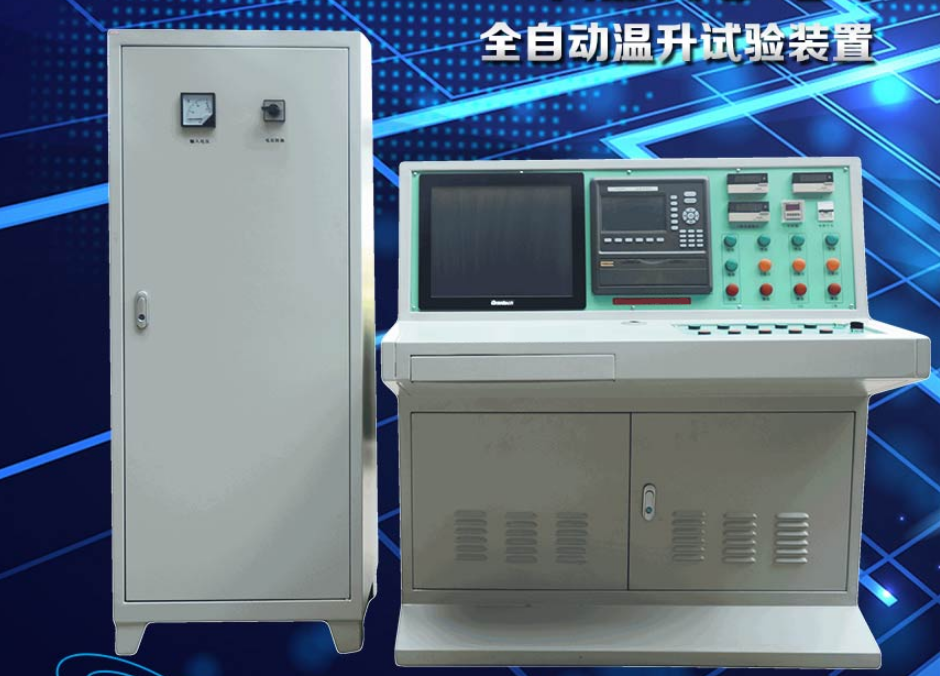

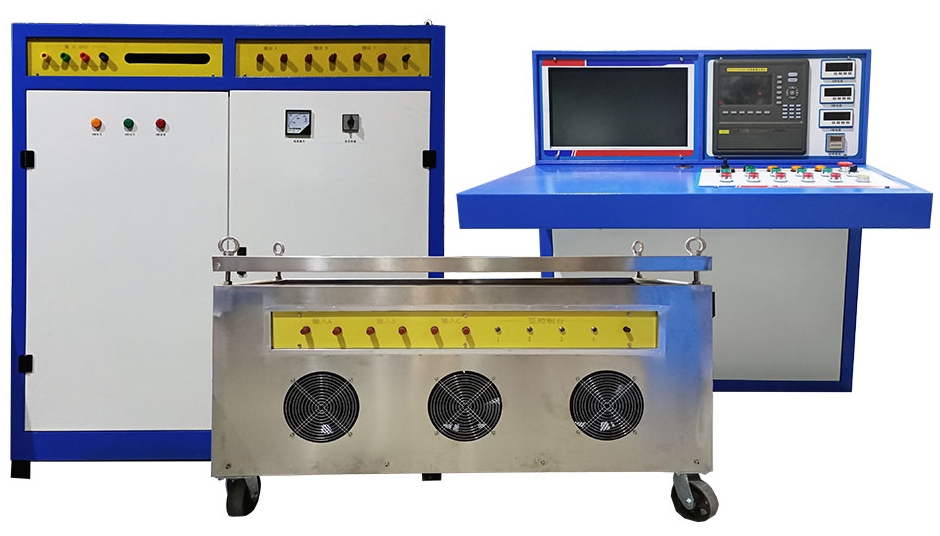

ZSWS-30000A全自动温升试验装置

• 用于高•低压开关•隔离器及组合电器•电流互感器•母线槽•开关柜、开关柜•断路器等电气设备的电流负载试验及温升试验

• 参考标准：GB/T 16927.4-2014

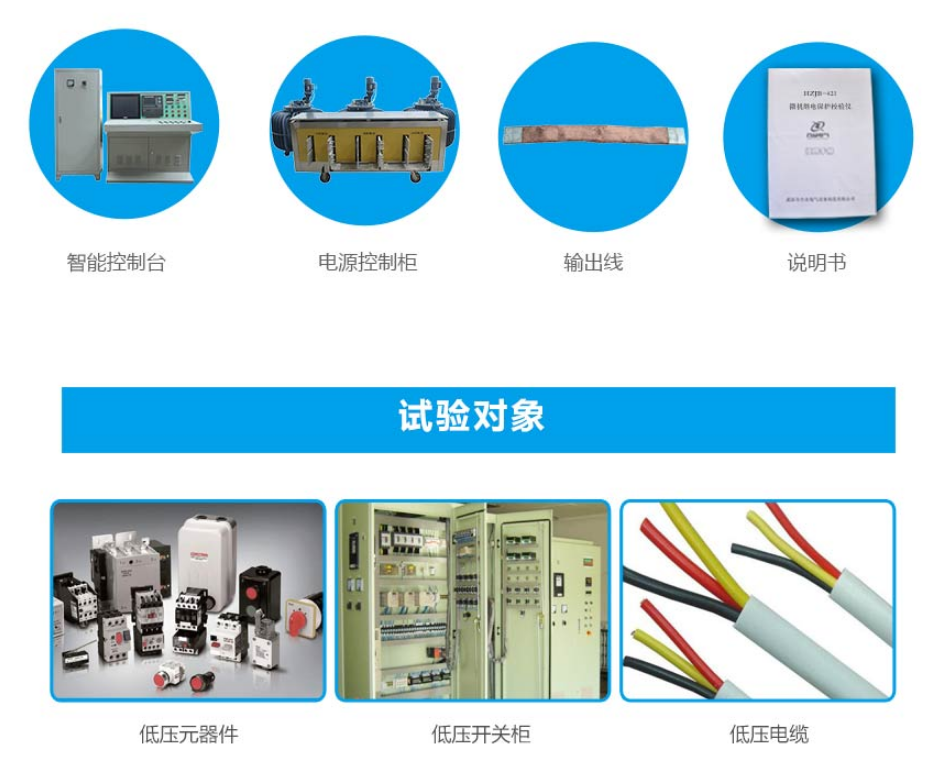

• 成套组成：大电流试验装置、调压器、温度测试仪、工控机操作系统

• 采用硬、软件抗强磁干扰技术相结合

• 输出电流：0~30000A，精确度为0.5级

  简介


• ZSWS-30000A全自动温升试验装置是电力、电气行业在调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研院所等部门，属于短时或断续工作制，具有体积小、重量轻、使用维修方便等。有关开关温升要求而设计的。有效解决了长期困扰各种开关温升三相电流难以平衡的问题。接线简单，三相电流平衡快，广泛用于高、低压开关、隔离器及组合电器等电气设备试验。用于高低压电器生产厂家对所生产的高低压产品进行出厂前的电气型式试验。它提供了大电流和温度检测两大功能，便于用户操作，提高工作效率。

采用标准
DL/T 596-2005《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900《电工名词术语》
GB/T16927.1~2-1997《高电压试验技术》
GB4793-1984 《电子测量仪器安全要求》
GB191《包装贮运标志》
GB/T.311-1997《高压输变电设备的绝缘与配合》

特点

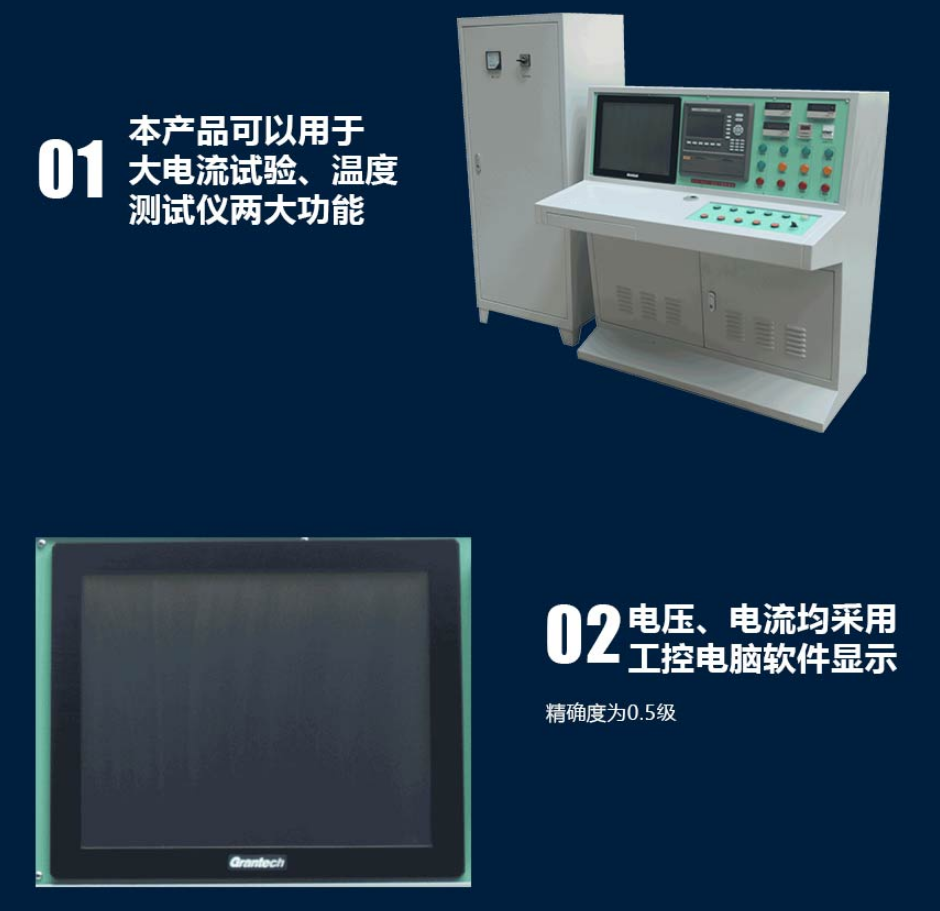

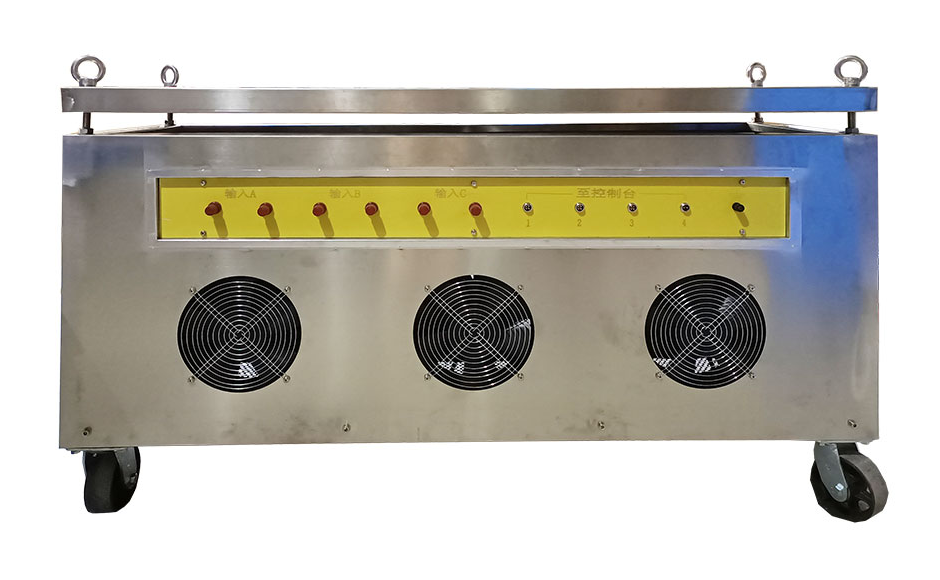

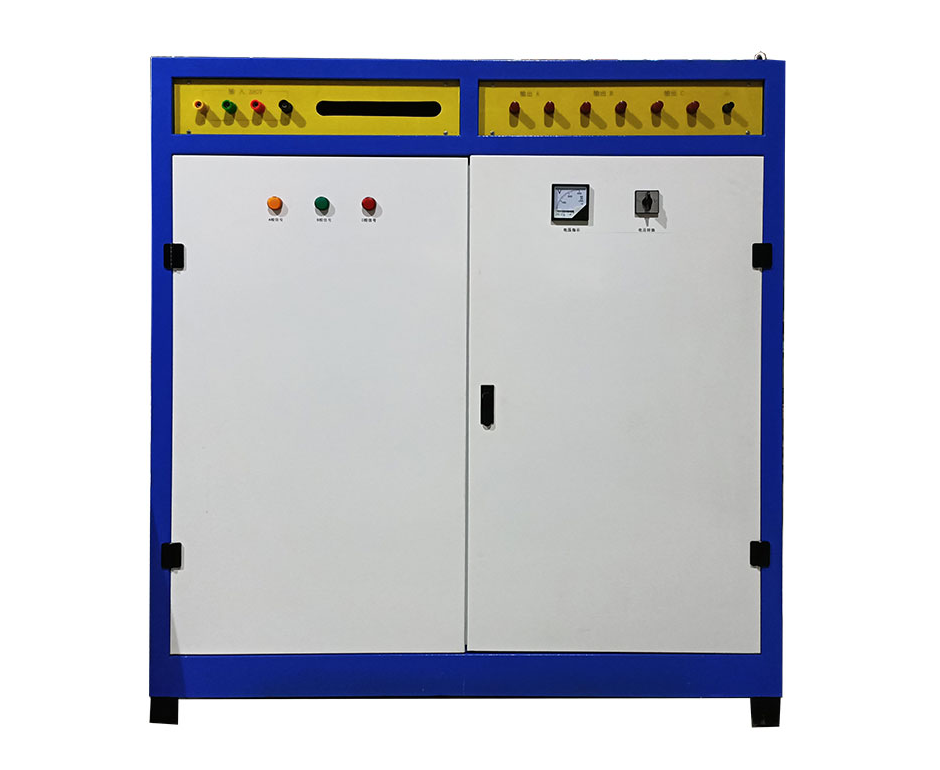

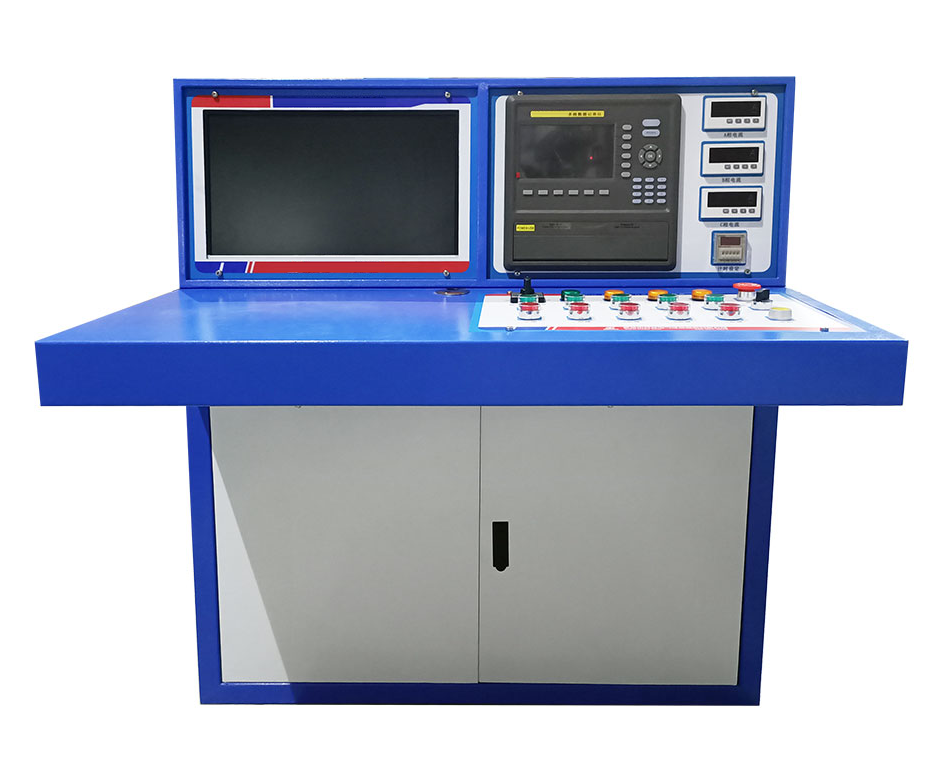

1·ZSWS-30000A全自动温升试验装置由大电流试验装置、调压器、温度测试仪、工控机操作系统组成；
2·电压、电流均采用工控电脑软件显示，精确度为0.5级；

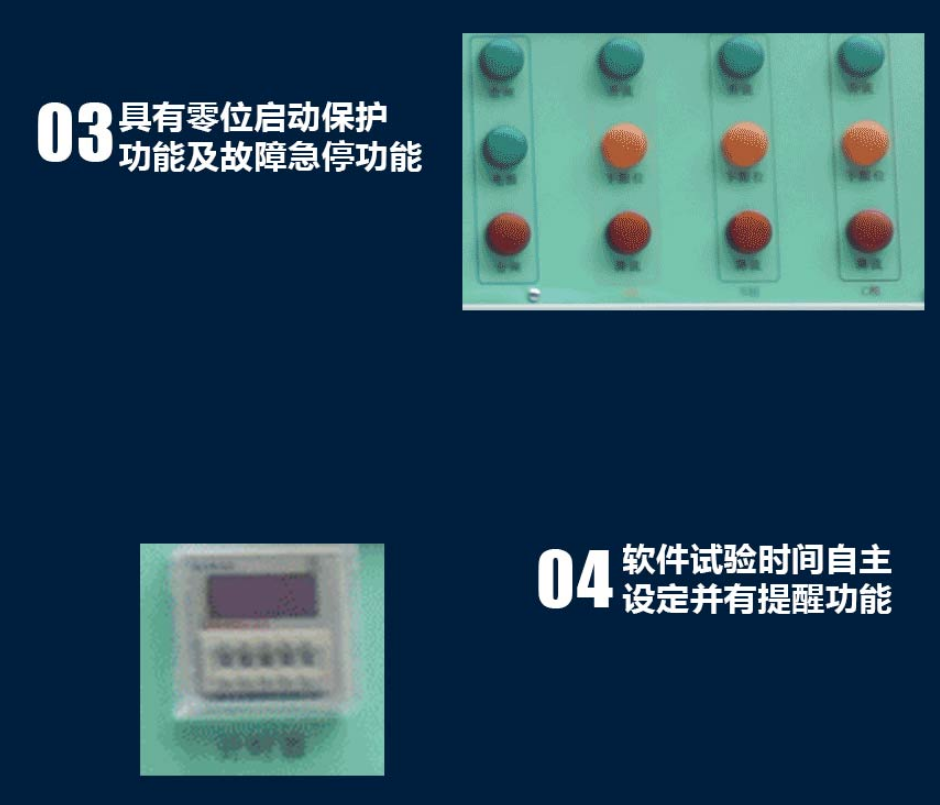

3·本产品具有零位启动保护功能及故障急停功能；
4·软件试验时间自主设定并有提醒功能；

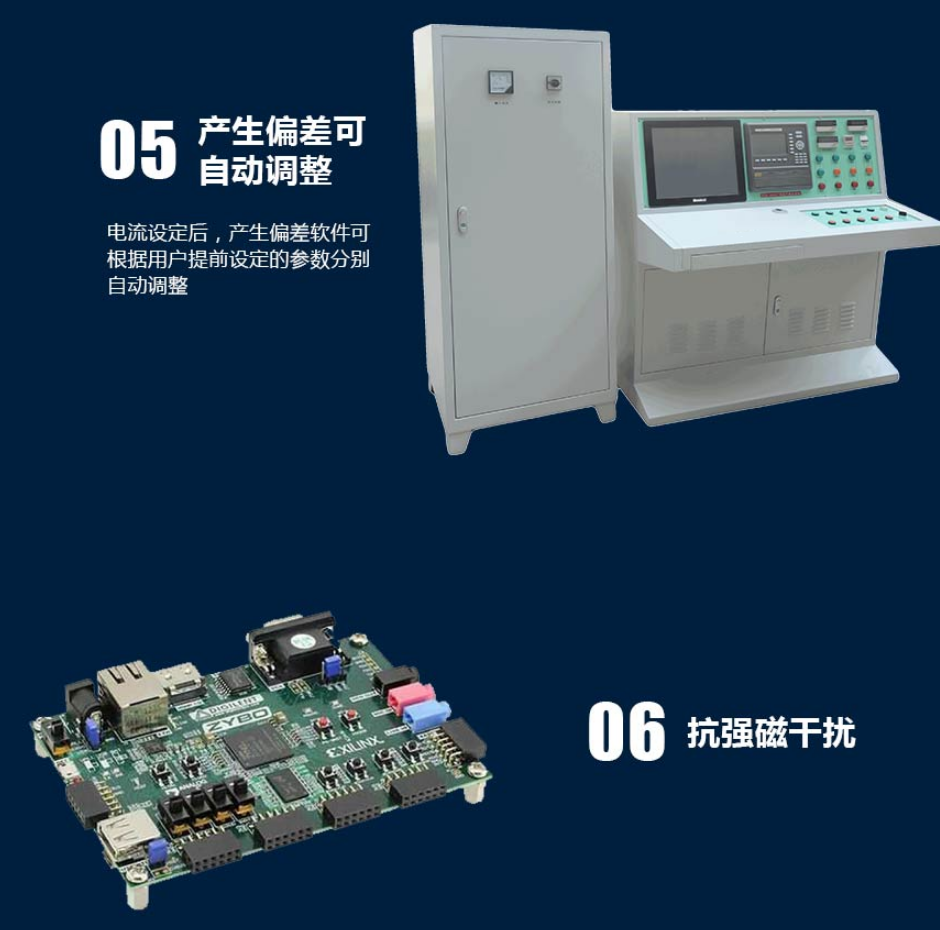

5·电流设定后，产生偏差软件可根据用户提前设定的参数分别自动调整；
6·抗强磁干扰；

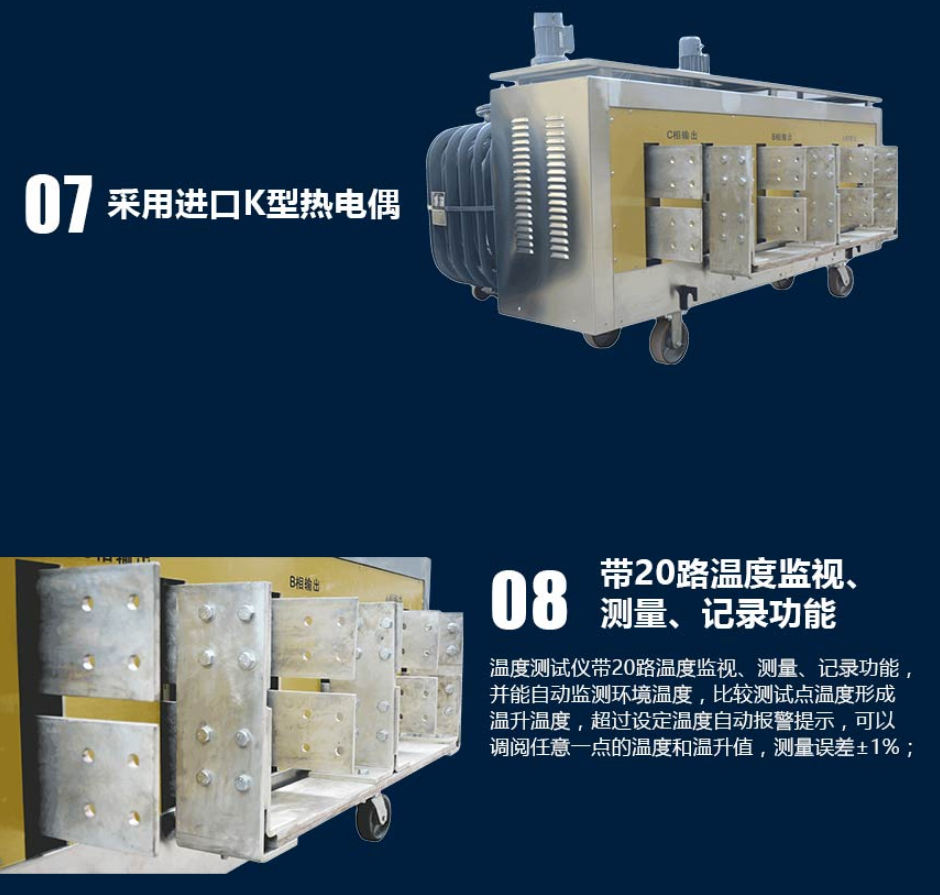

7·采用进口K型热电偶; 0 ～ 1370℃；
8·温度测试仪带多路温度监视、测量、记录功能，并能自动监测环境温度，比较测试点温度形成温升温度，超过设定温度自动报警提示，可以调阅任意一点的温度和温升值，测量误差±1%；
9·采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强；

10·数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面。

ZSWS-30000A全自动温升试验装置			中试所
作用：用于高·低压开关·隔离器及组合电器·电流互感器·母线槽·开关柜、开关柜·断路器等电气设备的电流负载试验及温升试验，用于高低压电器生产厂家对所生产的高低压产品进行出厂前的电气型式试验。它提供了大电流和温度检测两大功能，提高工作效率
1·全自动温升试验装置，由大电流试验、调压器、温度测试仪、工控机操作系统组成； 2·电压、电流均采用工控电脑软件显示，精确度为0.5级； 3·本产品具有零位启动保护功能及故障急停功能； 4·软件试验时间自主设定并有提醒功能； 5·电流设定后，产生偏差软件可根据用户提前设定的参数分别自动调整； 6·抗强磁干扰； 7·采用进口K型热电偶; 0 ～ 1370℃； 8·温度测试仪带多路温度监视、测量、记录功能，并能自动监测环境温度，比较测试点温度形成温升温度，超过设定温度自动报警提示，可以调阅任意一点的温度和温升值，测量误差±1%； 9·采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强； 10·数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面。
输出电流	0~30000A	输入电压	三相四线AC380V 50Hz
输出电压	0~20V	电流调节范围	0.5％  ±2个字
显示方式	7寸彩色TFT触摸LCD	基本误差	小于±0.2%
数字显示范围	999.99~1999.99	测量分辨力	1/60000，24位AD转换器
曲线记录间隔	1秒-9999秒	整屏曲线时间	30秒-300分
可按需定制
