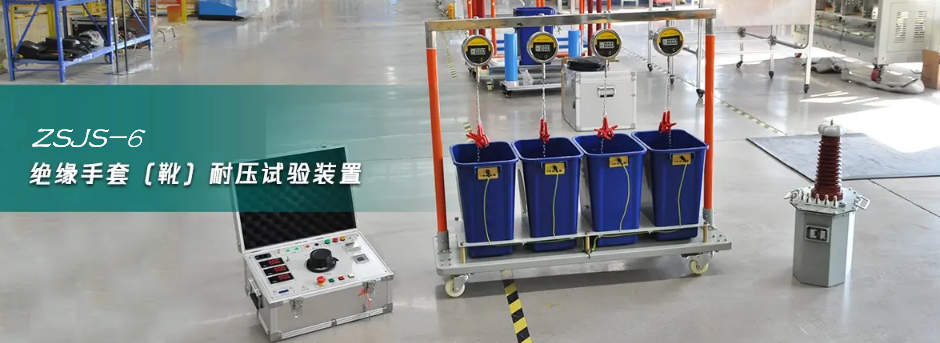

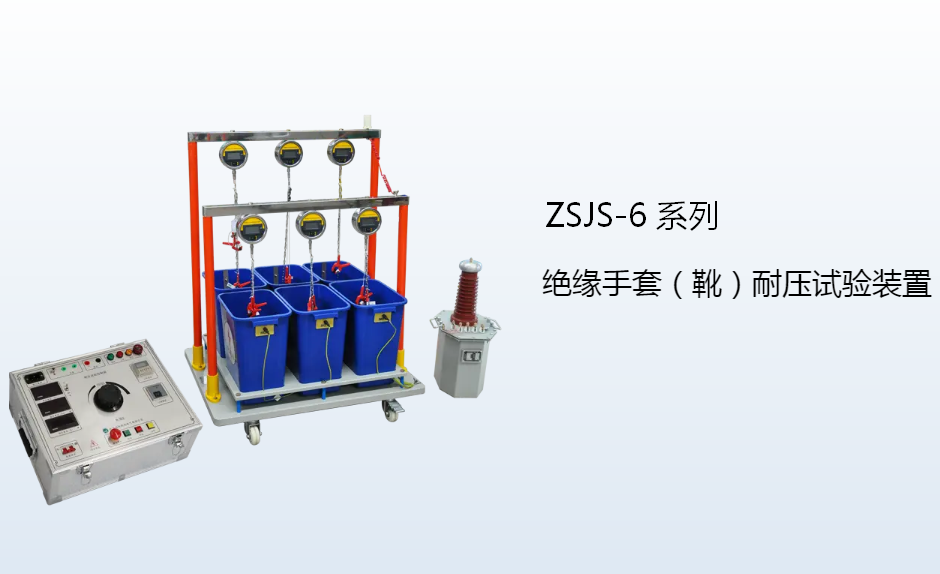

ZSJS-6绝缘手套（靴）耐压试验装置

• 用于绝缘靴 · 绝缘手套（选配：验电器 · 绝缘毯 · 绝缘垫 · 绝缘袖套 · 绝缘服 · 绝缘帽 · 绝缘梯 · 绝缘挡板 · 绝缘凳等绝缘工具的耐压试验）

• 参考标准：GB/T 17622-2008，GB 12011-2009，DL/T 976-2017

• 高压电压、电流、低压电流、时间，4路测量方式

• 可同时检测六只绝缘手套、绝缘手套靴

• 试品适用范围：10kV、35kV、110kV

  简介


• ZSJS-6绝缘手套（靴）耐压试验装置符合国家电力公司《电力安全工器具预防性试验规程》(国电发[2002]777号)要求，符合《规程》对绝缘靴、绝缘手套进行绝缘性预防试验，广泛使用于供电、发电等电力企业。 由高压测试装置和数据处理装置两部分组成。


保障了试验工作者的安全，是理想的绝缘靴(手套)专用设备，可同时测试多双绝缘靴(手套)等试品，并可读取每只的泄漏电流，准确判断不合格的绝缘靴(手套)，结构底部装配脚轮，可随意移动。

特点

1·用于绝缘靴（手套）、绝缘杆批量试验、验电器等的专用设备

2·也可选配相关辅助测试夹具或配套电极装置，进行其它绝缘工具的耐压试验

3·高压电压、电流、低压电流、时间，4路测量方式；

4·实时显示，更直观明了；

5·具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能；

6·高压电流采用分布式结构；

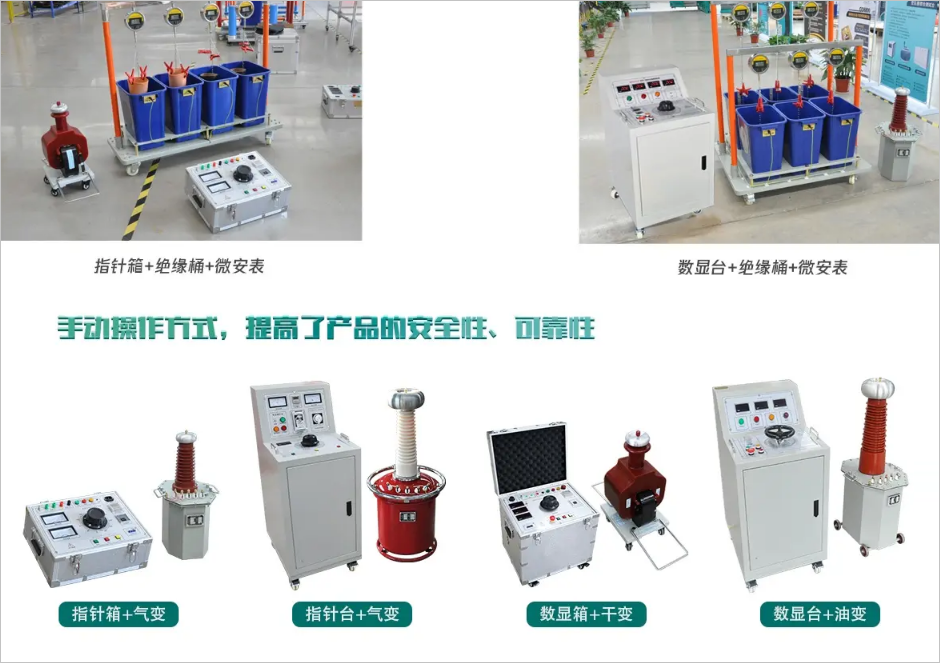

7·配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）

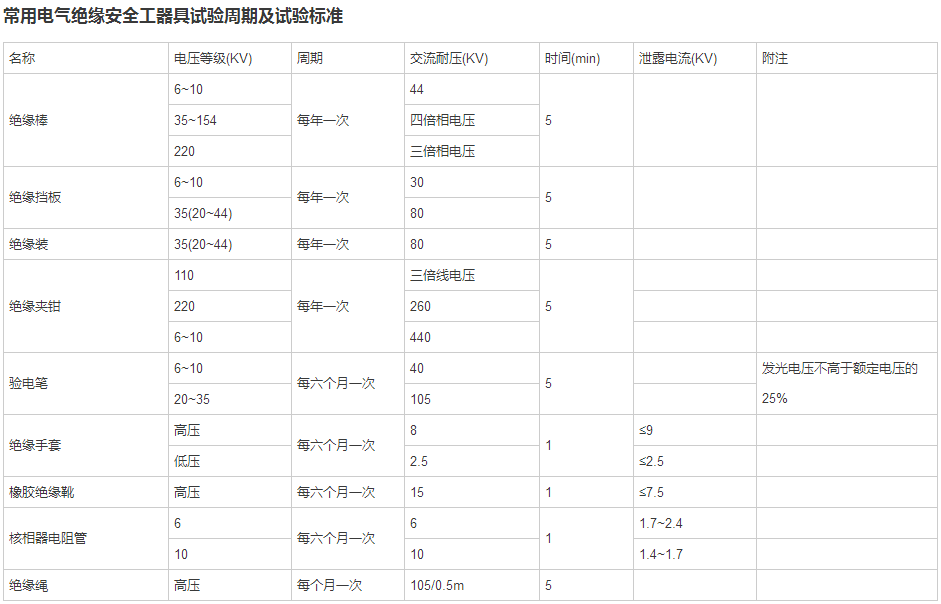

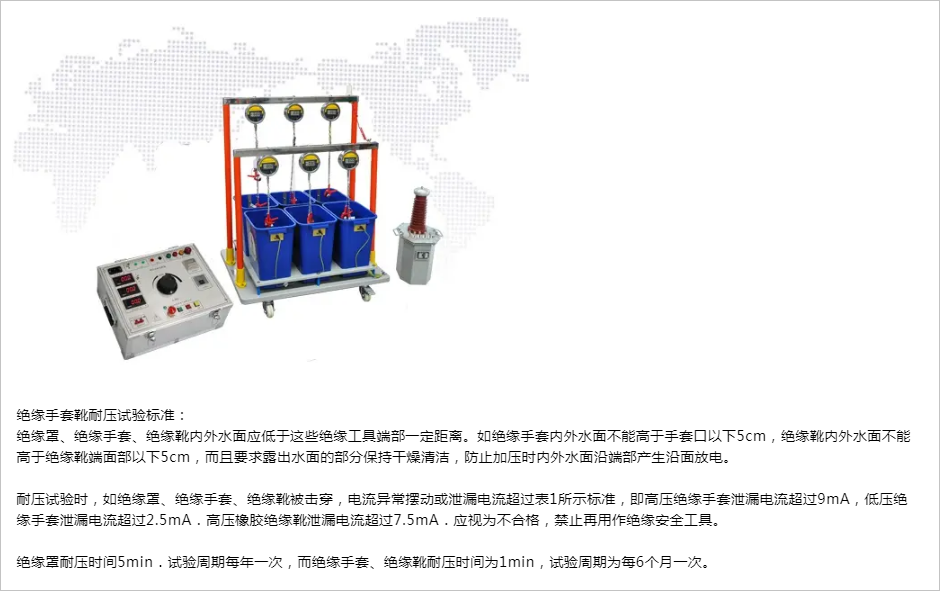

✔ 绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。
✔ 本装置能可靠地鉴别绝缘手套（靴）和绝缘拉杆的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）和多根绝缘杆；配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。
✔ 若选配相关辅助测试夹具或配套电极装置，可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。

ZSJS-6绝缘手套（靴）耐压试验装置				中试所
本装置能可靠地鉴别绝缘手套（靴）和绝缘拉杆的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）和多根绝缘杆；配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。若选配相关辅助测试夹具或配套电极装置，可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。

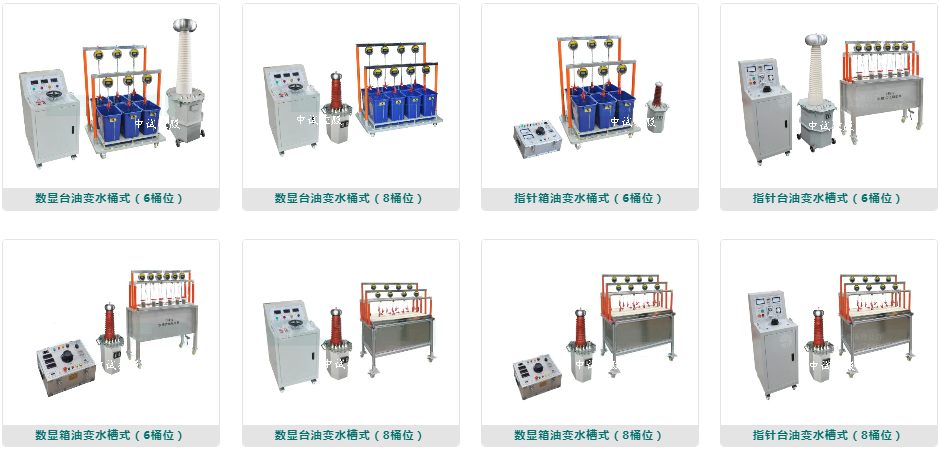

型号	试验工位	采样方式	电极种类	适用范围
ZSJS-65	6	毫安表	胶桶/不锈钢塑料桶	10kV及以下
ZSJS-610	6	毫安表	胶桶/不锈钢塑料桶	35kV及以下
ZSJS-615	6	毫安表	胶桶/不锈钢塑料桶	110kV及以下
输入电压		AC 220V ±10%
低压输出		AC 0-250V
低压电流		0-25A
输出容量		5kVA( 可按客户要求定制更大容量 )
高压电压		0-50kV( 可按客户要求定制更大电压 )
电压测量误差		< ±1.5%
电流测量误差		< ±1.5%
高压泄漏电流量程		30.0mA
泄漏电流测量误差		±（1.5%I+2 个字）
泄漏电流分辩率		0.1mA
计时范围		0-99H
环境温度		－20℃至50℃
可按需定制其他规格
