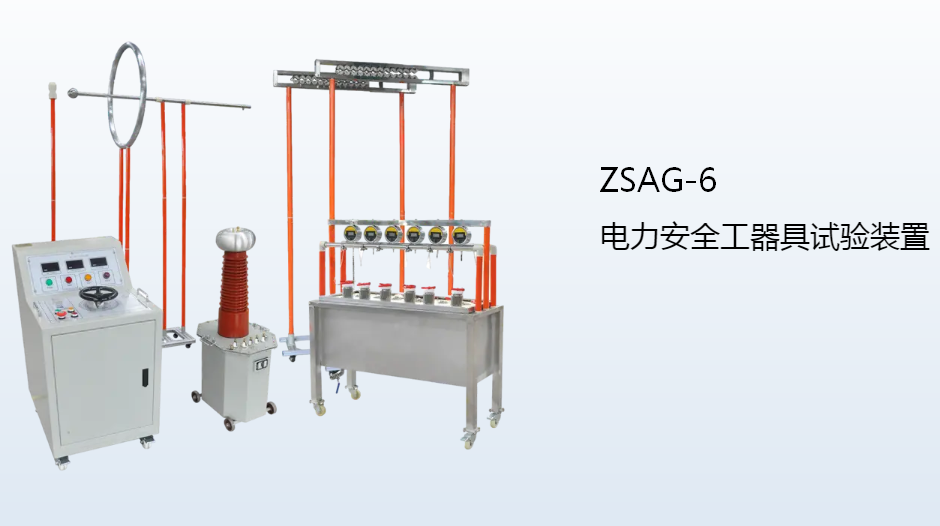

ZSAG-6电力安全工器具试验装置

• 用于绝缘靴 · 绝缘手套 · 验电器 · 绝缘毯 · 绝缘垫 · 绝缘袖套 · 绝缘服 · 绝缘帽 · 绝缘梯 · 绝缘挡板 · 绝缘凳等绝缘工具的耐压试验

• 参考标准：GB/T 17622-2008，GB 12011-2009，DL/T 976-2017

• 高压电压、电流、低压电流、时间，4路测量方式

• 可同时检测六只绝缘手套（靴）和多根绝缘杆

• 试品适用范围：10kV、35kV、110kV

  简介

ZSAG-6电力安全工器具试验装置符合国家电力公司《电力安全工器具预防性试验规程》(国电发[2002]777号)要求，符合《规程》对电力安全工器具绝缘性预防试验，广泛使用于供电、发电等电力企业。

1·用于绝缘靴（手套）、绝缘杆批量试验，验电器等的专用设备；

2·可同时检测六只绝缘手套（靴）和多根绝缘杆；

3·也可选配相关辅助测试夹具或配套电极装置，进行其它绝缘工具的耐压试验。

特点

1· 高压电压、电流、低压电流、时间，4路测量方式。

2· 手动操作方式，提高了产品的安全性、可靠性。

3· 实时显示高压电压、高压电流、低压电流和时间，显示直观明了。

4· 具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能 高压电流采用分布式结构，易于维修，任意一路故障不影响试验；

5· 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能；

6· 采用新型电流继电器，更较精确、更可靠，确保人身及设备安全。

7· 配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）。

参数

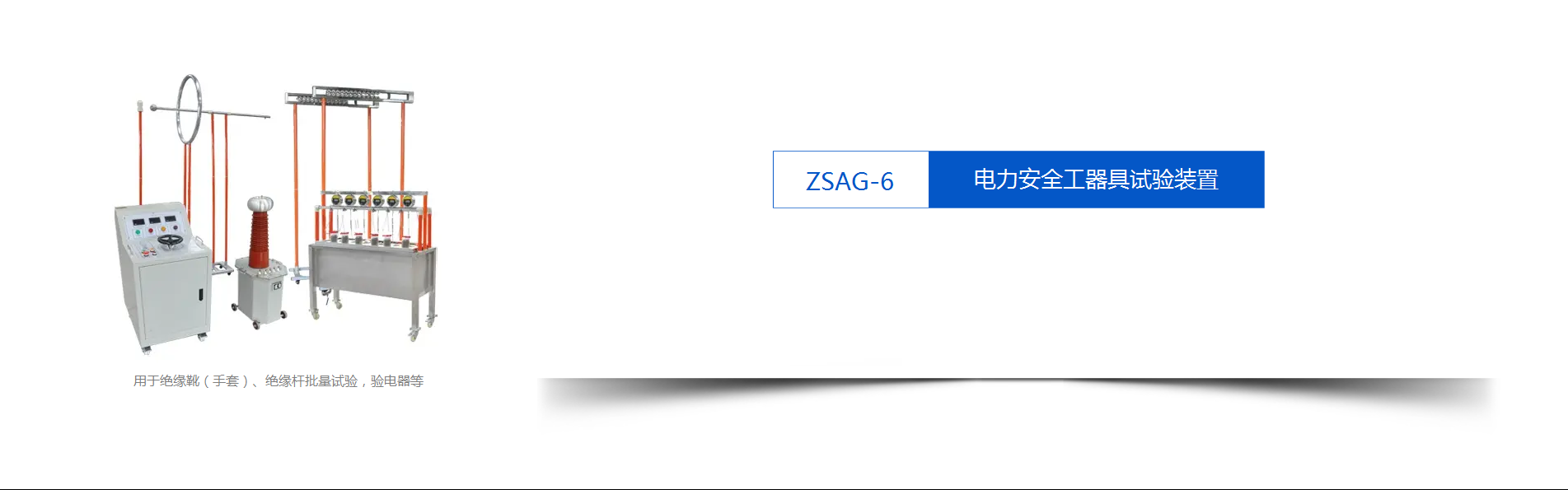

ZSAG-6电力安全工器具试验装置				中试所
1·用于绝缘靴（手套）、绝缘杆批量试验，验电器等的专用设备； 2·可同时检测六只绝缘手套（靴）和多根绝缘杆； 3·也可选配相关辅助测试夹具或配套电极装置，进行其它绝缘工具的耐压试验。

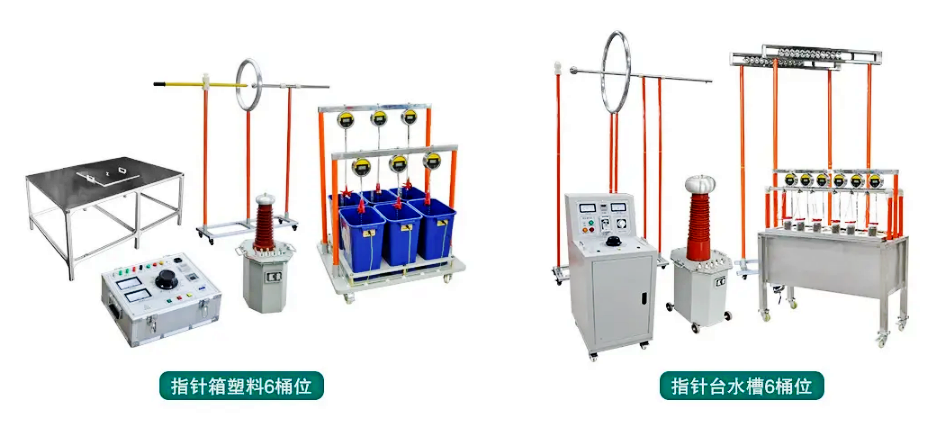

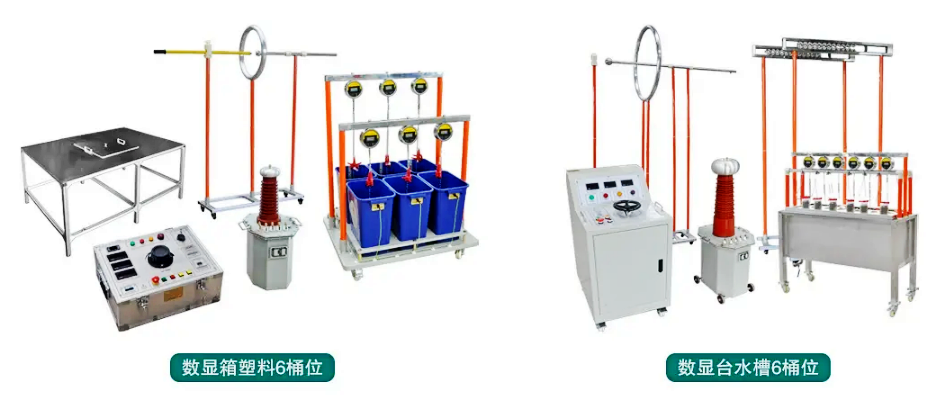

型号	试验工位	采样方式	电极种类	适用范围
ZSAG-65	6	毫安表	胶桶/不锈钢塑料桶	10kV及以下
ZSAG-610	6	毫安表	胶桶/不锈钢塑料桶	35kV及以下
ZSAG-615	6	毫安表	胶桶/不锈钢塑料桶	110kV及以下
输入电压		AC 220V ± 10%
低压输出		AC 0-250V
低压电流		0-25A
输出容量		5 kVA( 可按客户要求定制 )
高压电压		0-50kV
电压测量误差		< ±1.5%
电流测量误差		< ±1.5%
高压泄漏电流量程		30.0mA
泄漏电流测量误差		±（1.5%I+2 个字）
泄漏电流分辩率		0.1mA
计时范围		0-99H
环境温度		－ 20℃至50 ℃
可按需定制其他规格
