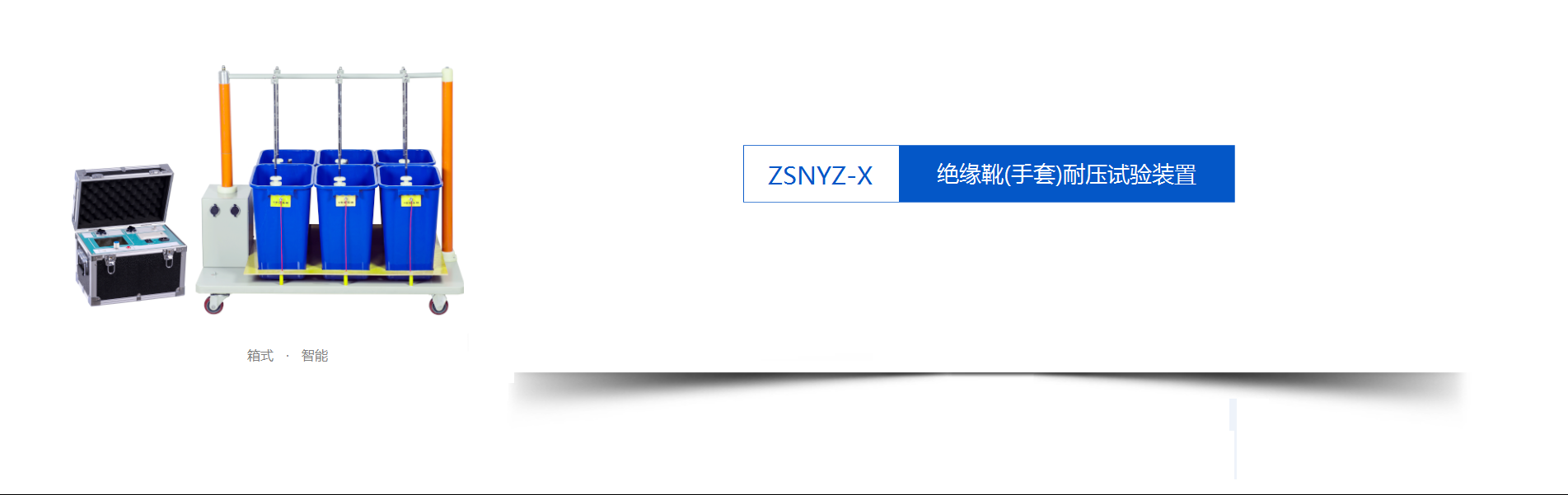

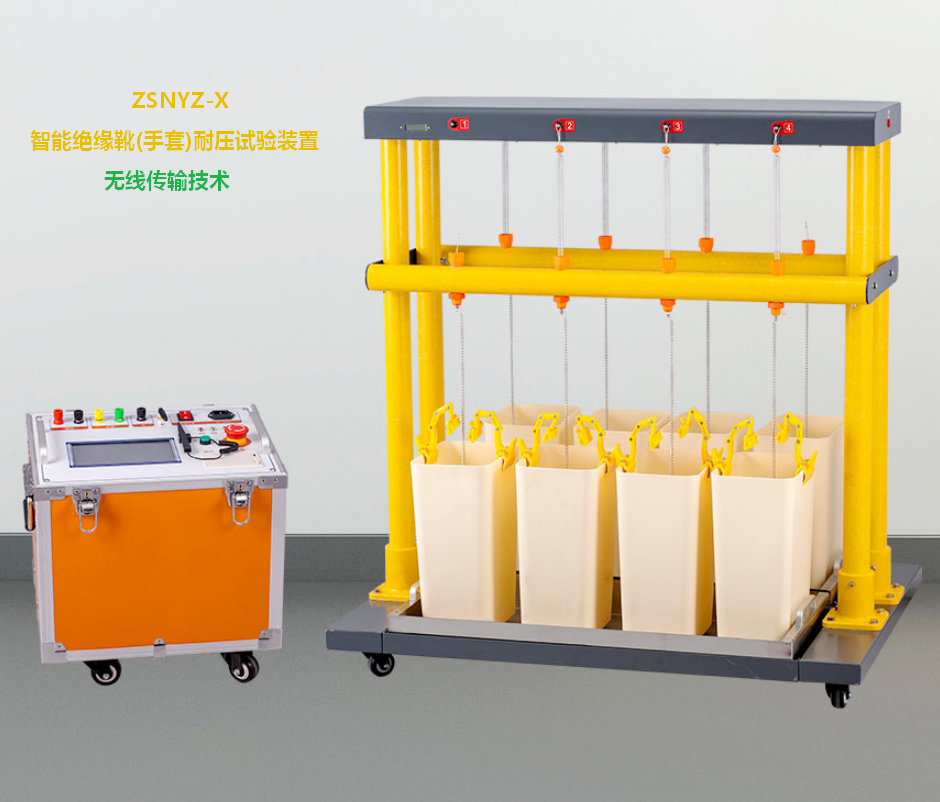

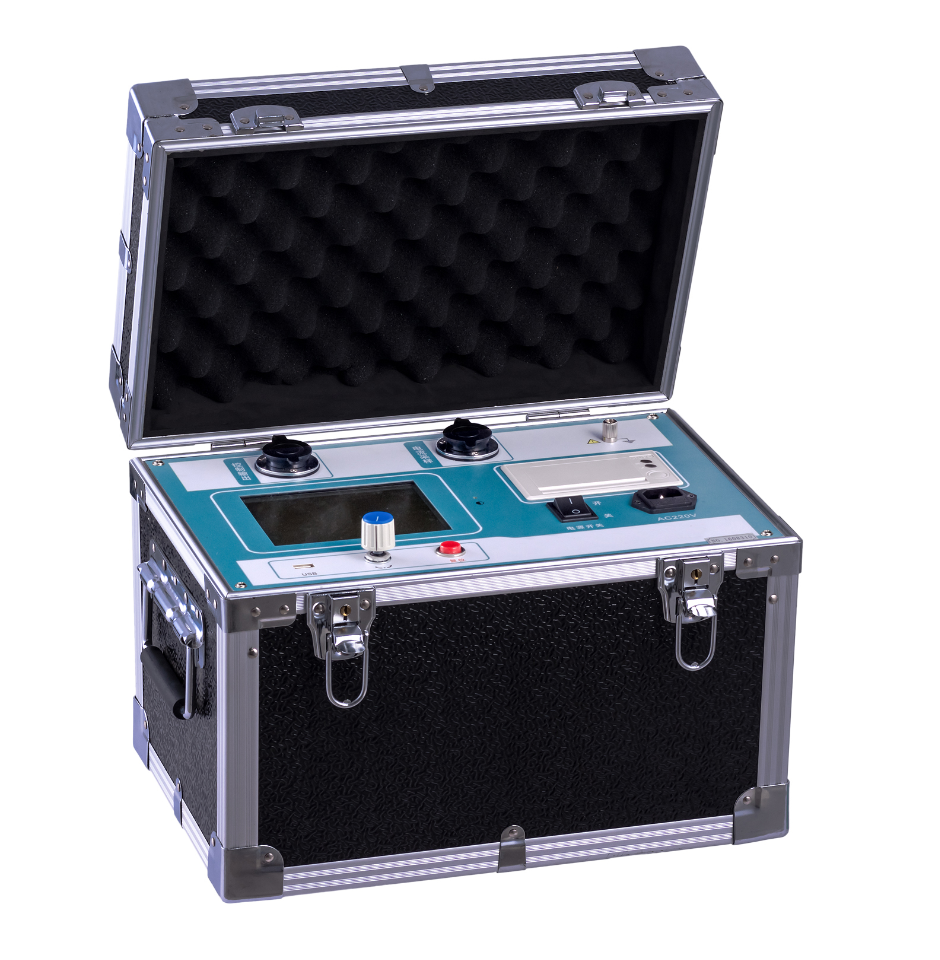

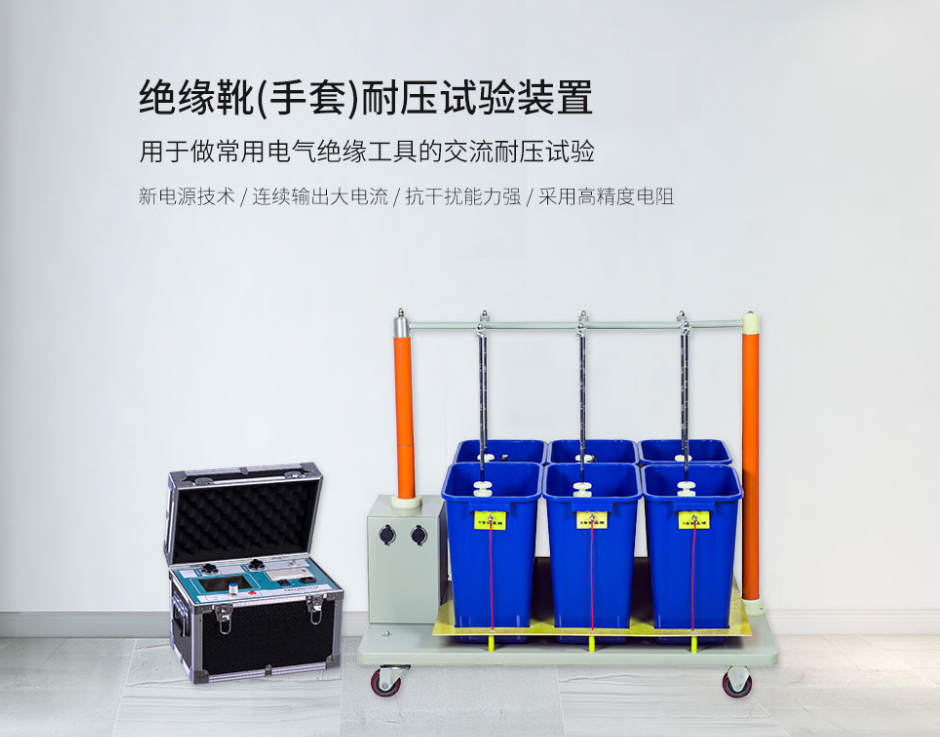

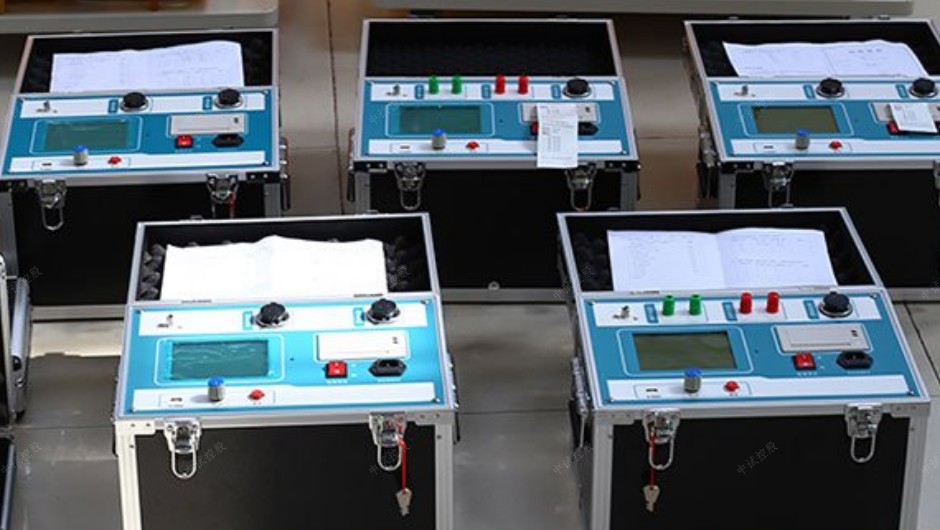

ZSNYZ-X智能绝缘靴(手套)耐压试验装置

• 可靠地鉴别绝缘手套(靴)等试品的泄漏电流、绝缘老化、工频耐压等参数

• 参考标准：GB/T 17622-2008，GB 12011-2009，DL/T 976-2017

• 集高压电源与控制系统一体化

• 全自动升(降)压，自动读出每个被试品的泄漏电流≤1%

• 额定容量：3kVA（5kVA、10kVA），输出电压：0～30kV（50kV、100kV）

  简介

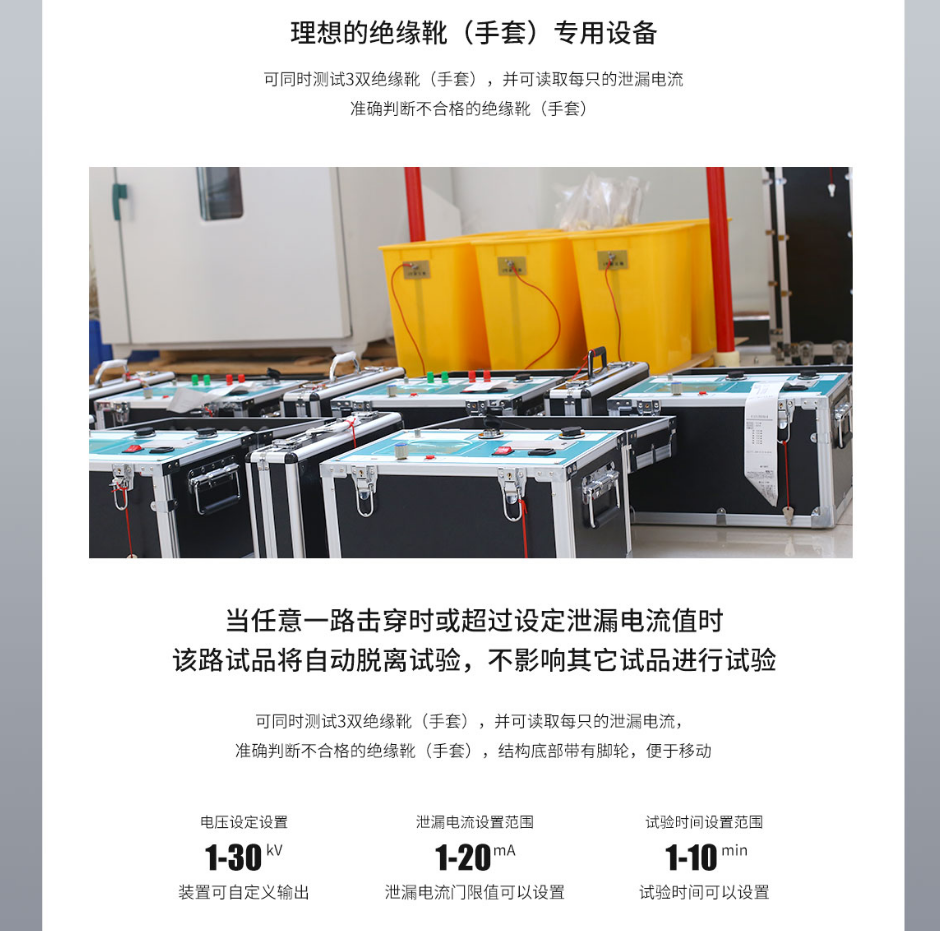

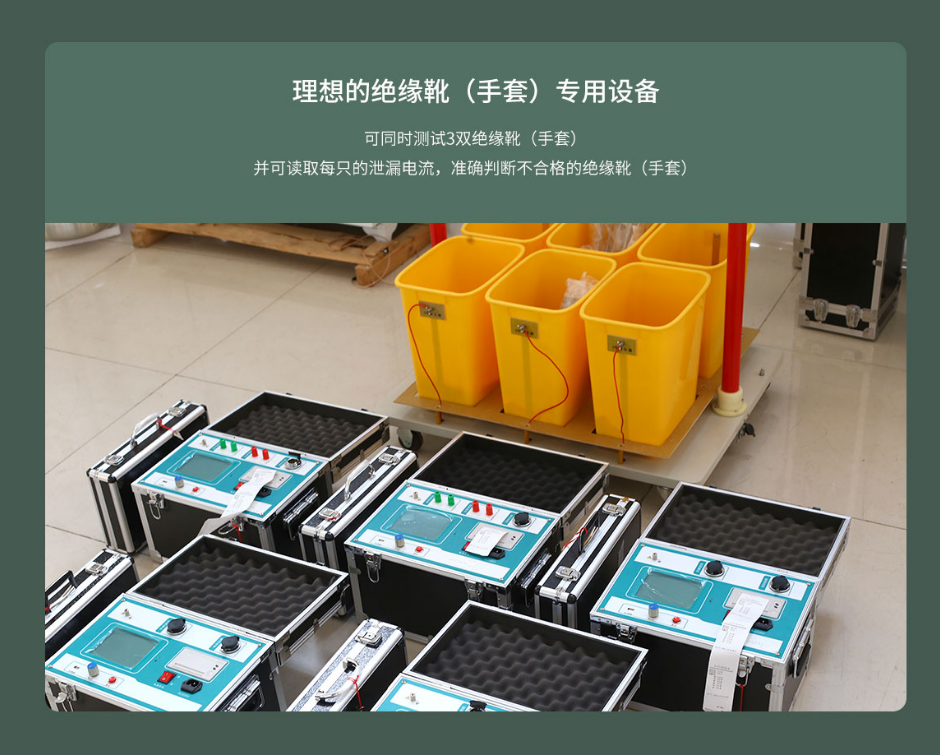

ZSNYZ-X智能绝缘靴(手套)耐压试验装置是我公司根据绝缘靴(手套)的试验规程，并遵从广大用户意见而设计生产的。该智能绝缘靴(手套)耐压试验装置采用全自动升(降)压，自动读出每个被试品的泄漏电流，整个过程全自动完成，自动打印试验数据，有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。智能绝缘靴(手套)耐压试验装置更可靠地鉴别绝缘靴(手套)的泄漏电流，工频耐压等参数。保障了试验工作者的安全，是理想的绝缘靴(手套)专用设备。其主要特点：可同时测试3双绝缘靴(手套)，并可读取每只的泄漏电流，准确判断不合格的绝缘靴(手套)；结构底部装配脚轮，可随意移动。

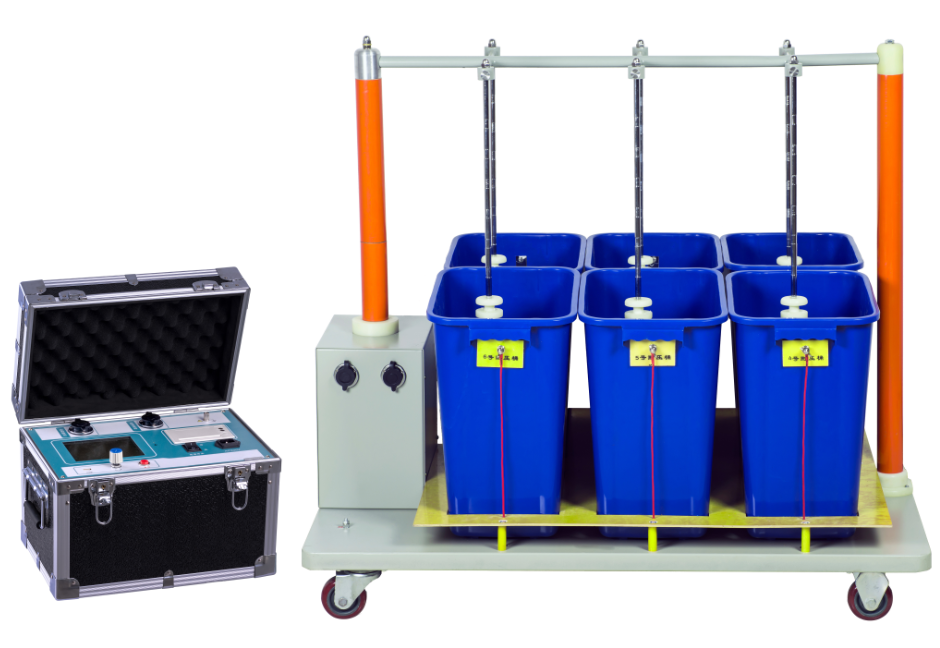

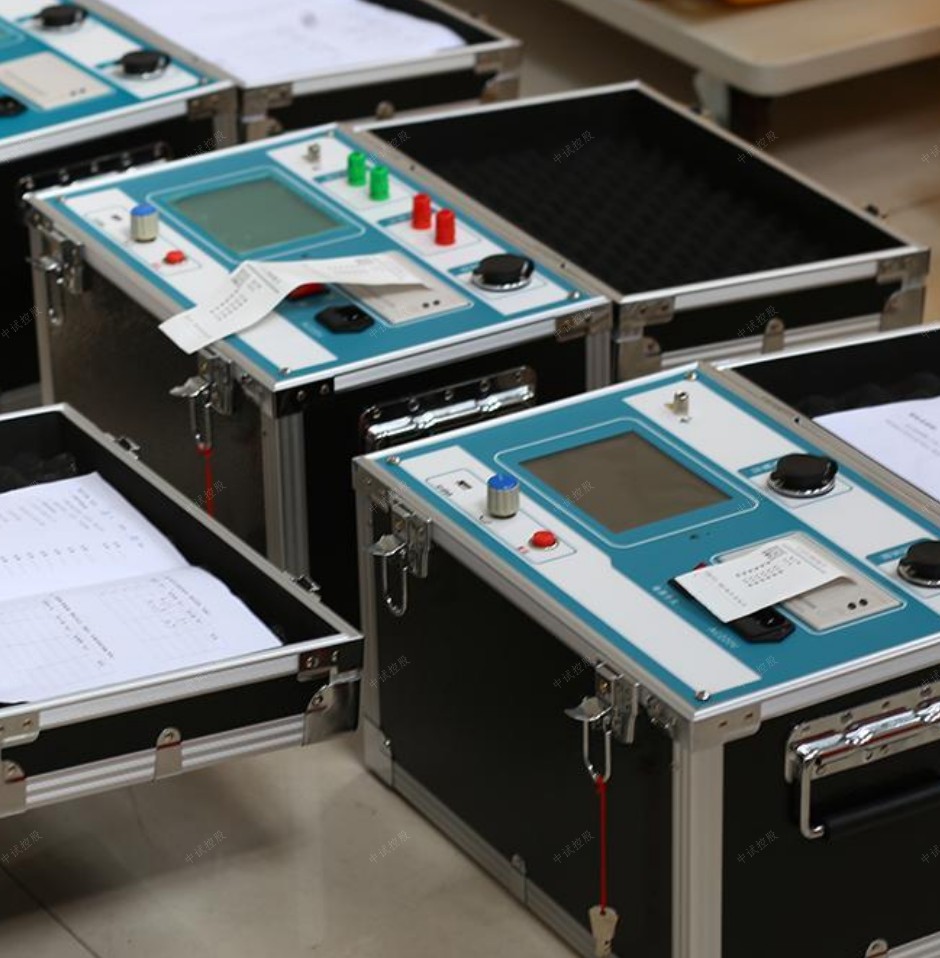

ZSNYZ-X智能绝缘靴(手套)耐压试验装置符合国家电力公司《电力安全工器具预防性试验规程》(国电发[2002]777号)要求，符合《规程》对绝缘靴、绝缘手套进行智能化绝缘性预防试验，广泛使用于供电、发电等电力企业。 成套由高压测试装置和数据处理装置两部分组成。

特点

1、汉字菜单显示，人机对话操作，操作简便；
2、多可6只试件同时试验，提高工作效率；
3、自动打印出测试报告；
4、可以设定参数做其它产品的绝缘性能预防性试验；

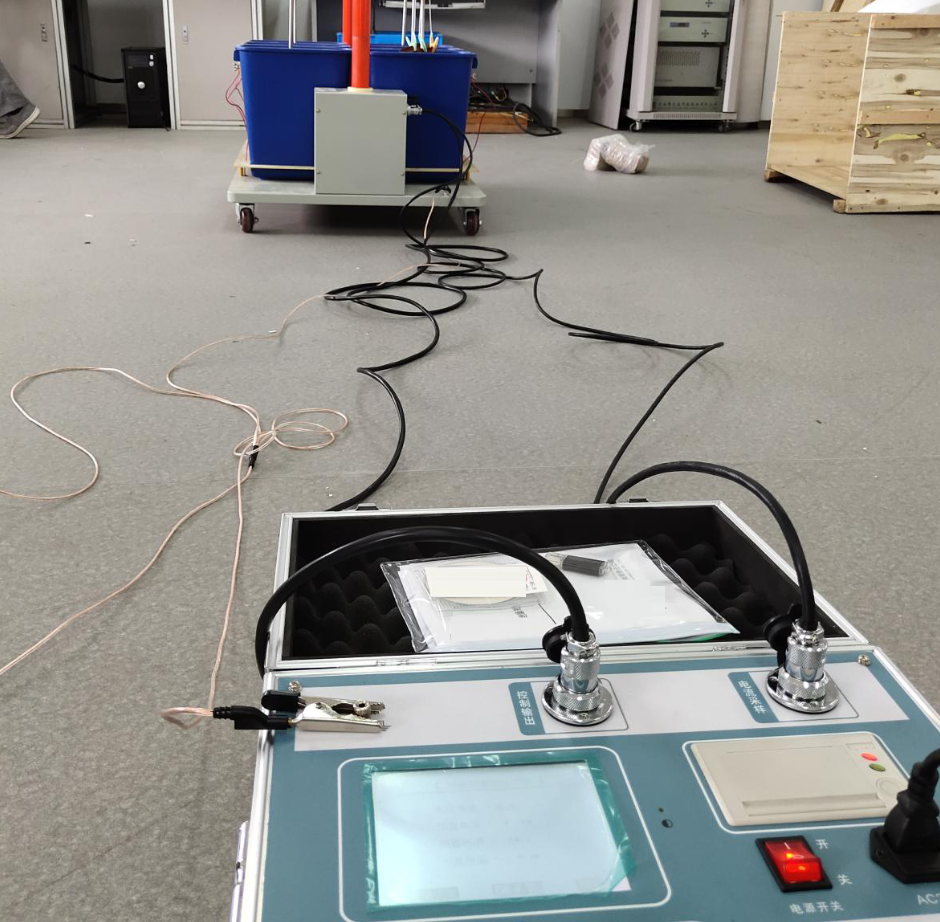

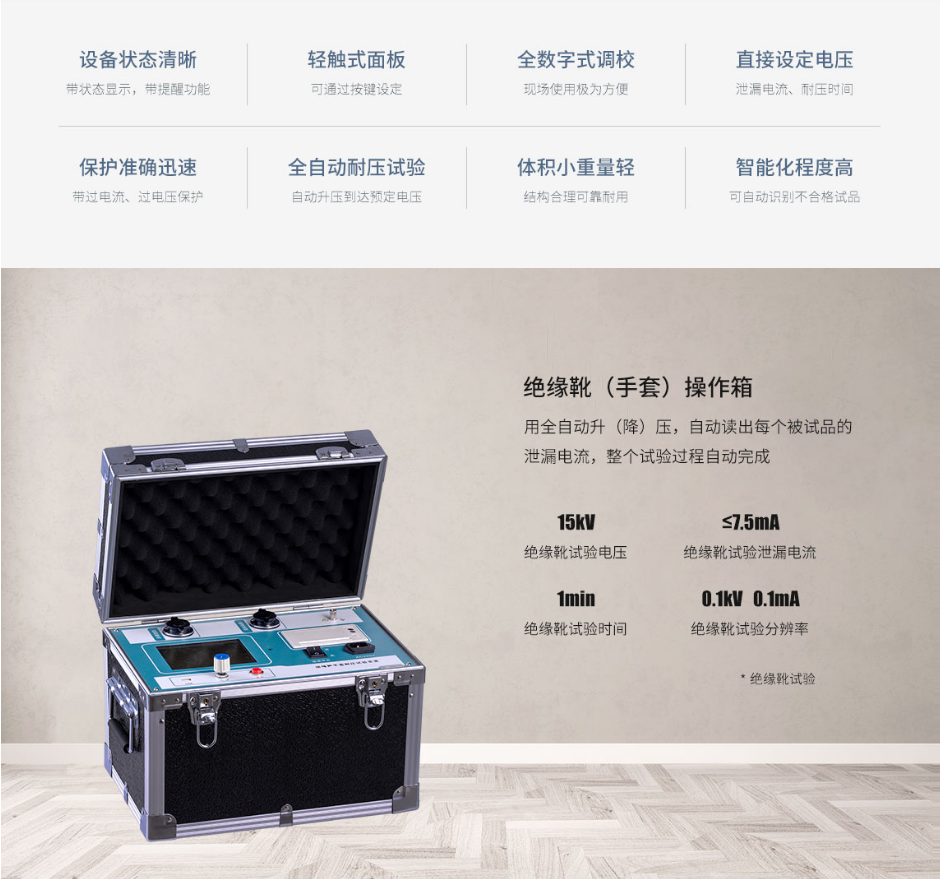

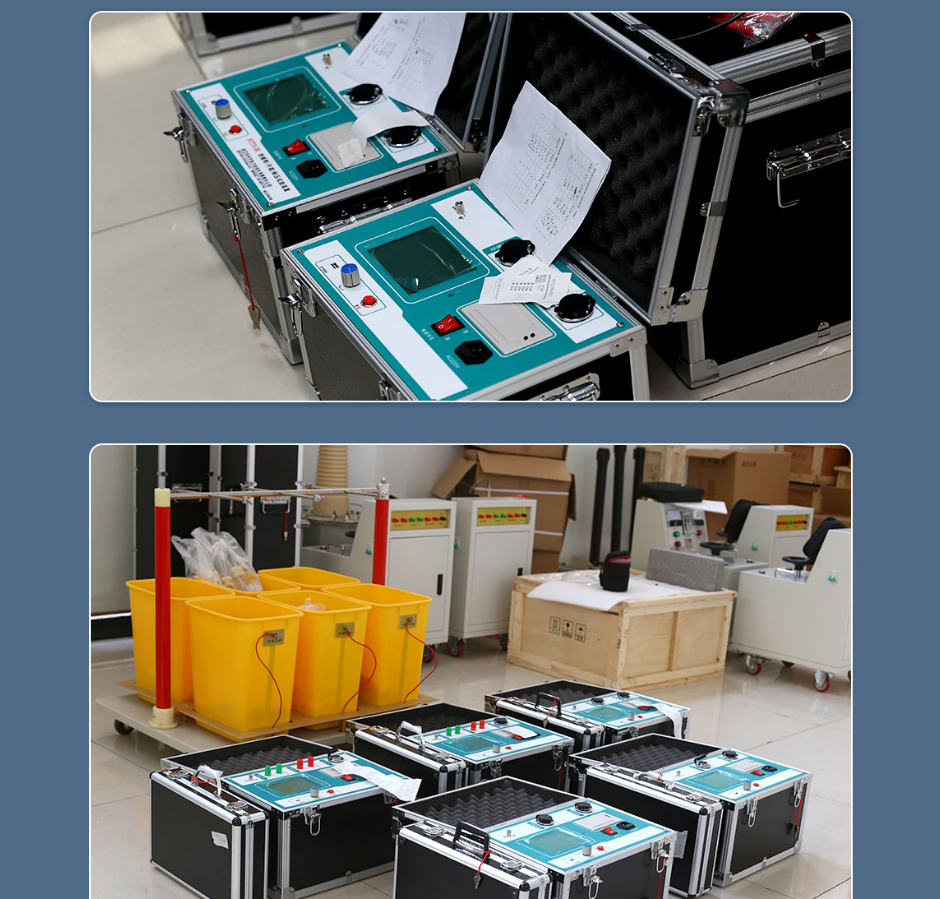

5、整套装置由高压测试装置和数据处理装置两部分组成；
6、可进行绝缘靴、高压绝缘手套、低压绝缘手套的智能化绝缘性能预防性试验，项目齐全；
7、可自行设定参数做其它产品的泄漏电流测量试验；
8、测试过程微电脑控制，升压、降压自动完成；
9、高、低压隔离，安全可靠；

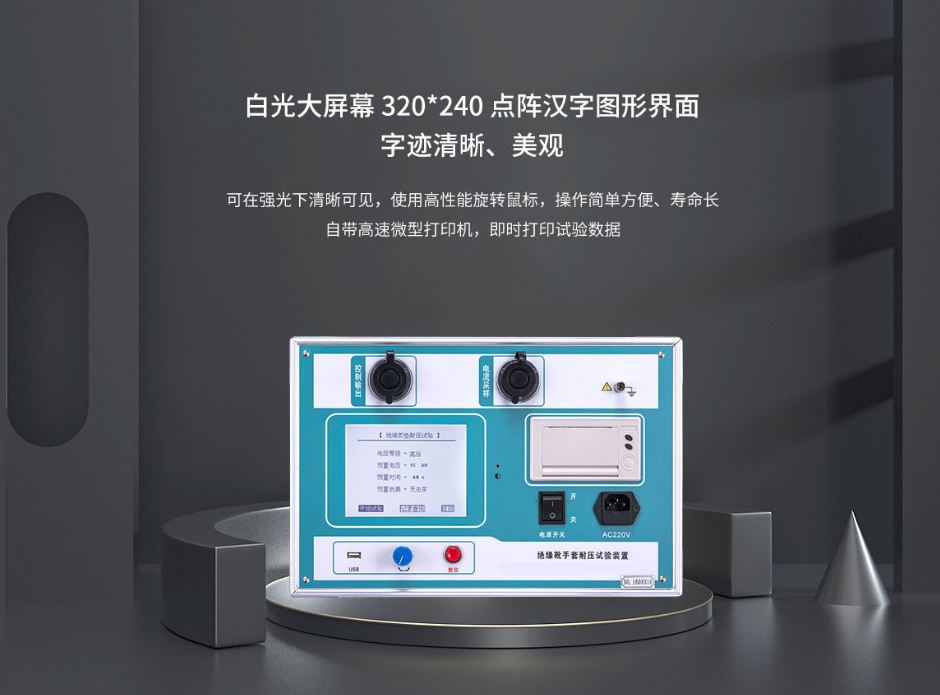

10、320×240液晶显示器、高速热敏打印机；
11、高压电压、低压电流、6路泄漏电流共8路测量方式，高精度传感器和高性能14位AD采集芯片；
12、人机对话全键盘操作方式，智能化工作全过程，任选自动耐压方式和手动耐压方式；
13、实时显示高压电压、低压电流、6路泄漏电流，时间及耐压结果，显示直观明了；
14、自动保存设置数据，掉电后开机后显示上一次的设置数据；

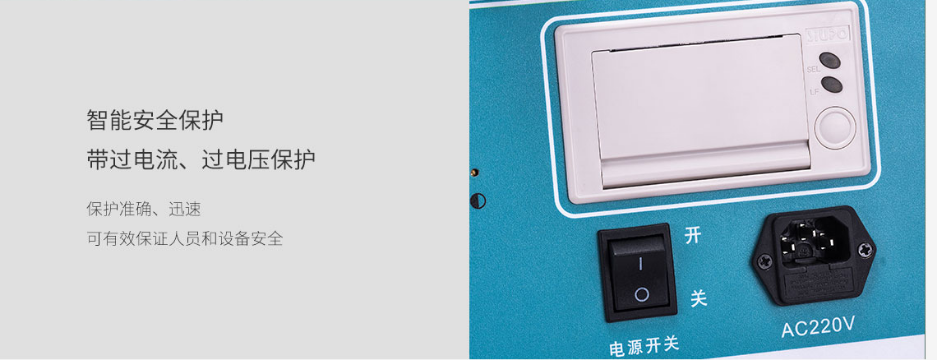

15、完善的过压、过流保护，任意设定输出电压、低压电流上限、泄漏电流上限和计时时间；
16、具有回零检测功能，回零确定后才可进行试验，安全可靠；

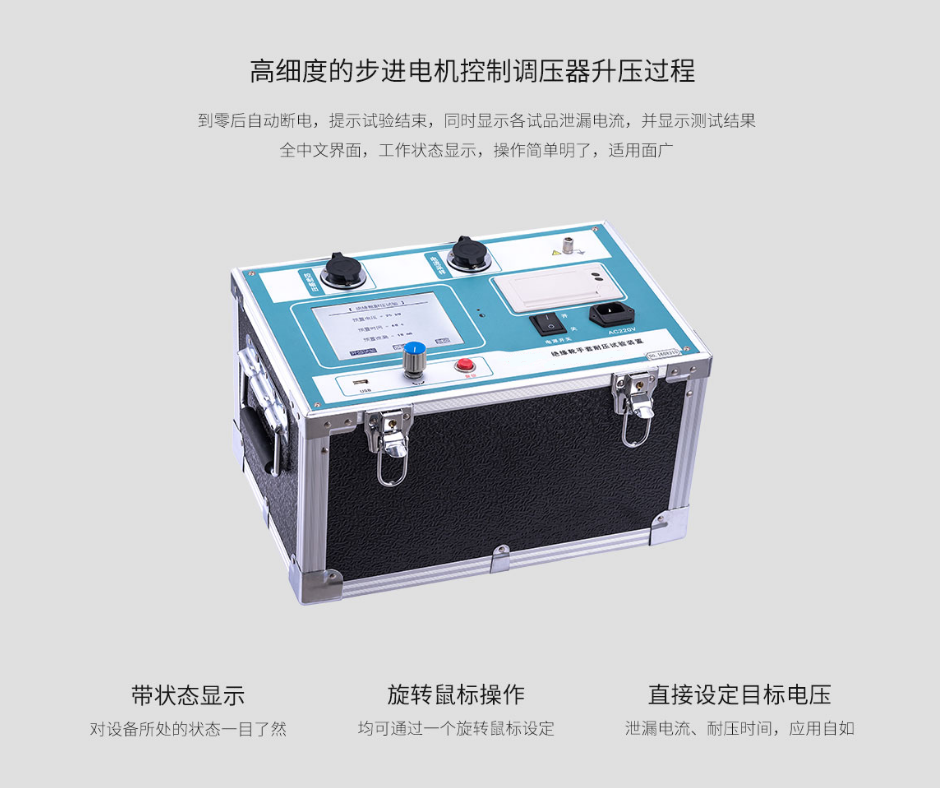

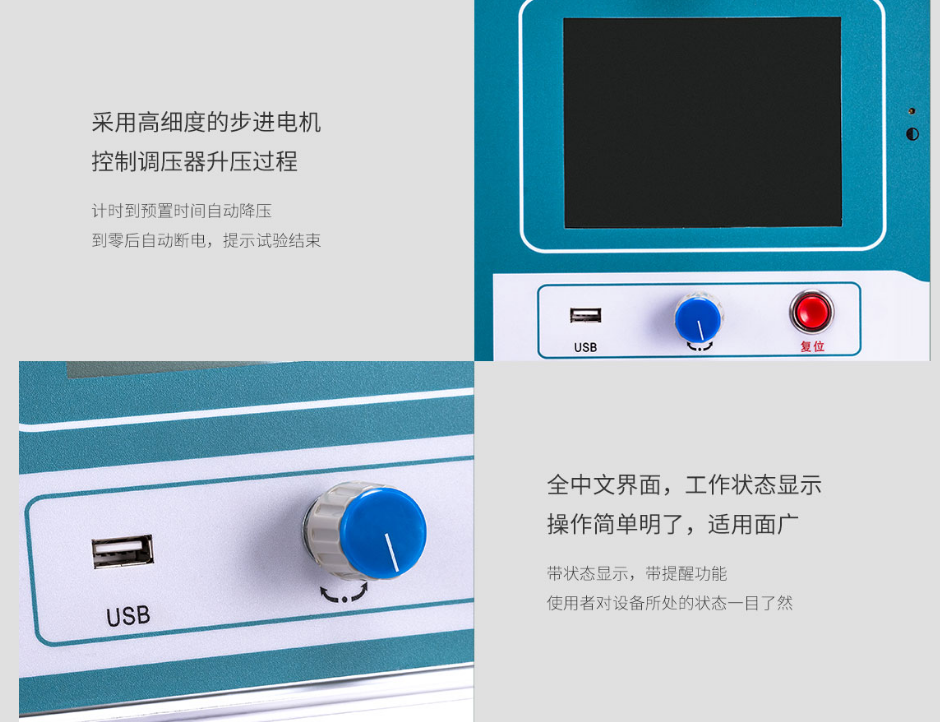

17、逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零；
18、超过设定低压电流上限或泄漏电流上限时自动切断电压输出，降压回零，并发生声光报警；
19、精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境；
20、自动错误诊断，易于发现和解决问题；
21、可选配远程通信、门联锁警灯警铃、外接分压器校验接口等。

试验方法及检验标准

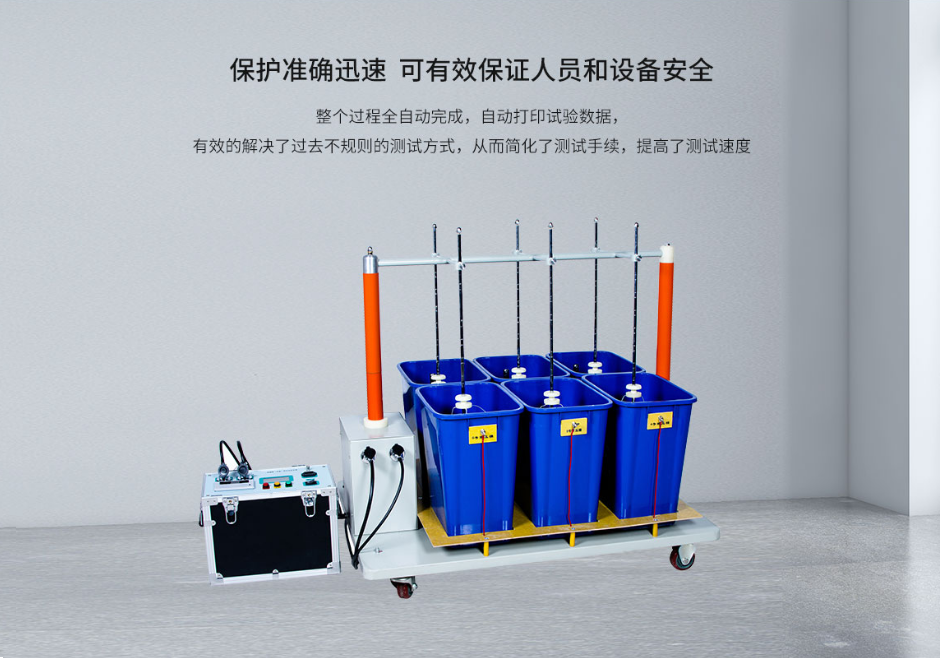

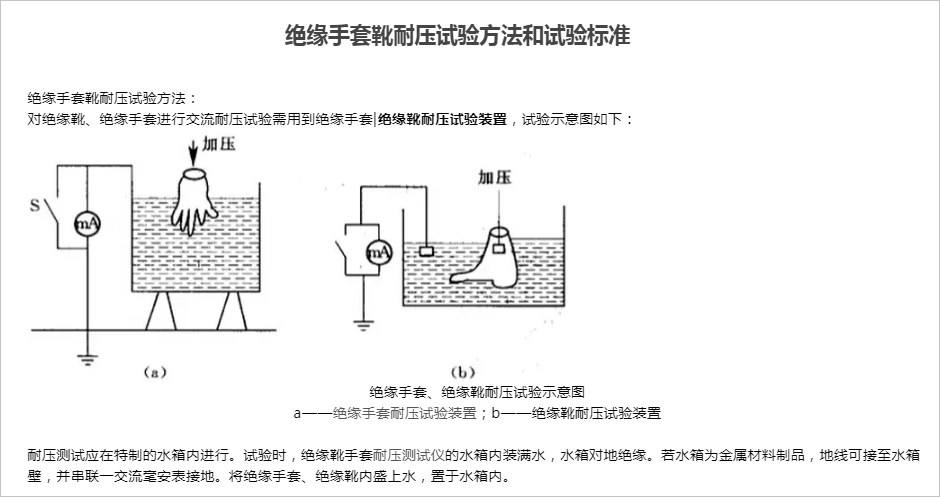

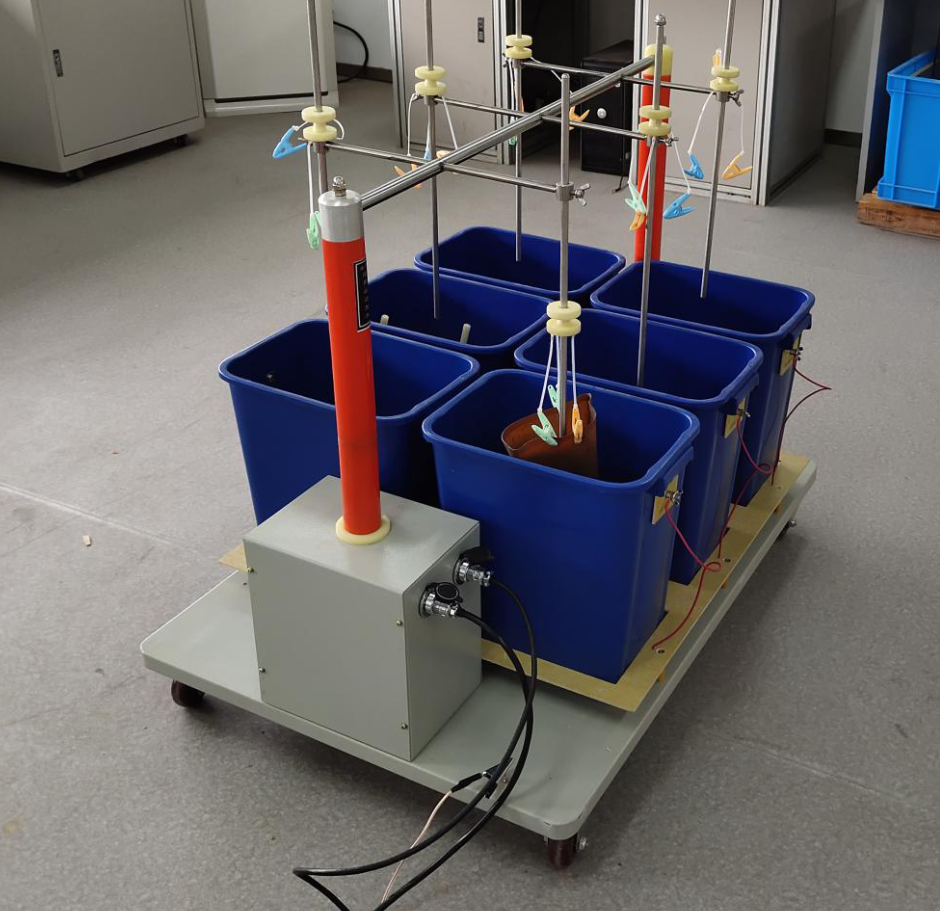

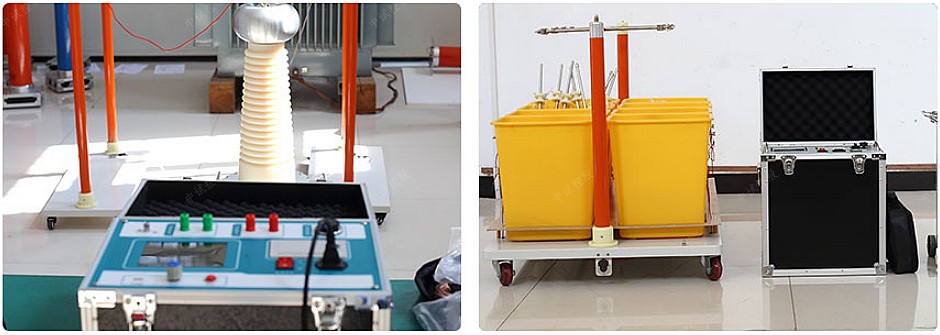

试验应在特制的水箱内进行。试验时，全自动绝缘靴(手套)耐压试验装置的水箱内装满水，水箱对地绝缘。若水箱为金属材料制品，地线可接至水箱壁，并串联一交流毫安表接地。将绝缘手套、绝缘靴内盛上水，置于水箱内。
绝缘罩、绝缘手套、绝缘靴内外水面应低于这些绝缘工具端部一定距离。如绝缘手套内外水面不能高于手套口以下5cm，绝缘靴内外水面不能高于绝缘靴端面部以下5cm，而且要求露出水面的部分保持干燥清洁，防止加压时内外水面沿端部产生沿面放电。

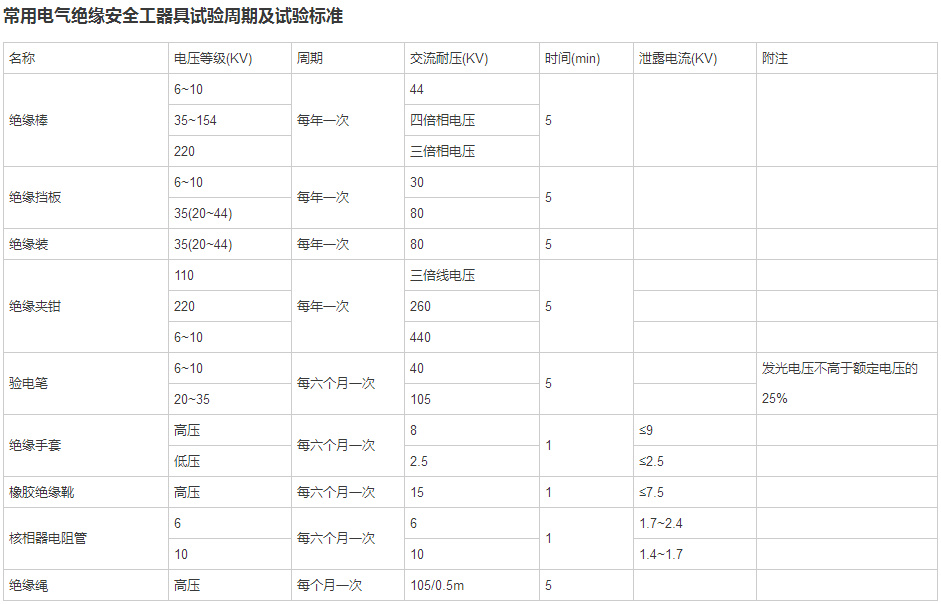

耐压试验时，如绝缘罩、绝缘手套、绝缘靴被击穿，电流异常摆动或泄漏电流超过表1所示标准，即高压绝缘手套泄漏电流超过9mA，低压绝缘手套泄漏电流超过2.5mA．高压橡胶绝缘靴泄漏电流超过7.5mA．应视为不合格，禁止再用作绝缘安全工具。
绝缘罩耐压时间5min．试验周期每年一次，而绝缘手套、绝缘靴耐压时间为1min，试验周期为每6个月一次。

参数

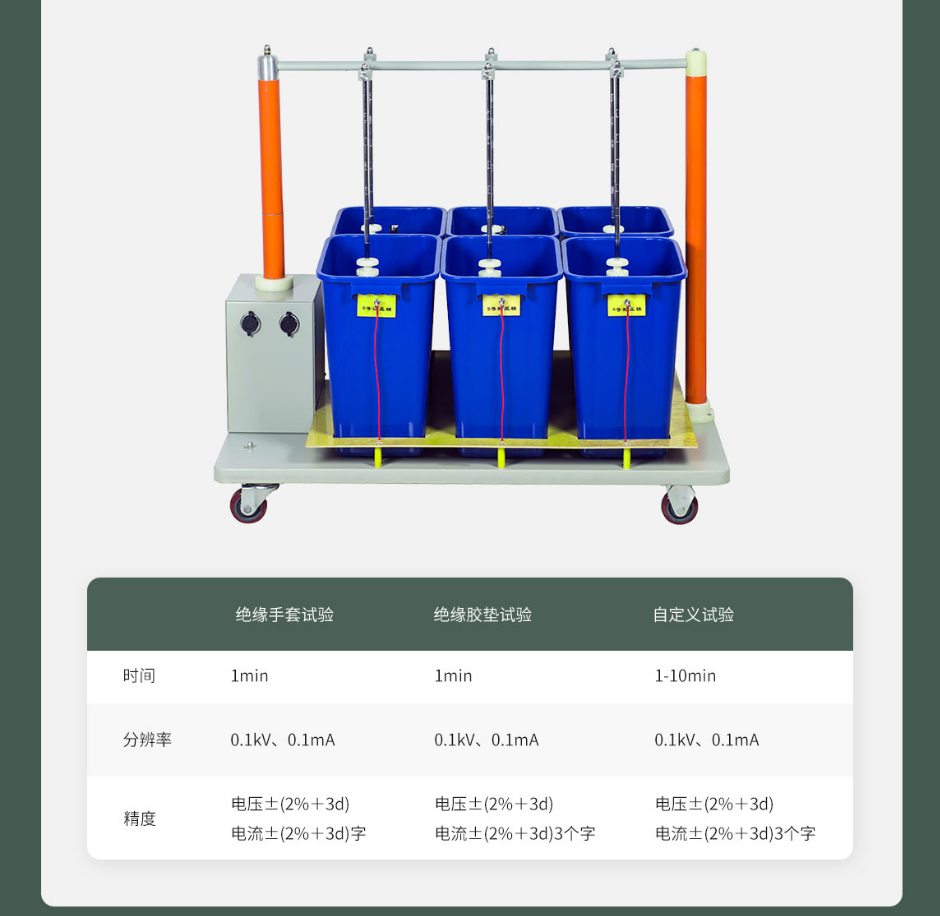

ZSNYZ-X 绝缘靴(手套)耐压试验装置（智能、箱式）		中试所
本装置能可靠地鉴别绝缘手套（靴）和绝缘拉杆的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）和多根绝缘杆；配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。若选配相关辅助测试夹具或配套电极装置，可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。
绝缘靴试验	电压	25kV
	泄漏电流	≤10mA
	时间	1min
	分辨力	0.1kV、0.1mA
	精度	电压±（2%＋3d）电流±（2%＋3d）3 个字）
绝缘手套试验	电压	高压：8kV 低压 2.5kV
	泄漏电流	≤9mA
	时间	1min
	分辨力	0.1kV、0.1mA
	精度	电压±（2%＋3d）电流±（2%＋3d）字）
绝缘胶垫试验	电压	高压：15kV 低压：3.5kV
	泄漏电流	无击穿
	时间	1min
	分辨力	0.1kV、0.1mA
	精度	电压±（2%＋3d）电流±（2%＋3d）3 个字）
自定义试验	电压	1-30kV
	泄漏电流	1-20mA
	时间	1-10min
	分辨力	0.1kV、0.1mA
	精度	电压±（2%＋3d）电流±（2%＋3d）3 个字）

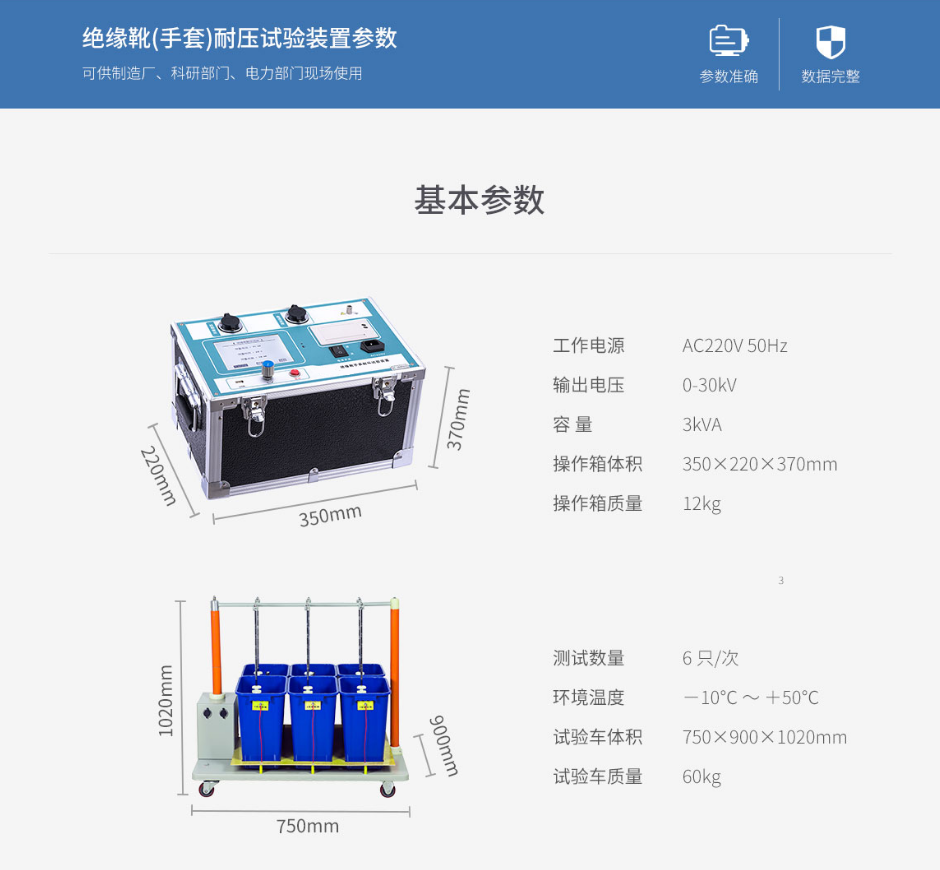

工作电源	AC220V 50HZ
输出电压	0-30kV（可定制50KV、100KV、150KV）
容 量	3kVA（可定制5KVA、10KVA、15KVA）
测试数量	6 只/次（可定制8只/次、10只/次、12只/次）
环境温度	－10℃ ～ ＋50℃
操作箱体积	35*22*37cm
操作箱质量	10kg
试验车体积	75*90*102cm
试验车质量	26kg (铝合金材料)

附件清单

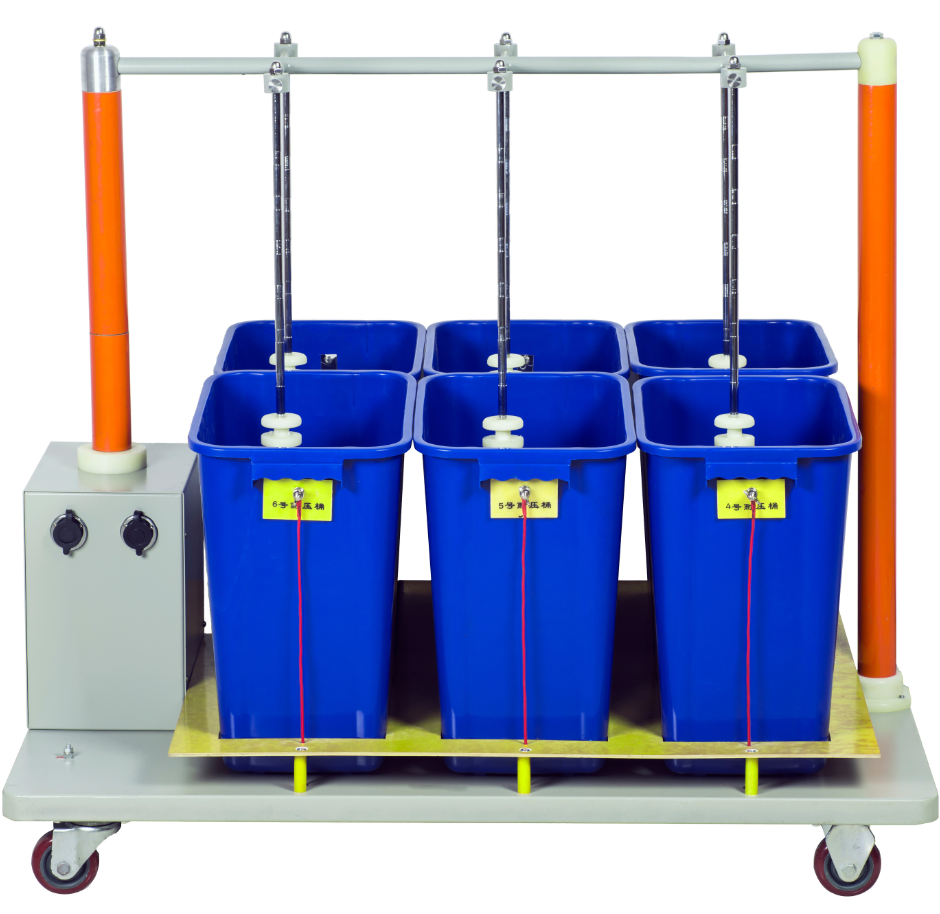

绝缘靴（手套）试验车	1

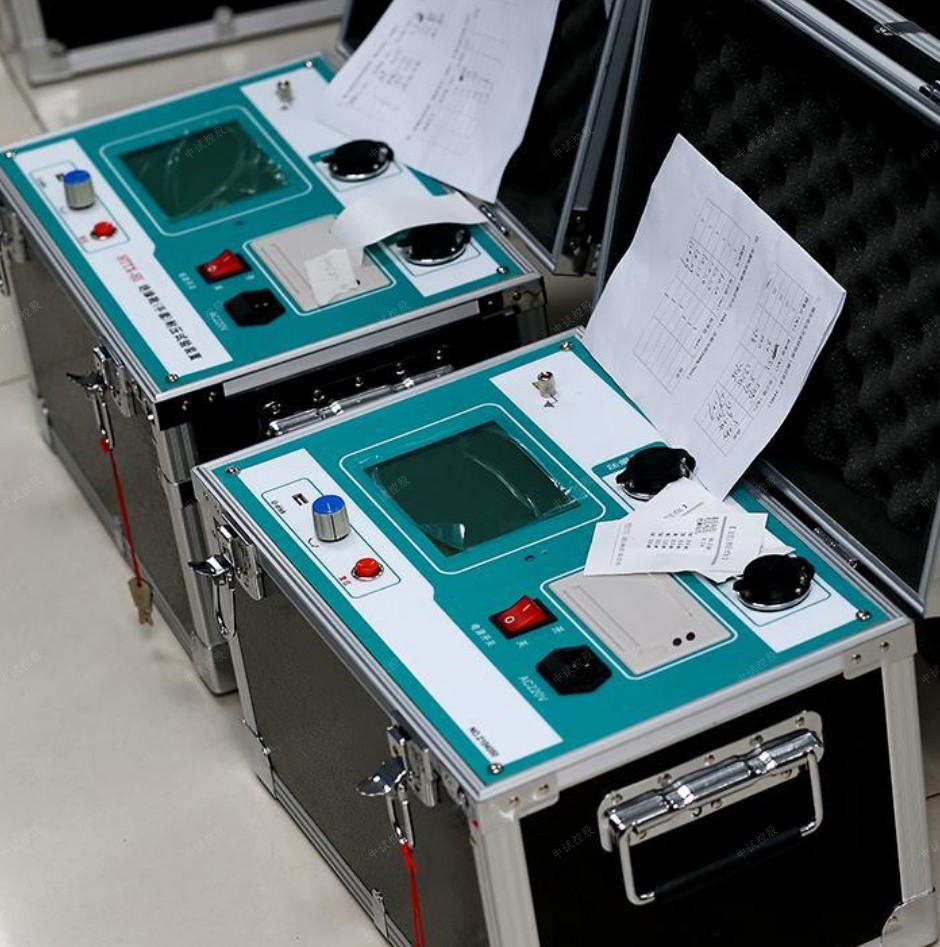

绝缘靴（手套）操作箱	1
小钢球	2
试验海绵及桶内支架	6
测试电级及测试夹	6
AC 220V电源线	2
接地线	1
U盘	1
保险管	2
打印纸	3
可按需定制其他规格
























































ZSNYZ-X 绝缘靴(手套)耐压试验装置（智能、箱式）		中试所
本装置能可靠地鉴别绝缘手套（靴）和绝缘拉杆的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）和多根绝缘杆；配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。若选配相关辅助测试夹具或配套电极装置，可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。
绝缘靴试验	电压	25kV
	泄漏电流	≤10mA
	时间	1min
	分辨力	0.1kV、0.1mA
	精度	电压±（2%＋3d）电流±（2%＋3d）3 个字）
绝缘手套试验	电压	高压：8kV 低压 2.5kV
	泄漏电流	≤9mA
	时间	1min
	分辨力	0.1kV、0.1mA
	精度	电压±（2%＋3d）电流±（2%＋3d）字）
绝缘胶垫试验	电压	高压：15kV 低压：3.5kV
	泄漏电流	无击穿
	时间	1min
	分辨力	0.1kV、0.1mA
	精度	电压±（2%＋3d）电流±（2%＋3d）3 个字）
自定义试验	电压	1-30kV
	泄漏电流	1-20mA
	时间	1-10min
	分辨力	0.1kV、0.1mA
	精度	电压±（2%＋3d）电流±（2%＋3d）3 个字）
工作电源	AC220V 50HZ
输出电压	0-30kV（可定制50KV、100KV、150KV）
容 量	3kVA（可定制5KVA、10KVA、15KVA）
测试数量	6 只/次（可定制8只/次、10只/次、12只/次）
环境温度	－10℃ ～ ＋50℃
操作箱体积	35*22*37cm
操作箱质量	12kg
试验车体积	75*90*102cm
试验车质量	32kg (铝合金材料)
