测试各种高压电力设备介损正切值及电容量，如：变压器绕组 ▪ 变压器套管 ▪ 电流互感器末屏 ▪ 断路器(压开关) ▪ 电力电缆 ▪ 绝缘材料 ▪ 磁式及电容式电压互感器的介损测试等
参考标准：DL/T 962-2005，DL/T 474.3-2018
四通道同时测试
支持U盘数据存储，LCR (电容、电阻、电感)测试
内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试

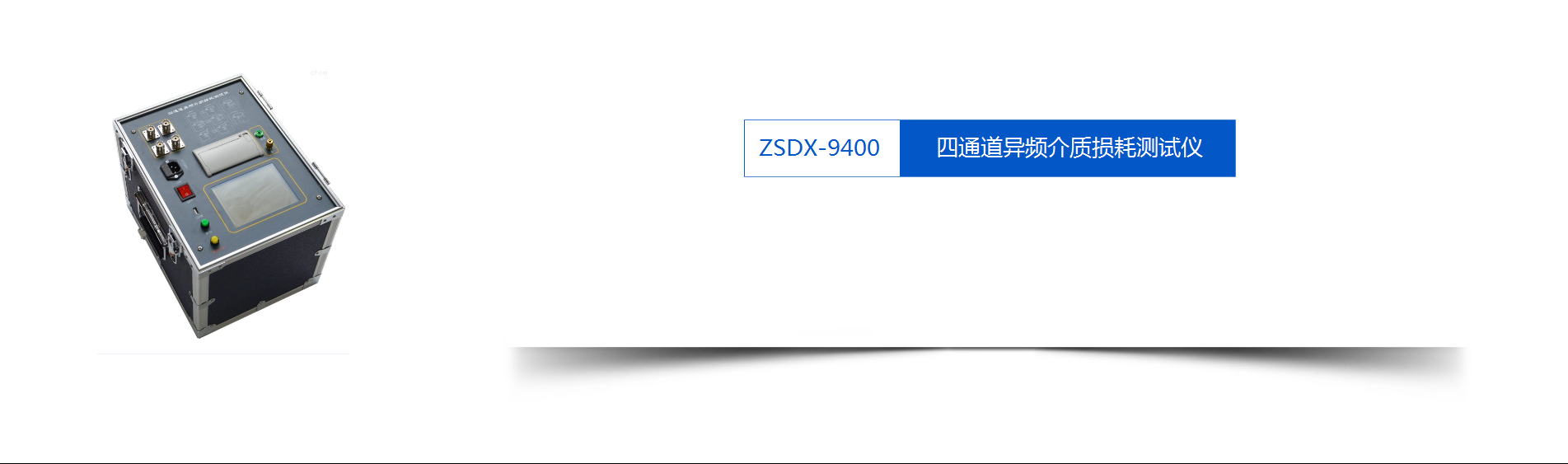

1·ZSDX-9400四通道异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。
2·仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50Hz、47.5Hz*.5Hz、45Hz-Hz、60Hz、57.5Hz2.5Hz、55Hz5Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。
3·正接法，反接法，CVT自激法(C1、 C2同时测试) ; CVT变比和电压角差测试;支持外高压，外标准测试;支持U盘数据存储; LCR (电容、电阻、电感)测试;多通道(正接法四通道，反接法一通道)测试。

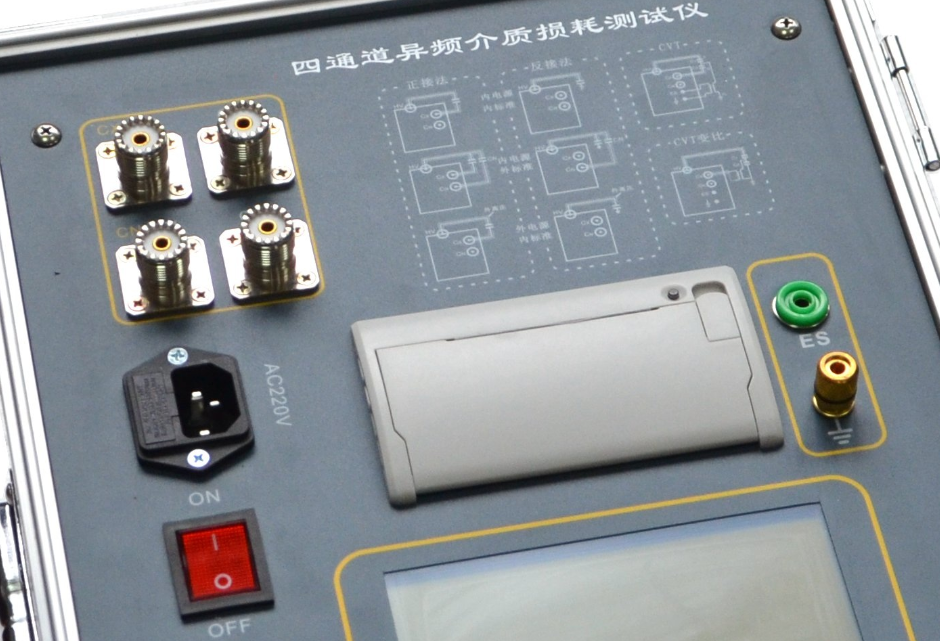

1·四通道同时测试。

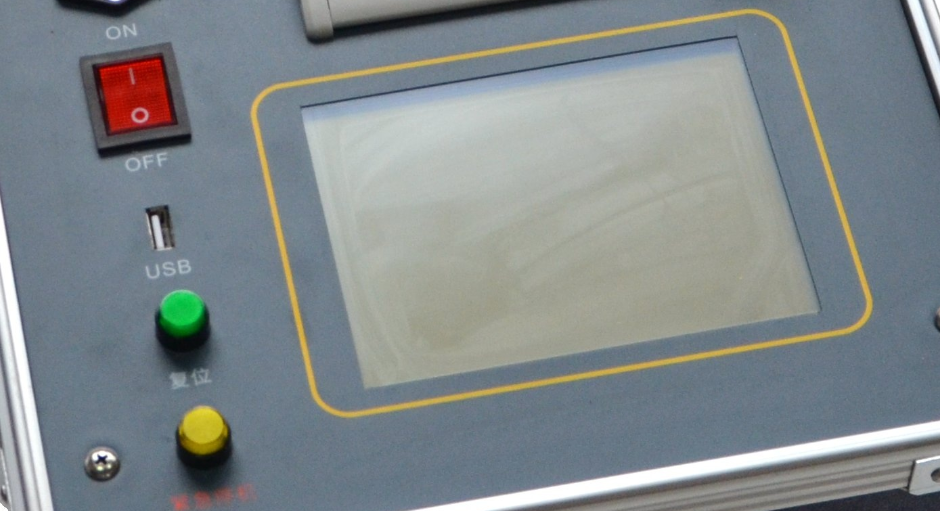

2·超大液晶中文显示
操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。
3·海量存储数据
仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
4·科学先进的数据管理
仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据。
5·多种测试模式
仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压情况下可以做高电压（大于10kV）介质损耗。
6·CVT测试一步到位
该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。
7·不拆高压引线测量CVT
仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。
8·CVT反接屏蔽法测量C0
仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。
9·高速采样信号
仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。
10·电容、电阻、电感测试功能。
11·多重保护安全可靠
12·仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。仪器还具备设置接地检测功能，确保不接地设备不允许升压。

介质损耗测试仪的专题

一、测量介质损耗角正切值tg 有何意义？

介质损耗角正切值又称介质损耗因数或简称介损。测量介质损耗因数是一项灵敏度很高的试验项目，它可以发现电力设备绝缘整体受潮、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷。例如：某台变压器的套管，正常tg 值为0.5％，而当受潮后tg 值为3.5％，两个数据相差7倍；而用测量绝缘电阻检测，受潮前后的数值相差不大。

由于测量介质损耗因数对反映上述缺陷具有较高的灵敏度，所以在电工制造及电力设备交接和预防性试验中都得到了广泛的应用。变压器、发电机、断路器等电气设备的介损测试《规程》都作了规定。

二、当前国内介损测试仪的现状及技术难点？

介损测试仪的技术发展很快，以前在电力系统广泛使用的QS1西林电桥正被智能型的介损测试仪取代，新一代的介损测试仪均内置升压设备和标准电容，并且具有操作简单、数据准确、试验结果读取方便等特征。虽然目前介损测试技术发展很快，但与国际水平相比，在很多方面仍有很大差距，差距主要表现在以下几个方面：

（1）抗干扰能力

由于介质损耗测试是一个灵敏度很高的项目，因此测试数据也极易受到外界电场的干扰，目前介损测试仪采取的抗干扰方法主要有：倒相法、移相法、异频法等。虽然这些方法能在一定程度下解决干扰的问题，但当外界干扰很强的情况下，仍会产生较大的偏差。

（2）反接法的测试精度问题

现场很多电力设备均已接地，因此必须使用反接法进行检测，但反接时，影响测试数据的因素较多，往往数据会有很大偏差，特别是当被试品容量较小（如套管），高压导线拖地测试时（有些介损测试仪所配高压导线虽能拖地使用，但对地泄漏电流较大），会严重影响测试的准确度。

三、什么是“全自动反干扰源”，与其它几种抗干扰方法相比有何特点？

所谓“全自动反干扰源”，即仪器内部有一套检测装置，能检测到外界干扰信号的幅值和相位，将相关信息传送给CPU，CPU输出指令给“反干扰源控制装置”，该装置会在仪器内部产生一个和干扰信号幅值相同但相位相反的“反干扰信号”，与“干扰信号”叠加抵消，以达到抗干扰的目的。由于在整个测试过程，“反干扰源”自动产生，用户无需干预，我们称之为“全自动反干扰源”。

四．传统的抗干扰方法主要有倒相法、移相法、异频法等，其工作原理如何？

1、倒相法

将仪器工作电源正、反两次倒相测试，将两次测试结果进行分析处理，达到抗干扰目的，该方法在外界干扰很弱的情况下有一定的效果。

2、移相法

思路缘于“倒相法”，只是将工作电源倒相改为移相至干扰信号相位相同而达到减弱干扰影响的目的，实践表明，在干扰强烈的情况下，数据仍然偏差较大。

3、异频法

这是近几年来发展起来的一种方法，其基本原理是工作电源的频率不是50Hz，即与工频不同，这样采样信号为两个不同频率信号（测试电流和干扰电流）的叠加，通过模拟滤波器和数字滤波器对信号滤波，衰减工频信号，以达到抗干扰的目的，实践表明：该方法的抗干扰能力优于“倒相法”和“移相法”，但在一些特定场合下，由于干扰影响，数据仍有偏差，甚至出现负值。另外，由于其自身原理特点存在几个方面的矛盾：

（1）频率的选择问题：频率与工频越接近，抗干扰能力越弱，但等效性越好；频率与工频越远，抗干扰能力越强，但等效性越差。

（2）为了增强等效性，有的仪器使用了“双变频”，即可选用两种频率进行测试，比如40Hz和60Hz，但问题是两种频率测试结果不一致怎么办？只作简单的平均处理能与工频等效吗？

（3）模拟滤波器均存在相移问题，固定的相移可由计算机补偿，但当温度等条件变化引起相移特性发生变化后，就会严重影响介损值的测试结果。

变压器损耗产生原因有哪些？

变压器损耗是现代物理学领域的概念，是指空载损耗P。和短路损耗Pk之和。

空载损耗P0

当用额定电压施加于变压器的一个绕组上，而其余的绕组均为开路时，变压器所吸收的有功功率叫空载损耗。

短路损耗Pk

 对双绕组变压器来说，当以额定电流通过变压器的一个绕组，而另一个绕组短接时变压器所吸收的有功功率叫做变压器的短路损耗。对于多绕组

变压器，短路损耗是以指定的一对绕组为准。

变压器损耗产生的两大原因:

第一、绕制变压器时需要大量的铜线，这些铜导线存在着电阻，电流流过时电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，这种损耗称为“铜损”;

第二、当变压器的初级绕组通电后，线圈所产生的磁通在铁芯流动，因为铁芯本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁芯的断面上形成闭合回路并产生电流，称为“涡流”。这个“涡流”增加了变压器的损耗，导致变压器的铁芯发热，变压器的温升增加。由“涡流”所产生的损耗我们称为“铁损”'；

所以变压器的温升主要由铁损和铜损产生的。由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率，用效率η表示输出功率与输入功率的关系：η=输出功率/输入功率。
