准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以非常准确的判断变压器的变形程度
参考标准：DL/T 911-2016
双电源供电:市电AC220V士10%，内电源6V5AH蓄电池，双通道16位AD采样,8寸彩色触摸屏，USB接口,支持数据上传和联机测试
中英文切换，先进的DDS扫频技术
6种不同的扫描方式,精度：0.01%，无线连接电脑，3D立体图形显示
特点

1·变压器设计制造完成后，其内部结构和各项参数基本保持不变，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线耦合程度基本一致；

2·当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；

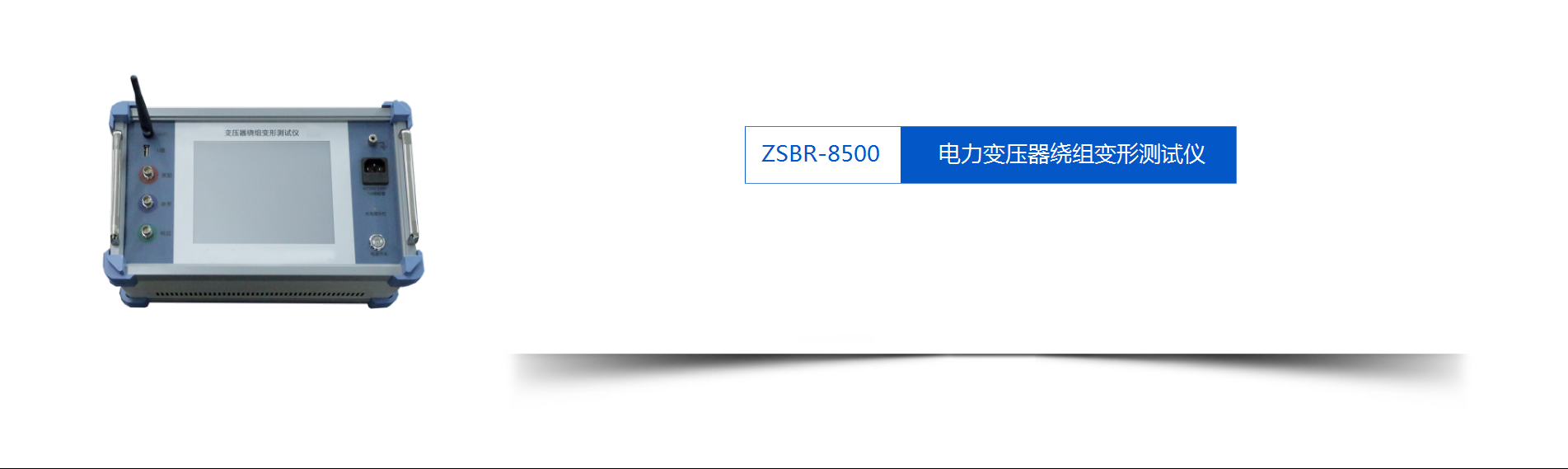

3·基于以上思想和先进的测量技术，本公司设计了ZSBX-9000电力变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以准确的判断变压器的变形程度。

4·本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

1·采用先进的DDS扫频技术；
2·采用双电源供电：市电AC220V±10%，内电源6V5AH蓄电池；
3·采用高速，高集成化微处理器设计；
4·输出正弦波幅值可通过软件设置；
5·双通道16位AD采样；
6·8寸彩色触摸屏，亮度可调；
7·多可以保存120组测量数据，供随时查阅或上传至PC机；
8·有强大的上位机软件，曲线分析、打印和生成word文档，可3D显示；
9·USB2.0接口,支持数据上传；
10.·可WIFI联机测试。
参数
1·设置6种不同的扫描方式：
线性 1K-1000kHz_1.0步进1kHz    1000点
线性 1K-1000kHz_0.5步进0.5kHz   2000点
线性 1K-2000kHz_1.0步进1kHz    2000点
线性 1K-2000kHz_0.5步进0.5kHz   4000点
分段100HZ - 1000kHz         1440点
分段100HZ - 2000kHz         2440点
2·测量范围：(-100dB） - （+20dB）
3·测量精度：0.1dB
4·扫描频率精度：0.01%
5·信号输入阻抗：1MΩ
6·信号输出阻抗：50Ω
7·同相测试重复率：99.9%
