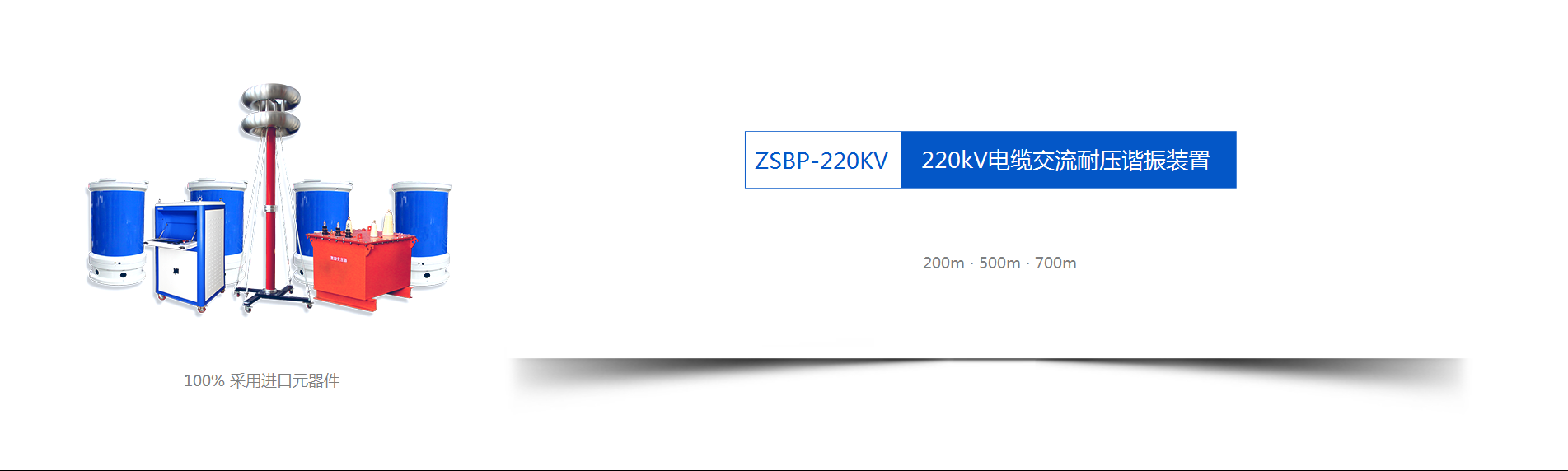

ZSBP-220KV变频串联谐振交流耐压试验装置

220kV电缆交流耐压谐振装置是对被电气设备做承受过电压预防交流试验和交接试验
参考标准：DL/T 849.6-2016，DL/T 474.4-2018
电缆耐压长度：200m · 500m · 700m
采用进口元器件，100%精准完成每次试验任务
工作模式：全自动 ▪ 半自动 ▪ 手动

220KV串联谐振交流耐压装置可以做什么?

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验，主要针对220KV及以内的电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

220KV变频谐振交流耐压装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。
1·执行标准：DL/T849.6-2004《电力设备专用测试仪高压谐振试验装置》；
2·作用：对被测试品做承受过电压预防交流试验和交接交流试验；
3·可以完成交流被测试品：电力电缆、变压器、断路器/开关、开关柜、隔离开关、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统等各种被试品的预防交流试验和交接交流耐压试验；
4·电源：采用220V及380V两种；
5·操作模式：全自动、半自动、手动；
6·元器件（纯进口）：功率器件：德国英飞凌，模块：日本富士IGBT，芯片：英特尔等。

特征

1·装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析；

2·装置具有多种工作模式，方便用户根据现场情况灵活选择，提高试验速度；

3·工作模式为：全自动模式、半自动模式、手动模式；

4·存储，存入的数据编号是数字，方便的帮助用户识别和查找；

5·装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示测频和试验频率一致，方便使用者直观了解是否找到谐振点；

6·采用了ARM平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化；

7·技术特点归纳：先进的数字、功率技术；功率器件全部采用的德国英飞凌，日本富士的IGBT智能模块，芯片全部采用英特尔的原装器件等；

8·波形为脉宽电压调节的方波；

9·内部由ARM控制，操作功能得到优化,操作简单；

10·自动扫频，寻找谐振点.频率范围30-300Hz,可设置扫频范围，扫频耗时40秒钟(全频扫)， 频率分辨率0.01Hz；

11·自动试验，用户可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程；

12·耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作；

13·实时显示试验状态，用户可根据试验状态进行相应操作；

14·强大的保护功能：过流保护，过压保护和闪络保护，过热保护，高压异常保护，软/硬件同时保护，确保安全；

15·试验数据保存，可即时打印试验数据，也可将数据保存以备下次打印；

16·数据查询功能,根据试验日期查询以往的试验数据。

参数
串联谐振交流耐压装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。
1·输入电压：220V及380V±10%·频率：45/65Hz
2·输出电压：0～1000kV（（按需求））
3·额定试验容量0～5000kVA（按需求）
4·输出波形：正弦波
5·频率调节范围：20-300Hz
6·频率分辨率：0.01Hz
7·频率稳定度：0.1%
8·频率步进值：5Hz,1Hz，0.1Hz，0.01Hz
9·电压分辨率：0.1kV
10·电压测量精度：1.5%
11·电压步进值： 1%，0.5%，0.1%，0.01%
12·运行连续工作时间：60分钟

如何选择合适的220KV串联谐振交流耐压装置？
为了选对规格，请提供以下技术参数
1·电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；
2·电力电缆：电压等级，大长度，截面积；
3·发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；
4·开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；
5·CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

串联谐振交流耐压装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求，而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，更为了提高产品性价比，针对不同被试品，串联谐振装置的组件是不同的。所以，请务必准确选型，您可拨打热线电话027-83621138，技术部为您量身制定选型方案。
