实现对光数字保护装置（IEC61850，智能数字站）的全功能测试，也可以对传统保护装置（常规站）进行全功能测试
参考标准：IEC61850
6对100M光纤通讯以太网接口，可收发IEC61850-9-1/2帧格式的采样值、Goose、IEEE-1588报文
内置GPS对时模块，同时提供1对光同步接口
变电站调试、智能设备研发、智能变电站继电保护技术培训不可多得的一款仪器

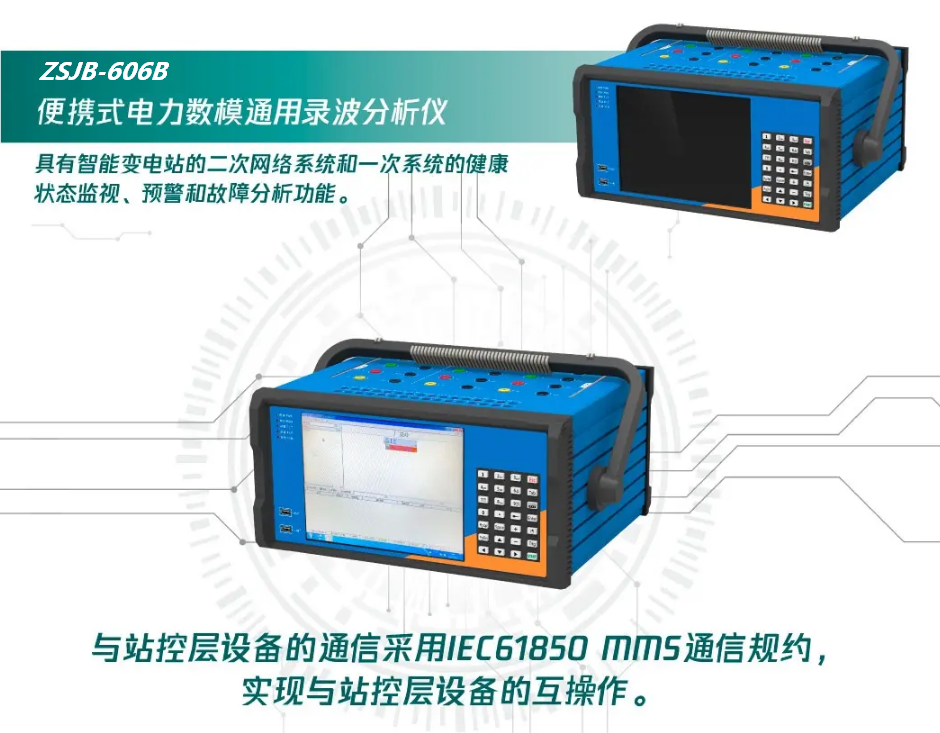

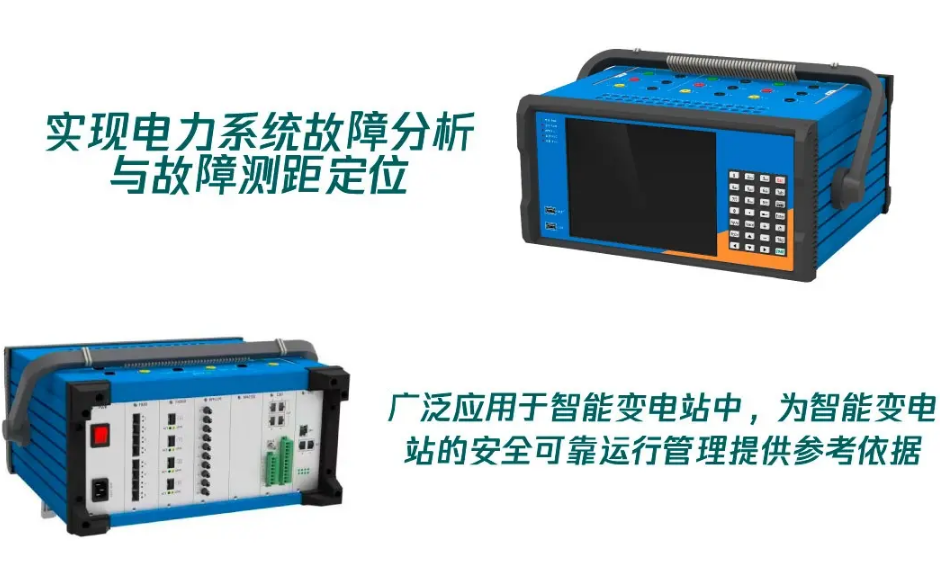

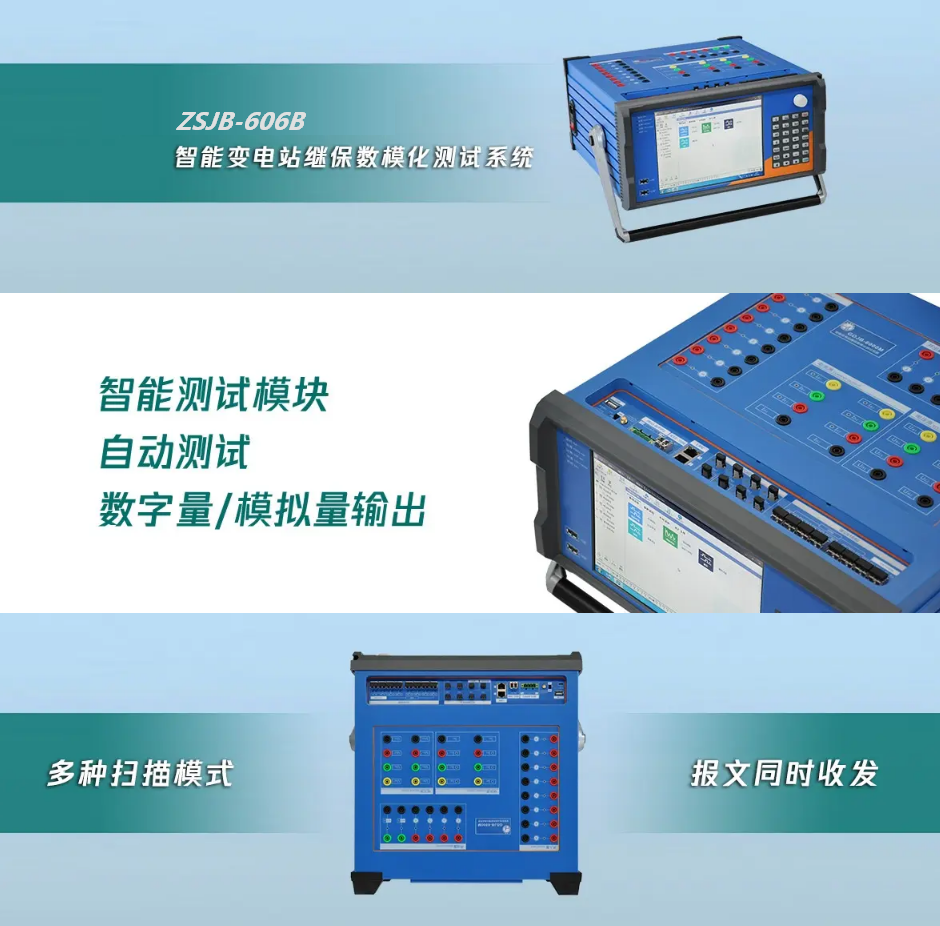

ZSJB-606B 数模一体化继电保护测试仪是根据国网公司《智能变电站继电保护技术规范》和《智能变电站技术导则》设计的新一代智能继电保护测试仪。既可实现对光数字保护装置（IEC61850，智能数字站）的全功能测试，也可以对传统保护装置（常规站）进行全功能测试， 具备GPS、IRIG-B码、PPS同步接口并支持IEEE1588时方式，为站内调试以及站与站联调提供条件。测试软件提供丰富的测试功能模块，可对保护测控装置、合并单元、智能终端、交换机等进行专项测试，是变电站调试、智能设备研发、智能变电站继电保护技术培训不可多得的一款仪器；

1、6对100M光纤通讯以太网接口，可收发IEC61850-9-1/2帧格式的采样值、Goose、IEEE-1588报文；整机更大支持24组SV报文+64组Goose报文同时输出；

2、5对2~10M光纤串口，可收发IEC60044-7/8 FT3、国网扩展FT3、许继私有FT3帧格式的采样值报文；

3、4/6路电压（0~125V AC）、3/6电流（0~30A AC）同时输出（型号不同，输出路数不同），且幅值、相位、频率完全独立调节；

4、采用新型开关电源模块结合高保真模块式线性功放，既保证小信号精度高，波形精致平滑，又保持仪器轻巧，携带方便；

5、内置GPS对时模块，同时提供1对光同步接口，可接收IRIG-B/PPS对时，也可对外提供IRIG-B码同步时钟源；

6、内置辅助直流输出，110V/220V可切换，可为保护装置供电；

7、内置工控机，可单机操作或外联PC操作，操作软件一致；

8、散热结构设计合理，硬件保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能；

9、完整解析SCL文件（SCD、CID、ICD、NPI），实现对SV、GS信息的自动配置；

10、嵌入报文侦测、监视与抓包功能，自动分析报文类型、属性、波形、幅值、相位、频率、Goose状态、品质因素等，支持SV报文重新采样，自动统计报文离散度，对异常报文进行告警；报文帧数据可逐一解析对比，支持PCAP文件输出；

11、嵌入PCAP报文回放功能，可对导入的PCAP文件进行自定义编辑及保存，可产生碎包、巨包，可叠加CRC错误，可定量发送指定帧报文，可循环播放；

12、嵌入SV、GS、FT3异常帧模拟测试功能，支持丢帧、错序、抖动、双A/D不一致、错值、stNum/sqNum异常、CRC错误等异常模拟；

13、嵌入网络压力与Goose风暴测试功能，可自由组合SV与Goose产生指定流量的报文输出；

14、嵌入智能终端SOE响应时间测试功能，测量精度<0.1ms；

15、嵌入同步时钟测试功能，提供对时精度与守时精度测试，对时模式支持IRIG-B和IEEE-1588；

16、光纤通讯接口提供数据转发、镜像、回环等；

17、保护测控（常规或智能）测试功能：电流电压、状态序列、定值校验、差动保护、谐波试验、低周减载、系统振荡、整组试验、同期等；

18、合并单元测试功能：离散度测试、额定延时测试、对时/守时性能测试、核相测试、规约一致性测试、网络压力测试、同步性测试（电子式互感器接入模式）；

19、智能终端测试功能：SOE响应时间测试、网络压力测试、Goose风暴测试、虚端子测试、规约一致性测试；

20、光交换机测试功能：VLAN测试、转发延时测试、网络压力测试；

21、同步时钟源测试功能：对时性能测试、守时性能测试。
