本产品可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：
局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。
局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

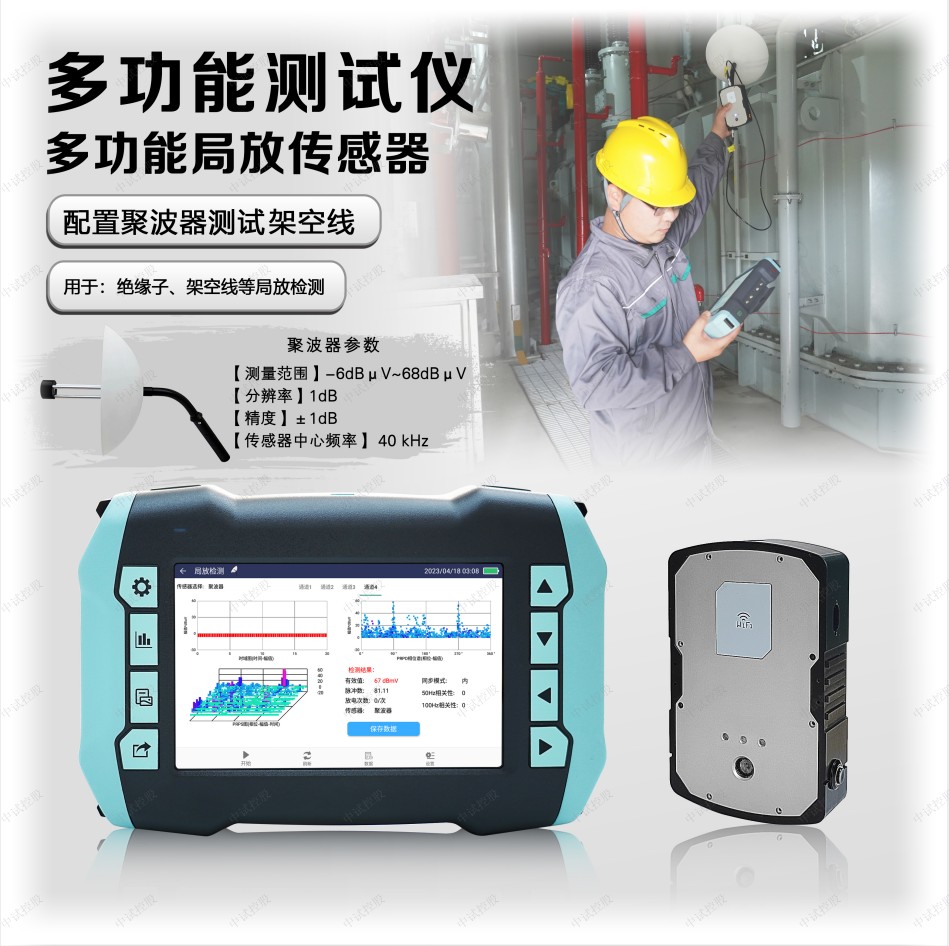

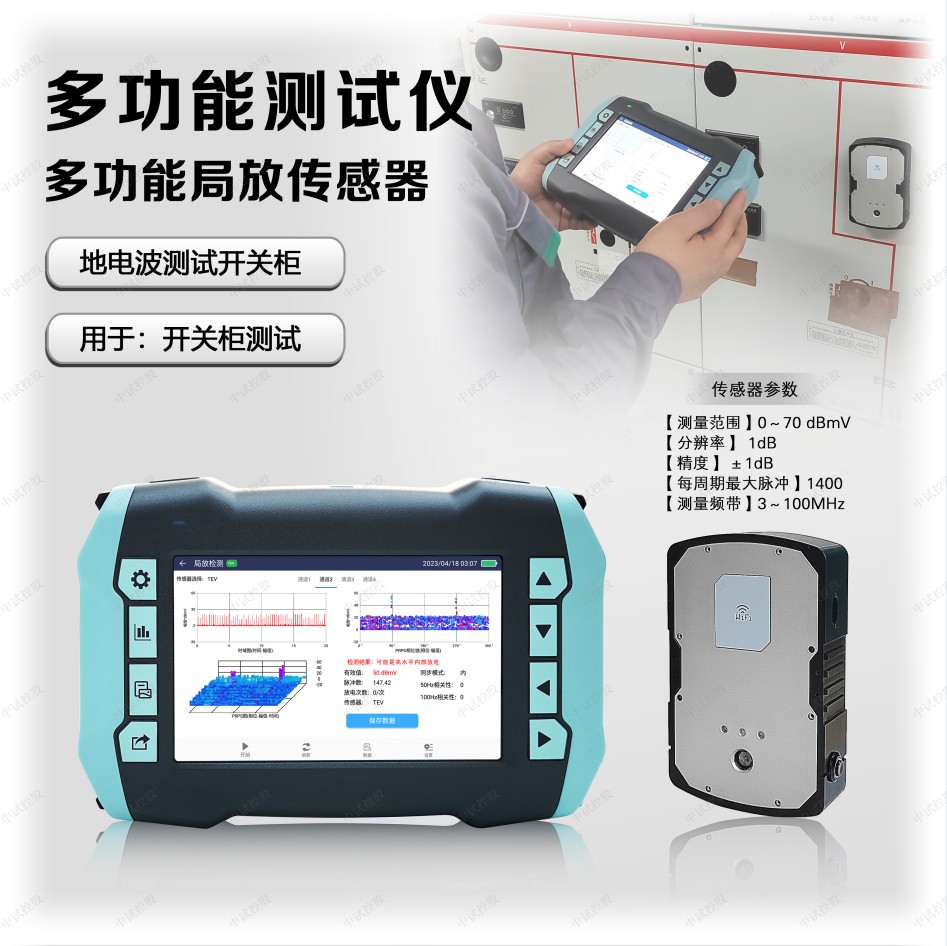

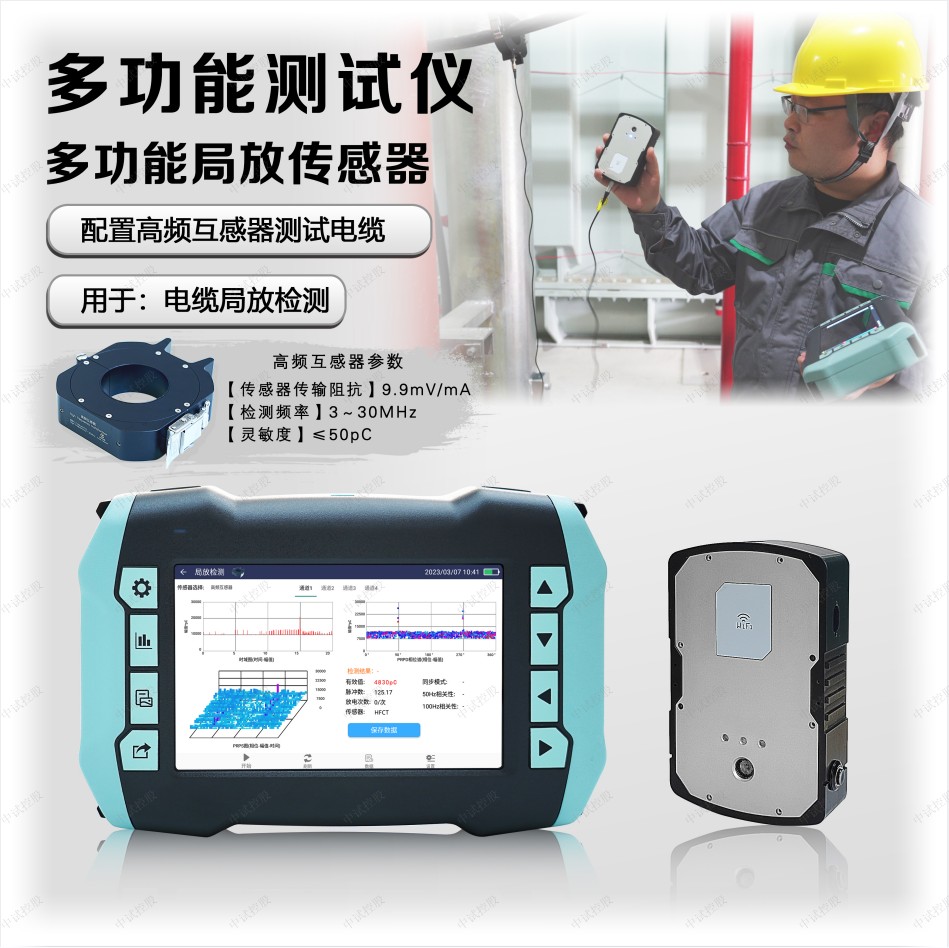

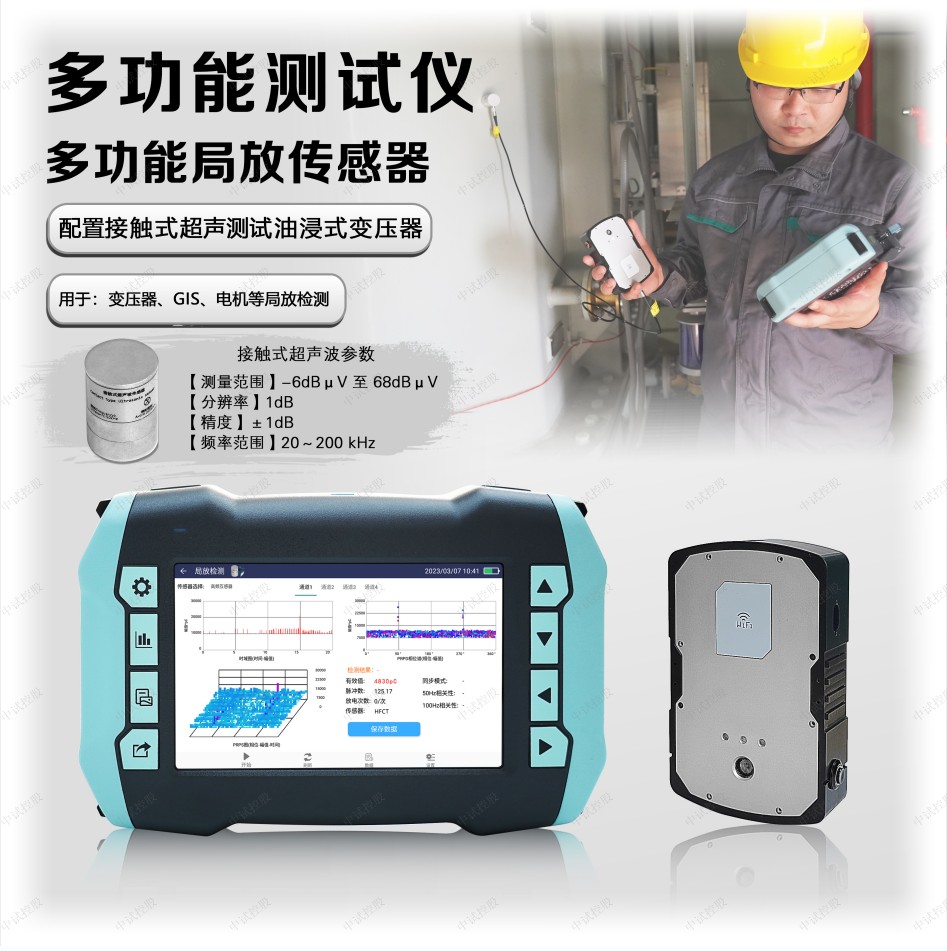

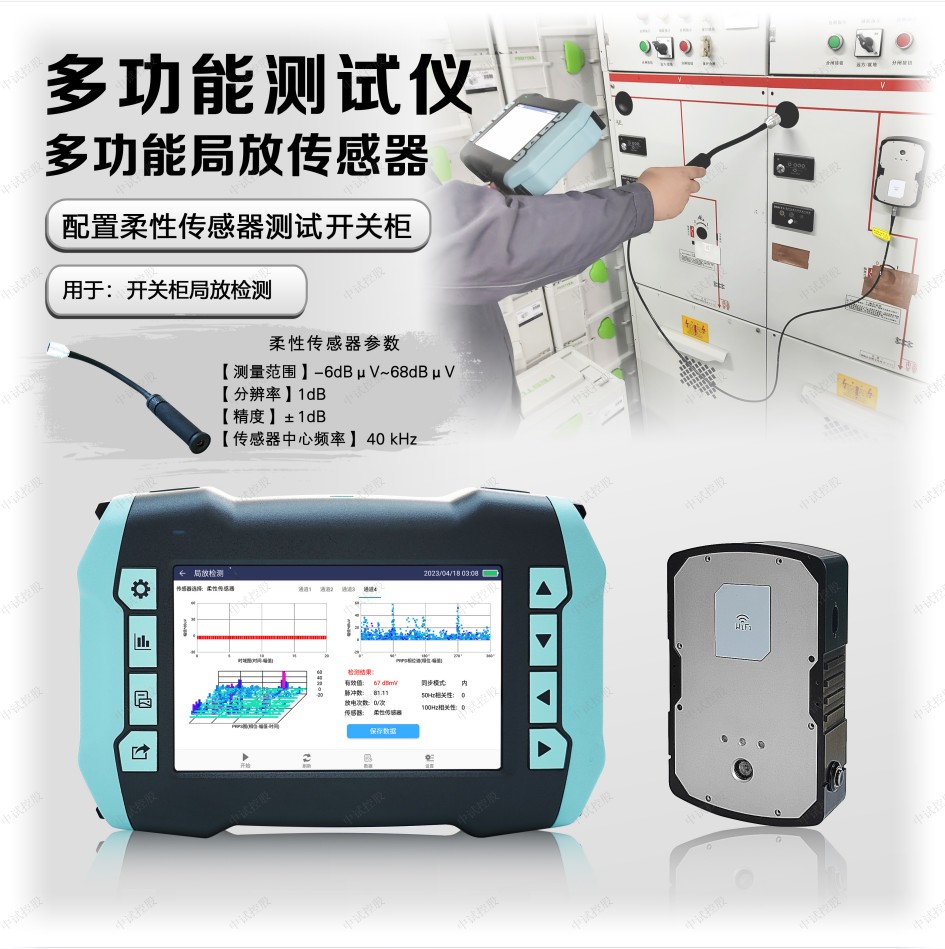

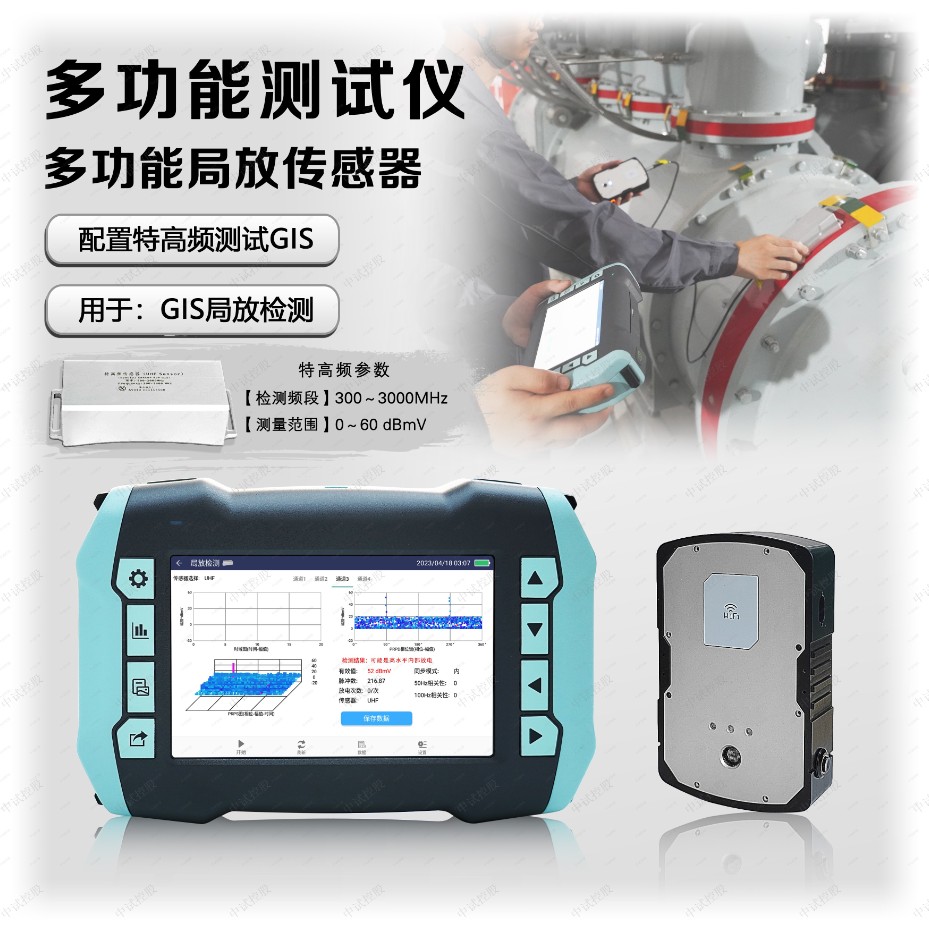

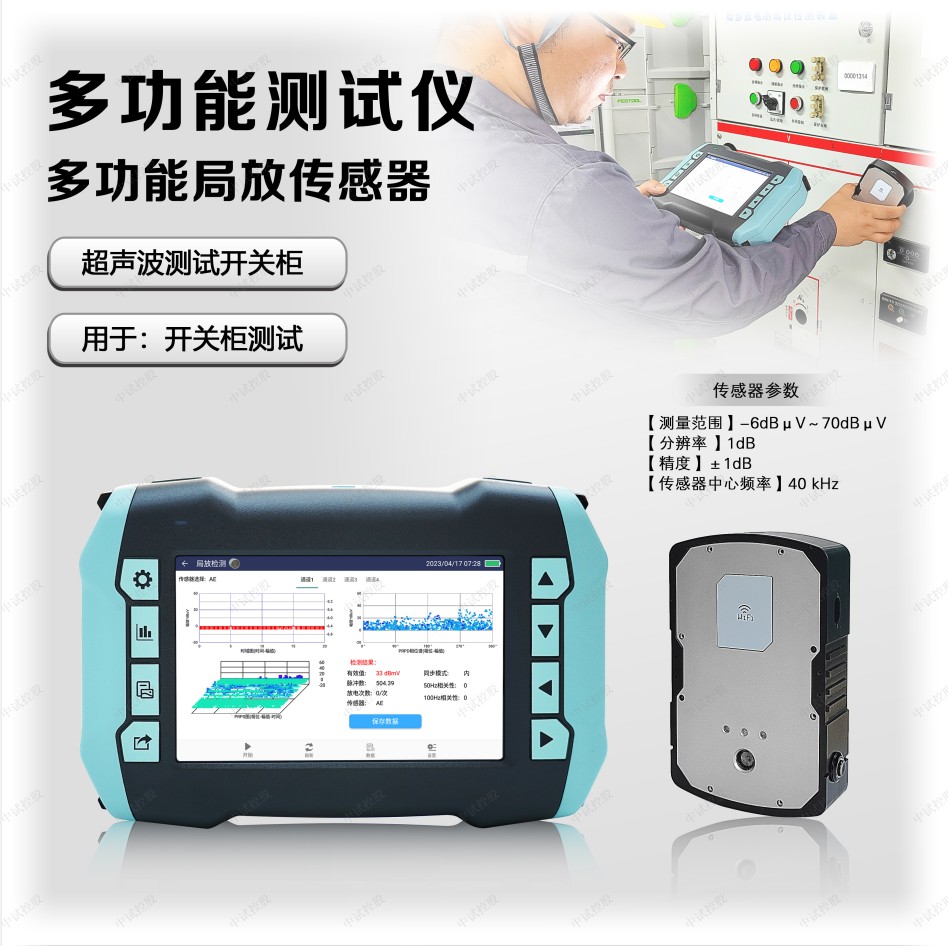

1、配置不同传感器实现几乎所有的高压电气设备的局部放电检测； ZSJF-9908多功能局部放电测试仪 作用：对高压电气设备的局部放电缺陷进行检测及定位，应用于电力系统的局部放电检测，电缆、变压器(包括干式变压器)、GIS、架空线路、高压开关柜、环网柜、电压/电流互感器、电缆终端、电缆分支箱、绝缘子等绝缘状态检测。 TEV地电波测量 AE接触式超声波测量 测量范围 0-70 dBmV 测量范围 -6dBμV 至 68dBμV 分辨率 1dB 分辨率 1dB 精度 ±1dB 精度 ±1dB 每周期最大脉冲 1400 频率范围 20~200 kHz 测量频带 3~100MHz AA非接触式超声波测量 UHF特高频测量 测量范围 -6dBμV~68dBμV 检测频段 300-2000MHz 分辨率 1dB 测量范围 0-60 dBmV 精度 ±1dB 传感器中心频率 40 kHz HFCT高频互感器测量 传感器传输阻抗 9.9mV/mA 检测频率 3～30MHz 灵敏度 ≤50pC 硬件 外壳 ABS 主机尺寸 248*165*55(长*宽*厚,mm) 显示 7英寸电容式触摸屏，分辨率1280*800 采样精度 12bit 同步方式 内同步、外同步 连接器 USB 接口(兼充电器输入)外部传感器输入接口 SD 卡 标配 16G ~ 64G 内置电池 3.7V/5000mAh 锂电池 工作时间 约 6 小时 充电器 100～240VAC,50/60Hz 使用温度 -35 ~ 50℃ 湿度 30-60% 相对湿度 重量 1.3kg 附件 序号 名称 数量单位 备 注 1 多功能测试仪 1 标配 2 多功能局放1号传感器 1 适用于开关柜的超声波与地电波检测 3 多功能局放2号传感器 1 连接配合接触式超声波、高频互感器和特高频等传感器的测试 4 接触式超声波传感器 1 用于变压器、GIS、电机等局放检测 5 高频互感器 1 用于电缆局放检测 6 特高频传感器 1 用于测试GIS 7 柔性传感器 1 用于测试开关柜 8 U盘 1 9 充电器 1 10 USB线 1 11 说明书 1 12 出厂报告 1 13 合格证 1
2、提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；
3、人性化的人机界面方便不同设备的数据管理；
4、内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；
5、采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
6、测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理。
按照标准
DL/T 500-2009 电压检测仪使用技术条件
GB/T 4208-2008 外壳防护等级的分类（IP代码）
GB/T 2423.1-2001 电工电子产品基本环境试验规程 试验 A:低温试验方法
GB/T 2423.2-2001 电工电子产品基本环境试验规程 试验 B:高温试验方法
GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验:交变湿热试验方法
GB/T 2423.5-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:冲击试验方法
GB/T 2423.10-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:振动(正弦)试验方法
GB/T 17626.2-2006 电磁兼容性 试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）
GB/T 17626.5-2008 电磁兼容性 试验和测量技术 浪涌（冲击）抗扰度试验（IEC 61000-4-5：1995）
GB/T 17626.3-2006 电磁兼容性 试验和测量技术 射频电磁场辐射抗扰度试验（IEC 61000-4-3：1995）
GB/T 17626.4-2008 电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（IEC 61000-4-4： 1995）
GB/T 17626.7-1998 电磁兼容 试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则
GB/T 19862-2005 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法
