产品详情

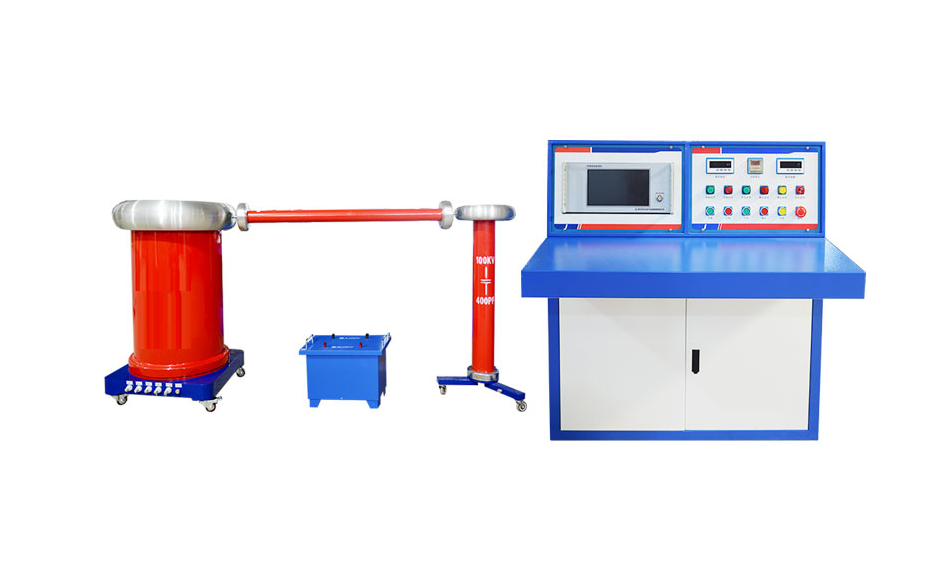

ZSWJF无局放耐压试验装置（50KV-300KV）

执行标准：DL_T 848.3-2019 高压试验装置通用技术条件第3部分：无局放试验变压器

简介

适用于供配电系统，电力变压器制造厂、工矿企业、科研部门等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备。巧妙的将无局放试验装置（变压器控制部分）和局部放电检测仪结为一体，外观亮丽轻巧，使测试过程更加方便简单。
ZSWJF局部放电测试装置是我司研发的新型数字式局部放电测试系统仪器，性能进一步得到优化，采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠。

特点
1、ZSWJF无局放耐压试验系统使用全新一代工业嵌入式PC机，高性能软硬件控制；
2、局部放电测试系统采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠；
3、控制台采用自动、手动控制两种方式，两种功能独立分级管理，互不干扰；
4、全中文界面，操作简单明了，适用面广；
5、本测试系统所有测试参数均可根据要求任意设置，操作简单明了，测试速度浏畅，显示数据清晰直观；
6、所有测试参数可提前进行设置，能达到高压电压放电击穿电压准确记忆、储存、复位一系列功能；自动扫描时间设定，自动存储电老化过程中的时间、电压、电流等详细记录，方便用户查看；
7、本测试系统手/自动控制均配有累加计时功能，并能独立进行启动、暂停、清零；
8、采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强；
9、一体化集成式结构、人性化合理布局、外形美观大气；
10、可设置多级阶段式升降压，设置好目标电压后，系统自动升降压，无需人工干预，并可实时显示升压曲线图；
11、六项保护使用更安全：高压电压保护、低压电压保护、高压电流保护、低压电流保护、高压过压保护、高压闪络保护；
12、自动生成试验报告，显示数据和图形，连接打印机可打印A4纸试验报告。

参数
1、额定功率：5kVA、10kVA、15kVA、20kVA、25kVA、30kVA；40kVA、50kVA、100kVA、200kVA、300kVA（可跟需定制）；
2、输入电压：380V，50Hz；
3、输出电压：0～300kV可调（可跟需定制）；
4、电压精度：0.5%；
5、电流精度：0.5%；
6、输出电压频率：50Hz；
7、控制方式：全自动计算机控制；
8、相数：单相；
9、短路阻抗：≤5 %；
10、空载电流：≤10 %；
11、系统噪声水平：≤65dB；
12、在额定电压下局部放电量≤5pC。
