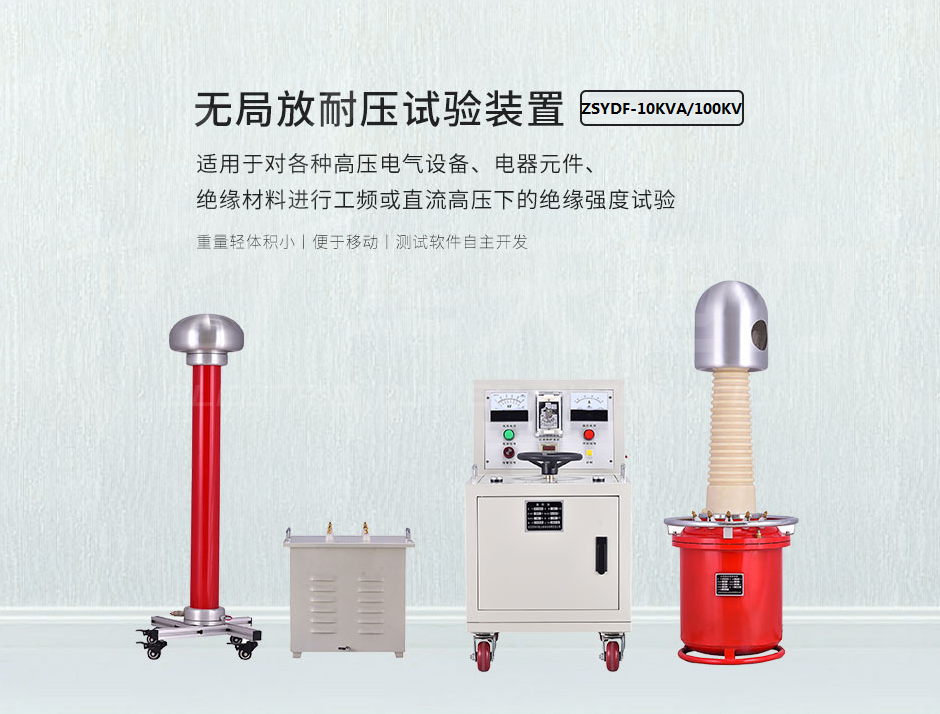

1、ZSYDF-10KVA/100KV局放试验测试装置适用于供配电系统，电力变压器制造厂、工矿企业、科研部门等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备。
2、广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。
3、本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。
4、仪器经适当定标后能直读放电脉冲的放电量。指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。

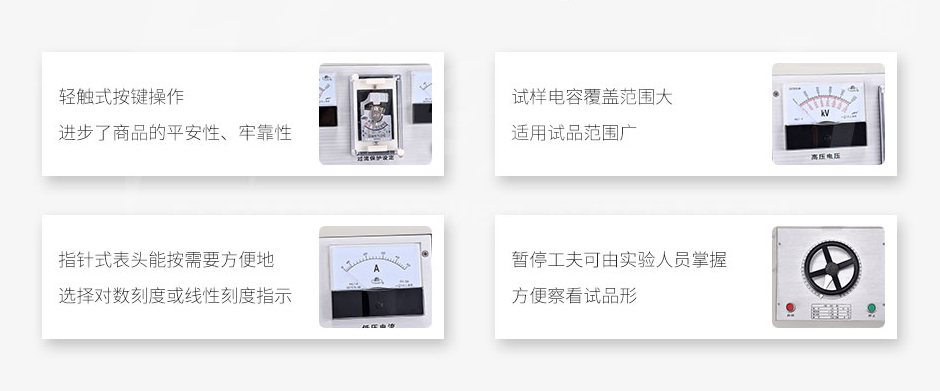

1、全中文界面，操作简单明了，可顺应多种使用场所；
2、轻触式按键操作，一切功用均可经过按键设定，进步了商品的平安性、牢靠性；
3、采用硬、软件抗搅扰技术相结合，功能波动，抗搅扰性强；
4、暂停功用，自动控制时，此功用可做到在恣意点完成升压或降压的暂停，暂停工夫可由实验人员灵敏掌握，方便察看试品形；
5、自动计时功用。自动控制时，当电压自动上升至设定值时，设备自动开端计时，当计时工夫到，显示实验后果，设备自动回到零位。
一、局放仪（组成：局放仪主机、校验脉冲发生器）
1．局部放电局部放电是指在绝缘的局部位置放电，它并不构成整个绝缘的贯通性击穿。它包含三种放电形式：内部放电(在介质内部)、沿面放电(在介质表面)、电晕放电(在电极尖端)。
2．电荷量q在试品两端瞬时注入一定电荷量，使试品端电压的变化和由局部放电本身引起的端电压的变化相同，此注入量即为局部放电的视在电荷量。
3．视在放电量校准器视在放电量校准器是一标准电量发生器，试验前它以输出某固定电量加之试品两端，模拟该试品在此电量下放电时局部放电测试仪的响应，此时调整刻度系数，确定局部放电检测仪的量程，以便在试验时测量该试品在额定电压下的视在放电量。因该放电量时以标准电量发生器比较后间接测出，而非直接测出，故此放电量称为“视在放电量”。校正电量发生器是测量局部放电时必备的仪器，它的性能参数直接关系到测试结果的准确性。视在放电量校准器由校准脉冲电压发生器和校准电容串联组成，其参数主要包括：脉冲波形上升时间、衰减时间、内阻、脉冲峰值、校准电容值等。校准脉冲电压发生器电压波形上升时间为从0.1U0到0.9U0的时间，衰减时间定义为从峰值下降到0.1U0的时间。
参数
1．可测试品的电容范围：6ｐF~250ｕF
2．检测灵敏度及允许电流
3．椭圆扫描时基
(1) 频率：50、100、150、200、400Ｈz
(2) 旋转：以30度为一档，可旋转120度
(3) 工作方式：标准－扩展－直线
(4) 高频时基椭圆的输入电压范围：13~275Ｖ
4．显示单元
采用100×80mm矩形示波管，有亮度与聚焦调节旋钮
5．放大器
(1) 3dB低频端频fL：20、40KHz任选
(2) 3dB高频端频率fH：200、300KHz任选
(3) 增益调节：粗调6档，档间增益差10倍±5%
(4) 细调范围：＞10倍
(5) 正、负脉冲响应不对称性：＜5%
6．时间窗
(1) 窗宽：5度~150度(50Hz) 连续可调
(2) 窗位置：每一窗可旋转0度~170度
(3) 两个时间窗可分别或同时控制
7、脉冲峰值表
(1) 线性指示：0~100误差不大于5%
(2) 指示：1~100误差不大于5%

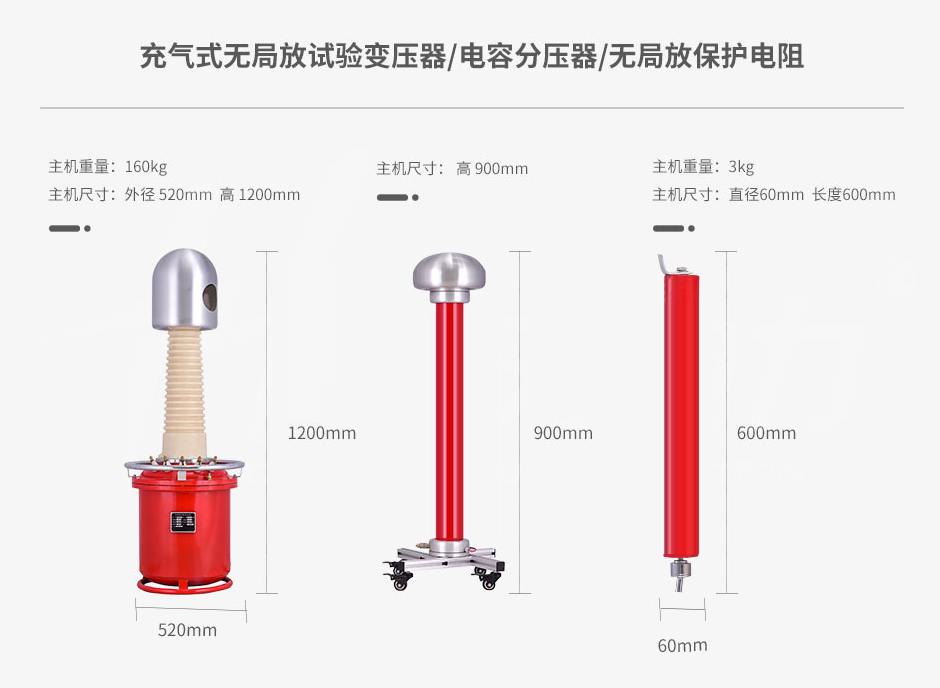

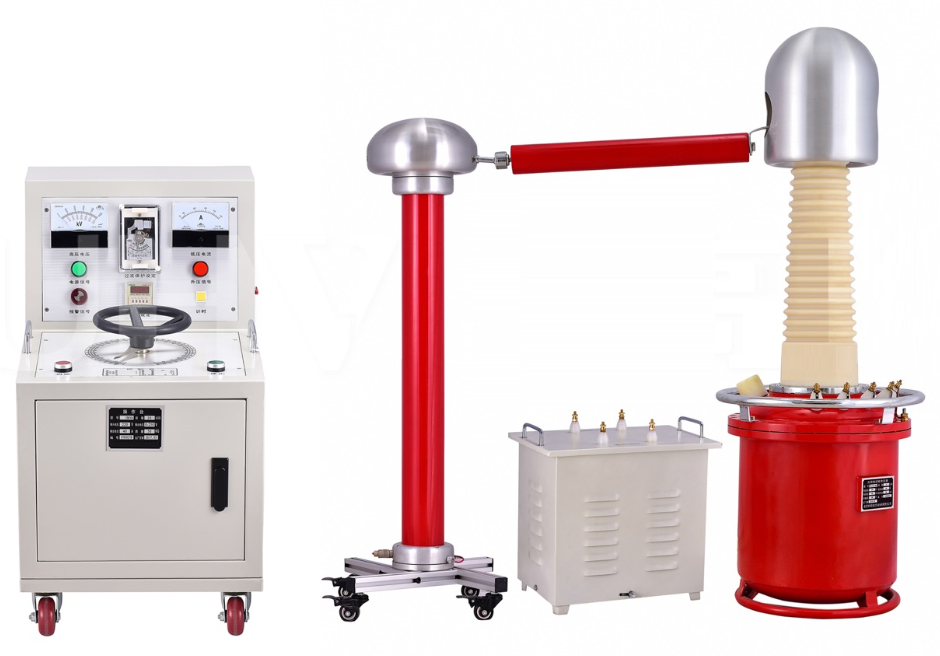

二、无局放高压试验变压器
无局放高压试验变压器采用SF6充气式设计，具有结构合理、外形美观、重量轻等特点
容量：10KVA
输入电压：AC200V
输入电流：50A
输出电压：AC100KV
输出电流：AC100 mA
局放量：≤5PC
尺寸：Ø500*950（mm）
重量：70Kg

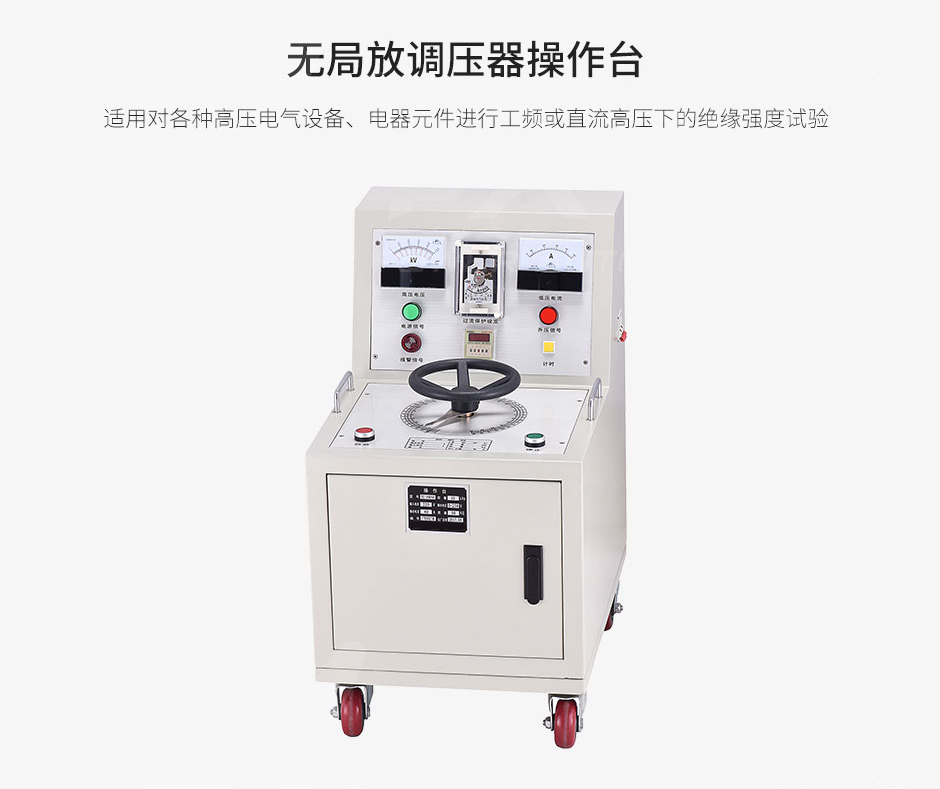

三、控制台
1、控制台为无局放高压试验变压器的配套控制调压装置，手动升压，数显表计，高压电压指示、低压电流指示、耐压计时指示、耐压计时整定、过流保护、过流保护整定、零位启动保护等
容量：10KVA
输入电压：AC220V
输入电流：45A
输出电压：0～250V可调
输出电流：0～50A
尺寸：560*460*780（mm）
重量：58Kg
四、隔离变压器
隔离变压器的主要功能：采用双屏蔽方式制作，隔离电源电压中的谐波分量等干扰源使电源更干净更安全
容量：10KVA
输入电压：AC200V
输入电流50A
输出电压：200V
输出电流：50A
尺寸：400*340*400（mm）
重量：48kg
五、高压耦合电容
高压耦合电容的主要功能：提供与局放仪相匹配的高压耦合信号
参数为100KV/800PF
尺寸Ø200*1000（mm）
重量：20Kg
六、高压限流电阻
电阻值6.7KΩ
尺寸：Ø60*1000
重量：5Kg
