用于高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的绝缘状态检测与评估。该装置使用时有如下注意事项：
☀ 请在温度-20℃～50℃，相对湿度不超过 80％的室内使用；
☀ 请远离易燃易爆危险品；
☀ 仪器首次上电时请先充电，当状态指示灯亮时，方可开机；
☀ 为防止干扰或漏电事故，请在充电时关闭电源开关；
☀ 如有液体与腐蚀性物质接触到仪器，应立即停止使用并关机，由专业人员处理；
☀ 所有主机与附件均不得拆卸，若确实需要需由本公司售后服务人员拆卸。

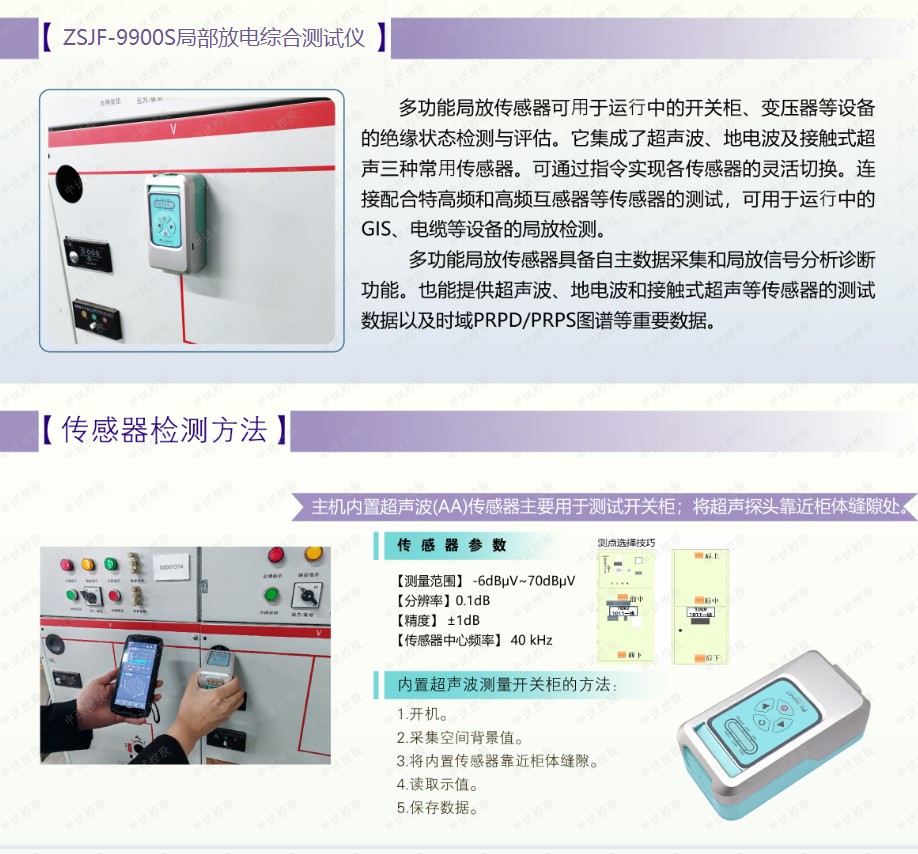

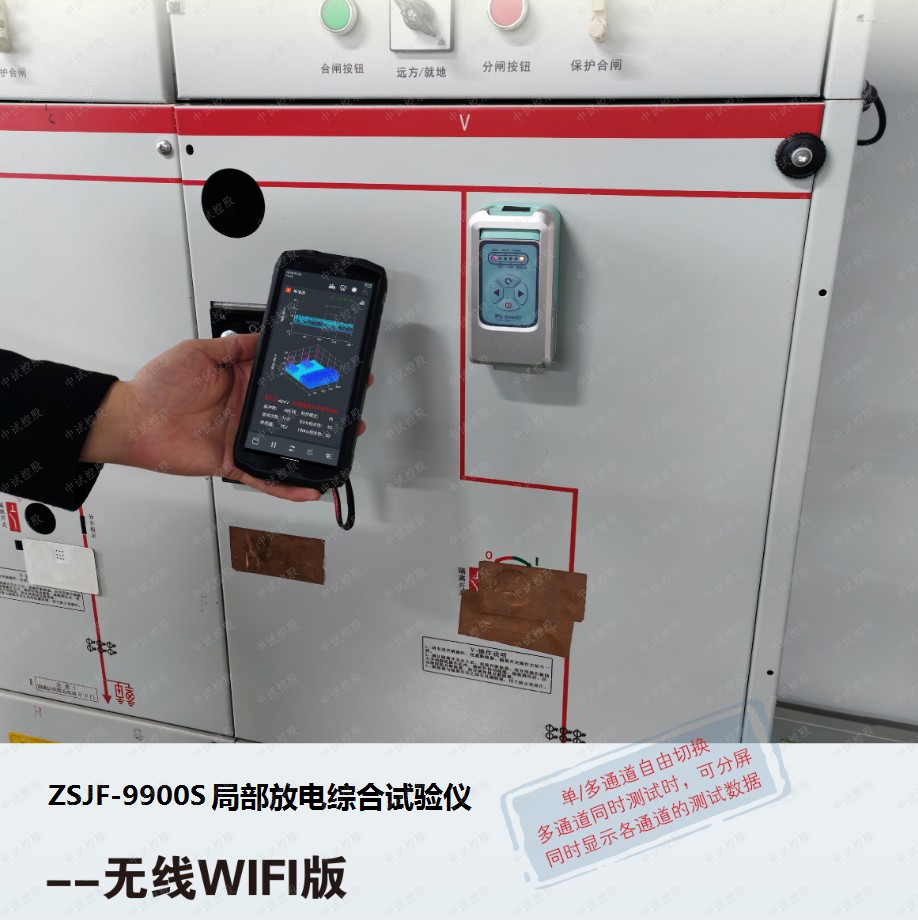

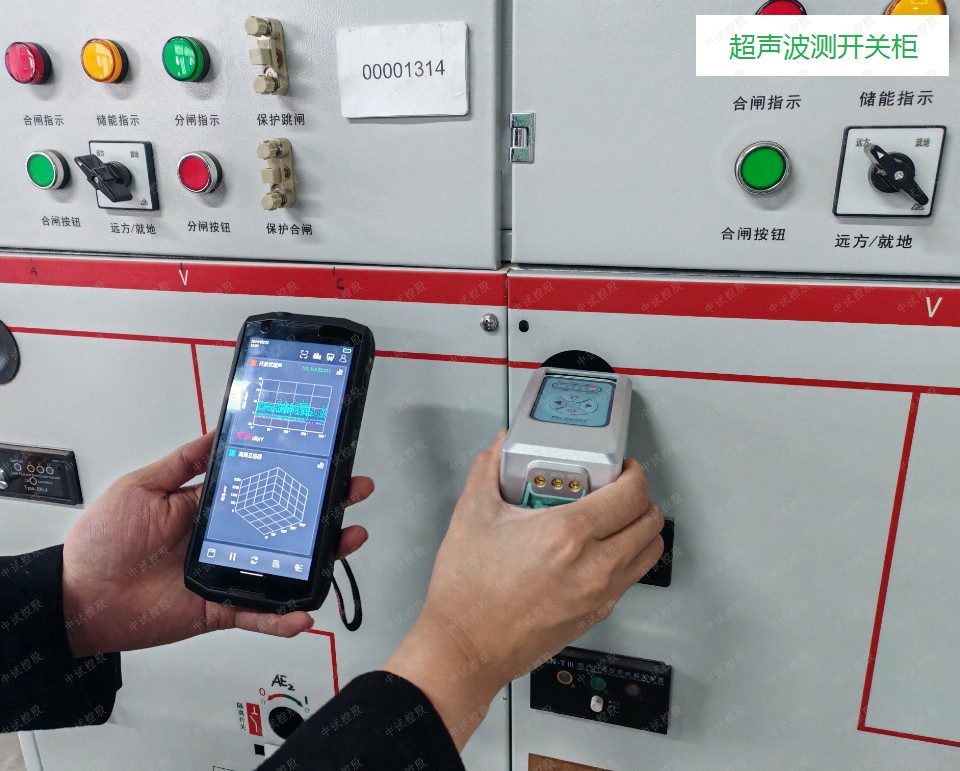

ZSJF-9900S局放仪--无线WIFI版用于运行中的开关柜、变压器等设备的绝缘状态检测与评估。它集成了超声波、地电波及接触式超声三种常用传感器。可通过指令实现各传感器的灵活切换。连接配合特高频和高频互感器等传感器的测试，可用于运行中的GIS、电缆等设备的局放检测。
精密小结构、准确数据采集和多样化的测量原理，能够实现各种电气设备的局放检测，包括超声波、地电波和特高频测量原理。您只需更改不同传感器，就可以完美解决高压电气设备的局放检测任务。

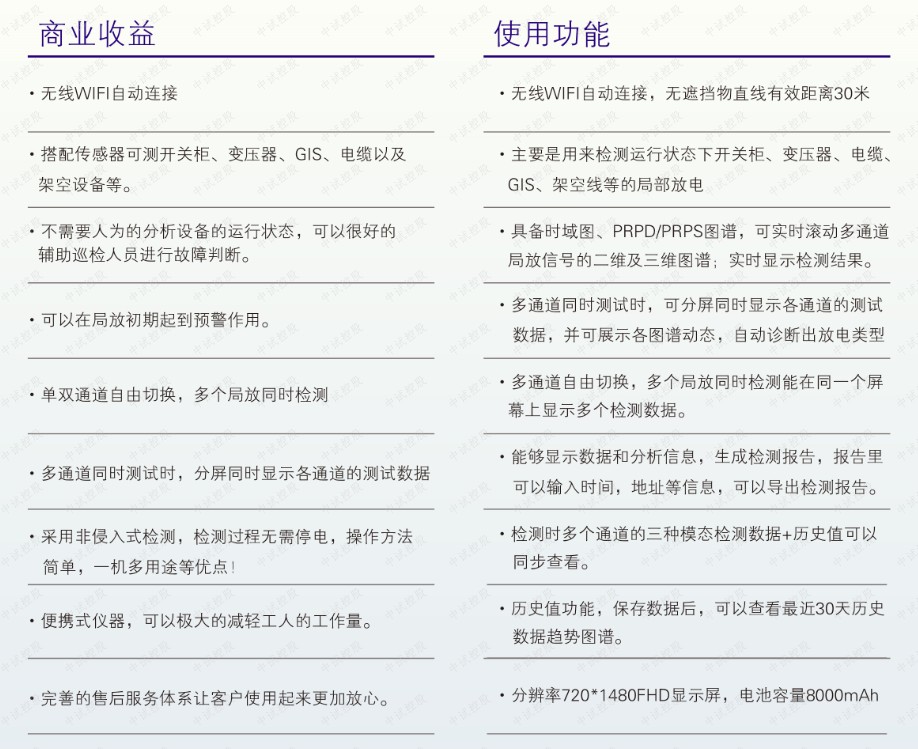

配置不同传感器实现几乎所有的高压电气设备的局部放电检测；
提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；
ZSJF-9900S局部放电综合试验仪（实现所有高压电气设备的局部放电检测） | |||||
作用：对高压电气设备的局部放电缺陷进行检测及定位，应用于电力系统的局部放电检测，电缆、变压器(包括干式变压器)、GIS、架空线路、高压开关柜、环网柜、电压/电流互感器、电缆终端、电缆分支箱、绝缘子等绝缘状态检测。 | |||||

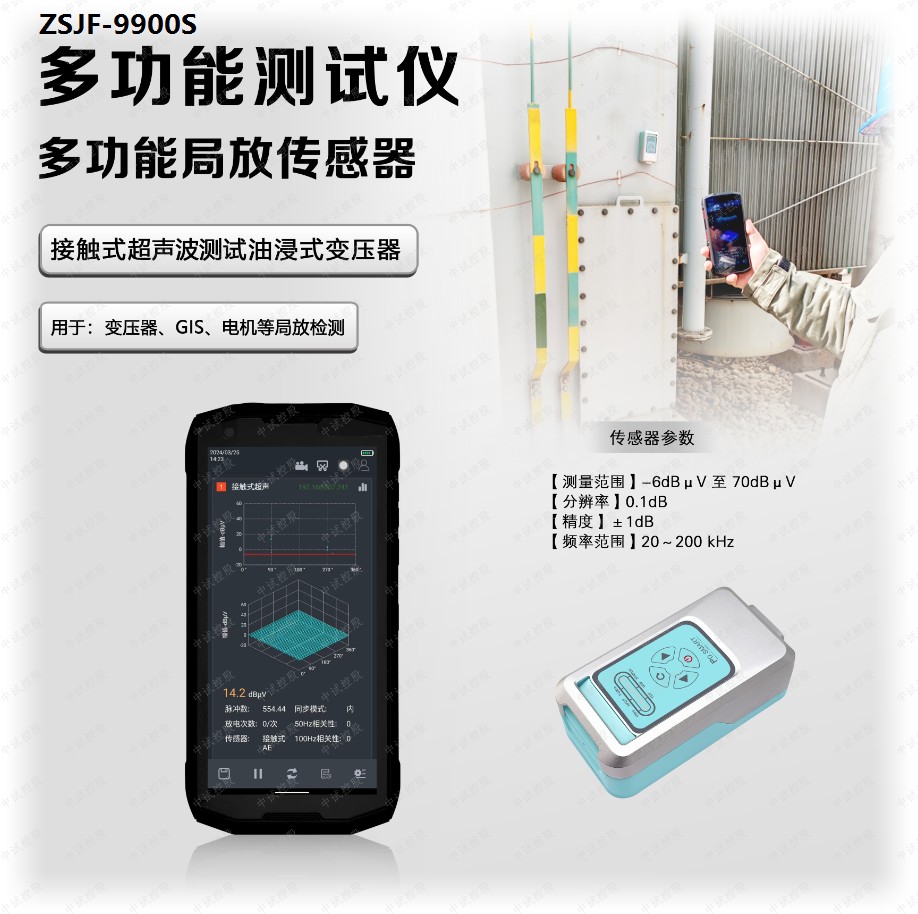

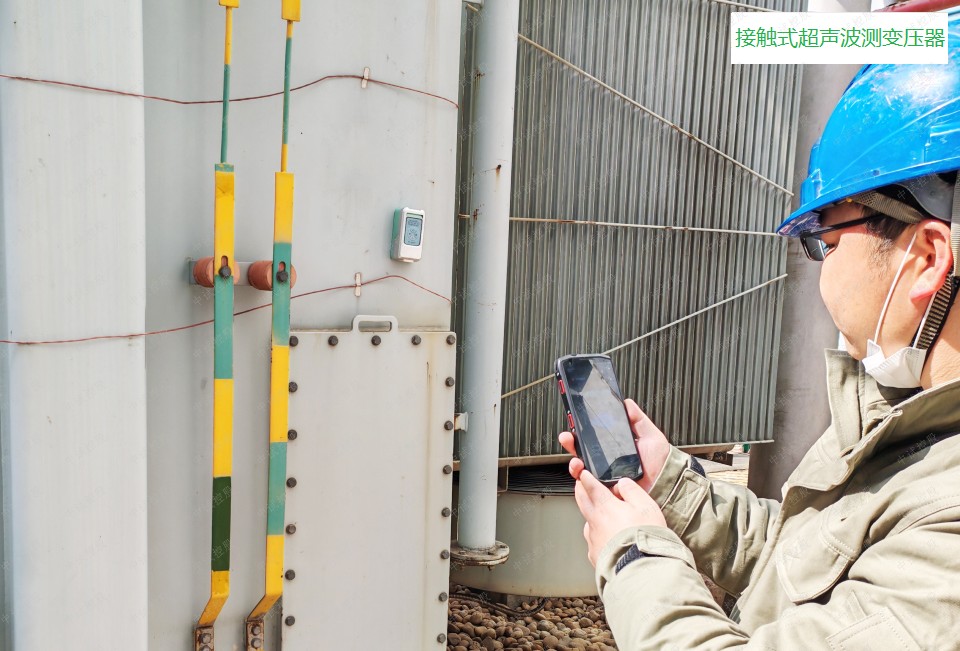

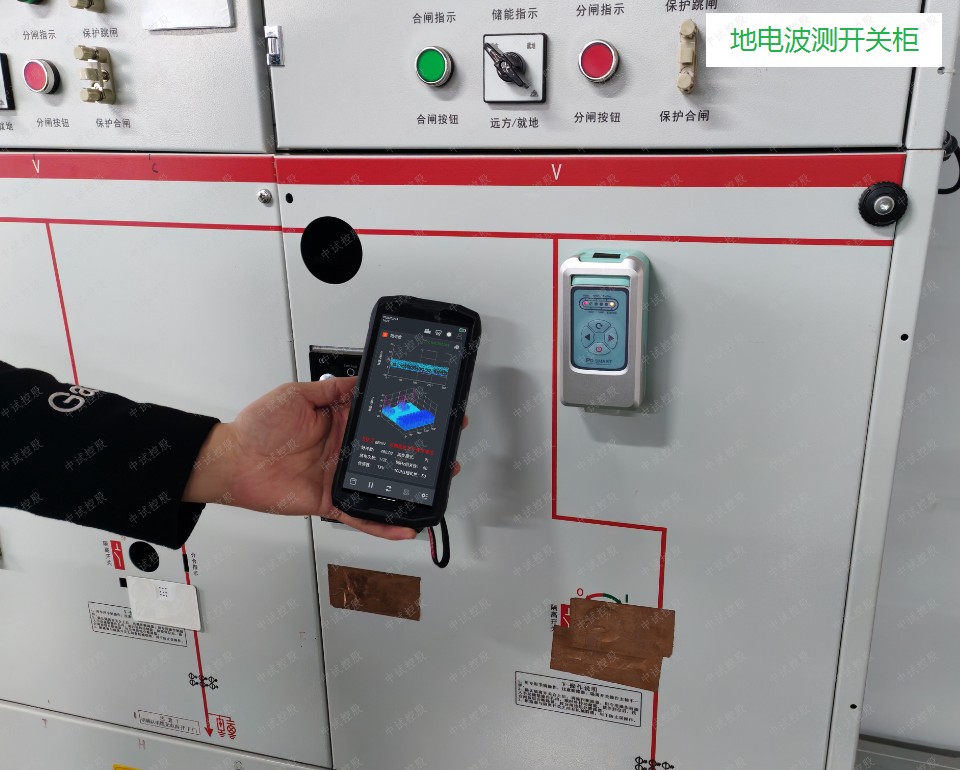

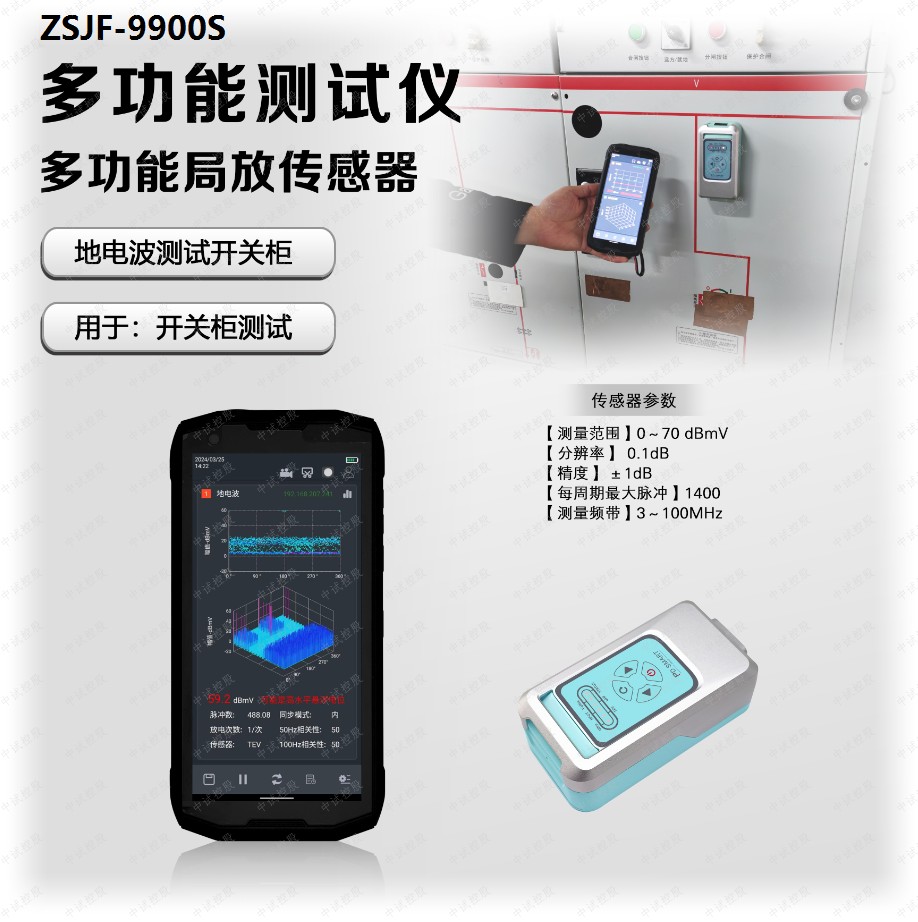

地电波参数 | 接触式超声波参数 | ||||
测量范围 | 0-60 dBmV | 测量范围 | -6dBμV 至 68dBμV | ||
分辨率 | 0.1dB | 分辨率 | 0.1dB | ||
精度 | ±1dB | 精度 | ±1dB | ||
每周期最大脉冲 | 1400 | 频率范围 | 20~200 kHz | ||
测量频带 | 3~100MHz | ||||
非接触式超声波参数 | 特高频参数 | ||||
测量范围 | -6dBμV~68dBμV | 检测频段 | 300~3000MHz | ||
分辨率 | 0.1dB | 测量范围 | 0-70 dBmV | ||
精度 | ±1dB | ||||
传感器中心频率 | 40 kHz | ||||

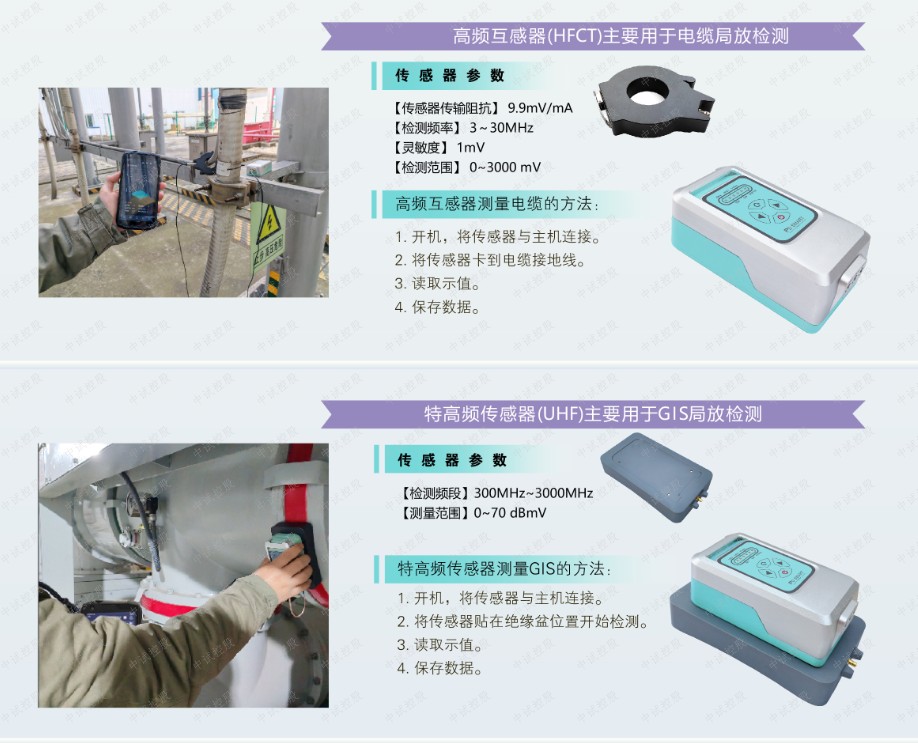

高频互感器参数 | |||||
传感器传输阻抗 | 9.9mV/mA | ||||
检测频率 | 3~30MHz | ||||
灵敏度 | 1mV | ||||
检测范围 | 0~3000 mV | ||||
硬件 | |||||
外观尺寸 | 172 x 84.5 x 17.9 mm | ||||
显示 | 6.0"HD*(720*1480) | ||||
采样精度 | 12bit | ||||
同步方式 | 内同步、外同步 | ||||
连接器 | 无线 wifi USB 接口(兼充电器输入) 外部传感器输入接口 | ||||
内存 | 8GB | ||||
存储容量 | 128GB | ||||
内置电池 | 8000mAh/3.7V | ||||
续航时间 | 约 6 小时 | ||||
充电器 | 100～240VAC,50/60Hz | ||||
使用温度 | -20 °C ~ 85 °C相对湿度 | ||||
湿度 | 95%，不凝结 | ||||
体积、重量 | 368g | ||||

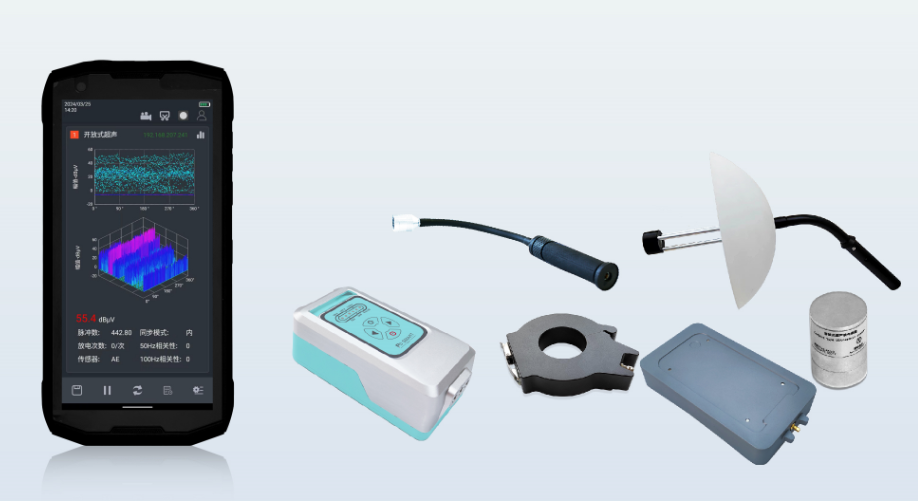

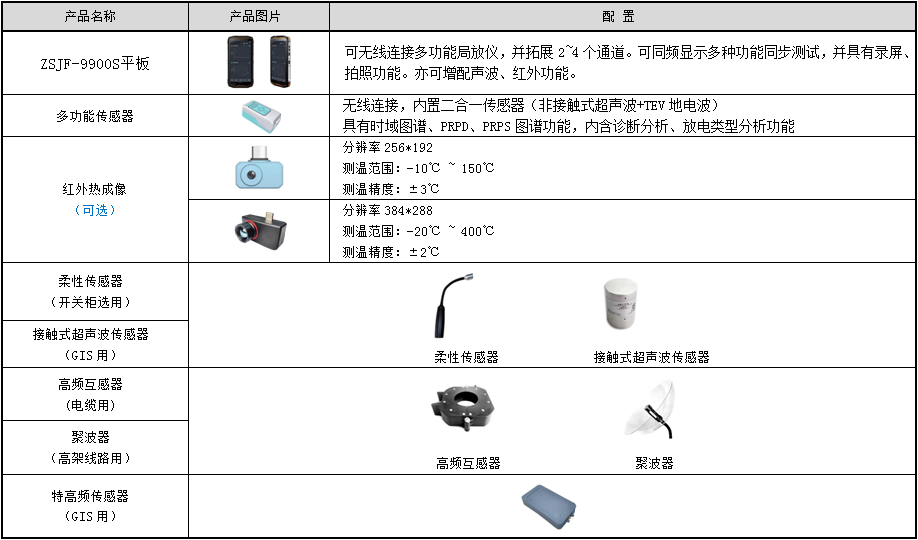

附件 | |||
序号 | 名称 | 数量 | 备注 |
1 | 检测手机 | 1 | |
2 | ZSJF-9900S局放仪--无线WIFI版 | 1 | 适用于开关柜的超声波、地电波与变压器检测,连接配合特高频和高频互感器等传感器的测试 |

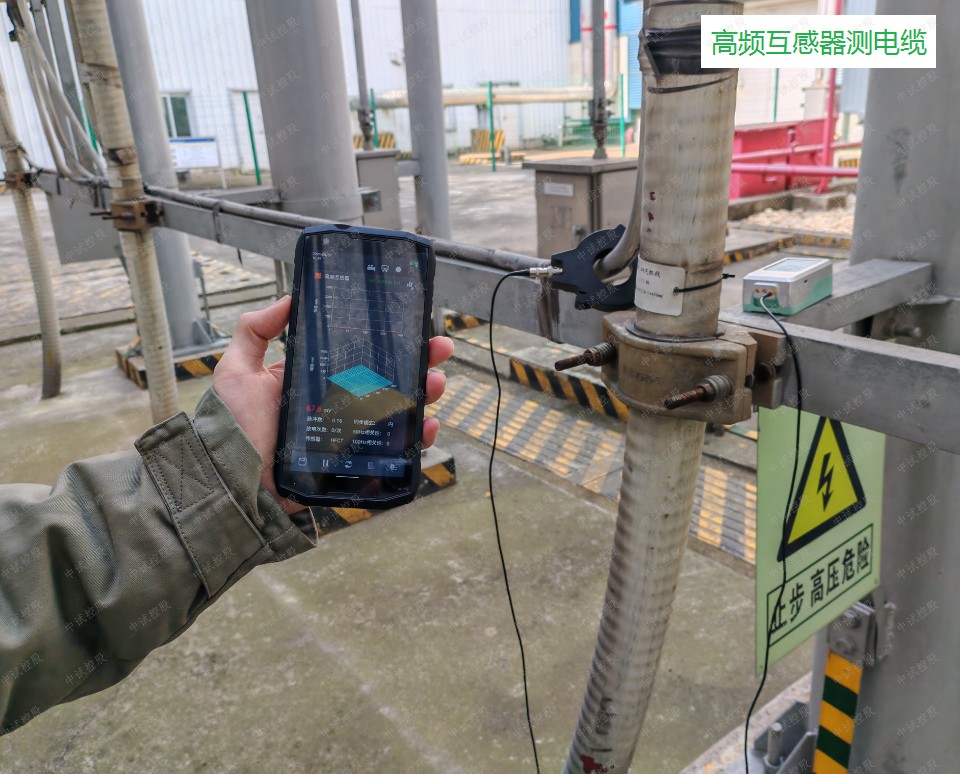

3 | 高频互感器 | 1 | 用于电缆局放检测 |

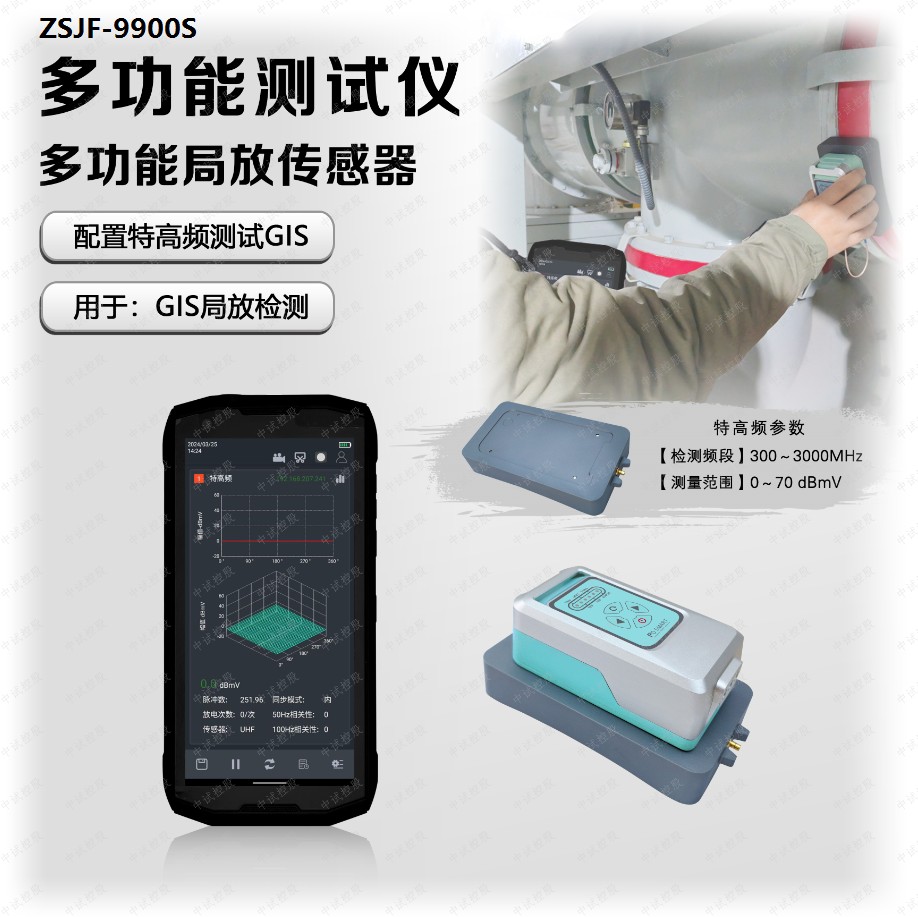

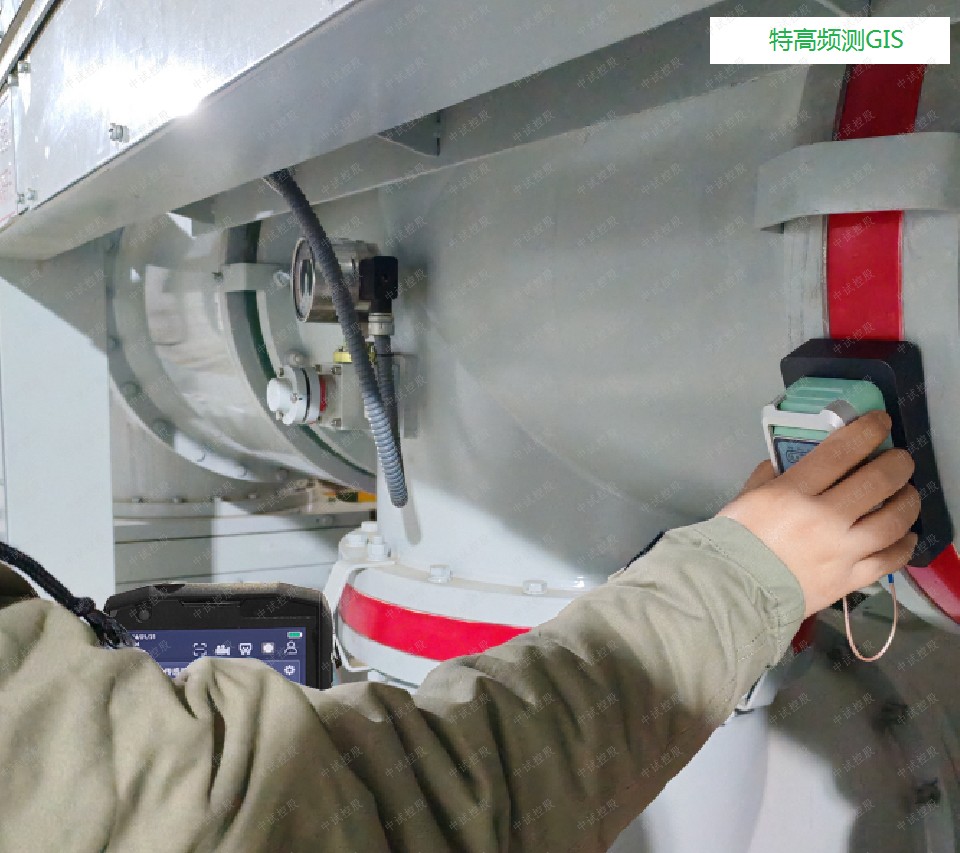

4 | 特高频传感器 | 1 | 用于测试GIS |

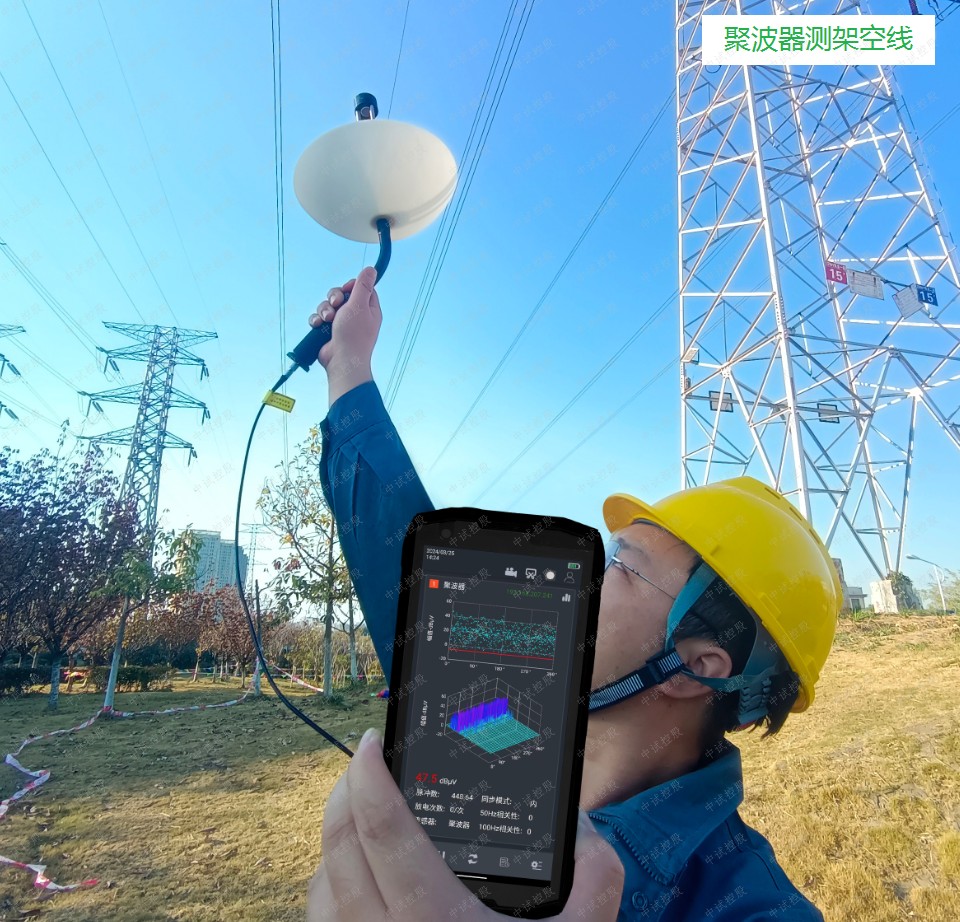

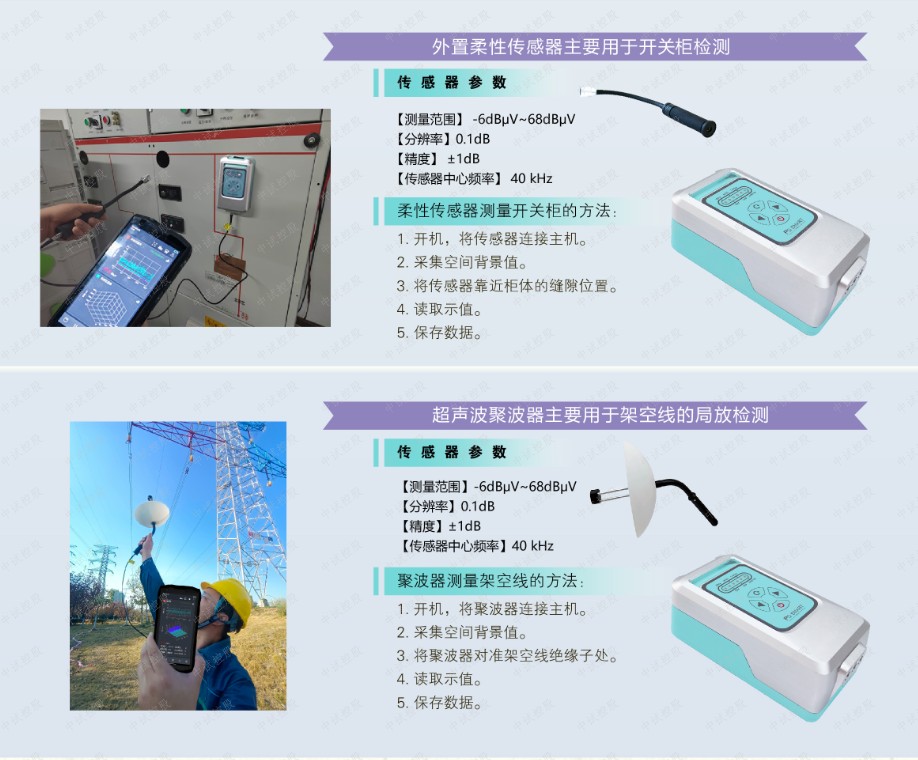

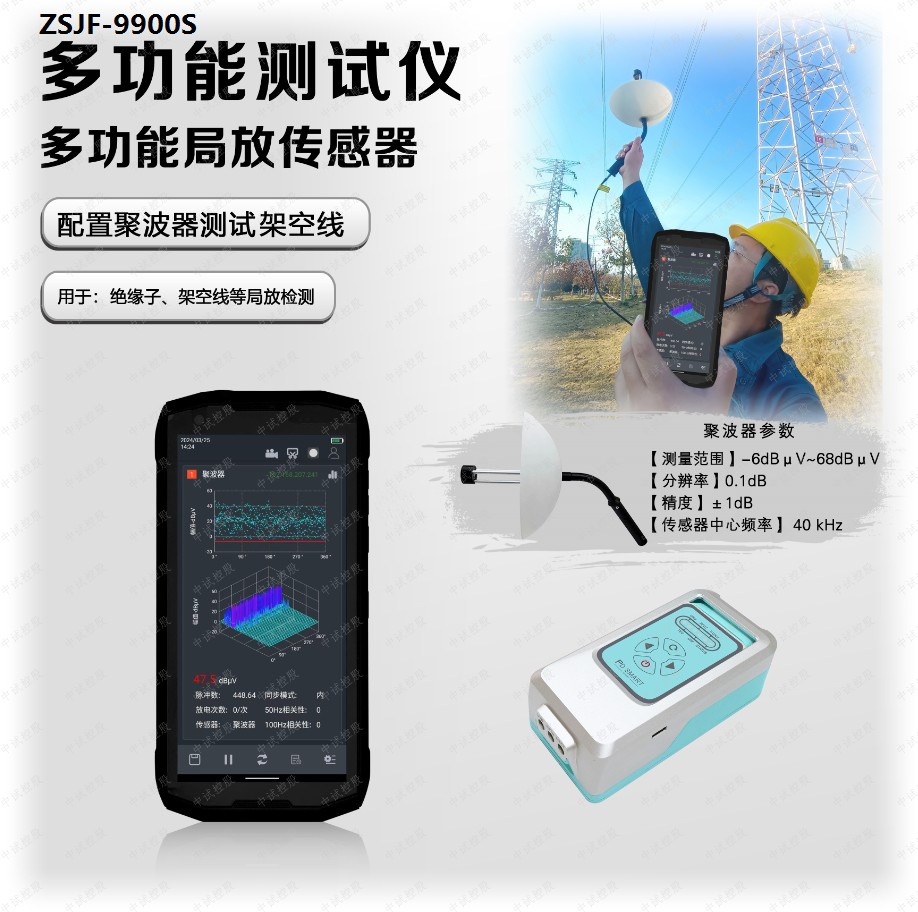

5 | 外置非接触式聚波器 | 1 | 用于测试高架线路 |

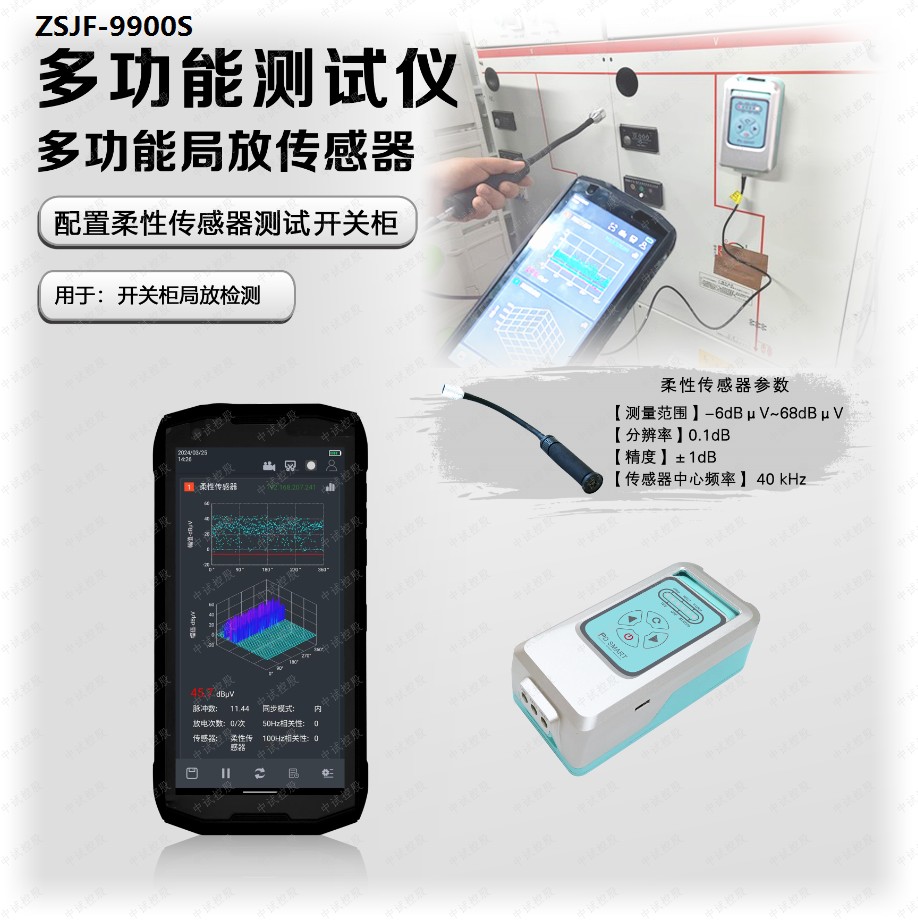

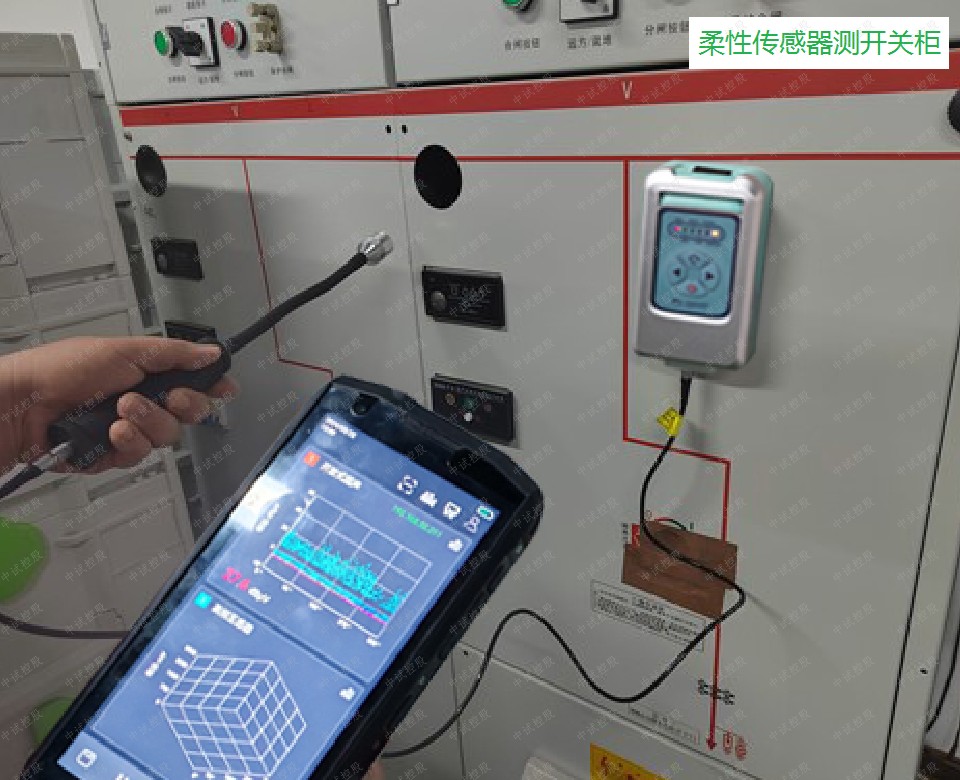

6 | 柔性传感器 | 1 | 用于测试开关柜 |
7 | 充电器 | 1 | 个 |
8 | 说明书 | 1 | 份 |
9 | 出厂报告 | 1 | 份 |
10 | 合格证 | 1 | 份 |
