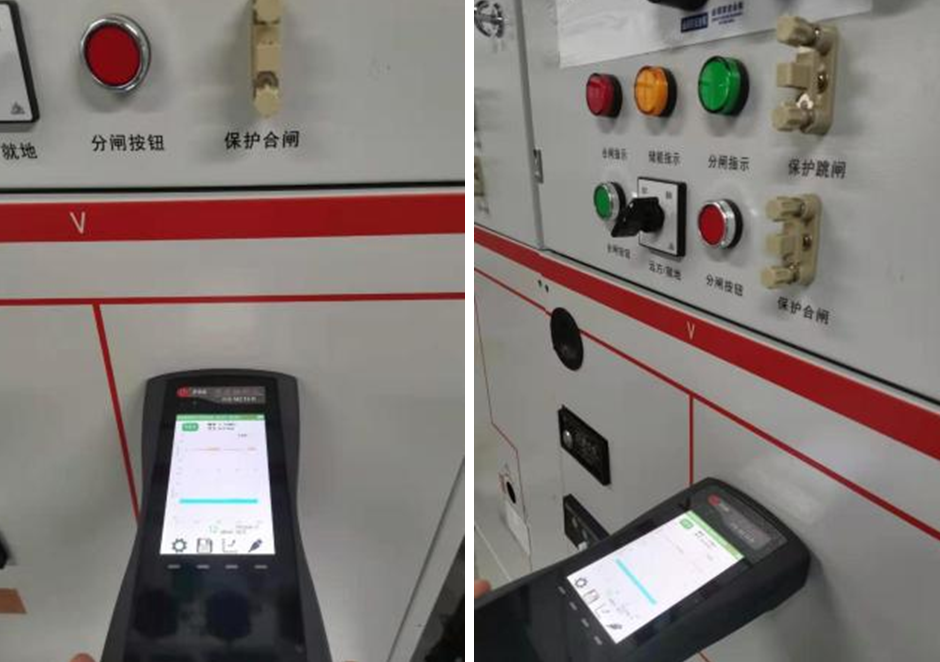

作用：对高压开关柜、环网柜的局部放电缺陷在线（不停电）进行检测及定位。
应用于电力系统高压开关柜、环网柜、CTPT互感器、避雷器的局部放电检测，也可以选配传感器同时也可以完成：电缆、变压器、GIS、架空线路、电缆终端、电缆分支箱、绝缘子等绝缘状态检测。
通过以下几项指标来衡量电气设备的放电程度：
局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中大值（dB）来表征局部放电的强度；
局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。
1、配置不同传感器实现几乎所有的高压电气设备的局部放电检测；

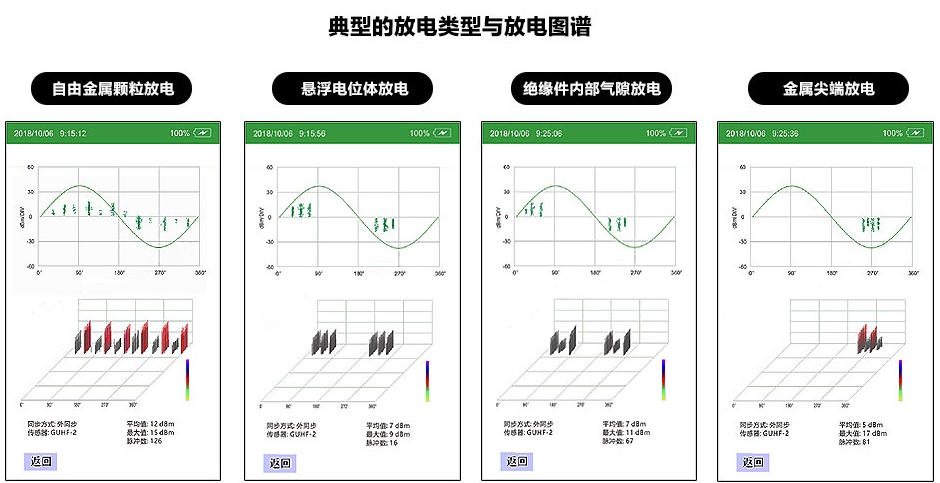

2、提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；

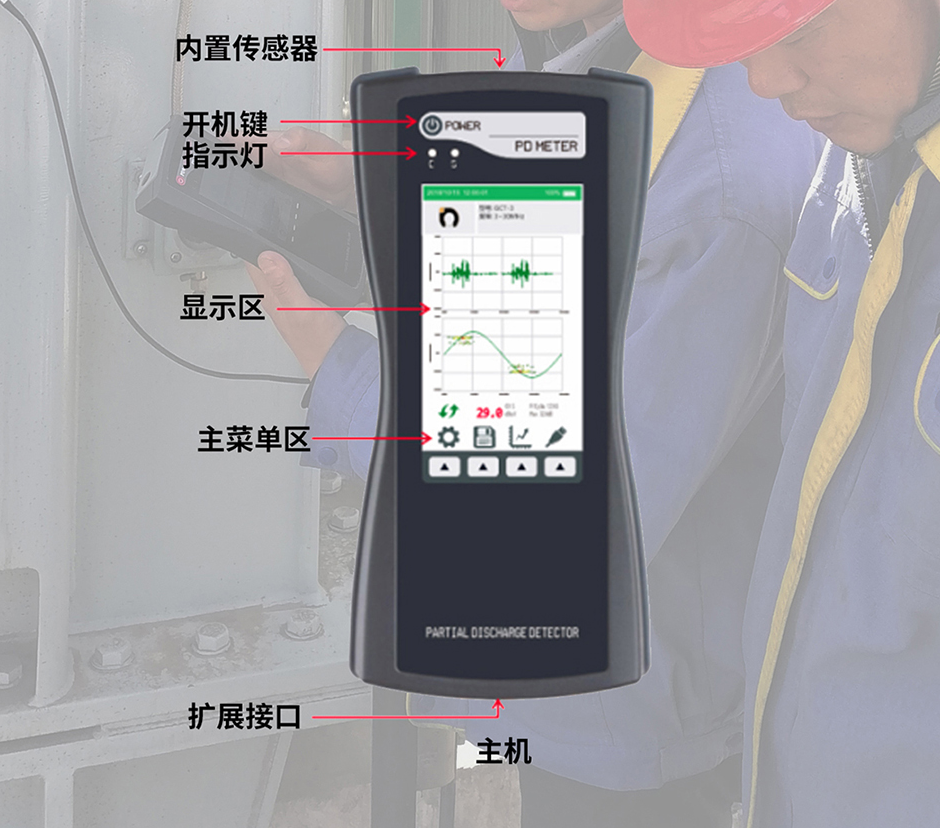

3、人性化的人机界面方便不同设备的数据管理；

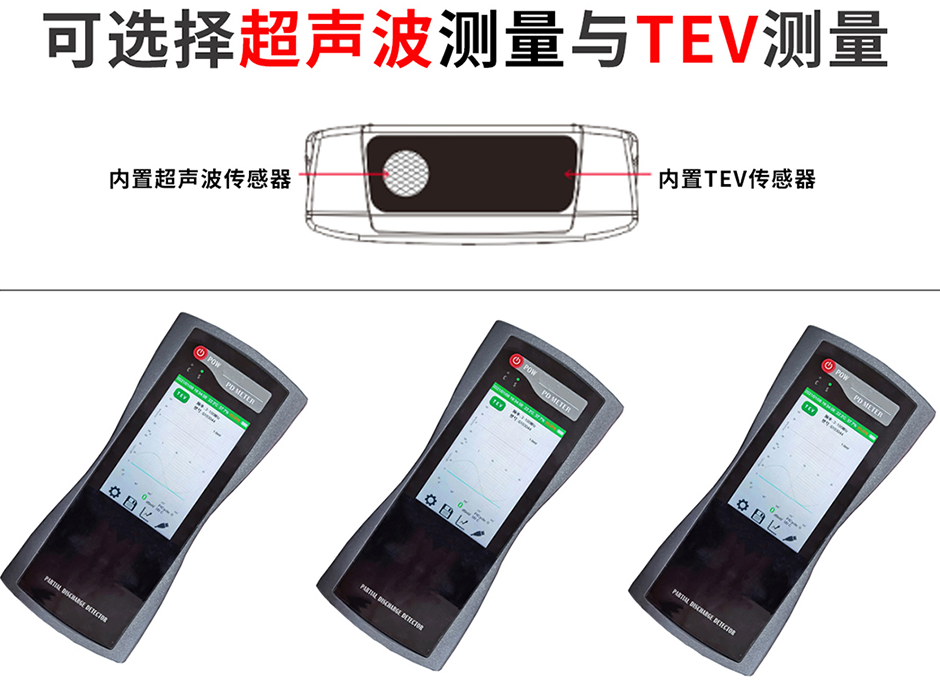

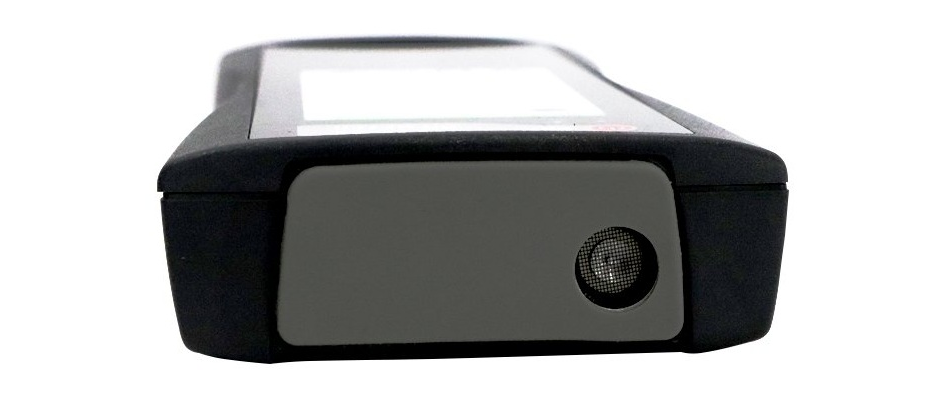

4、内置超声波传感器和暂态地电压(以下简称TEV)传感器，也可外接变压器、GIS、架空线路、电缆等专用传感器；

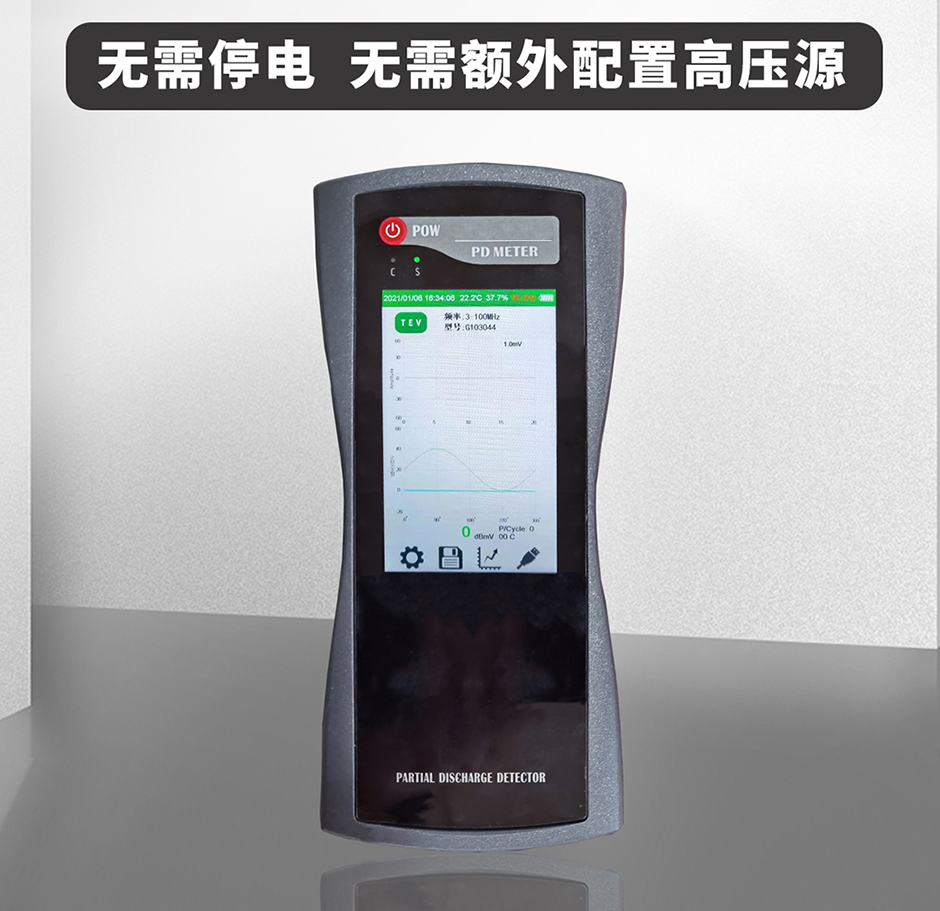

5、采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
6、测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理。

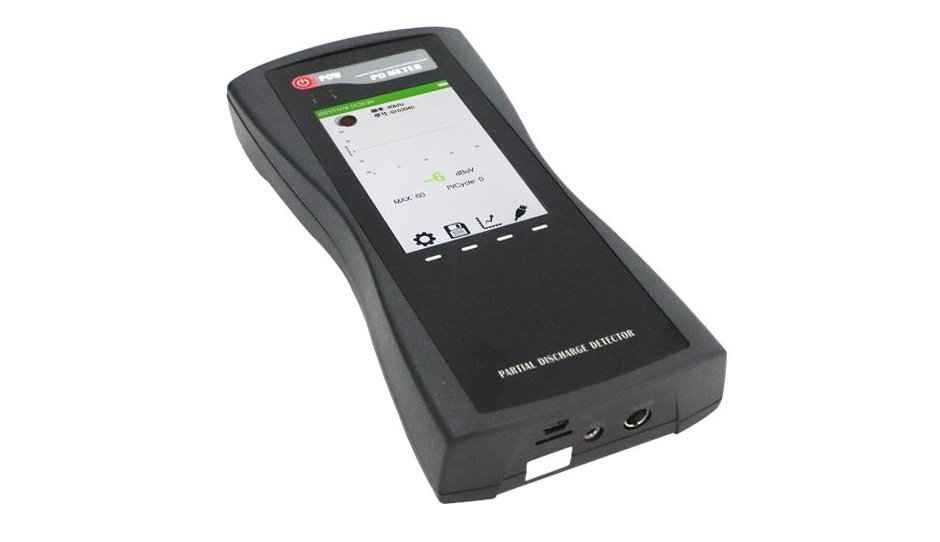

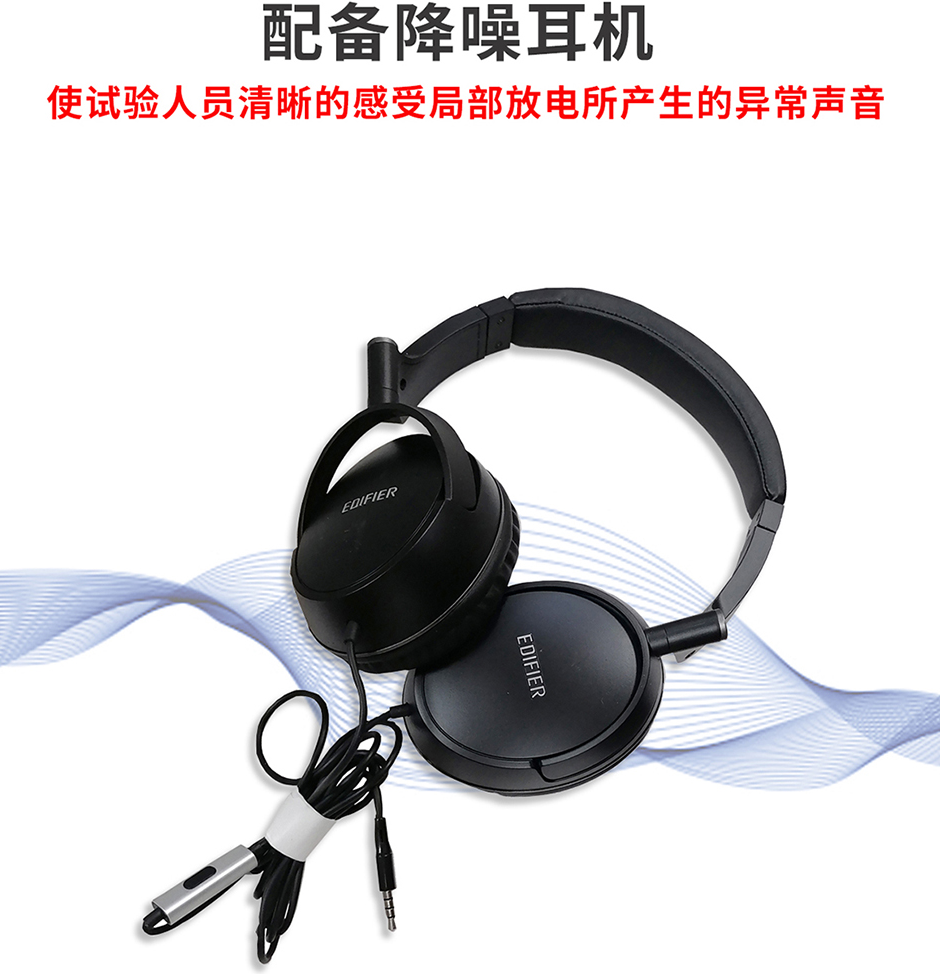

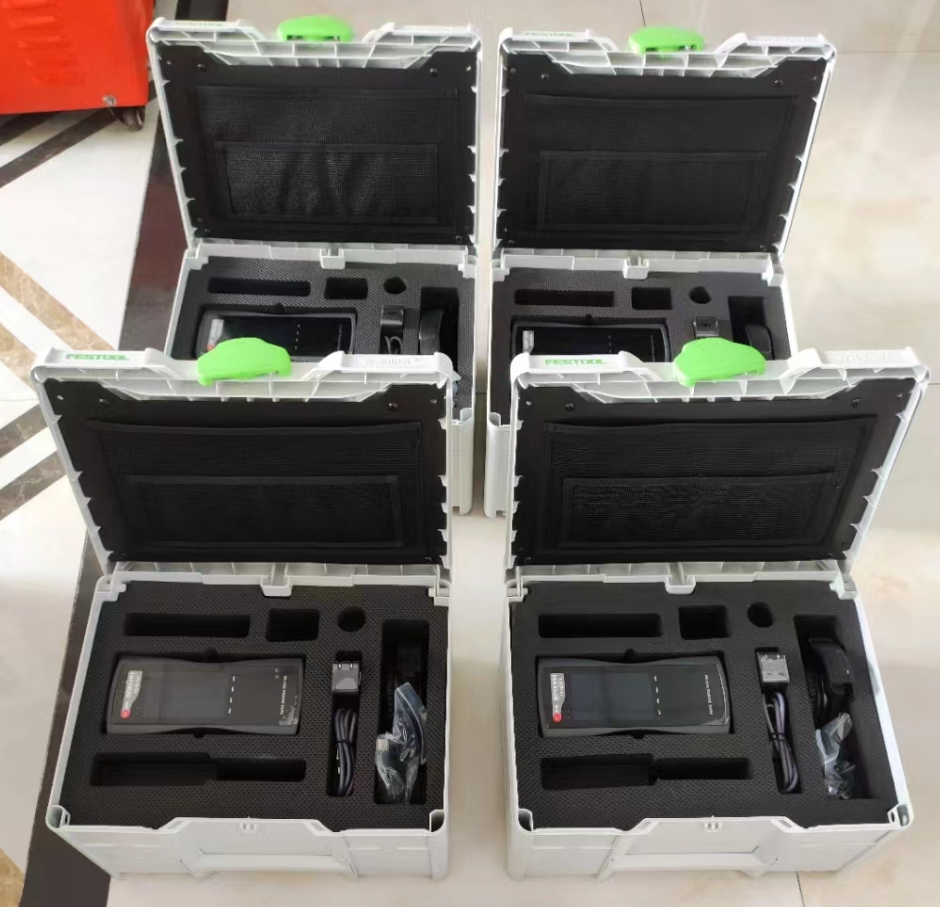

ZSJF-9200K局部放电综合试验仪 | ||||
作用：对高压开关柜、环网柜、CTPT互感器、避雷器的局部放电缺陷在线（不停电）进行检测及定位。应用于电力系统高压开关柜、环网柜、CTPT互感器、避雷器的局部放电检测，也可以选配传感器同时也可以完成：电缆、变压器(包括干式变压器)、GIS、架空线路、电缆终端、电缆分支箱、绝缘子等绝缘状态检测。 | ||||
TEV 测量 | AE 测量 | |||
测量范围 | 0-60 dBmV | 测量范围 | -6dBμV 至 68dBμV | |
分辨率 | 1dB | 分辨率 | 1dB | |
精度 | ±1dB | 精度 | ±1dB | |
每周期最大脉冲 | 1400 | 频率范围 | 20~200 kHz | |
测量频带 | 3~100MHz | |||
AA 测量 | UHF测量 | |||
测量范围 | -6dBμV~68dBμV | 检测频段 | 300-2000MHz | |
分辨率 | 1dB | 测量范围 | 0-60 dBmV | |
精度 | ±1dB | 灵敏度 | ＜1dBm | |
传感器中心频率 | 40 kHz | 传感器频段 | 300-2000MHz | |
HFCT 测量 | ||||
传感器传输阻抗 | 5mV/mA | |||
检测频率 | 1～30MHz | |||
灵敏度 | ≤50pC | |||
硬件 | ||||
外壳 | ABS | |||
显示 | 4.0 寸RGB液晶屏 分辨率800*480 | |||
采样精度 | 12bit | |||
同步方式 | 内同步、外同步 | |||
连接器 | USB 接口(兼充电器输入) | |||
3.5mm 立体声耳机插孔 | ||||
外部传感器输入接口 | ||||
耳机 | 最小 8 欧姆 | |||
SD 卡 | 标配 16G ~ 64G | |||
内置电池 | 3.7V/5000mAh 锂电池 | |||
工作时间 | 约 6 小时 | |||
充电器 | AC 90-264V 或 DC 5V | |||
使用温度 | -20 ~ 50℃ | |||
湿度 | 20-85% 相对湿度 | |||
体积、重量 | 210*100*35(mm) 0.4KG(主机) | |||
附件 | |||

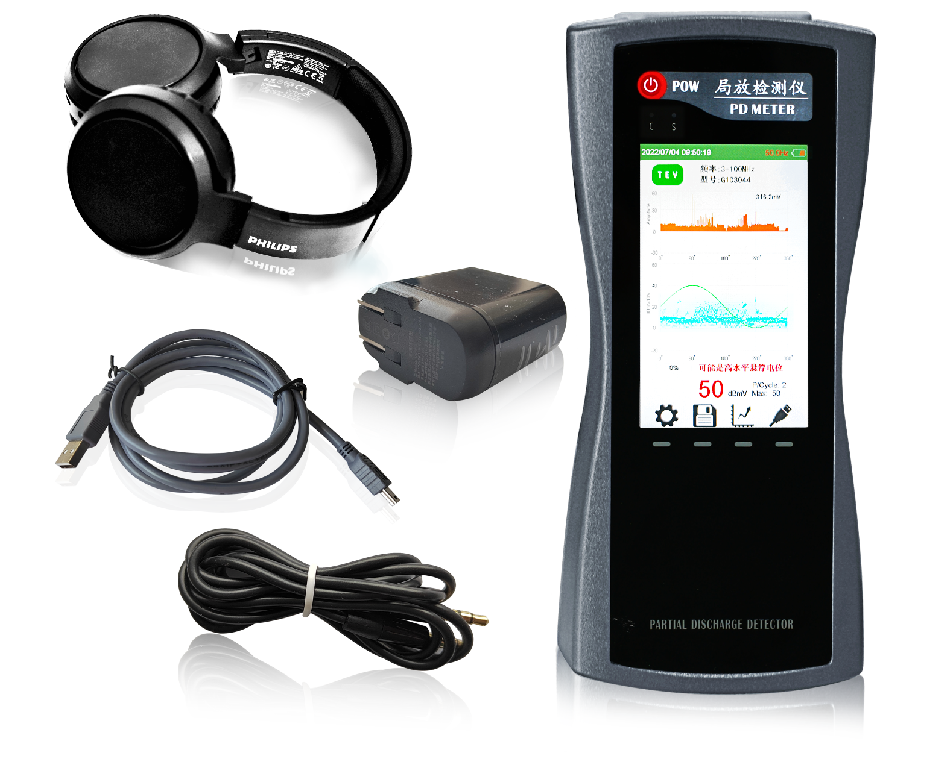

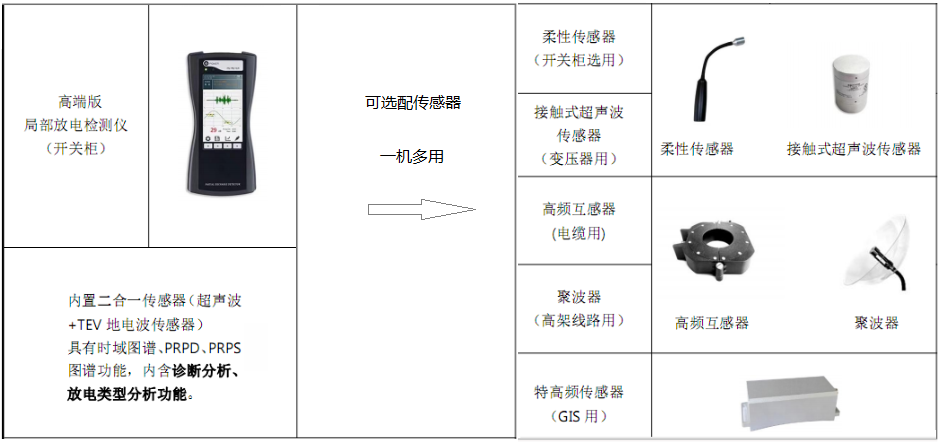

序号 | 名称 | 应用 | 数量单位 |
1 | 检测主机：内置二合一传感器(超声波 +TEV地电波传感器) | 单机可完成高压开关柜、环网柜、CTPT互感器、避雷器 | 1套 |
2 | 柔性传感器 | (开关柜选用) | 1个 |
3 | 特高频传感器 | (GIS用) | 1个 |
4 | 外置接触式超声波传感器 | (变压器用) | 1个 |
5 | 高频互感器 | (电缆用) | 1个 |
6 | 聚波器 | (高架线路用) | 1个 |
7 | 充电器+USB线+测试线 | 1套 | |
8 | 说明书 | 1份 | |
9 | 出厂报告 | 1份 | |
10 | 合格证 | 1份 | |
