用于被试品高压试验时的局放量测试
参考标准：GB/T 7354-2018
本成套系统由局放仪、无局放高压试验变压器、控制台、隔离变压器、高压耦合电容器、高压无局放限流电阻等六个部分组成
4000KVA及以下变压器局放试验
可精确测量变压器、氧化锌避雷器、高压开关、绝缘子、互感器试品

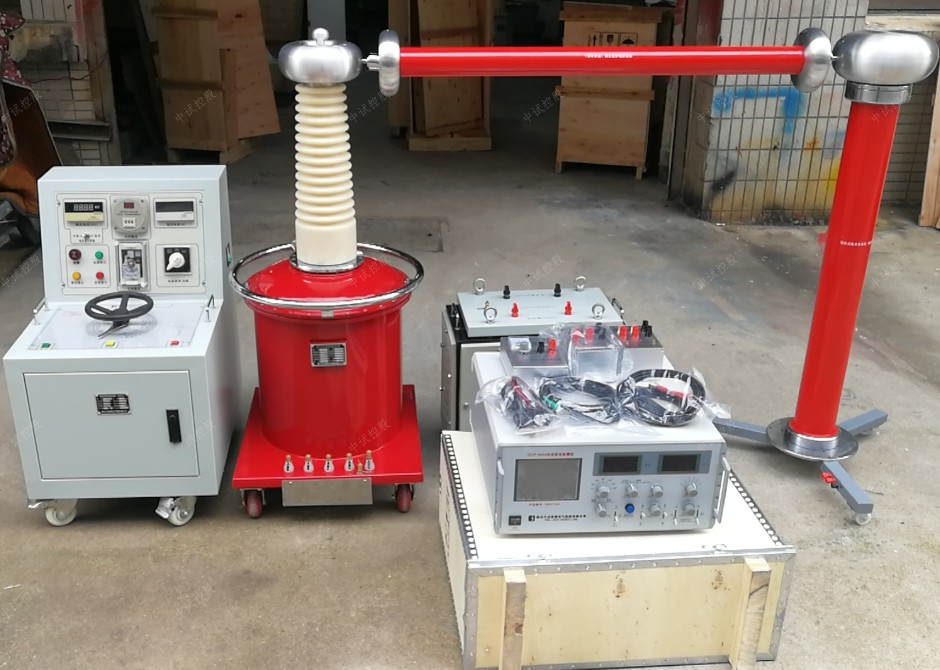

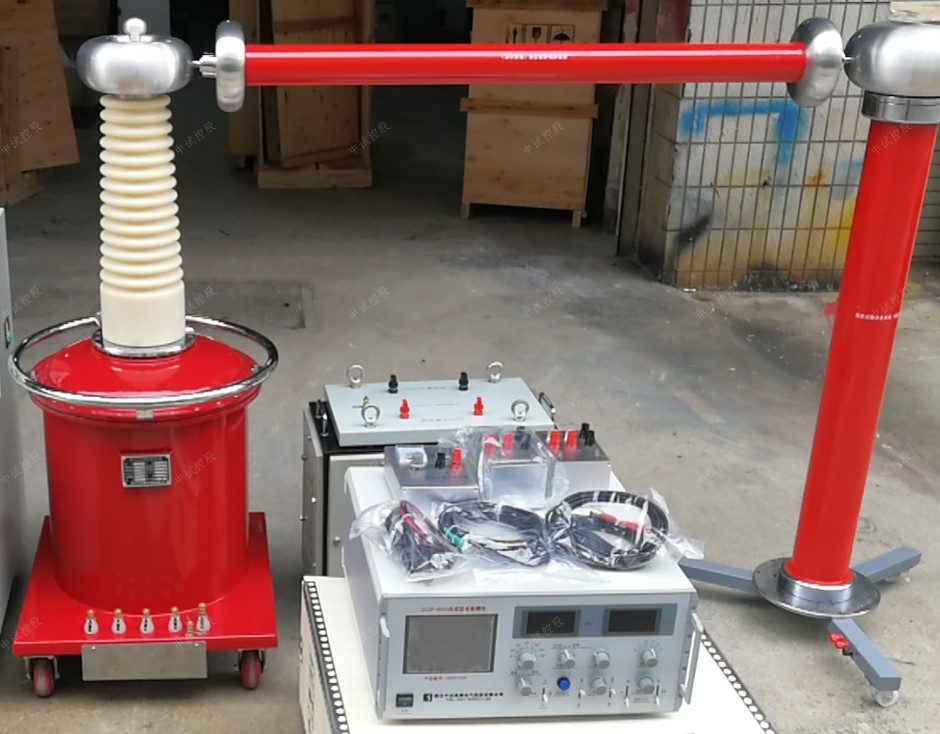

ZSYDF-20KVA/100KV局放试验成套系统用于被试品高压试验时的局放量测试，本成套系统由局放仪、无局放高压试验变压器、控制台、隔离变压器、高压耦合电容器、高压无局放限流电阻等六个部分组成。

用于被试品高压试验时的局放量测试。成套系统由局放仪、无局放高压试验变压器、控制台、隔离变压器、高压耦合电容器、高压无局放限流电阻等六个部分组成。

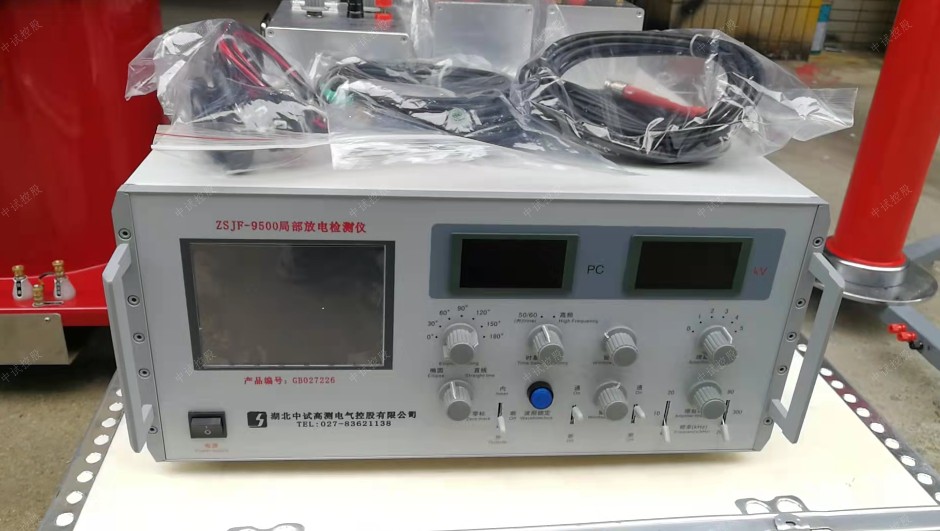

一、局放仪

1、局放仪概述

①  局部放电局部放电是指在绝缘的局部位置放电，它并不构成整个绝缘的贯通性击穿。它包含三种放电形式：内部放电(在介质内部)、沿面放电(在介质表面)、电晕放电(在电极尖端)。

②  电荷量q在试品两端瞬时注入一定电荷量，使试品端电压的变化和由局部放电本身引起的端电压的变化相同，此注入量即为局部放电的视在电荷量。

③  视在放电量校准器视在放电量校准器是一标准电量发生器，试验前它以输出某固定电量加之试品两端，模拟该试品在此电量下放电时局部放电测试仪的响应，此时调整刻度系数，确定局部放电检测仪的量程，以便在试验时测量该试品在额定电压下的视在放电量。因该放电量时以标准电量发生器比较后间接测出，而非直接测出，故此放电量称为“视在放电量”。校正电量发生器是测量局部放电时必备的仪器，它的性能参数直接关系到测试结果的准确性。视在放电量校准器由校准脉冲电压发生器和校准电容串联组成，其参数主要包括：脉冲波形上升时间、衰减时间、内阻、脉冲峰值、校准电容值等。校准脉冲电压发生器电压波形上升时间为从0.1U0到0.9U0的时间，衰减时间定义为从峰值下降到0.1U0的时间。

2、局放仪的组成单元：局放仪主机、校验脉冲发生器

3、局放仪主要技术参数

①  可测试品的电容范围：6ｐF~250ｕF

②  检测灵敏度及允许电流(见表1)

③  椭圆扫描时基

频率：50、100、150、200、400Hz

旋转：以30度为一档，可旋转120度

工作方式：标准－扩展－直线

高频时基椭圆的输入电压范围：13~275V

4、显示单元

采用100×80mm矩形示波管，有亮度与聚焦调节旋钮

5．放大器

① 3dB低频端频fL：20、40KHz任选

② 3dB高频端频率fH：200、300KHz任选

③ 增益调节：粗调6档，档间增益差10倍±5%

④ 细调范围：＞10倍

⑤ 正、负脉冲响应不对称性：＜5%

6、时间窗

① 窗宽：5度~150度(50Hz) 连续可调

② 窗位置：每一窗可旋转0度~170度

③ 两个时间窗可分别或同时控制

7、脉冲峰值表

① 线性指示：0~100误差不大于5%

② 指示：1~100误差不大于5%

8、具有辅助识别放电脉冲相位的零标志系统。

9、工作电源：220V±10%

10、体积：440×430×180mm

11、重量：约15Kg

  表1检测灵敏度及输入单元允许电流值

局放仪系统工程原理简介

若试品Ｃa在试验电压下产生局部放电时，经耦合电容Cｋ产生脉冲电流，由输入单元拾取得脉冲讯号，经低噪声前置放大、滤波放大器选择所需频带及主放放大后，在示波屏的椭圆扫描基线上显示出放电脉冲，同时也送到脉冲峰值表(对数表)显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值表的工作时间，并在这段时间内将显示屏的显示加亮，宽度与位置可以改变，进一步加强了抗干扰能力。

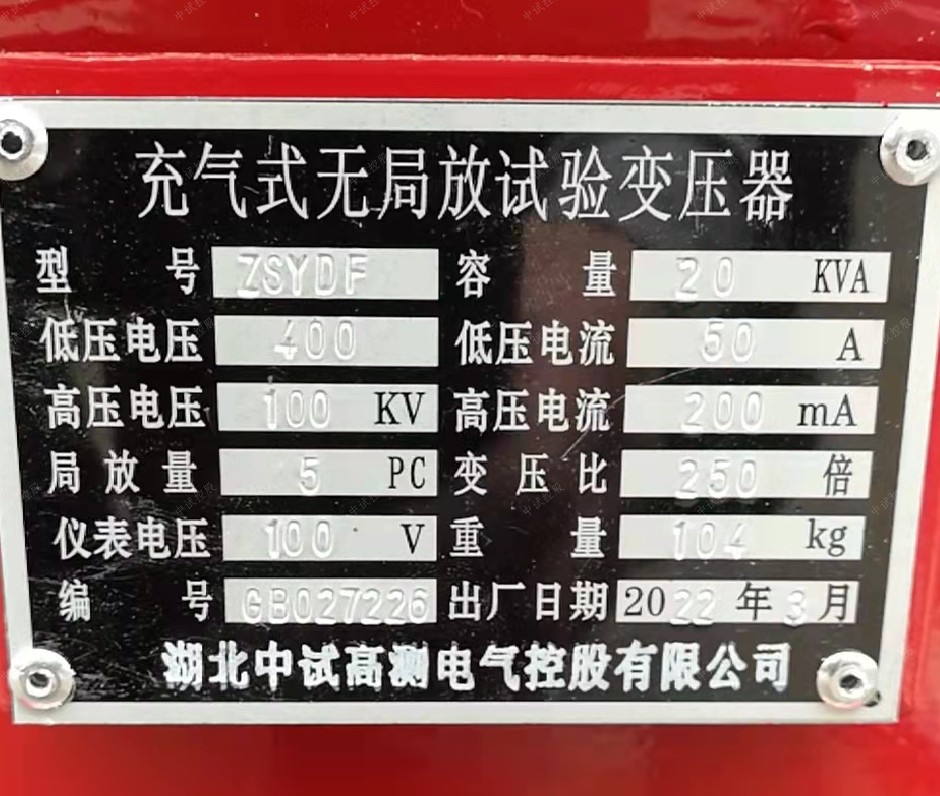

二、无局放高压试验变压器

无局放高压试验变压器采用绝缘筒油浸式设计，具有结构合理、外形美观、耐用性高等特点。

1、容量：20KVA

2、输入电压：AC400V

3、输入电流：50A

4、输出电压：AC100KV

5、输出电流：AC200 mA

6、局放量≤5PC

7、绝缘介质：SF6气体

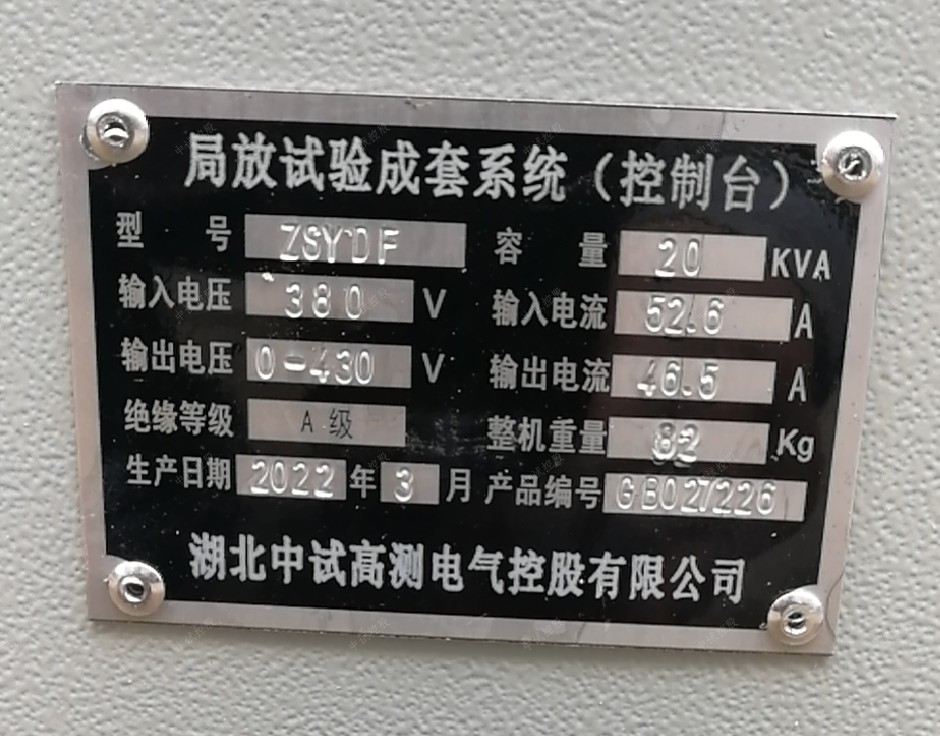

三、控制台

控制台为无局放高压试验变压器的配套控制调压装置，为数显台式结构，外形美观、轻便等特点。

高压电压指示、低压电流指示、耐压计时指示、耐压计时整定、过流保护、过流保护整定、零位启动保护等主要功能。

1、容量：20KVA

2、输入电压：AC380V

3、输入电流：52A

4、输出电压：0～430V可调

5、输出电流：0～50A

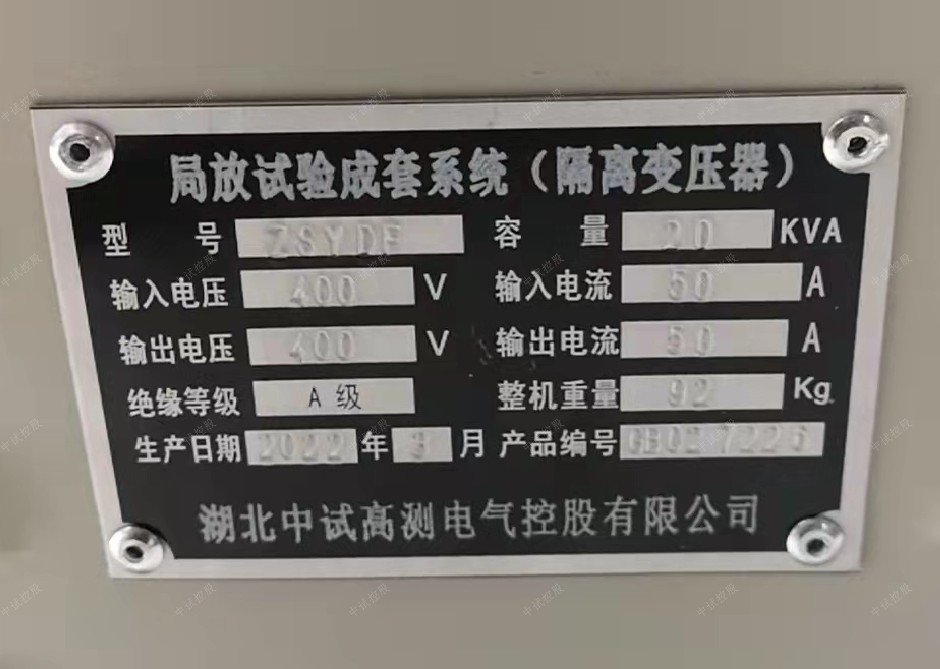

四、隔离变压器

隔离变压器的主要功能：采用双屏蔽方式制作，隔离电源电压中的谐波分量等干扰源使电源更干净更安全。

1、容量：20KVA

2、输入电压：AC400V

3、输入电流：50A

4、输出电压：400V

5、输出电流：50A

五、高压耦合电容

高压耦合电容的主要功能：提供与局放仪相匹配的高压耦合信号。其主要参数为100KV/800PF。

六、高压限流电阻

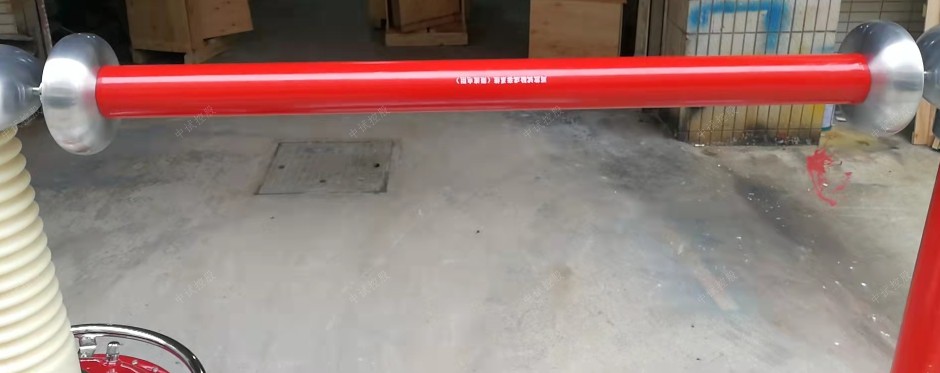

高压无局放限流线绕电阻的主要功能：连接变压器与耦合电容，消除阻尼震荡。100KV/200mA

ZSYDF-20KVA/100KV局放试验成套系统可以做4000KVA及以下变压器，也可以做氧化锌避雷器、高压开关、绝缘子、互感器等。
