采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量及故障诊断
参考标准：GB/T 7354-2003，DL/T 417-2006
通道数：独立4通道
测量范围：0.1pC~100,000pC
量程切换：-40dB，-20dB，0dB，20dB，40dB，60dB共6档

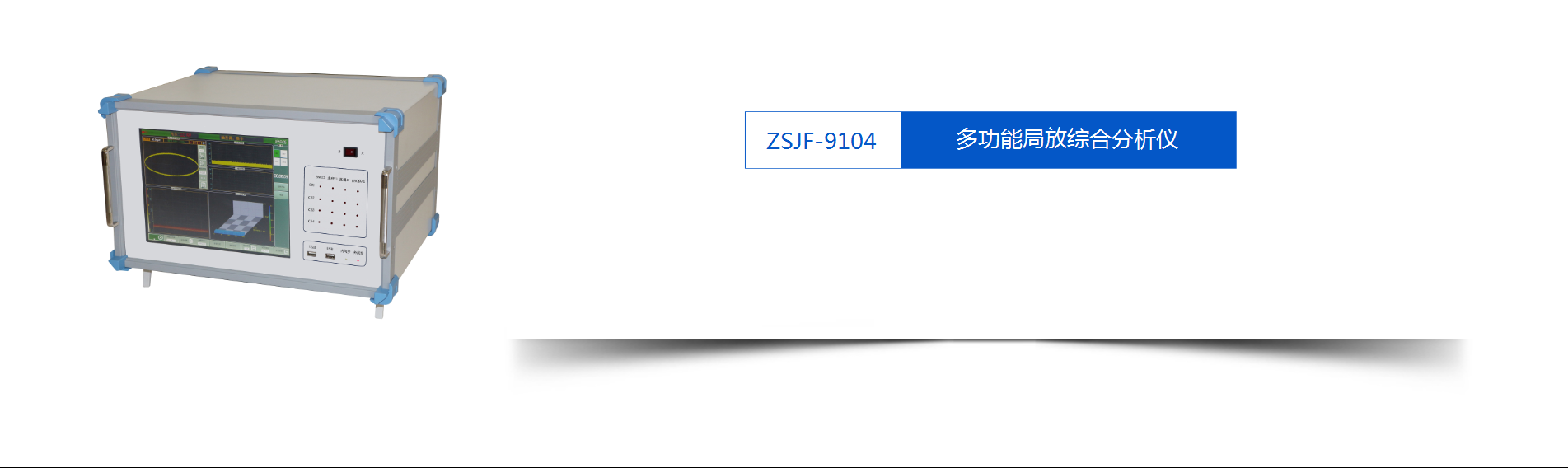

ZSJF-9104局放综合分析仪（以下简称为局放仪）采用新技术实现的高性能数字化局放测量分析仪器。本产品为多信号通道、台式、TFT液晶显示，系统可靠，故障率低。可以用于高压电气设备的局部放电测量。
ZSJF-9104多功能局放综合分析仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量及故障诊断。
ZSJF-9104多功能局放综合分析仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC 60270-2000、国家标准GB/T 7354-2003《局部放电测量》和DL/T 417-2006《电力设备局部放电现场测量导则》标准要求。
ZSJF-9104多功能局放综合分析仪参数 | |
作用：采用新技术实现的高性能数字化局放测量分析仪器。本产品为多信号通道、台式、TFT液晶显示，系统可靠，故障率低。可以用于高压电气设备的局部放电测量 | |
技术特性 | |
通道数 | 独立4通道 |
采样速率 | 1M、5M、10M可选 |
采样精度 | 12bit |
量程切换 | -40dB，-20dB，0dB，20dB，40dB，60dB共6档 |
测量频带 | 3dB 带宽 10kHz～1MHz |
数字滤波 | 10kHz～1MHz 任意选择 |
程控滤波器分段 | 低端频率：10kHz，20kHz，40kHz，80kHz |
本量程非线性误差 | 10% |
测量范围 | 0.1pC~100,000pC |
灵敏度 | 0.1pC |
可测试品的电容量范围 | 6pF～250µF |
试验电源频率范围 | 50～500Hz |
同步方式 | 内同步，外同步，光同步 |
显示 | |
显示屏 | 12” TFT真彩色触摸液晶显示屏 |
分辨率 | 1024×768 |
接口 | |
USB | 3路，可外接鼠标键盘，以及外接移动存储设备 |
电源模式 | AC 220V；频率50Hz；功率300W |
电信号接口 | 4路BNC接口，用于信号输入 |
光信号接口 | 4路，用于信号输入 |
网口 | 1路 |
接地钮 | 外部接地 |
通用说明 | |
CPU | 主频1.60GHz |
内存 | 2.0GB |
硬盘 | 128GB固态硬盘 |
系统 | Windows Xp |
工作环境 | 环境温度：-10～45℃ 相对湿度：≤95% |
尺寸 | 长×宽×高：474mm × 288mm × 370mm |
重量 | 15.8kg |
