电力系统或其他关键设备的运行监测，用于故障诊断、排除故障，集成了电气试验、故障录波、综合电力监测功能
参考标准：DL/T 553-2013
16路开关量、18路模拟量或者电气隔离24路模拟量、16路开关量同步采样
实时显示波形、谐波、矢量图，并实时计算模拟量有效值、派生量（频率、有功、无功、功角、零序、负序等）
发电机总启动电气试验、发电机空载试验、短路试验、频率特性、进相、甩负荷、转子交流阻抗、同期装置校验等，励磁调解器各项试验等

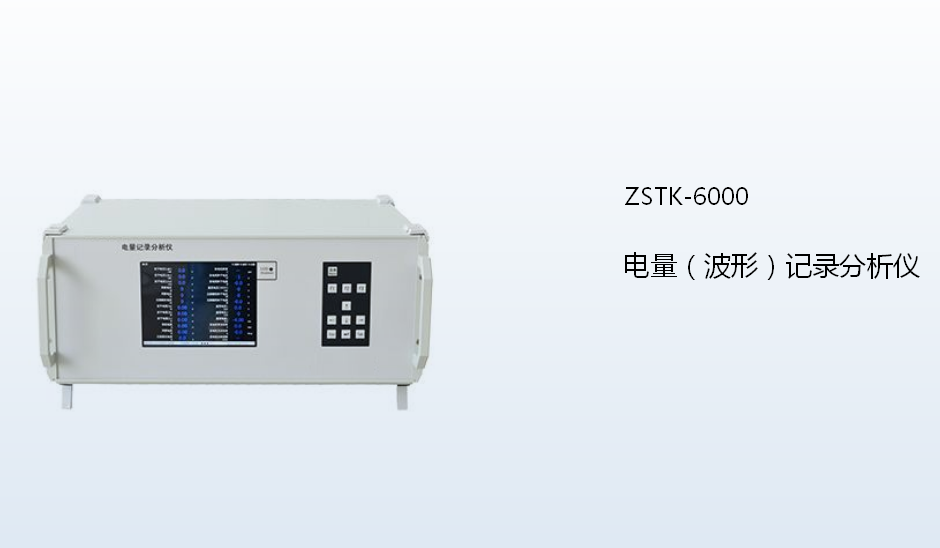

ZSTK-6018电量波形记录分析仪：18模拟通道数，16开关通道数     /     ZSTK-6024电量波形记录分析仪：24路模拟通道数，16开关通道数

1、ZSTK-6000电量（波形）记录分析仪是以DSP、嵌入式操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储功能的便携式装置。
2、基于DSP的先进数据处理能力，录波仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率，最高为100K/S，可用于暂态电气信号的录制分析。
3、采用先进工控内核，结合嵌入式操作系统，高效、可靠地实现数据高级处理、传输、存储、显示功能。
4、提供上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。
5、故障录波：按用户预先定义的故障判据，电量记录分析仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在永久存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。
6、实时监测：电量记录分析仪接入了16路开关量、24路模拟量。电量记录分析仪实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路，最高21次）、矢量图（最多4组，每组最多包括6个模拟量）。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。
7、3天历史曲线：电量记录分析仪可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。
8、发电机总启动电气试验：电量记录分析仪可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。电量记录分析仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。
9、可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。

1、电气隔离18路模拟量、16路开关量同步采样：输入信号处理通道全部采用电气隔离，隔离耐压3000VDC。
2、灵活的采样频率：
ZSTK-6000电量（波形）记录分析仪允许选择从 10K/s 到 100K/s 的多种采样频率，以满足不同应用需要。最高采样频率为100K/s（2路模拟通道、16路开关通道），当18路模拟量、16路开关量全部打开时，ZSTK-6000电量（波形）记录分析仪的采样频率为10K/s。
3、实时有效值计算：录波仪对模拟通道进行无延迟的有效值计算。交流量RMS每10ms生成一点。
4、实时派生量计算：用户可以定义最多达24个派生量，包括频率、有功、无功等多个类型。ZSTK-6000电量（波形）记录分析仪进行无延迟的派生量计算。
5、对接入通道、派生量实时监视，多种故障启动方式：在任何运行状态下，录波仪都根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形。故障记录文件存储容量为2GB。如果连接了上位机（PC机），录波仪即时通知上位机。
6、发电机总启动电气试验功能：连接PC机，录波仪可以进行发电机总启动电气试验，包括发电机、励磁机的短路、空载试验，励磁调节器特性试验等。
7、实时监测：实时谐波分析、实时波形显示、矢量图画面。
8、6.4＂TTF显示屏：分辨率为640*480
9、串行口通讯RS-232C：可以定制为半双工时序，可通过RS232/485转换器接入RS-485总线。
10、10/100Mbps局域网接口：录波仪具备1个局域网接口，可以直接连接PC机，也可接入局域网。
11、PC软件：PC软件运行于Windows平台，通过串行口或网络接口连接。提供实时监视、参数设置、数据分析、发电机总启动电气试验等功能。

   一、24路同步采样模拟通道
   1、模拟通道A/D分辨率：16位
   2、有效值准确度：0.2%
   3、装有6个模拟信号处理模块，每个模块由3路模拟通道组成
   模块种类：

      输入特性：

     6个模块的种类配置、量程，可根据用户要求调整，或可根据用户要求提供其他种类模块。
    二、16路同步采样开关量通道
     标配为外接无源节点，通道内部输出+24V。可根据用户要求配置为各种电压范围的有源节点。
    三、24路实时派生量
     最多可设置24路派生量，各类型的准确度如下表所示。派生量的具体种类、算法请参见“3.4 派生量”。

     四、同步采样频率
      采样通道数与最高可选采样频率的关系如下：

     五、故障启动方式：模拟量：突变、过量、欠量，开关量：变位（闭合、断开）
     六、故障记录容量：1GB
     七、通讯：串行口：1个RS-232C端口，最大通讯波特率115200bps。使用专用串口通讯电缆（5芯），网络：1个10/100Mbps 802.3u接口
     八、显示屏： 6.4”  262144色TTF显示屏，分辨率：640×480
     九、机箱尺寸（mm）：448 (宽) ×178(高)×318(深)
     十、重量：14kG(含铝合金包装箱)
     十一、工作电源：AC220V±15% 50Hz±0.5Hz；DC220V±15%

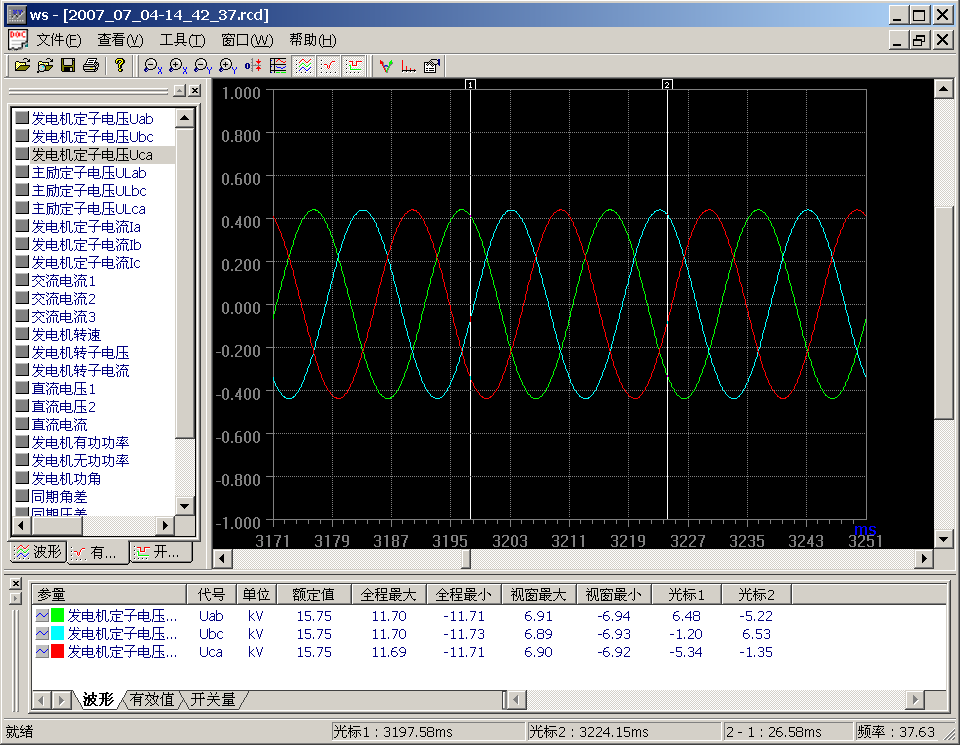

波形分析画面

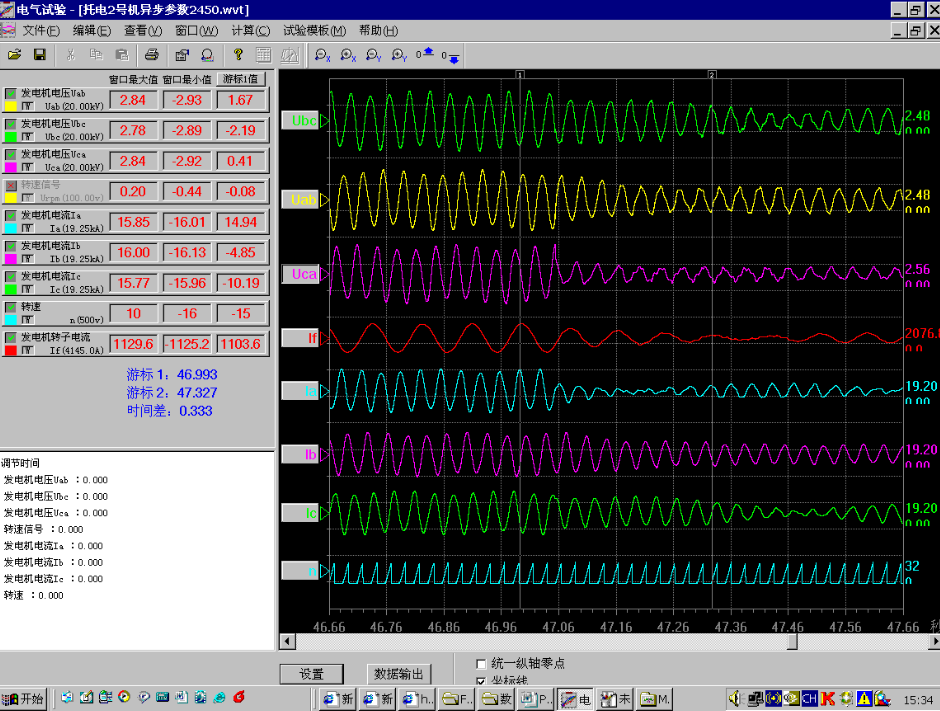

波形类试验画面

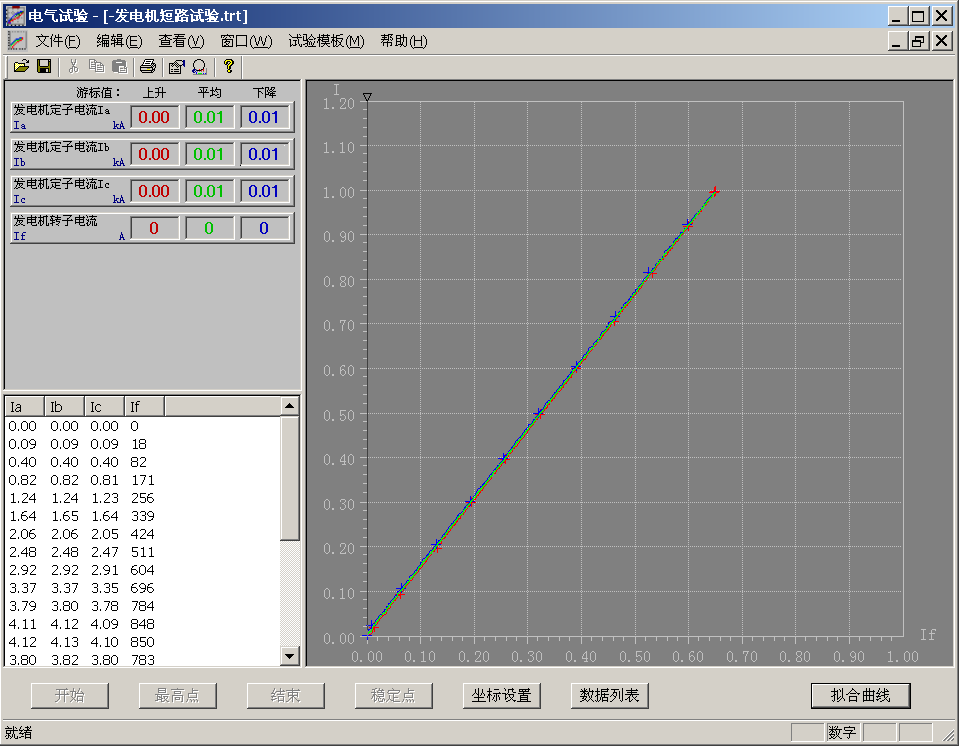

发电机短路试验画面

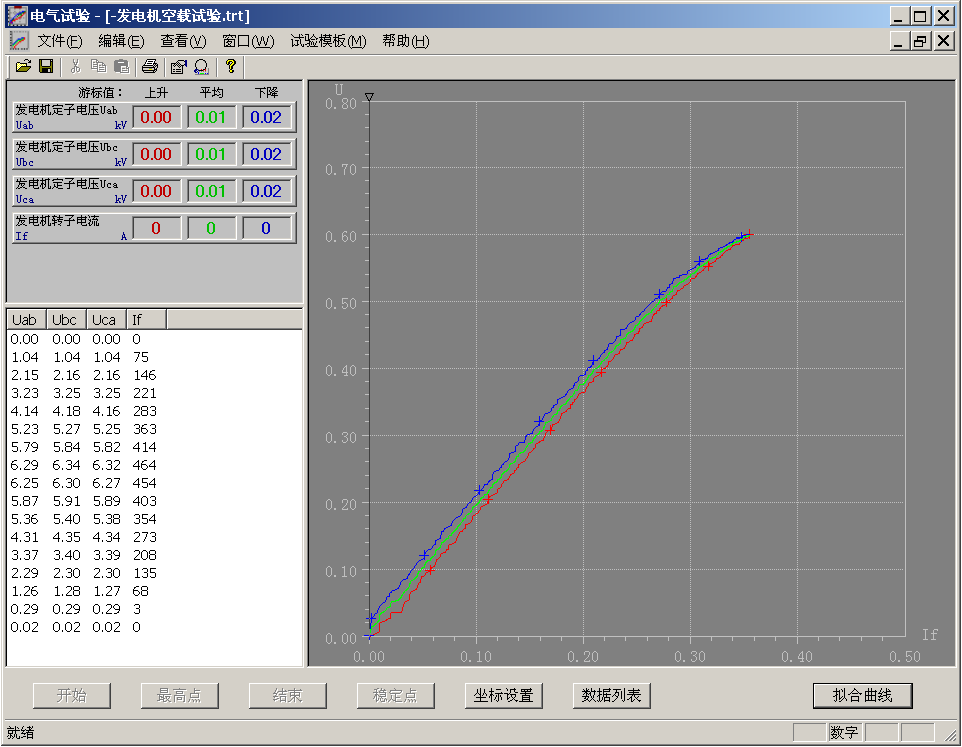

发电机空载试验画面

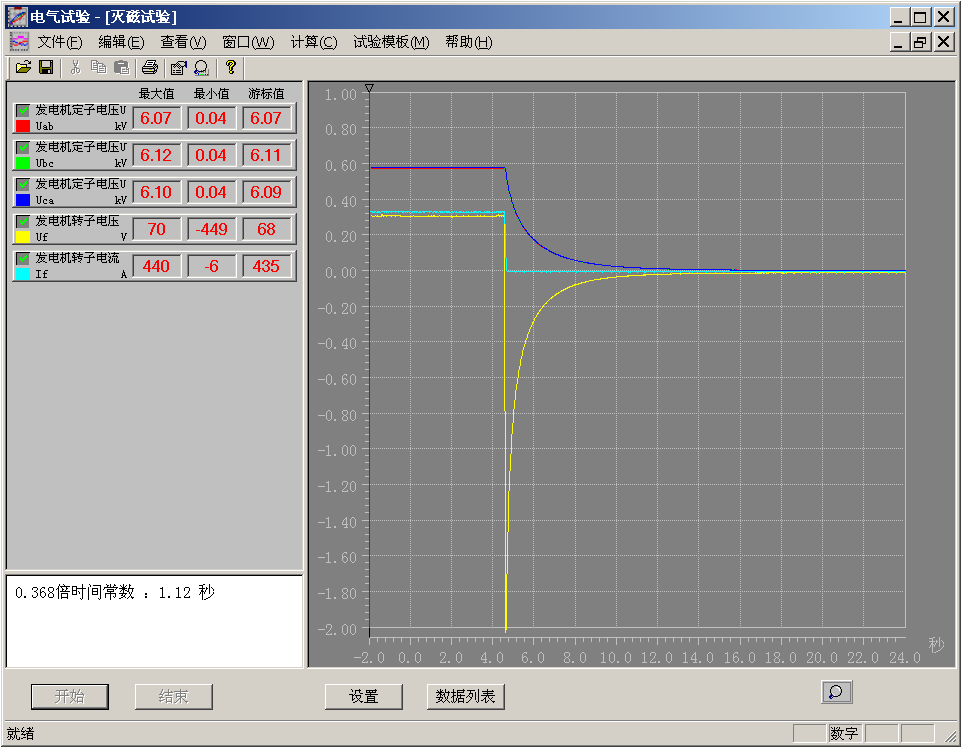

励磁试验画面

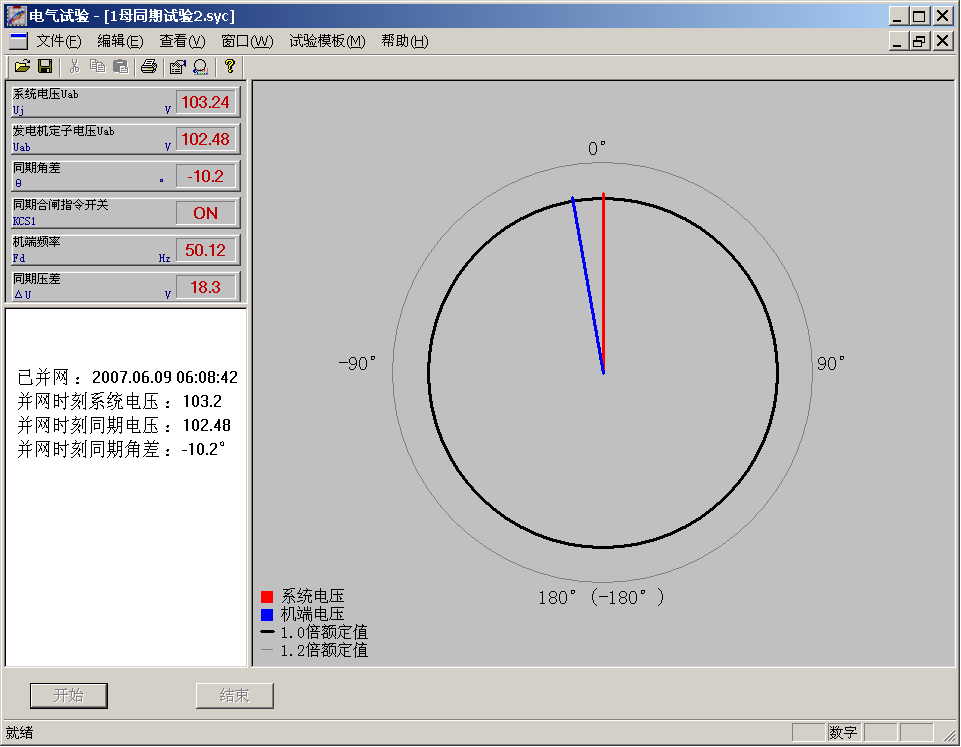

同期试验画面

转子交流阻抗试验画面
