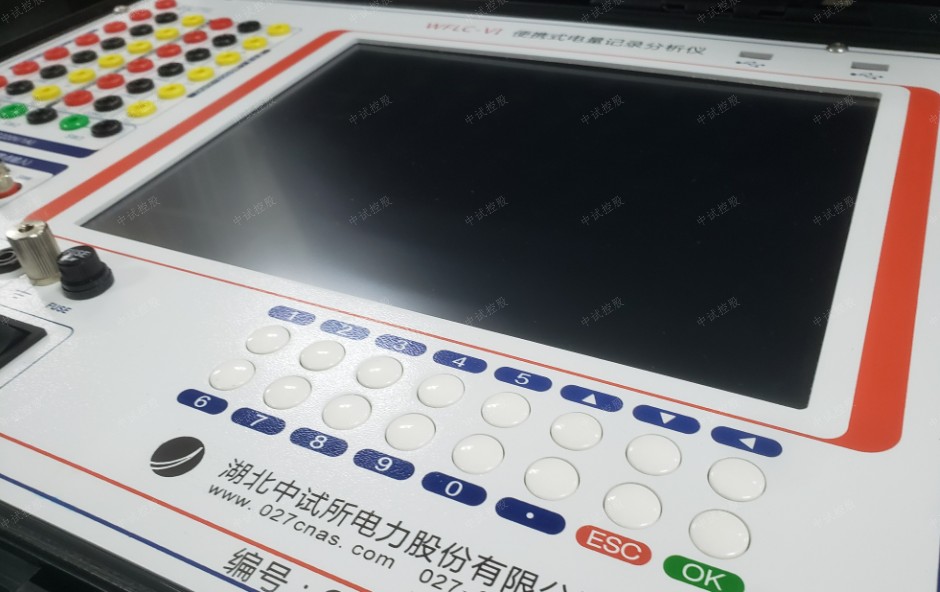

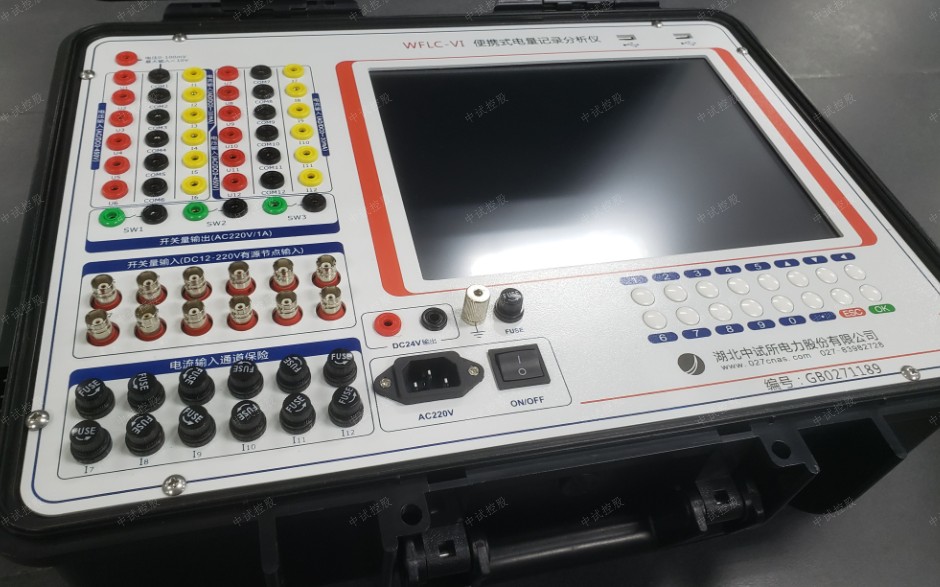

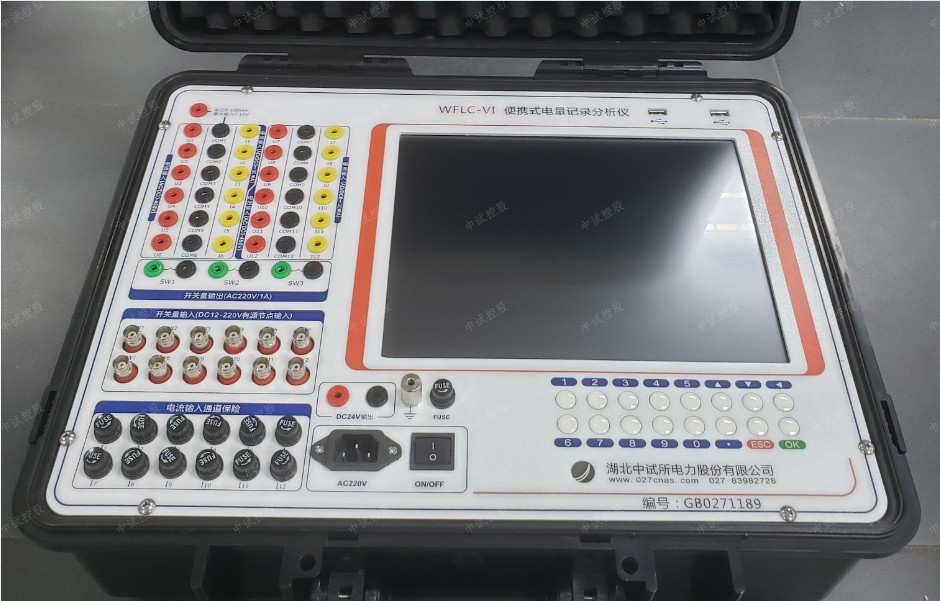

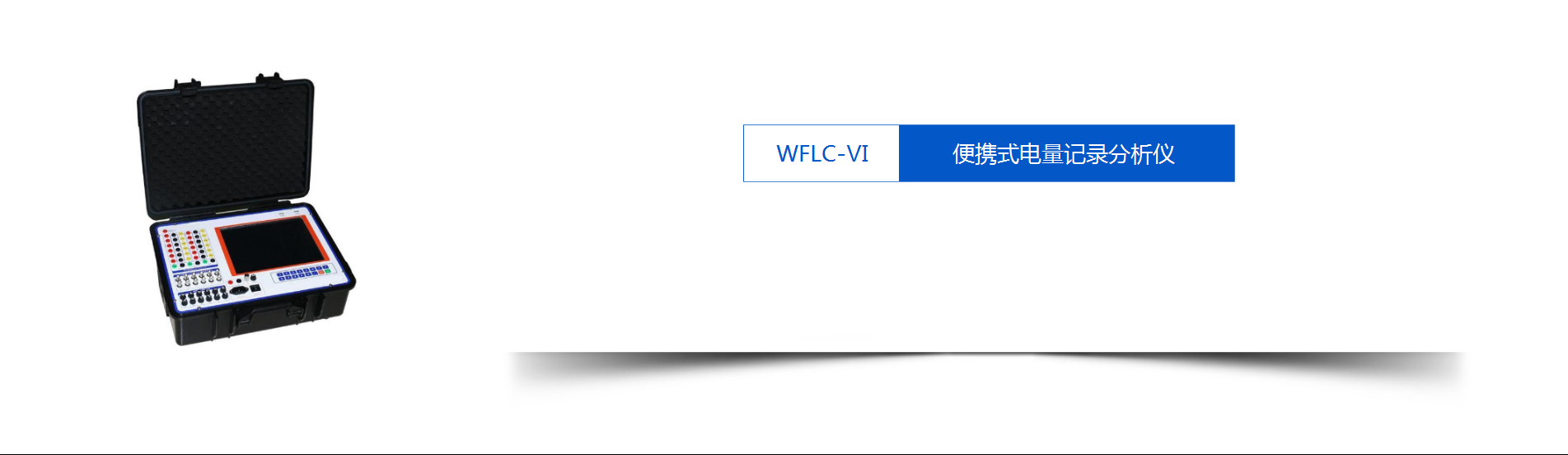

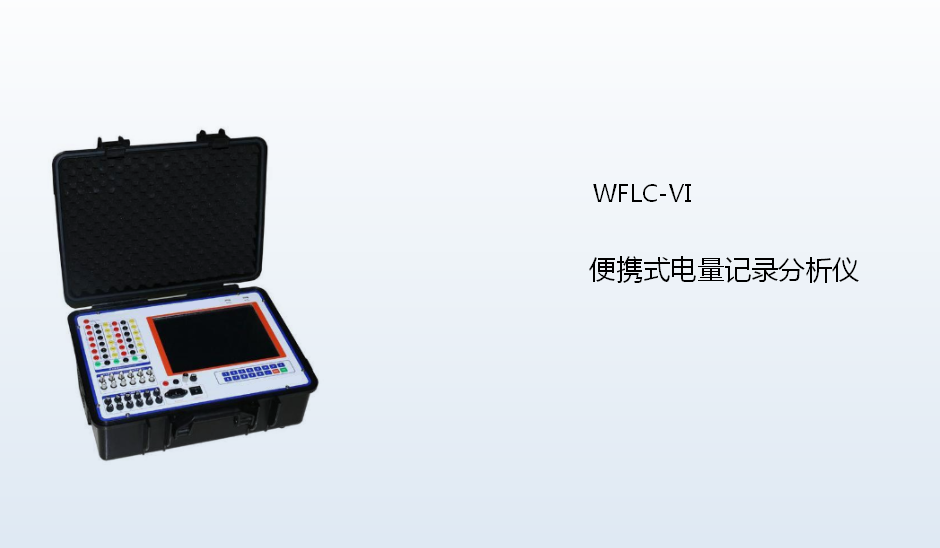

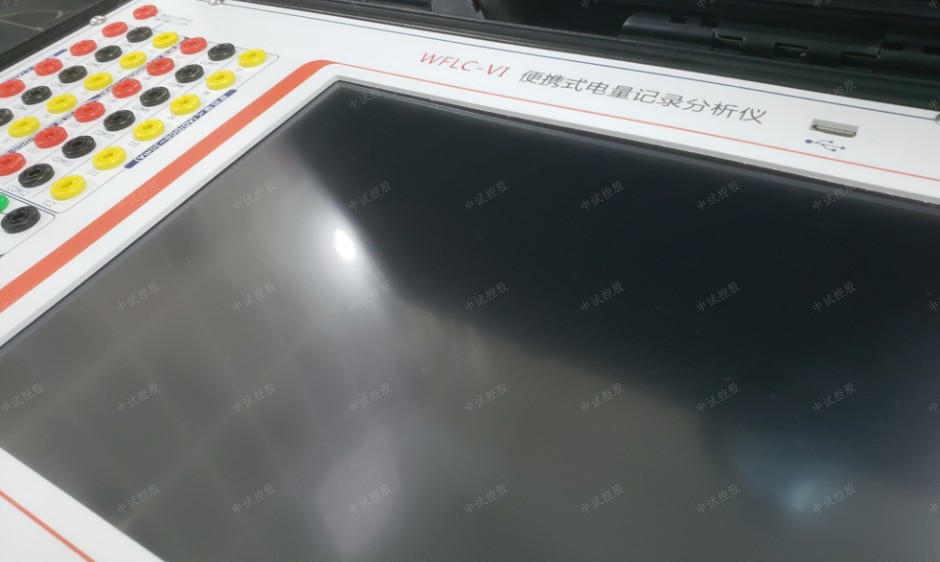

集成了电气试验、故障录波、综合电力监测功能的便携式仪器
参考标准：DL/T 553-2013
12路模拟量输入，12路有源开关量输入和3路开出量信号，采样频率可达100KHZ
12.1寸大彩屏显示，触摸屏方式实现人机交互
Windows XPE操作系统

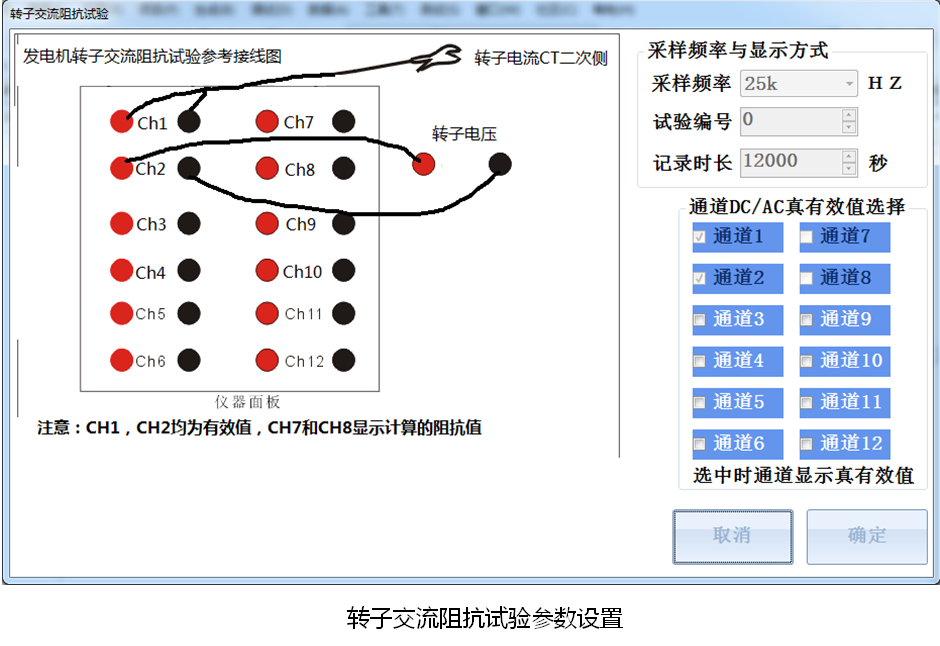

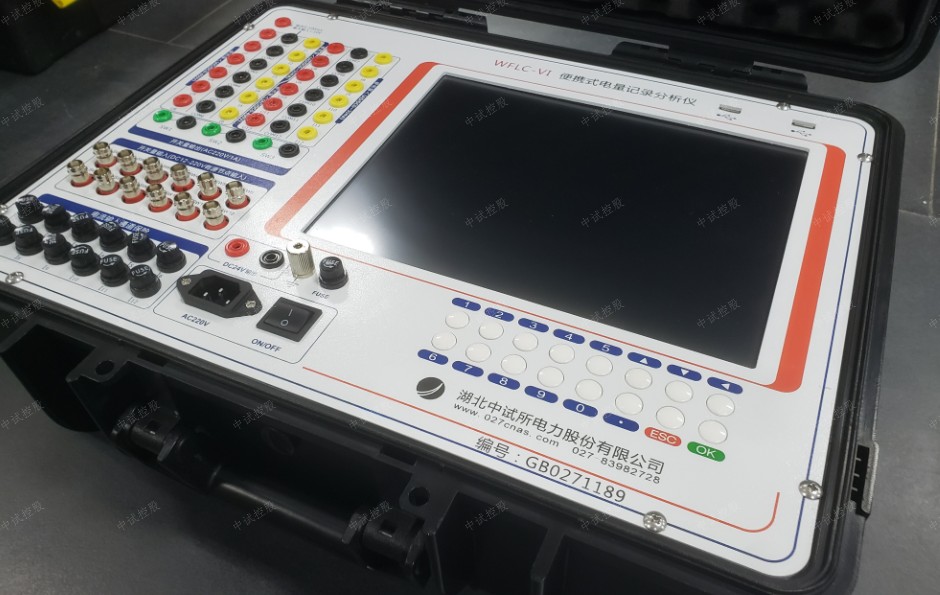

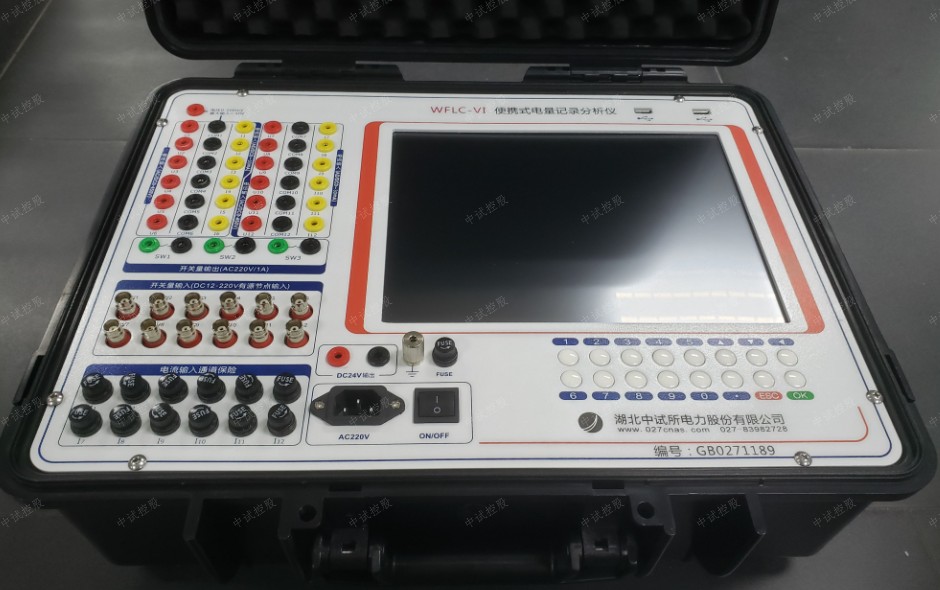

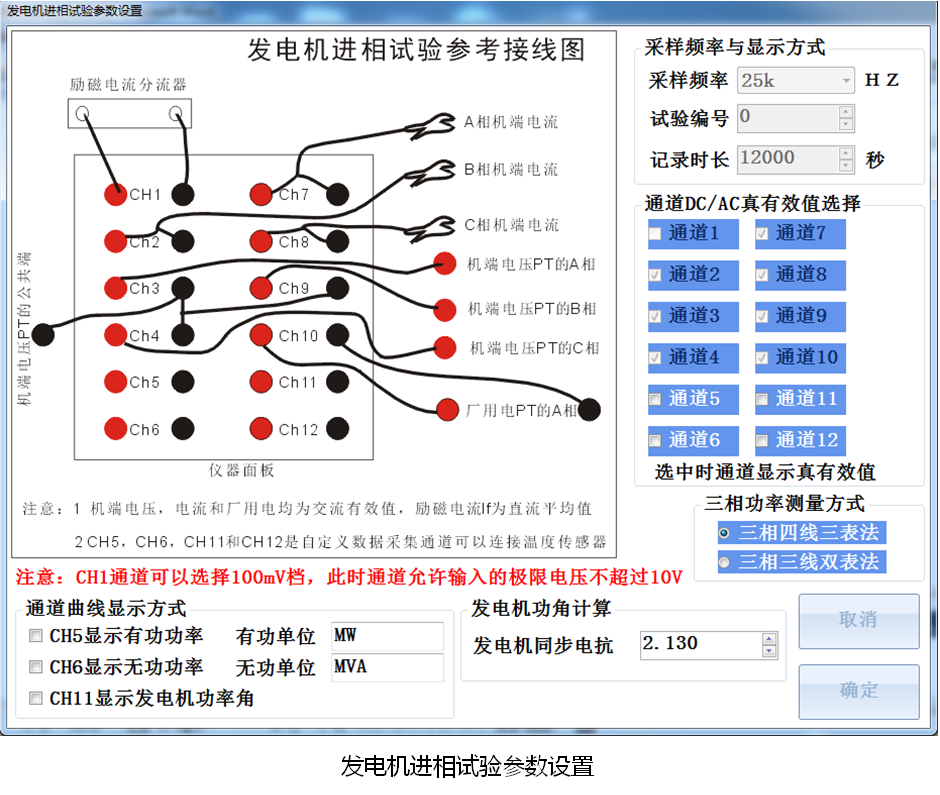

1、WFLC-VI便携式电量记录分析仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，励磁系统扰动试验，励磁系统频率电压特性试验，励磁系统灭磁时间常数测量，发电机进相试验，发电机转子交流阻抗试验，功率分析试验，励磁系统PSS试验，电机启动试验，变压器冲击试验，电力系统故障查找等过程记录。

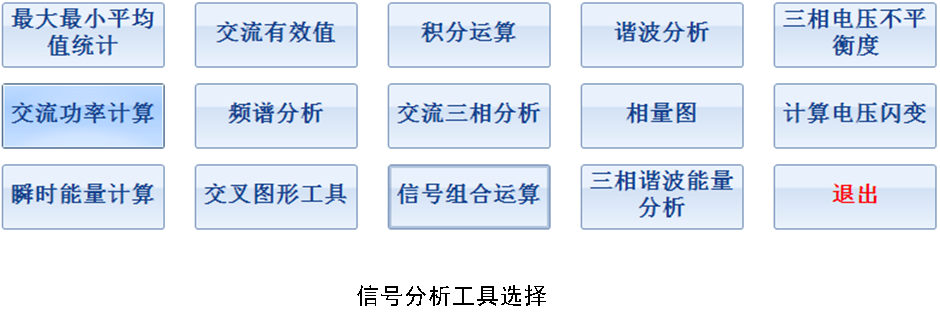

2、仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。

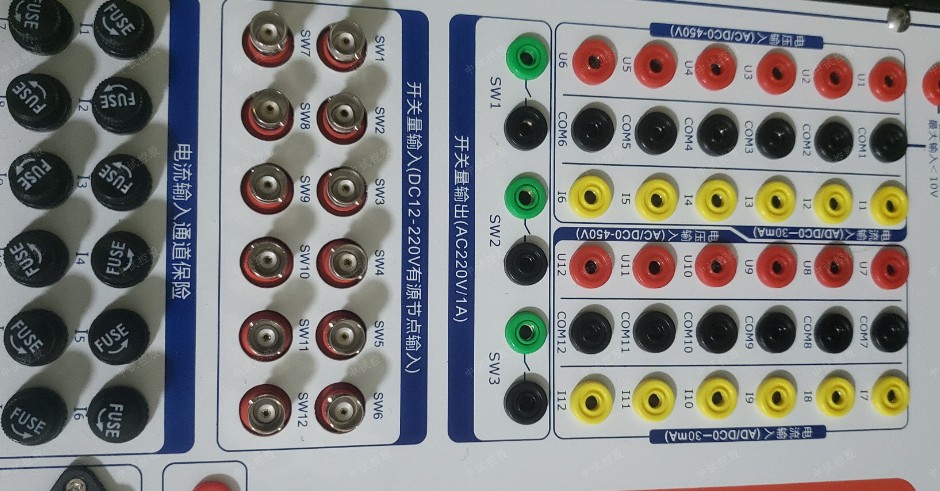

3、仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，最高采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。

WFLC-Ⅵ便携式电量记录分析仪具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：

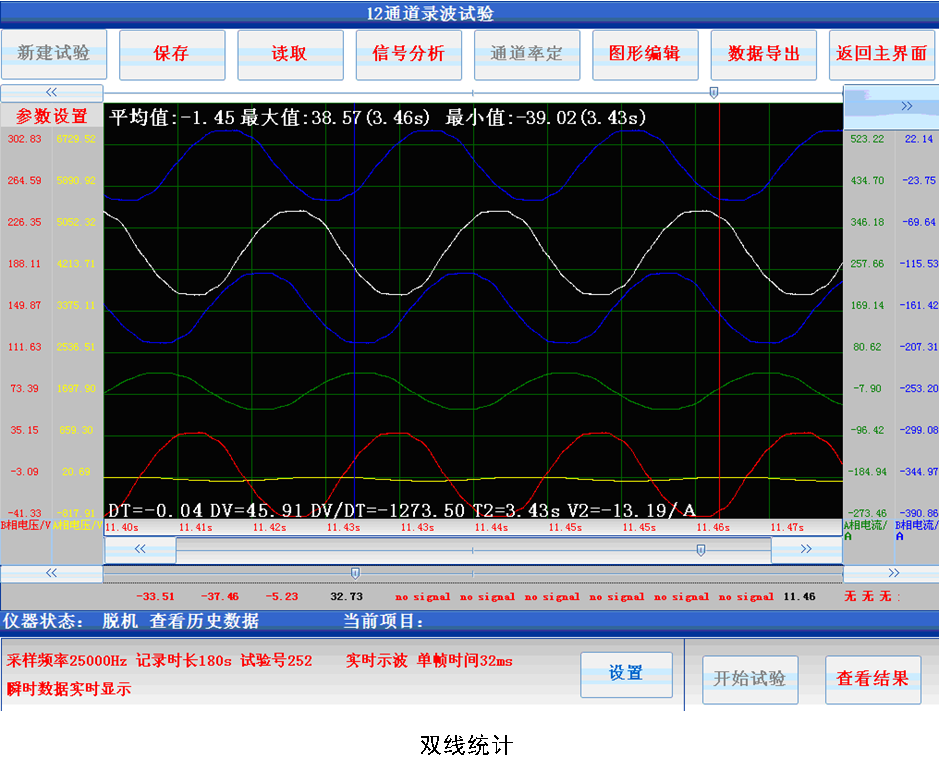

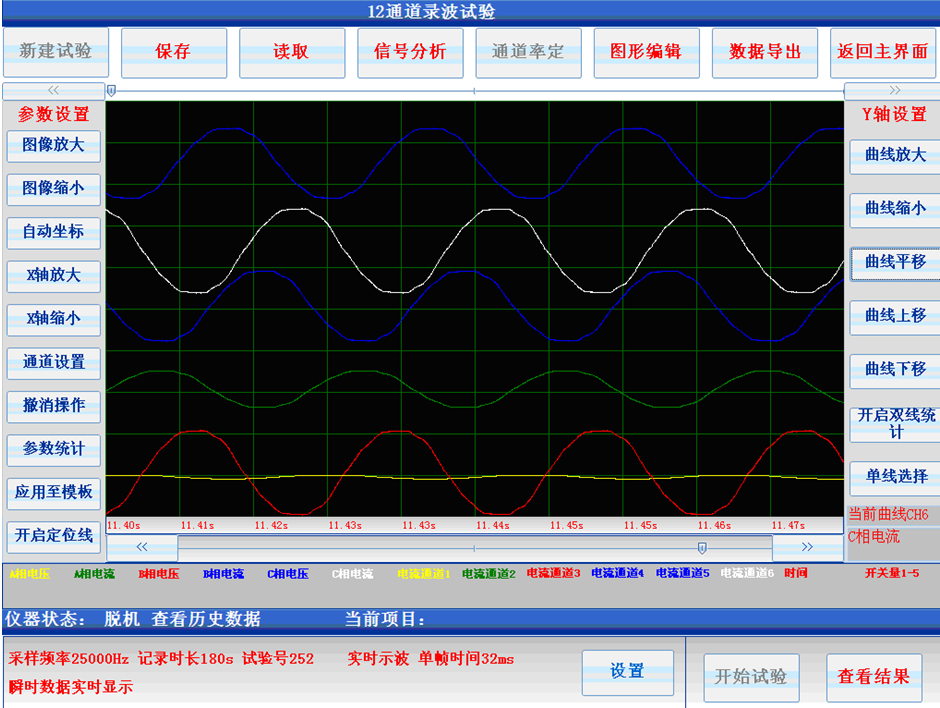

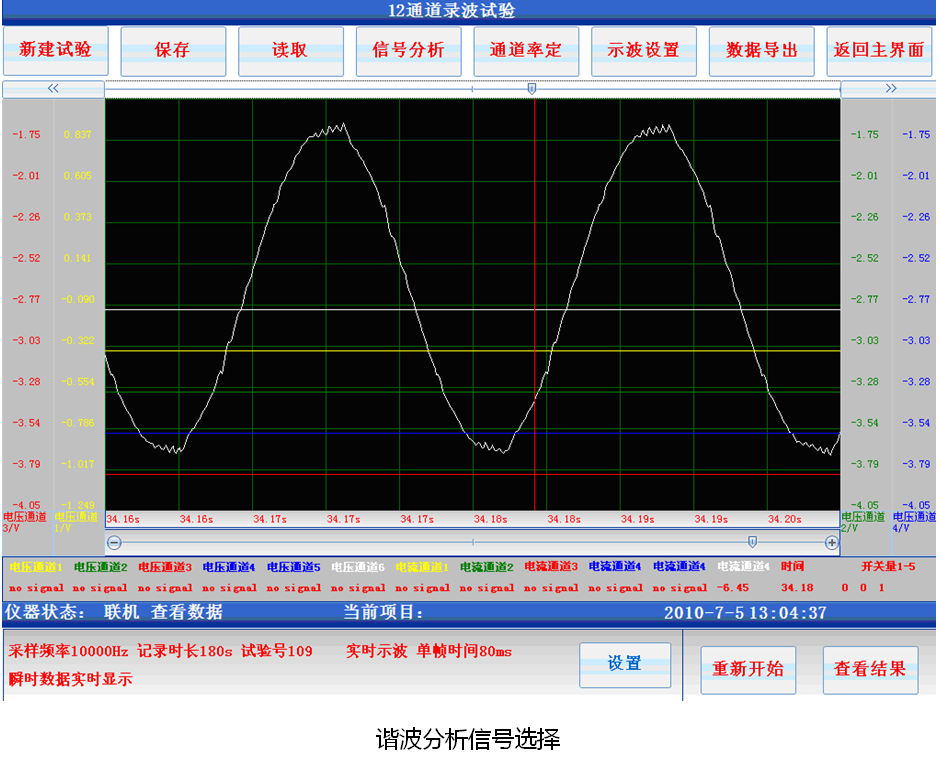

1 、实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作；

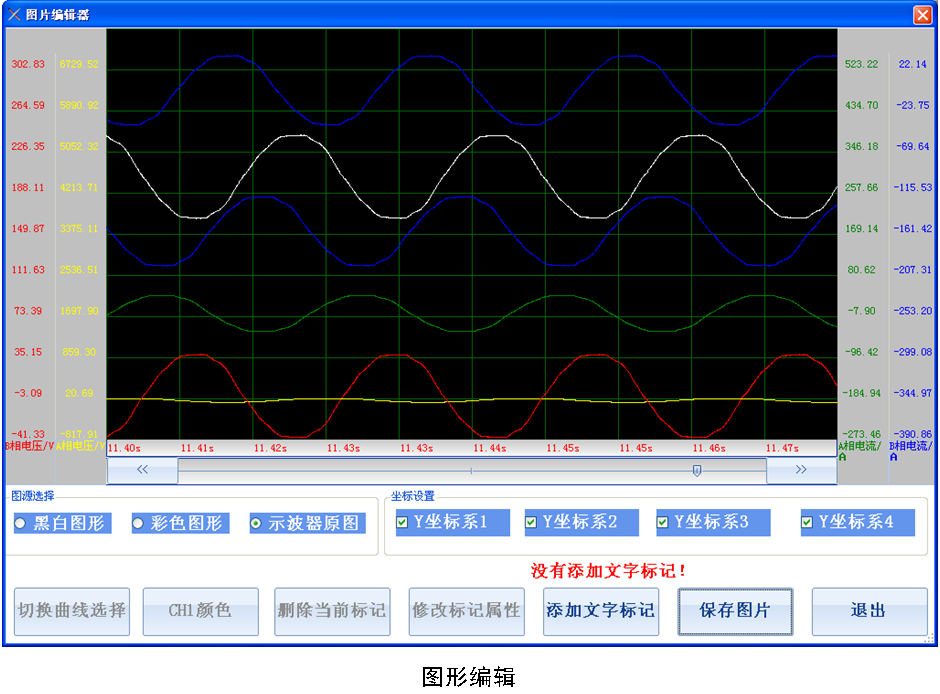

2、 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作；

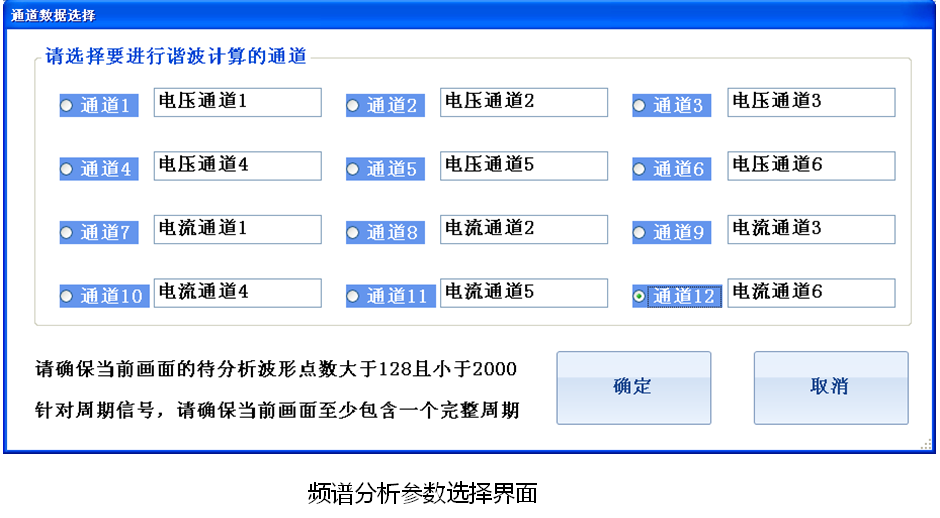

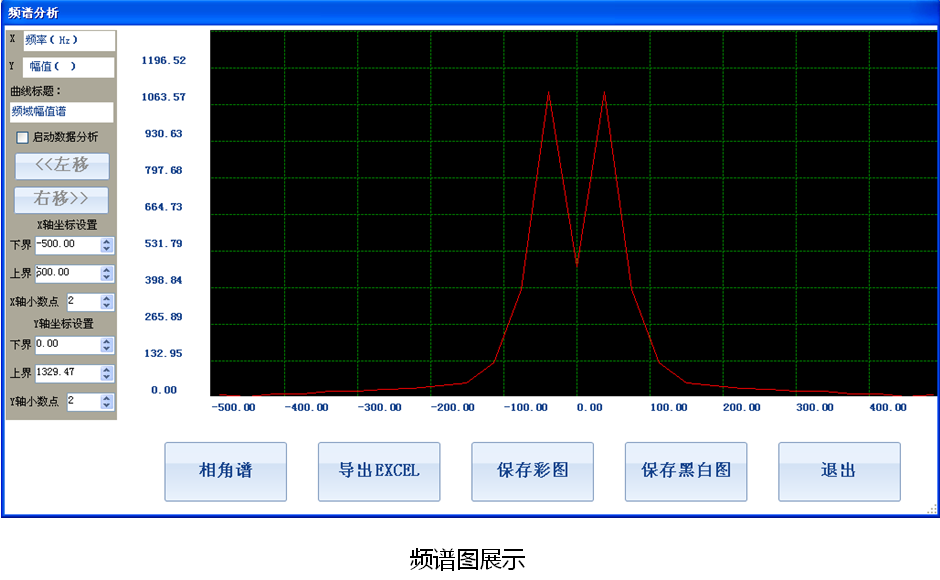

3 、提供了频谱分析工具使用户可以方便的获取信号的频谱图形；
4 、可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线；

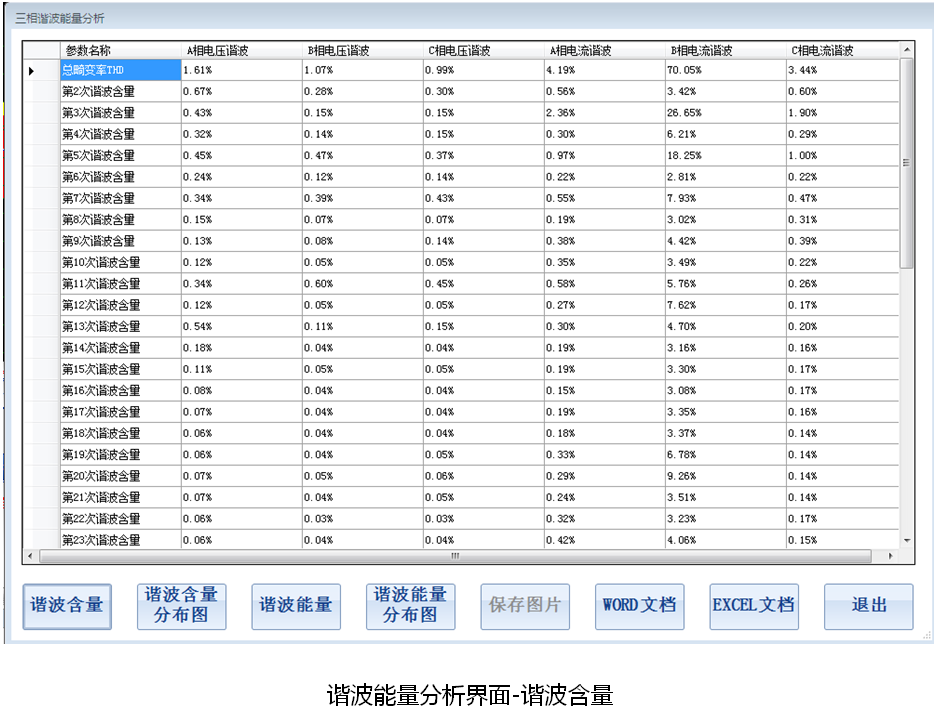

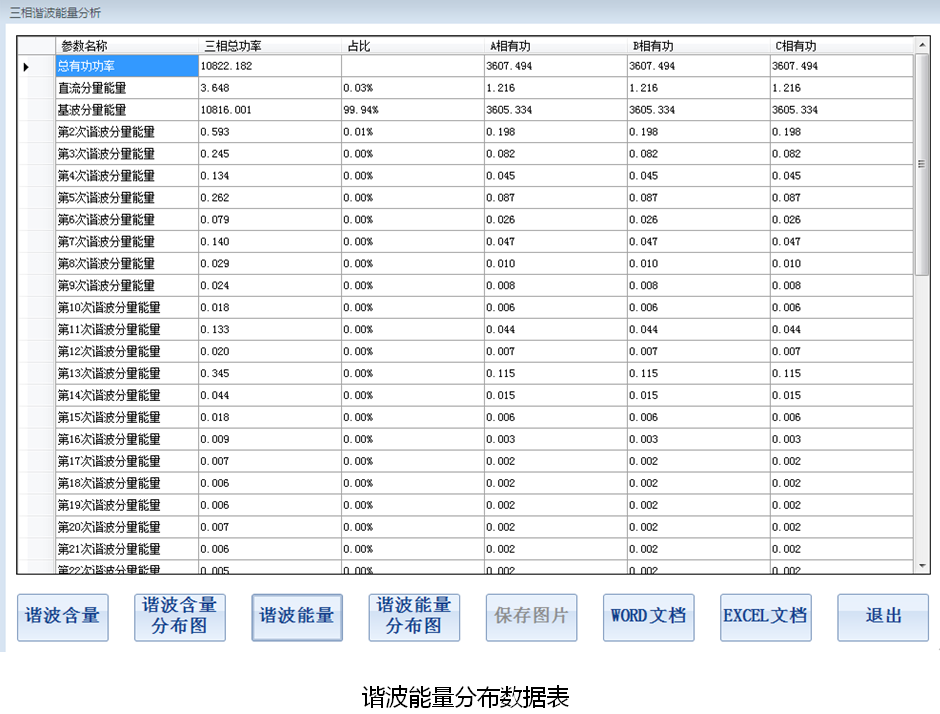

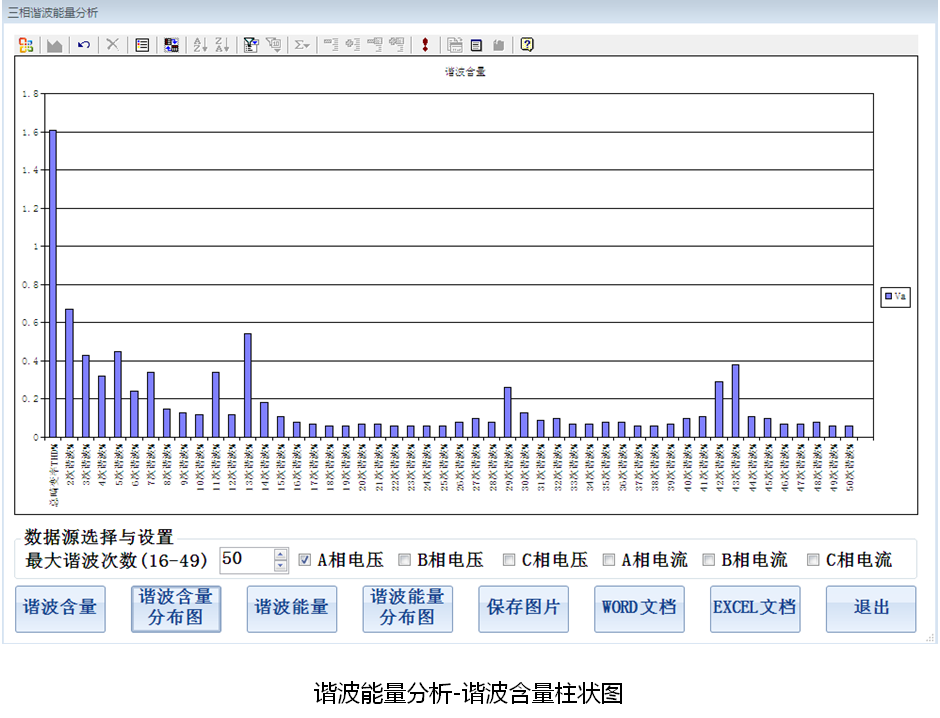

5 、提供了谐波分析工具，可以对采集的信号进行谐波分析，高谐波次数为1024次；

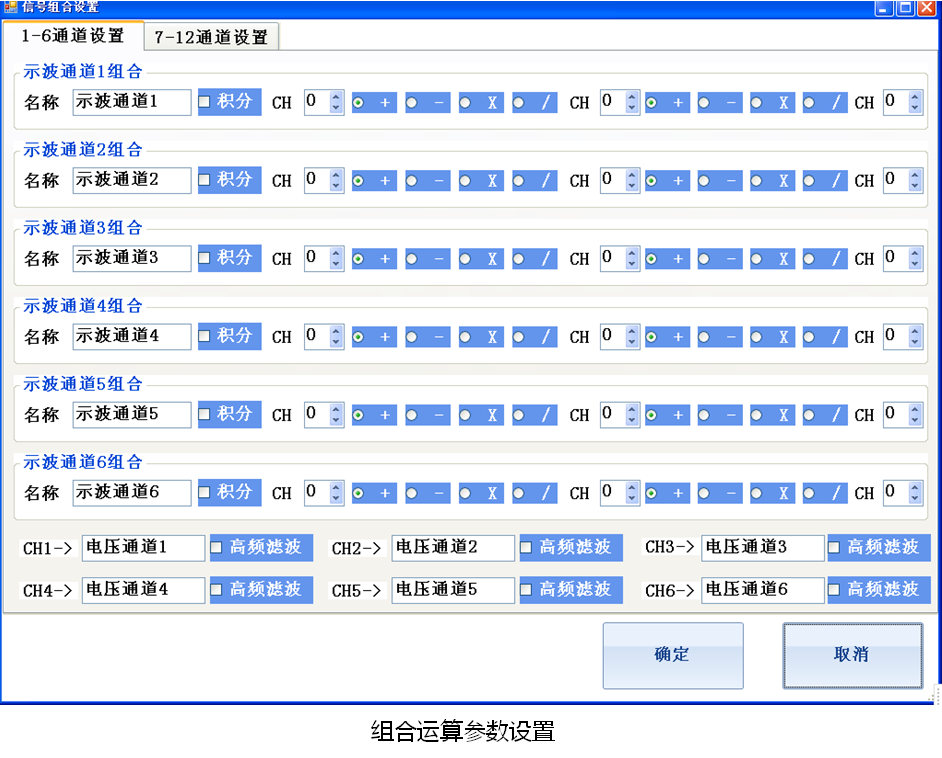

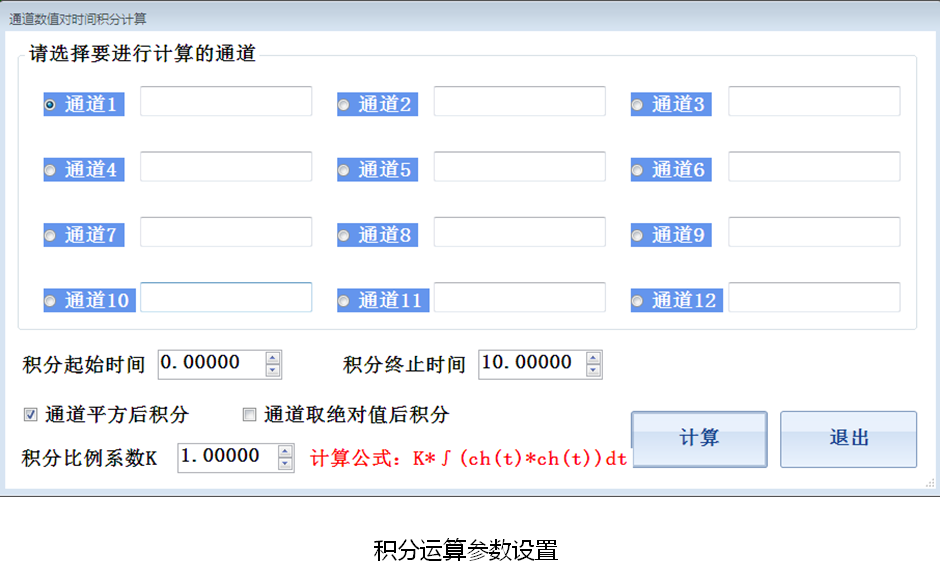

6、 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算；

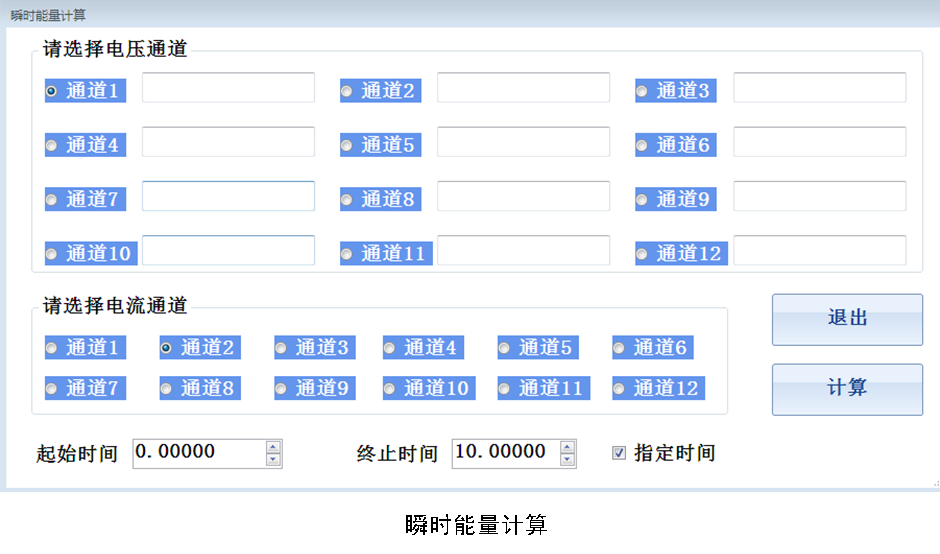

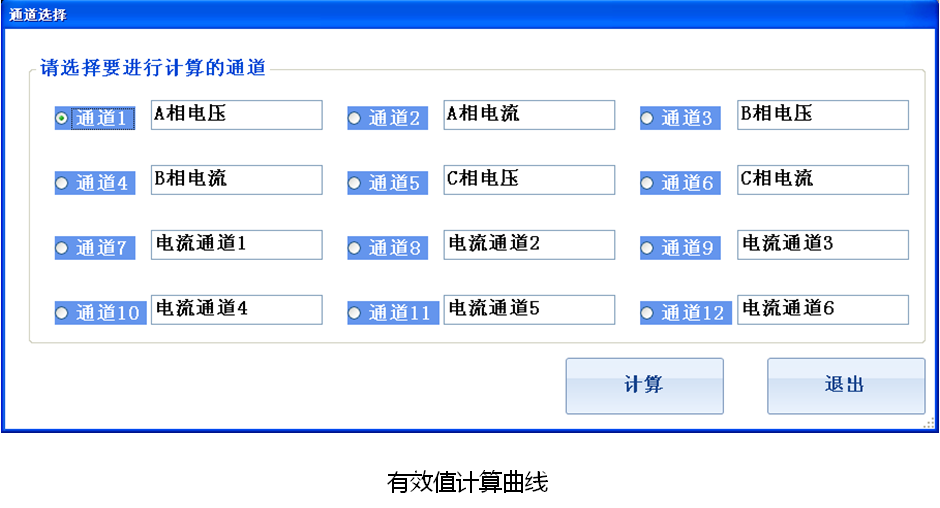

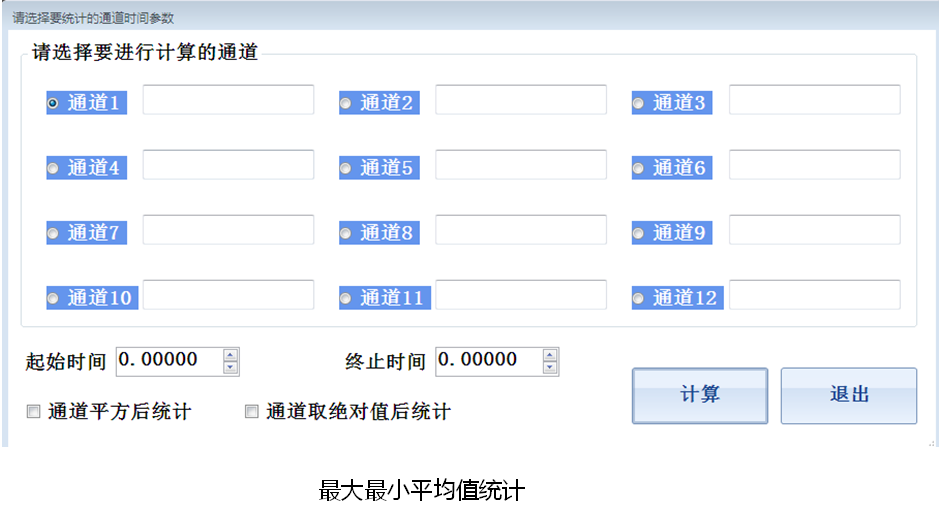

7 、计算选定通道信号的有效值，功率；

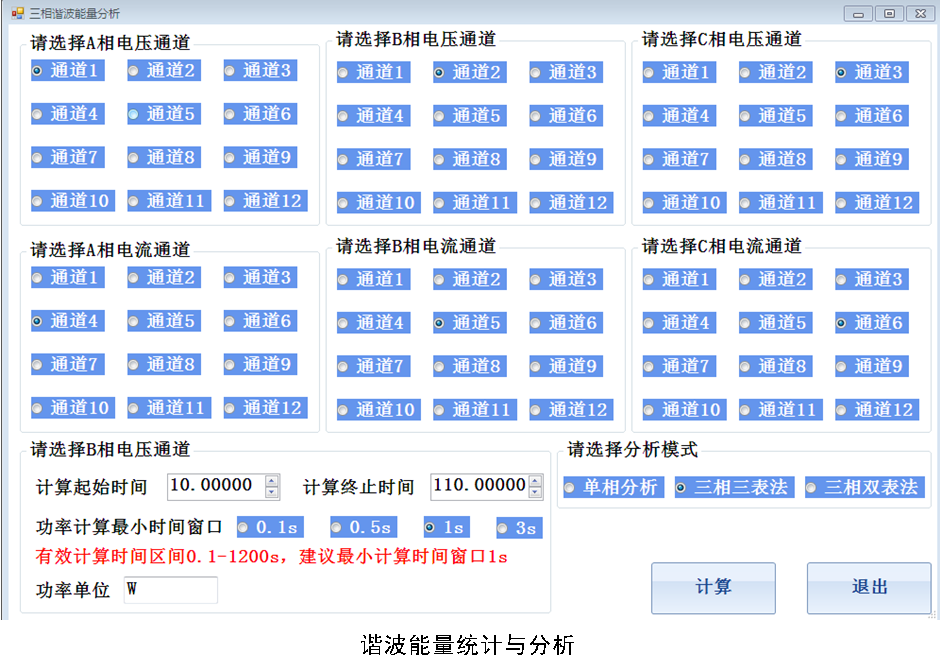

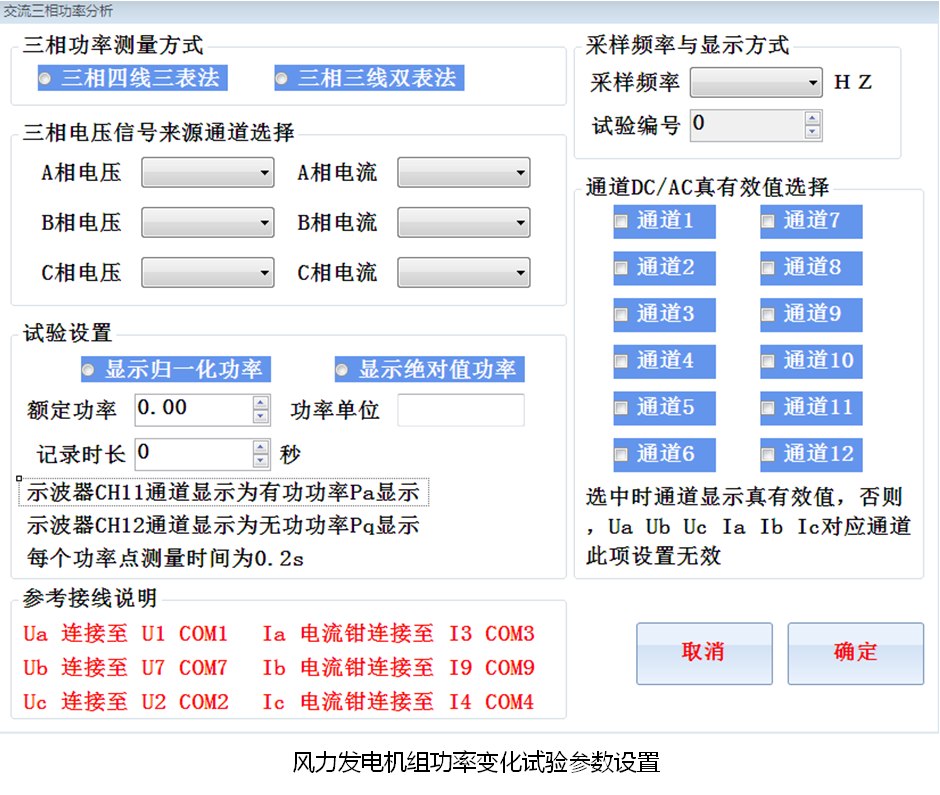

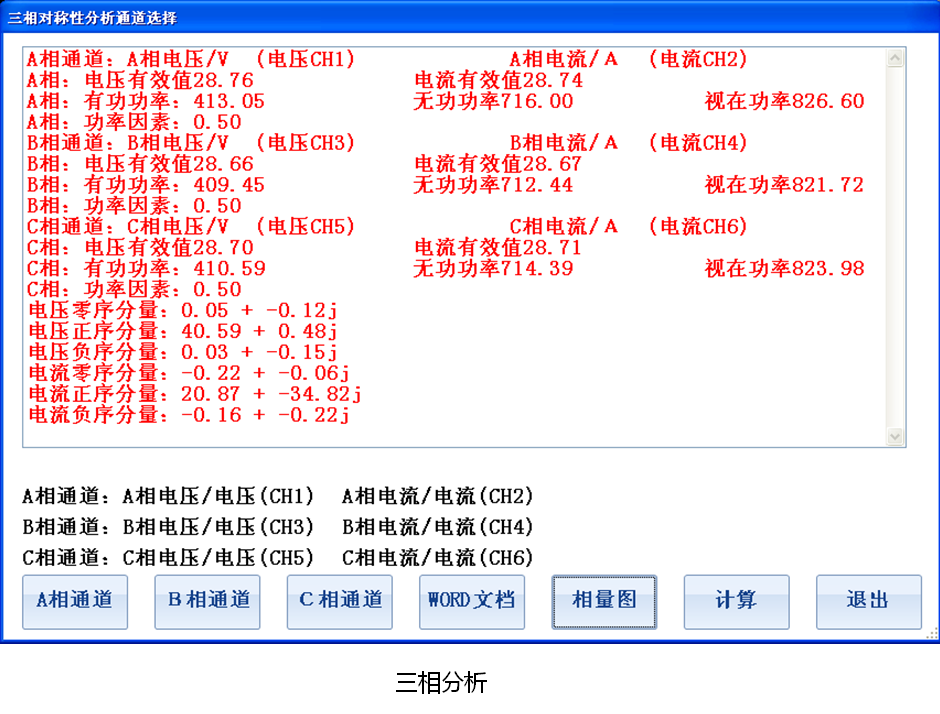

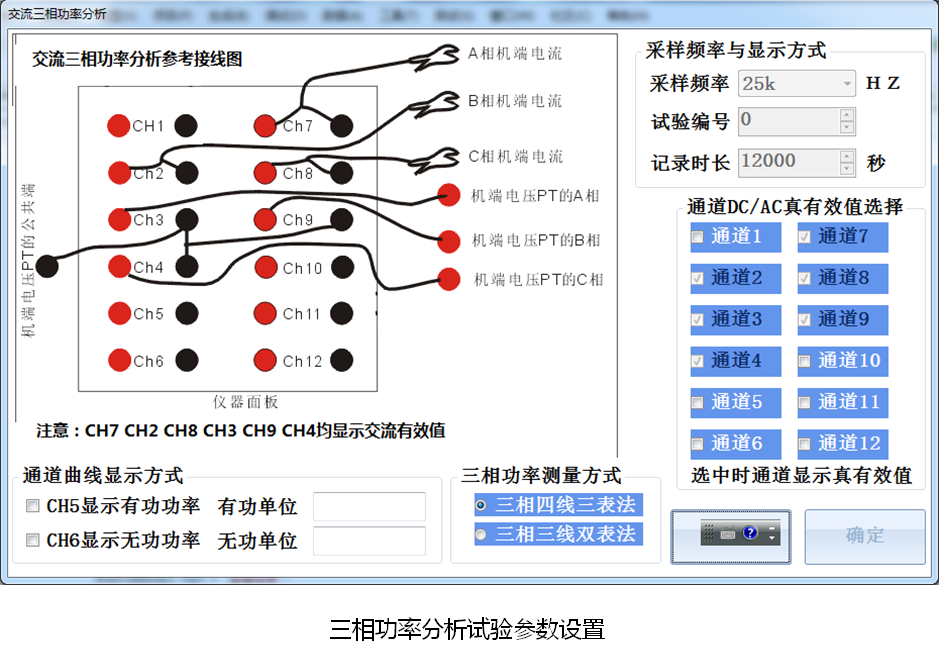

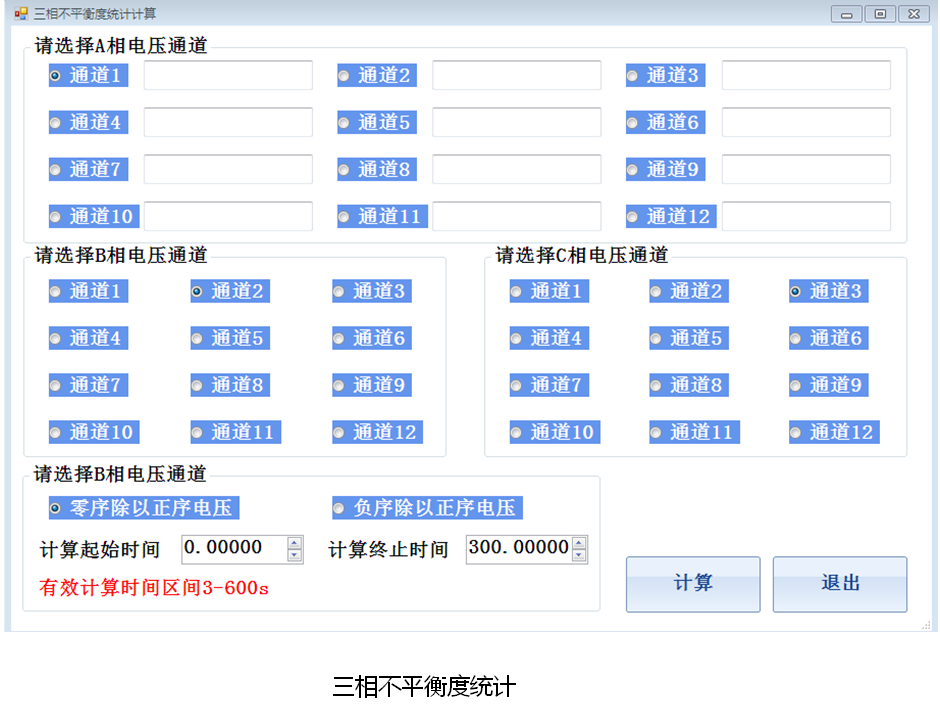

8 、对选定的三相信号进行功率和对称性分析；

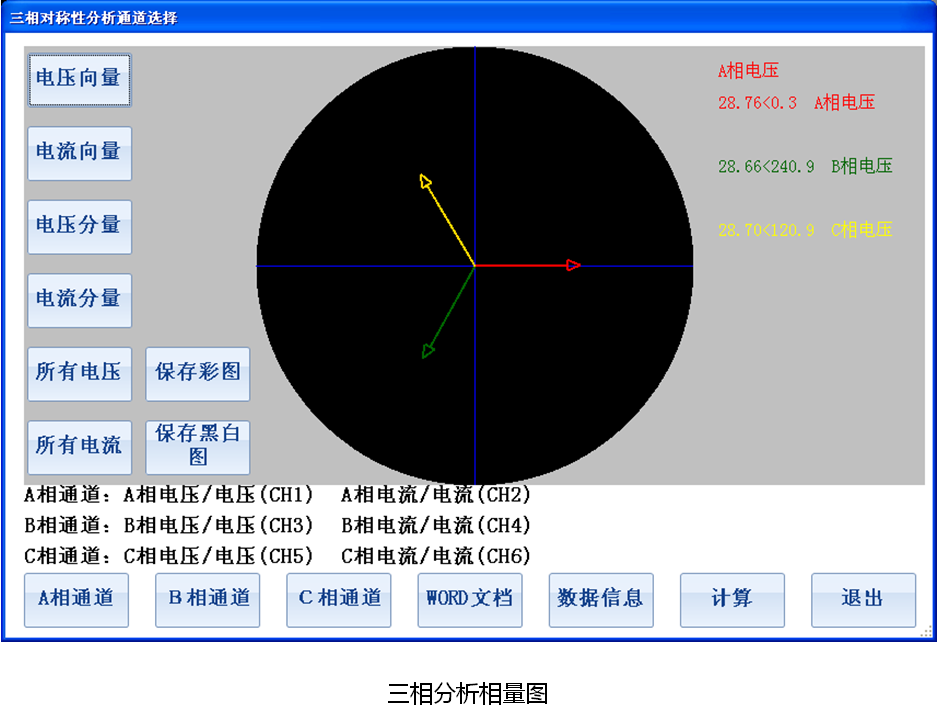

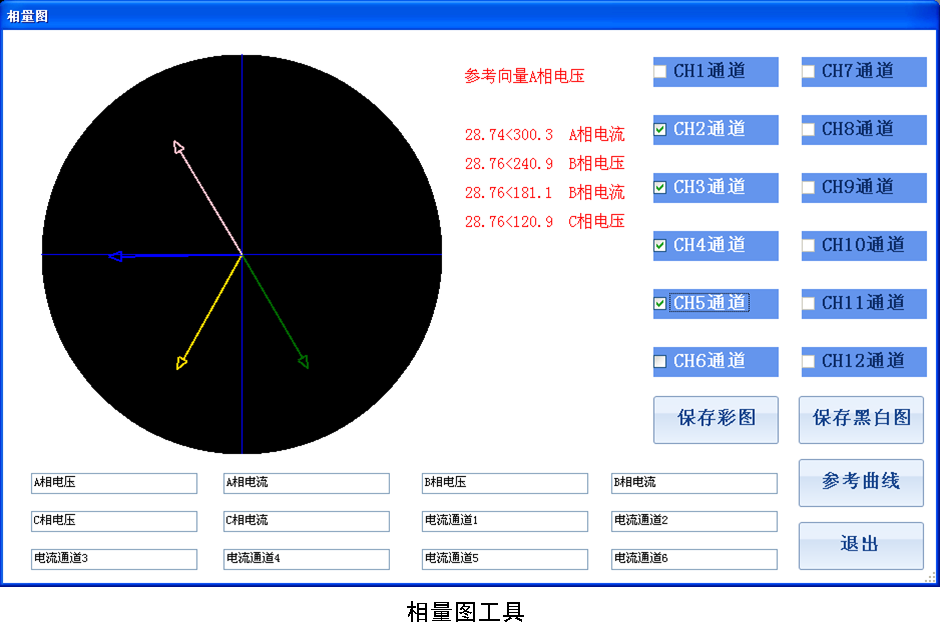

9 、绘制选定信号的相量图；
10、 通过软件选择通道信号类型：直流瞬时值或者交流有效值；

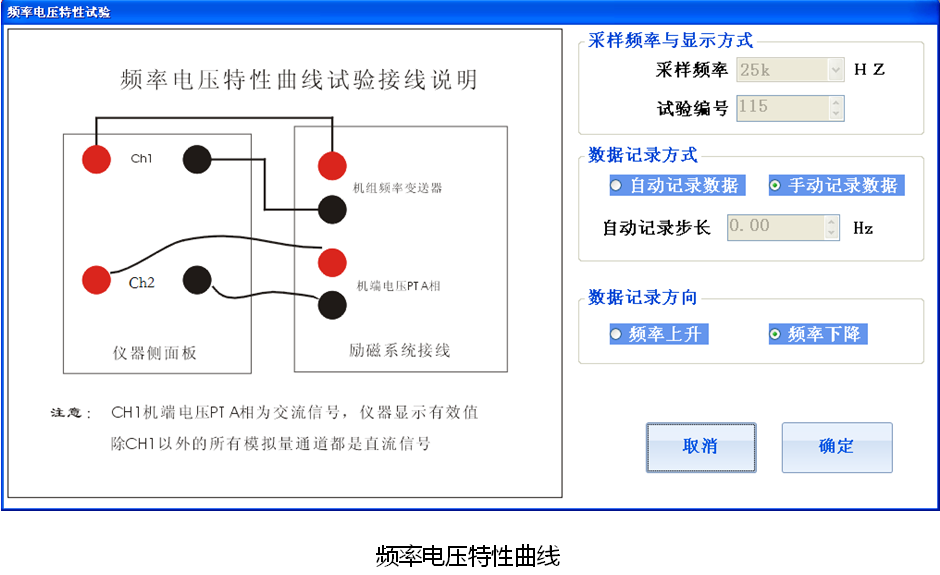

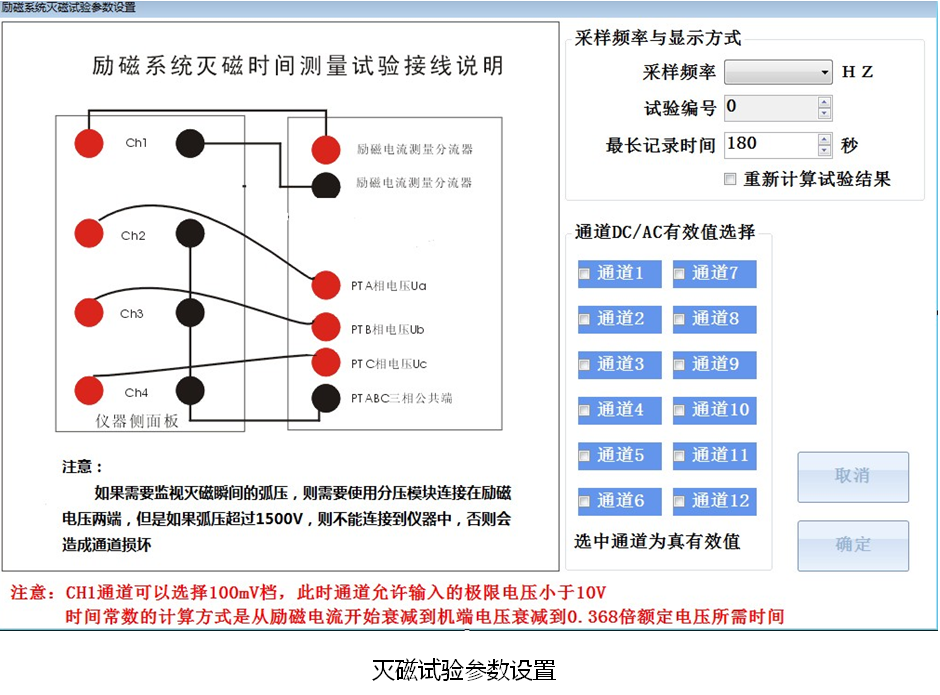

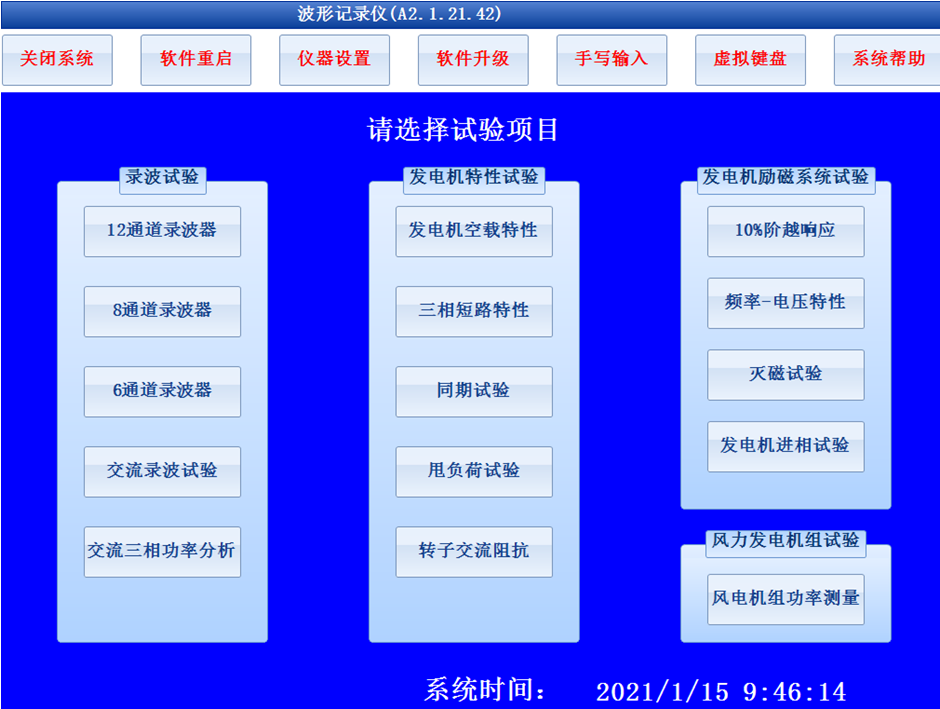

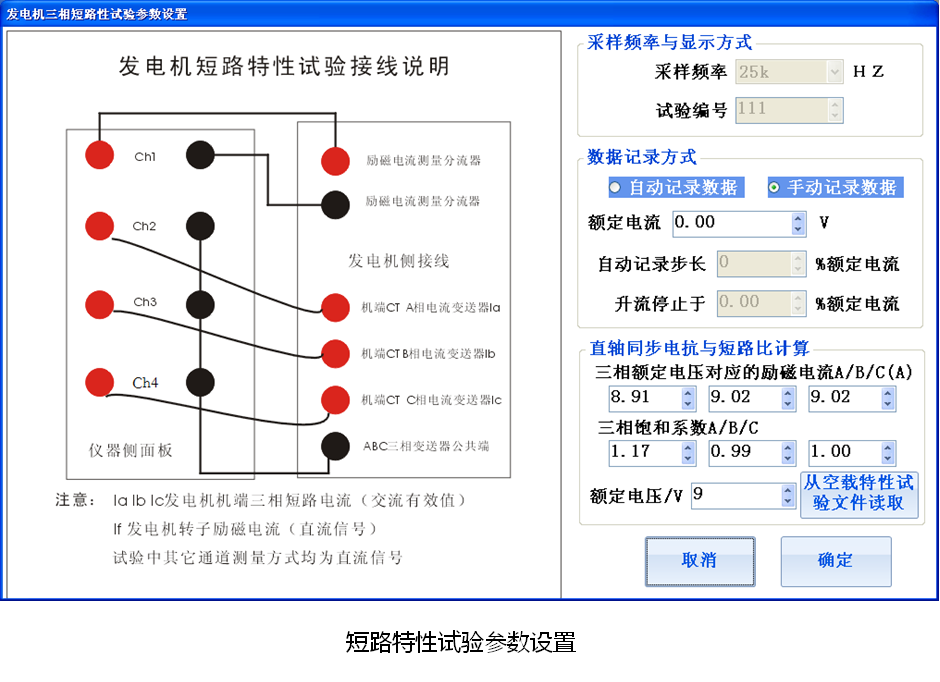

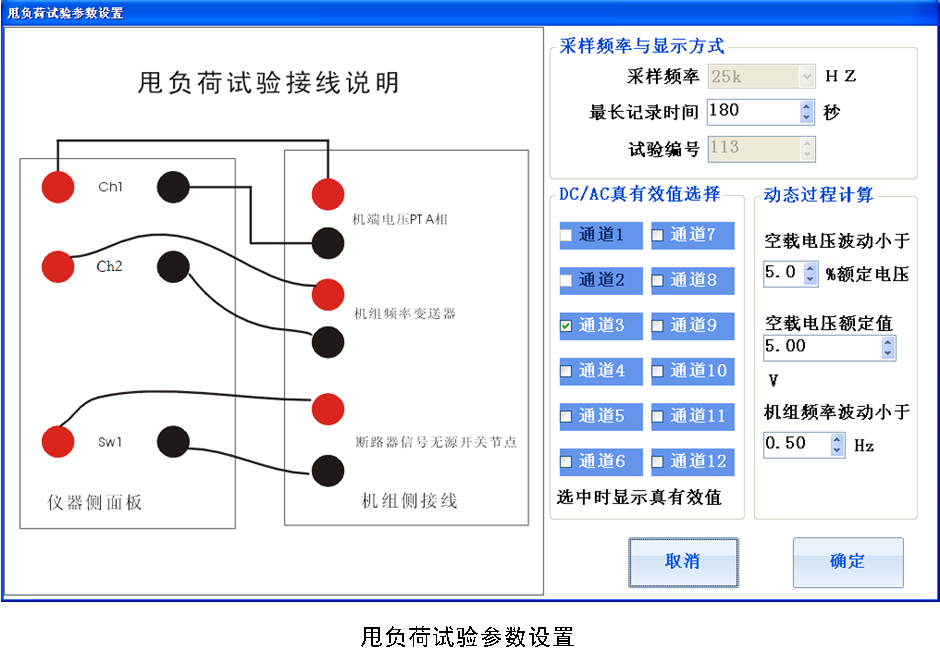

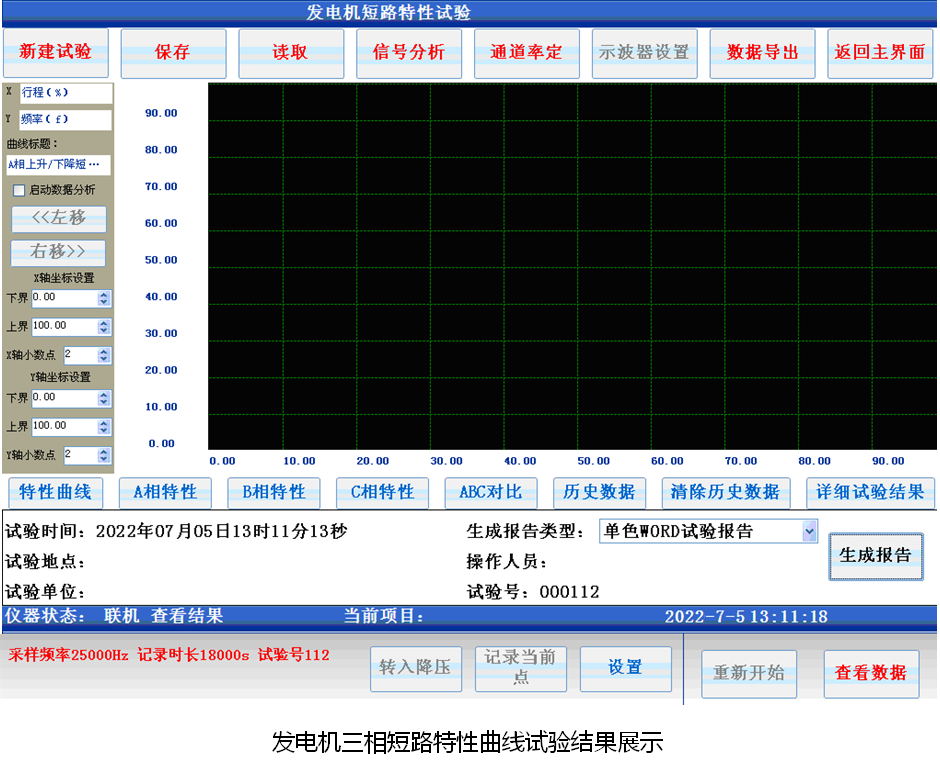

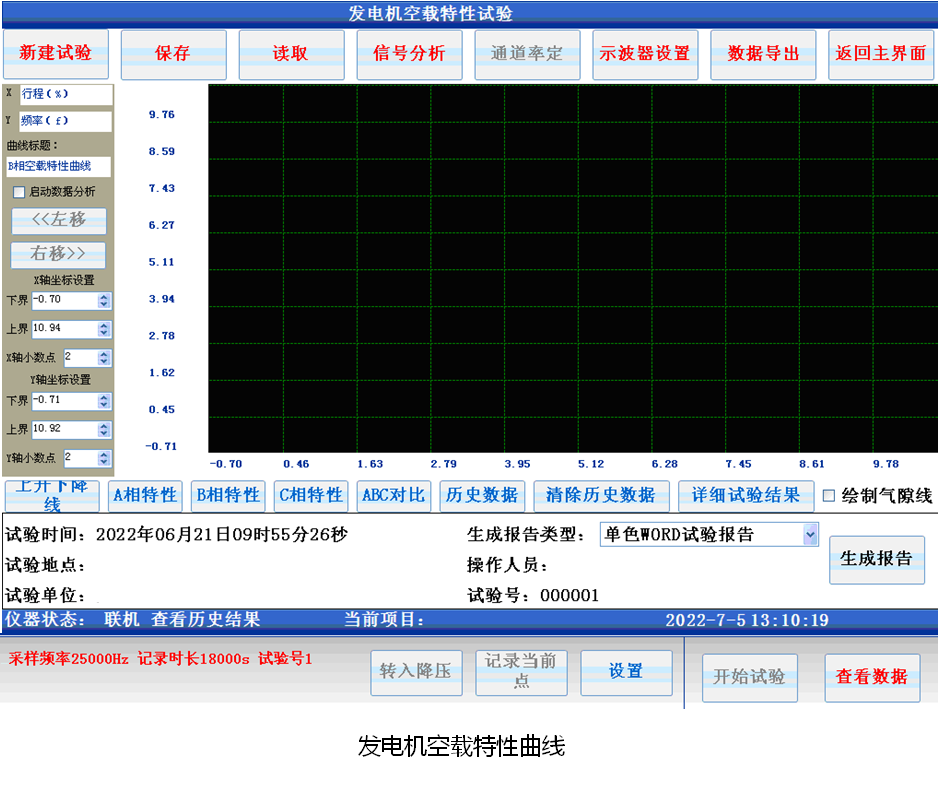

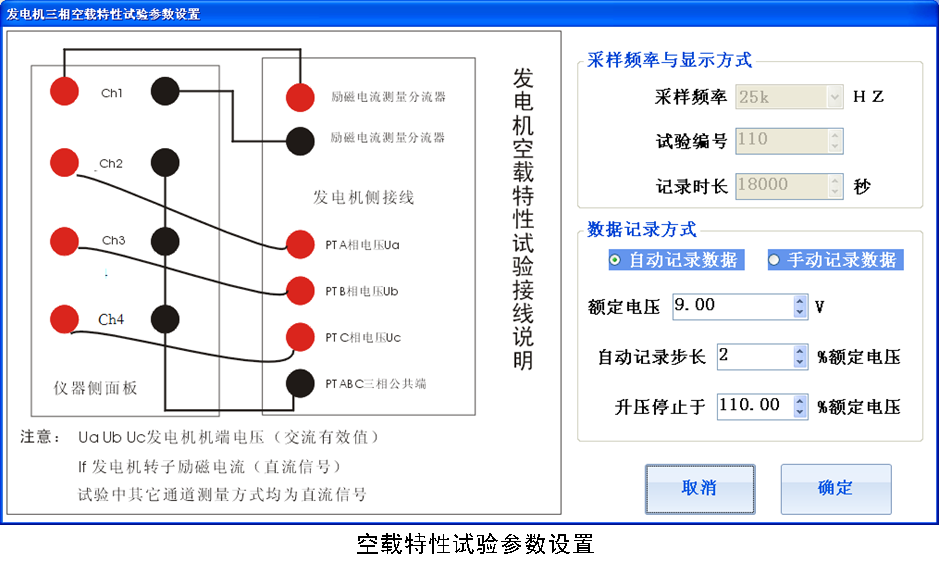

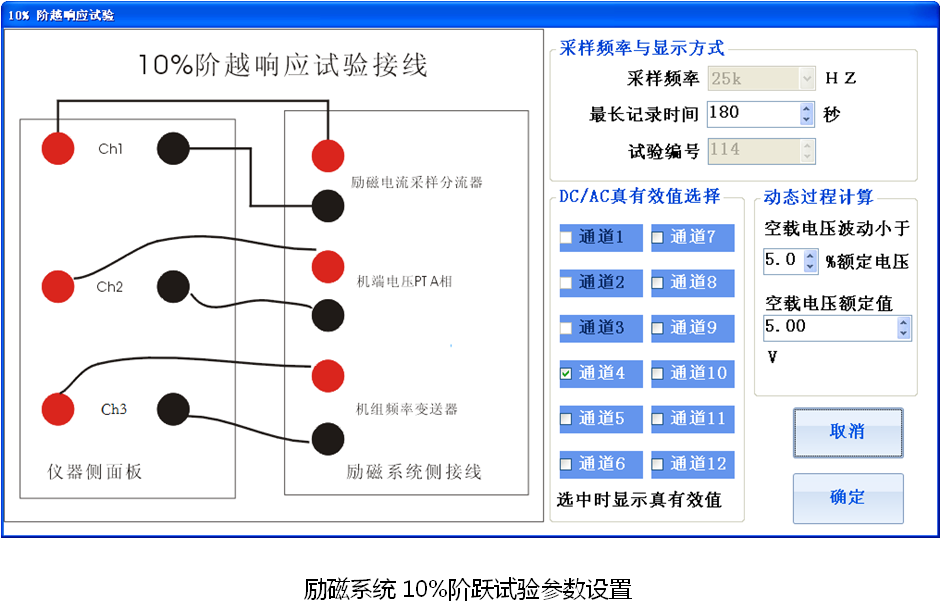

11、 内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数；
12、仪器可以完成发电机PSS试验录波，变压器冲击试验录播，电机启动试验录波，电力系统故障录播等过程记录
13 、仪器能够自动生成WORD试验报告，Excel试验报告；
14 、试验报告对曲线进行自动标识，使试验报告制作实现完全自动化；

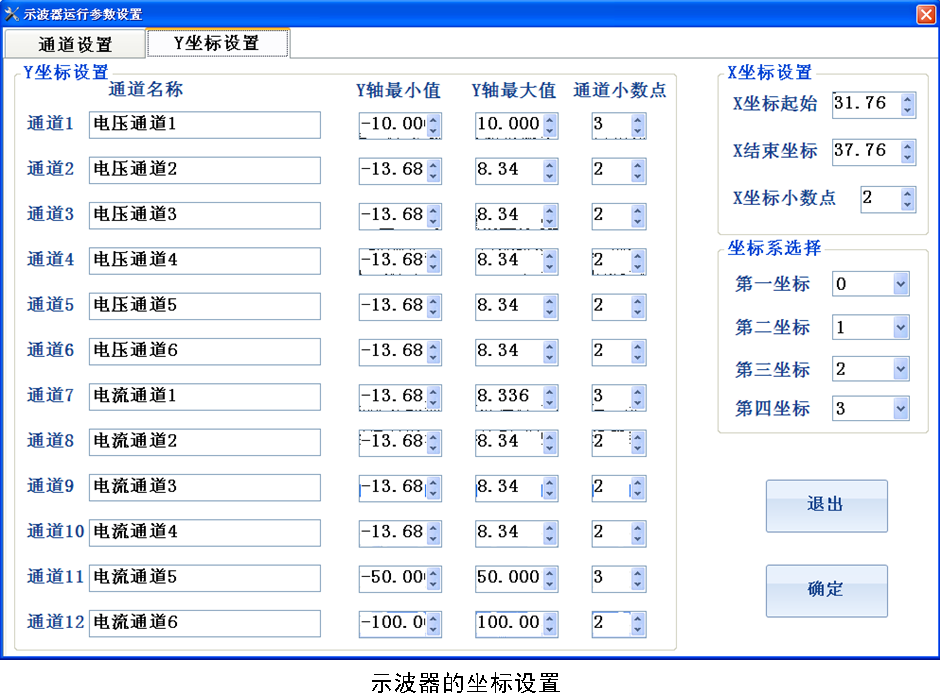

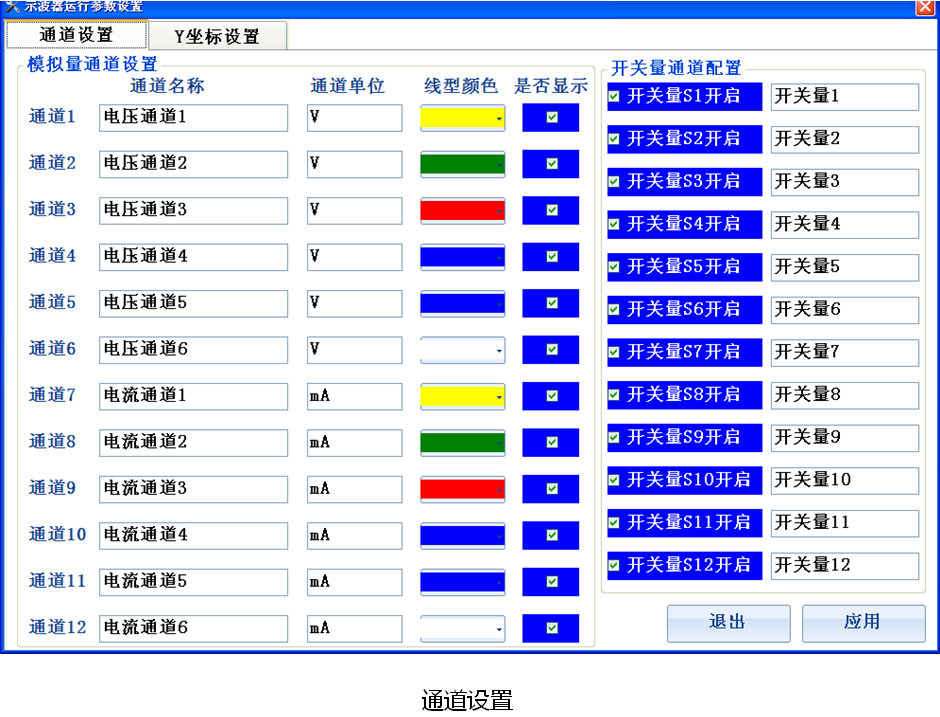

15 、所有采样通道的名称和单位都可以重新定义；

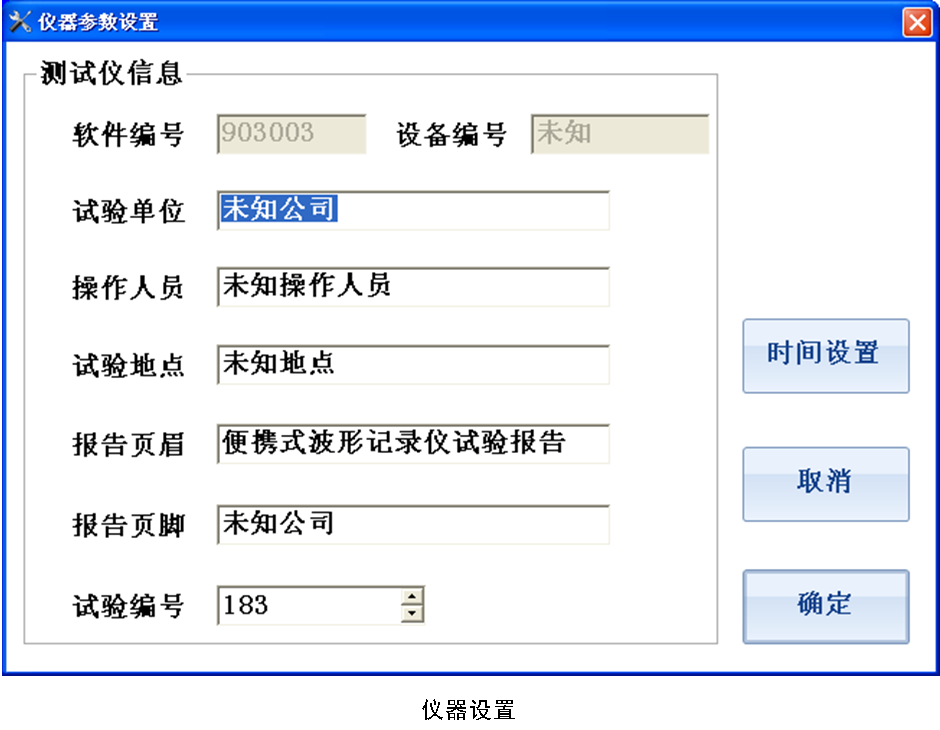

16、 各种试验的试验环境设置和仪器设置自动保存；
17、自动计算各种试验模板的试验参数；

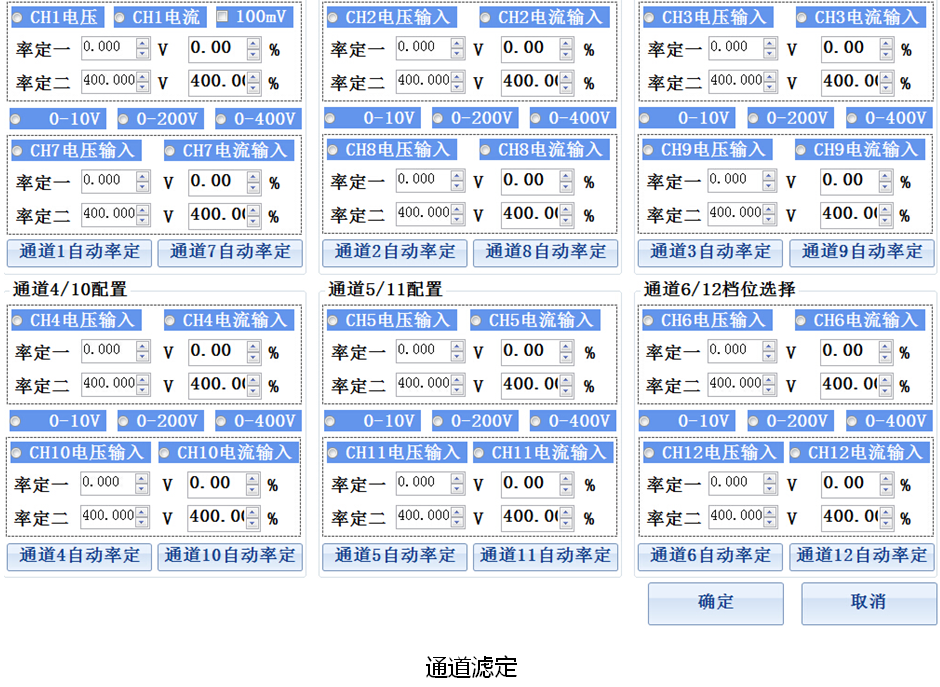

18、 简单方便的通道滤定方式；
19、使用U盘或移动硬盘等存储设备方便的导出试验数据；
20 、Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀；
21 、采用防抖动处理，避免用户错误操作。

波形记录仪在山西安装现场调试成功

我公司质检部李工受邀赴山西省二建电力安装有限公司进行发电机组现场调试试验，因为发电机组试验的主要设备波形记录仪是我公司提供的。

山西省二建电力安装有限公司（简称山西安装），始建于1952年，前身为建工部第八工程局第二安装公司，是山西省规模最大的综合性建筑安装企业。

山西安装很热情的接待了李工，双方就所购买的波形记录仪进行了很详细的面对面沟通。首先，李工很专业的进行了产品介绍，然后很详细的讲解了WFLC-Ⅵ便携式电量记录分析仪的技术指标以及在操作过程中应该注意的事项。

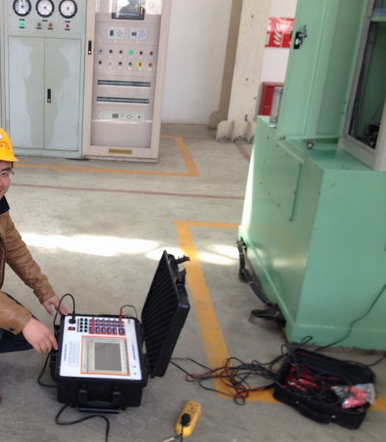

随后，李工和该公司调试人员一道，用我公司生产的WFLC-Ⅵ便携式电量记录分析仪对承建的发电机组进行调试，其中包括对发电机三相短路特性、空载特性、励磁系统扰动试验、灭磁时间常数、频率电压特性、甩负荷试验等项目。

调试完成后，该公司领导对我公司韩工的技术赞不绝口，双方交流的很融洽，山西安装表示以后的合作会越来越多。很感谢该公司对我公司的高度认可，我们会更加努力，保证技术不断地更新，质量保持过硬，售后继续微笑服务。

为杭州萧山发电厂提供便携式波形记录仪的技术培训

我公司叶工受邀赴杭州萧山发电厂进行便携式波形记录仪的技术培训。

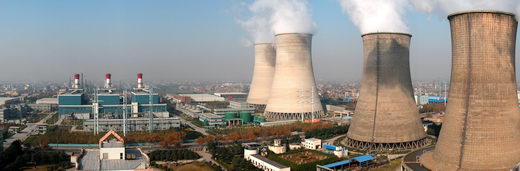

杭州萧山发电厂是华电集团位于杭州的一个非常重要的煤电和天然气发电基地，近期萧山电厂采购了我公司WFLC-Ⅵ便携式电量记录分析仪设备一套用于电厂的汽轮机试验和电厂故障录波应用，应萧山电厂电气室邀请，我公司叶工到萧山电厂与相关技术人员进行了一次WFLC-Ⅵ便携式电量记录分析仪的培训和实际故障查找应用。在培训过程中叶工详细讲述了我司WFLC-Ⅵ便携式电量记录分析仪（电量记录分析仪，高速数据采集仪）的操作，应用范围和详细试验操作步骤，并对发电机空载特性试验，发电机短路特性试验，灭磁试验，励磁系统阶跃试验进行了详细的阐述。

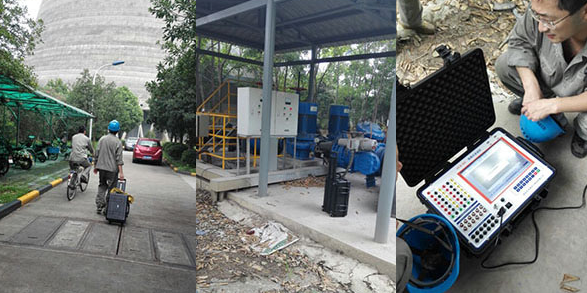

培训过程完成后，叶工与萧山电厂技术人员将设备应用于萧山电厂的冷却塔补水电机系统的进行电机启动过程波形记录，获得了该电机的启动过程详细电流和电压波形图，该电机稳态电流仅为60A，但是启动瞬间200ms内的峰值电流却达到700A，经过详细分析发现此电机的保护用电流互感器处于饱和的阈值边缘，该问题造成了该回路保护用电流互感器的工作异常，从而出现间歇性的断路器异常跳闸。

此次培训结束后，萧山电厂电气室的相关技术人员对此次培训和实战过程表示非常满意，并对我公司的WFLC-Ⅵ便携式电量记录分析仪产品技术性能赞赏有嘉。半山电厂与我公司处于长期友好合作关系，正是因为我司秉承专业的技术、高品质的产品与热情的服务，满足客户高标准需求！
