可以完成水轮机调速系统的空载摆动、空载扰动、甩负荷、不动时间，调速器静特性，接力器开关规律、仿真开/关机支持，频率死区测量、负荷响应试验和跟踪电网一次调频等试验项目，还可以做通用录波器和频率发生器使用
参考标准：DL/T849.6-2004
内置混流式，轴流转浆式，冲击式，贯流式和非线性5种机组模型，满足不同类型调速器的仿真支持
自动生成WORD试验报告，Excel试验报告，Windows XPE操作系统
触摸屏，自带8G数据存储空间，12.1寸大彩屏显示
软件系统

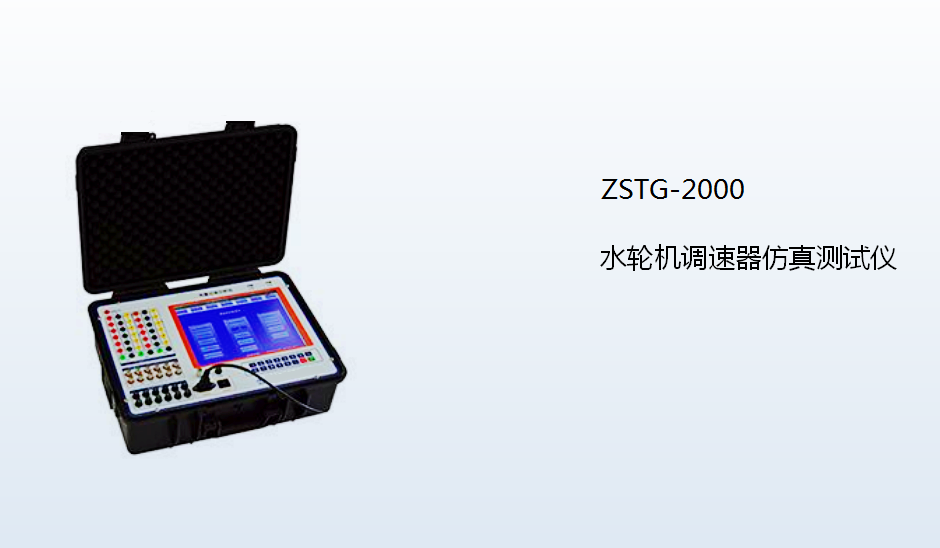

ZSTG-2000水轮机调速系统仿真测试仪是湖北中试高测电气控股有限公司针对于水力发电调速系统、水力发电自动准同期系统特性检测而开发的一种综合性测试平台，仪器可以完成水轮机调速系统的空载摆动、空载扰动、甩负荷、不动时间，调速器静特性，接力器开关规律、仿真开/关机支持，频率死区测量、负荷响应试验和跟踪电网一次调频等试验项目,自动生成各种类型的试验报告，ZSTG-2000水轮机调速系统仿真测试仪还可以做通用录波器和频率发生器使用，并且系统采样频率可以达到4KHZ，这大大拓宽了仪器的使用范畴，增强了仪器的灵活性。

ZSTG-2000水轮机调速系统仿真测试仪内部集成了5种不同类型的水轮机组模型，仪器可以执行这些模型的仿真功能，使之与调速器构成闭环系统，使调速器在没有与真实机组连接的情况下也可以很方便的完成动态检测。

ZSTG-2000水轮机调速系统仿真测试仪具有功能强大的软件系统，在保证仪器能够方便完成各种试验的同时，大大提高了仪器的灵活性和通用性。仪器的软件系统的主要特性可概括如下：
1、仪器能够自动生成WORD试验报告，Excel试验报告
2、试验报告对曲线进行自动标识，使试验报告制作完全自动化
3、所有采样通道的名称和单位都可以重新定义
4、各种试验的试验环境设置和仪器设置自动保存
5、内置混流式，轴流转浆式，冲击式，贯流式和非线性5种机组模型，满足不同类型调速器的仿真支持
6、自动计算各种试验的试验参数
7、简单方便的通道滤定方式
8、使用U盘或移动硬盘等存储设备方便的导出试验数据
9、实时绘制试验曲线，并且提高多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作
10、Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀
11、采用防抖动处理，避免用户错误操作
12、对输入信号进行实时监测，及时自动切除超过量程范围的输入信号，保护信号采集通道和仪器

硬件系统
ZSTG-2000水轮机调速系统仿真测试仪硬件系统特性和技术参数如下：
1> 8路低电压／电流模拟量采集，电压和电流可以任意转换，电压输入范围-10V~10V，电流输入范围-20mA~20mA，10%~100%满量程采样误差小于0.2%
2> 2路频率测量通道，45HZ~55HZ范围，频率分辨率为0.001HZ，测量误差小于0.001HZ，测频电压输入范围0.5V~110V
3> 2路无源节点开关量测量通道
4> 2路有源节点开关量测量通道，开关信号输入电压范围12V~220V
5> 8路模拟量采集通道采用隔离采集方式，并且通道和通道之间也相互隔离
6> 2路有源节点开关量测量通道，开关信号输入电压范围12V~220V
7> 1路4-20mA模拟量输出通道,输出误差0.2%
8> 1路频率输出通道，频率分辨率为0.001HZ，45Hz-55Hz范围内输出误差0.001HZ，输出电压幅值AC12V
8> 触摸屏方式实现人机交互
9> 仪器自带8G数据存储空间
10> 12.1寸大彩屏显示

   硬件组成

一 接线区

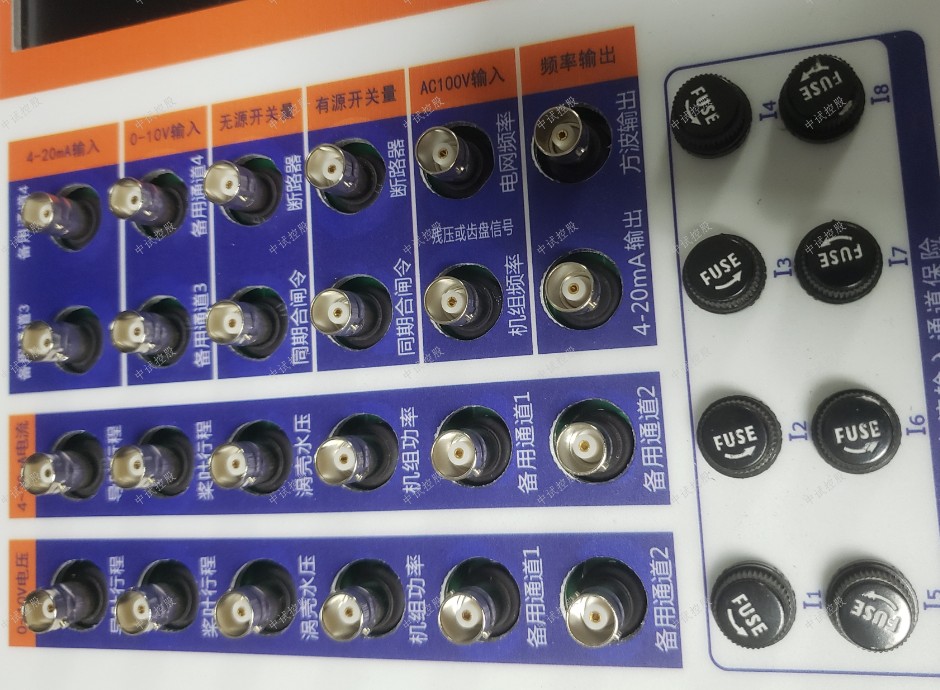

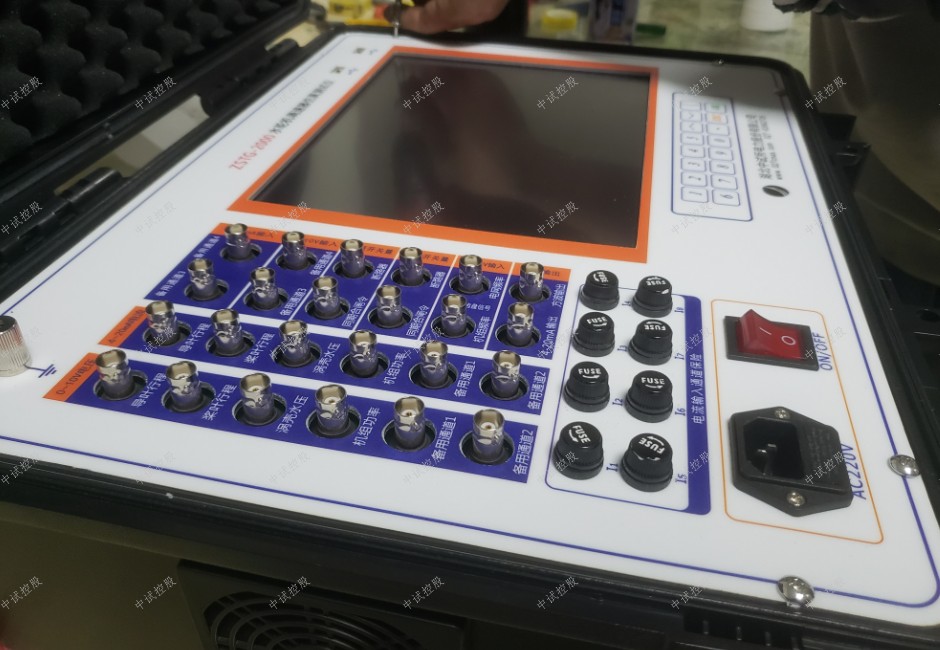

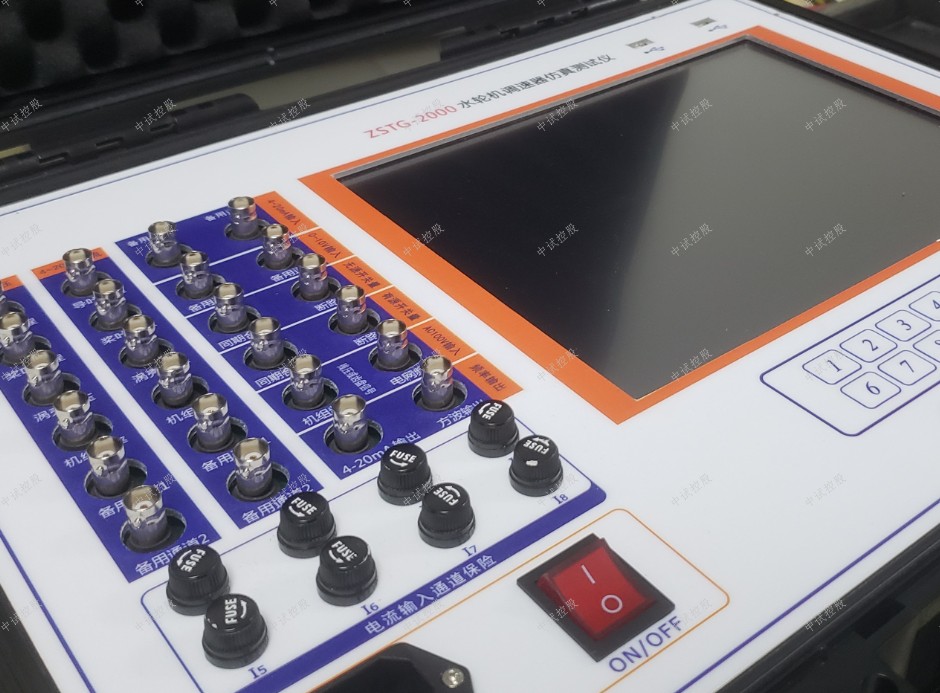

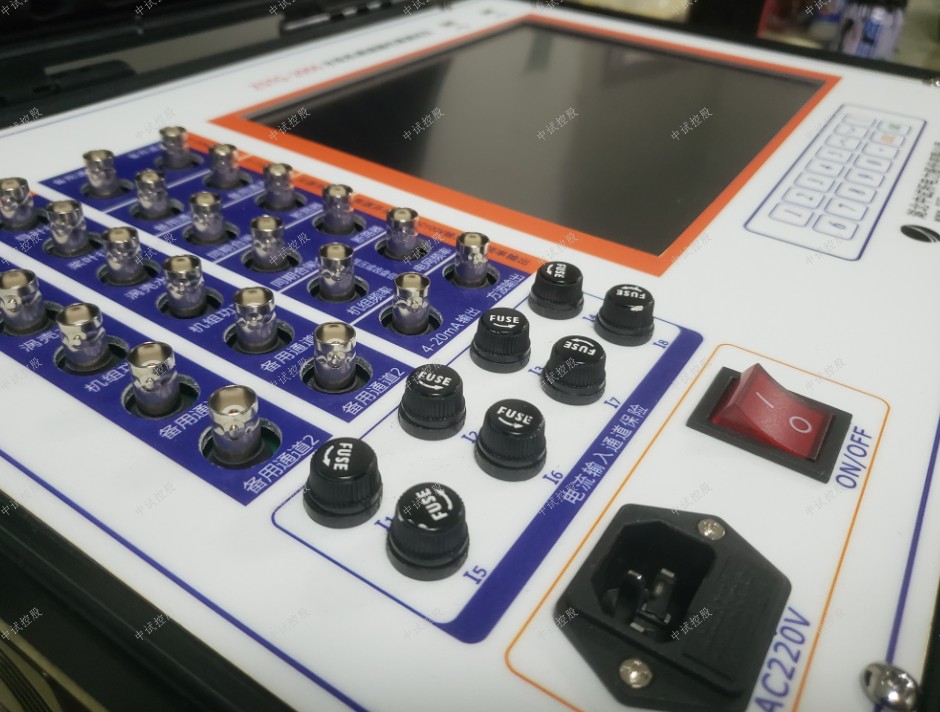

面板接线区全部采样BNC接线柱，通过我们提供的BNC连接线正确连接仪器与被试品，接线区的通道配置为：

①5个低电压输入通道，信号范围为-10V~10V，各个通道相互隔离

②5个弱电流输入通道，信号范围为-20mA~20mA，各个通道相互隔离

③ 1个脉动电压输入通道，信号范围-400V~400V峰峰值

④2个频率信号测量通道，输入电压范围0~110V（有效值），测量范围1HZ~200HZ

⑤ 2个无源节点开关量输入通道，输入信号为机械节点

⑥ 2个有源节点开关量输入通道，输入信号电压范围为12V~220VDC

⑦ 1个频率信号输出通道，输出频率信号范围AC12V

注意：接线时请注意面板上信号的输入输出范围

二 人机交互区

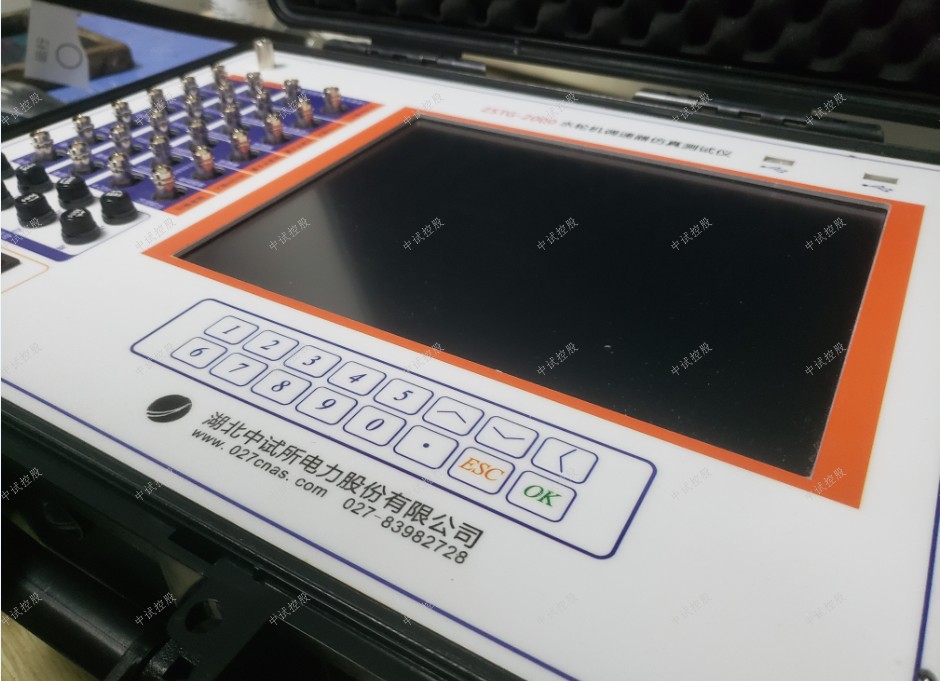

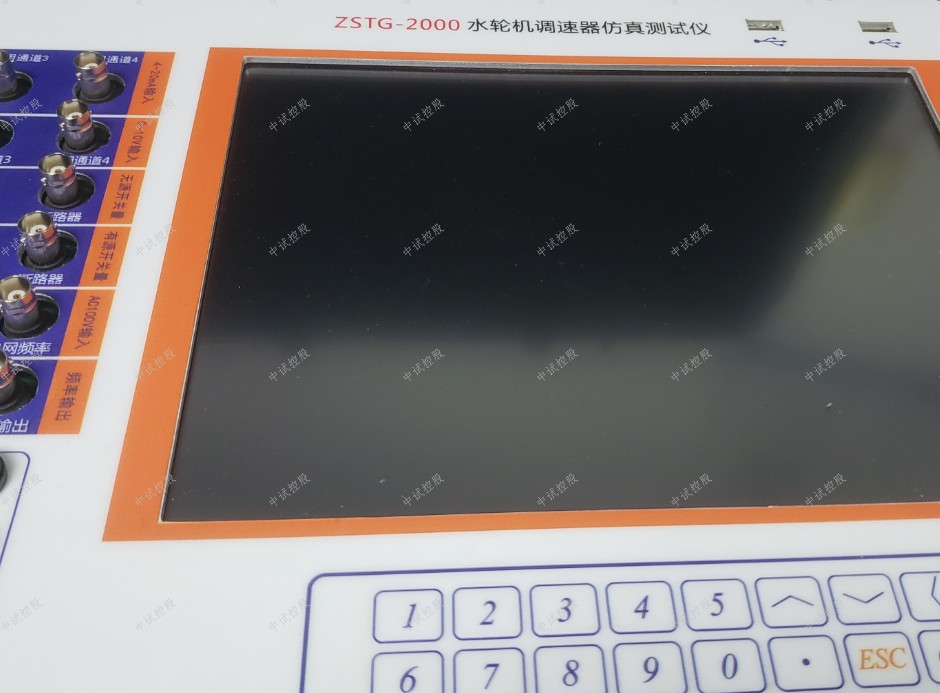

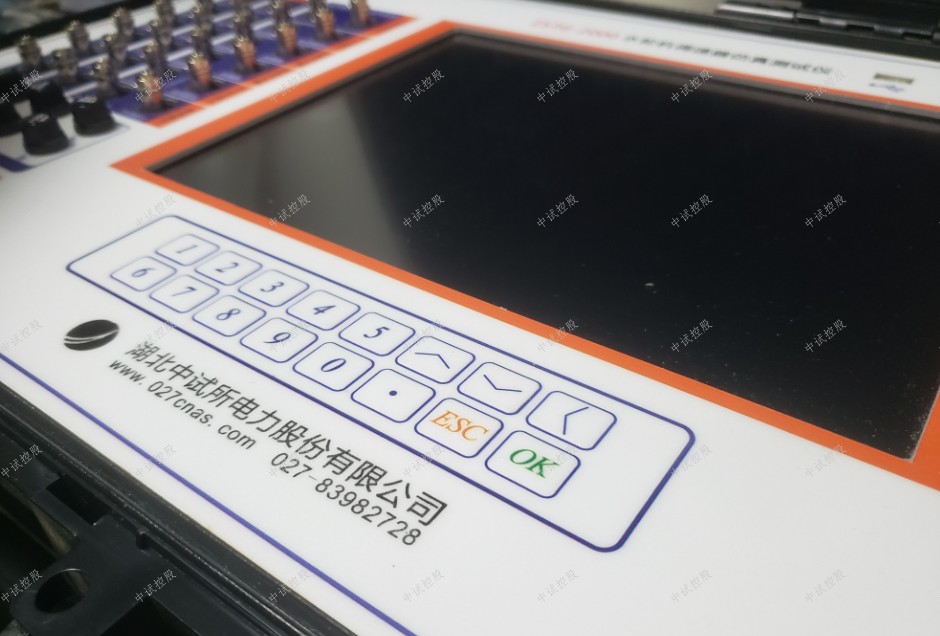

仪器带有一个12.1寸的真彩LCD，所有的试验数据和试验结果都由该LCD显示，仪器本身没有接盘，输入方式为触摸屏，数字和汉字输入由软件内置的虚拟键盘完成。除了试验触摸屏外，还可以外接USB键盘和鼠标完成人机交互工作

三 操作面板区

操作面板上有1个系统电源开关按钮，1个系统复位按钮，一个接地柱和一个USB外接口。仪器的电源管理使用ATX管理方式，仪器的电源操作有以下几种方式：

1、仪器在关机状态时，按一下电源按钮将会启动整个仪器的电源系统，仪器启动开机程序，进入开机状态。

2、在开机状态时，按一下电源按钮将会使仪器进入关机状态，

3、在开机状态，长时间按住电源按钮强行切断仪器电源

4、仪器在开机状态时，使用验软件界面上的关闭系统切断系统电源，一般情况下推荐使用该方式关闭系统。

注意：上述方式都是通过开/关机电路来切断电源，紧急情况发生时请直接拔掉电源插头，切断220V电源输入

软件组成

① 仪器上面的按钮所在栏目为仪器操作工具栏

在仪器操作工具栏可以选择新建试验，保存数据，读取数据，设置仪器参数，设定仪器通道配置，设置仿真模型，导出数据，查看系统帮助等操作。

② 试验项目选择栏

在图2中，仪器操作工具栏的下方蓝色区域为试验项目选择栏，用户在试验项目选择栏选择要进行的试验项目或仪器工作模式，点击工具栏的新建试验将会出现试验项目选择栏

③工作状态显示栏

试验项目选择栏的下方蓝色区域为工作状态显示栏，此处会显示的信息包括，仪器运行状态，当前试验项目，当前系统时间，是否正在进行仿真等信息。

④ 示波器

进入选择的试验项目后，试验项目选择栏会消失出现如图3所示的录波器，当试验运行时，录波器显示当前的实时曲线或实时数据，试验停止后，示波器显示整个过程中所采集的数据曲线，并提供曲线分析功能，用户可以通过“工具尺”定位曲线某一点的信息，也可以缩放查看曲线的局部信息。

⑤ 试验参数显示栏

在工作状态显示栏左下方为试验参数显示栏，在选择某一试验后，此栏会显示当前试验的参数配置，点击设置参数可以改变当前的试验参数配置。

⑥ 试验操作栏

在工作状态显示栏右下方为试验操作栏，此处可以控制试验的开始，停止和结果查看。

  附件清单

ZSTS-203 汽轮机调速器仿真测试仪

ZSTS-203汽轮机调速器测试仪是针对于热电厂电调速系统、热电厂自动准同期系统特性检测而开发的一种综合性测试平台，仪器可以完成DEH静特性，转速死区测量、负荷响应试验和同期试验等试验项目,自动生成各种类型的试验报告，ZSTS-203汽轮机调速器测试仪还可以做通用录波器和频率发生器使用，并且系统采样频率可以达到4KHZ，这大大拓宽了仪器的使用范畴，增强了仪器的灵活性。

1、根据国家标准完成调速系统静特性、空载扰动、自准同期装置校验、频率死区测量、负荷响应试验、阀门开关规律检测、转速继电器校验等，自动计算各种试验的结果参数；

2、仪器能够自动生成WORD试验报告，Excel试验报告；

3、对试验结果的曲线图形进行自动标识，使试验报告制作完全自动化；

4、所有采样通道的名称和单位都可以软件重新定义；

5、各种试验的试验环境设置和仪器设置自动保存；

6、所有试验数据都可以使用U盘或移动硬盘等存储设备方便的导出；

7、实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作；

8、Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀。

参数

1、8路低电压／电流模拟量采集，电压和电流可以任意转换，电压输入范围-10V～10V，电流输入范围-20mA～20mA，10%～100%满量程采样误差小于0.1%FS；

2、2路频率测量通道，2700RAD~3300Rad (45HZ～55HZ)范围，频率分辨率为0.06Rad (0.001HZ)，测量误差小于0.06Rad( 0.001HZ)，测频电压输入范围0.5V～110V；

3、2路无源节点开关量测量通道；

4、2路有源节点开关量测量通道，开关信号输入电压范围12V～220V；

5、8路模拟量采集通道采用隔离采集方式，并且通道和通道之间也相互隔离；

6、1路4～20mA模拟量输出通道,输出误差0.2%；

7、1路频率输出通道，频率分辨率为0.06Rad，2700Rad～3300Rad范围内输出误差0.06Rad，输出电压幅值AC12V；

8、触摸屏方式实现人机交互；

9、仪器自带8G数据存储空间；

10、12.1寸大彩屏显示；

11、工作电压：AC220V±10%，45HZ～65HZ；

12、工作温度：-10～50℃，环境湿度<90%。
