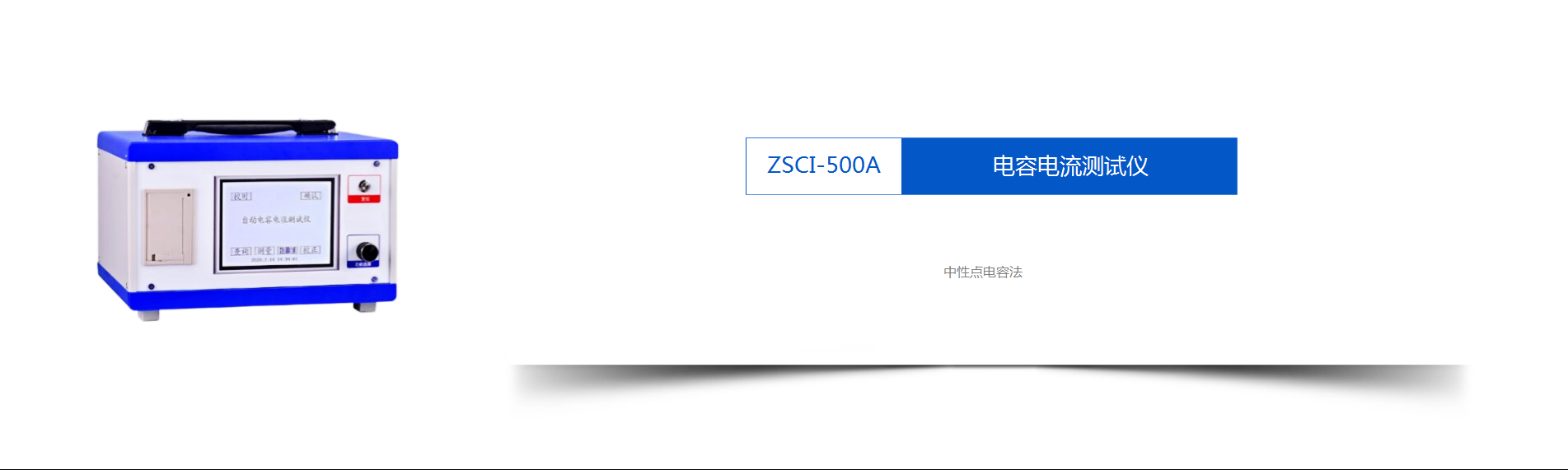

ZSCI-500A 电容电流测试仪（中性点电容法）-无功补偿.电容-湖北中试所电力股份有限公司-中试所

产品详情

66kV、35kV、10kV及以下电力系统配电网系统单相接地时，流过故障点的电流实际是线路对地电容产性的电容电流
参考标准：DL/T 840-2003、GB26860-2011、GB50150-2006
适用电压等级：10kV. 35kV. 66kV
系统不平衡时，电容电流测试从系统中性点取样测量
精度±5%

1、我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以决定是否安装消弧线圈。

2、配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。

3、测量配网电容电流的方法有单相金属接地直接法、外加电容间接测量法以及在PT开口三角形加信号等方法，但是，在现场最受欢迎和使用较频繁的还是使用中性点电容法。

4、ZSCI-500A 电容电流测试仪（中性点电容法）采用中性点电容法测量，大屏幕液晶显示，中文菜单，在做好安全措施后，事先设置仪器参数后则无需触碰操作仪器，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠，不受其他运行条件影响，特别是系统不平衡的时候。

引用标准
DL/T 840-2003《高压并联电容器使用技术条件》
GB 26860-2011《电力安全工作规程(发电厂和变电站电气部分)》
GB50150-2006《电气装置安装工程电气设备交接试验标准》

1、系统不平衡时，在做好安全措施前提下，电容电流测试仪从系统中性点取样测量，简单方便。
2、系统平衡时，电容电流测试仪从PT开口三角处注入微弱的异频信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz干扰信号，同时测试仪的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT和测试仪，因而无需做特别的安全措施，使这项工作变得安全、简单、快捷。

ZSCI-500A 电容电流测试仪（中性点电容法）技术参数
测量范围	对地总电容 ≤120μF（三相对地）
	电容电流 ≤1000A（66kV系统）
	电容电流 ≤700A（35kV系统）
	电容电流 ≤200A（10kV系统）
	电容电流 ≤100A（6kV系统）
电容测量精度	±10%±5个字 0.5μF～1μF
	±5% 1μF～90μF
	±10% 90μF～120μF
电流测量精度	±10% 电容电流<10A
	±5% 电容电流10A-500A
	±10% 电容电流500A-1000A
环境温度	-10～50℃
相对湿度	≤90%
工作电源	AC220V ±10% 50Hz ±1%
外形尺寸	310× 300×170 mm
仪器重量	10kg

附件
1	主机	1台
2	10kV分压器	1个
3	高压电缆	1根
4	高压电容（9KV 35nF）	2只
5	高压电容连接线	1根
6	放电间隙	1个
7	AC 220V电源线	1根
8	分压器连接线	1根
9	保险座	1个
10	保险管2A(φ10*38)	10只
11	保险管2A(φ5*20)	5只
12	短接线	3根
13	接地线	2根
14	校验标准	1个
15	绝缘粘胶带	1卷
16	打印纸	2卷

ZSCI-500A 电容电流测试仪（中性点电容法）
ZSCI-600A 电容电流测试仪（PT开口三角法）
测量范围及精度
项目	6kV系统	10kV系统	35kV系统
量程	三相对地总电容Cx≤120uF即 Ic≤250A
	≤130A 即Cx≤120μF	≤250A 即Cx≤120μF	≤250A 即Cx≤120μF
精度	当≤10 A即3μf≤ Cx≤9μF ±(读数×10%±5个字)	当≤10 A即3μf≤ Cx≤9μF ±(读数×10%±5个字)	当≤10 A即3μf≤ Cx≤9μF ±(读数×10%±5个字)
	当10A≤Ic≤130A 即9μF＜Cx≤120μF ±(读数×5%±5个字)	当10A≤Ic≤130A 即9μF＜Cx≤120μF ±(读数×5%±5个字)	当10A≤Ic≤130A 即9μF＜Cx≤120μF ±(读数×5%±5个字)
电力系统不平衡时，采用系统中性点取样测量测量配电网电容电流，使用：ZSCI-500A 电容电流测试仪（中性点电容法）电力系统平衡时，采用PT开口三角形异频信号注入法测量配电网电容电流，使用：ZSCI-600A 电容电流测试仪（PT开口三角法）
