66kV、35kV、10kV及以下电力系统配电网系统单相接地时，流过故障点的电流实际是线路对地电容产性的电容电流
参考标准：DL/T 840-2003、GB26860-2011、GB50150-2006
适用电压等级：10kV. 35kV. 66kV
采用PT开口三角形异频信号注入法测量配电网电容电流
要求系统必须平衡，精度±5%

1、目前我国配电系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。

2、据统计，配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定。

3、配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。

4、传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。

5、ZSCI-600A电容电流测试仪直接从PT的二次侧测量配电网的电容电流，与传统的测试方法相比，该仪器无需和一次侧打交道，因而不存在试验的危险性，无需做繁杂的安全措施和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。

6、由于从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号，同时测试仪的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT和测试仪，因而无需做特别的安全措施，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。

7、ZSCI-600A电容电流测试仪采用大屏幕液晶显示，中文菜单，操作非常简便，且体积小、重量轻，便于携带进行户外作业，接线简单，测试速度快，数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。

引用标准
DL/T 840-2003《高压并联电容器使用技术条件》
GB 26860-2011《电力安全工作规程(发电厂和变电站电气部分)》
GB50150-2006《电气装置安装工程电气设备交接试验标准》

1、直接从PT的二次侧测量配电网的电容电流，与传统的测试方法相比，该ZSCI-600A 电容电流测试仪（PT开口三角法）无需和一次侧打交道，因而不存在试验的危险性，无需做繁杂的安全措施和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。

2、由于从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号，同时测试仪的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT和测试仪，因而无需做特别的安全措施，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。

3、操作注意：

① 使用前，仪器必须可靠接地。

② 必须断开连接在系统中性点上的补偿装置（如消弧100线圈）。

③ 对于少数在PT中性点上安装高阻消谐器的PT组，必须将消谐器短接后再进行测量。

④ 如果系统两段母线上的PT二次绕组是并联运行的，应将二次绕组改成单独运行的方式后，再进行测量。

⑤ 如果PT开口三角接入的负载（如消谐装置）阻抗小于100Ω，应将该负载断开后再进行测量。

⑥ 本测试仪只能从电磁式PT的二次侧测量电容电流，不能从电容式电压互感器（CVT）进行测量。

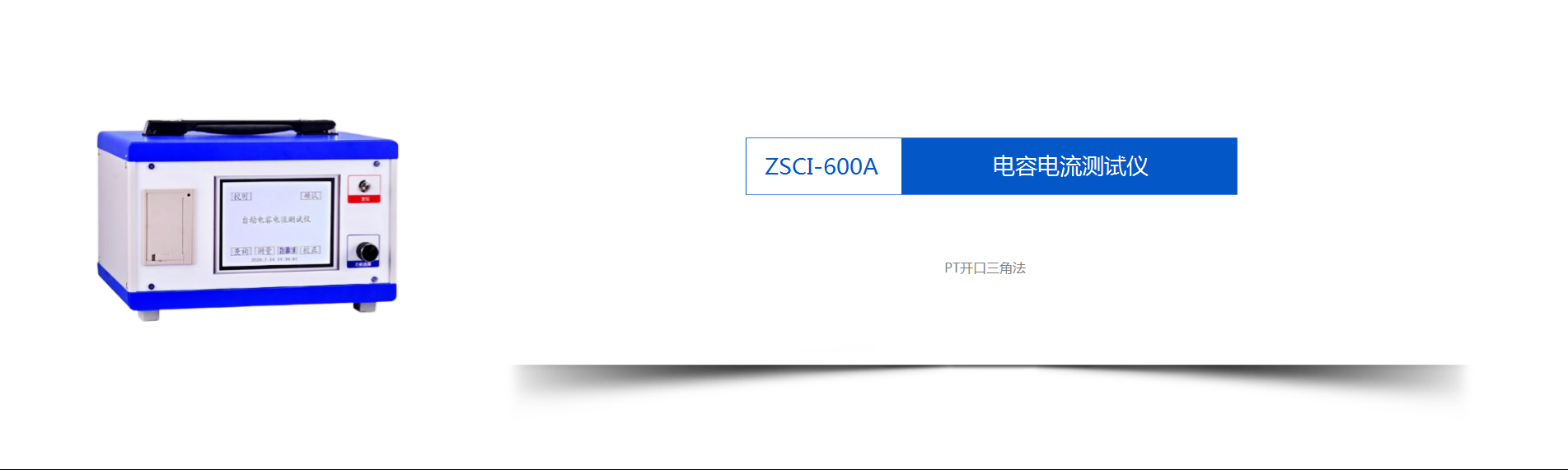

ZSCI-600A 电容电流测试仪（PT开口三角处注入法）技术参数
测量范围	对地总电容 ≤120μF（三相对地）
	电容电流 ≤1000A（66kV系统）
	电容电流 ≤760A（35kV系统）
	电容电流 ≤220A（10kV系统）
	电容电流 ≤130A（6kV系统）
电容测量精度	±10%±5个字 0.5μF～1μF
	±5% 1μF～90μF
	±10% 90μF～120μF
电流测量精度	±10% 电容电流<10A
	±5% 电容电流10A-500A
	±10% 电容电流500A-1000A
环境温度	-10～50℃
相对湿度	≤90%
工作电源	AC220V ±10% 50Hz ±1%
外形尺寸	310× 300×170 mm
仪器重量	10kg

附件
1	主机	1台
2	220V电源线	1根
3	电压输出线	1根
4	接地线	1根
5	3.15A保险管	5只
6	自检装置	1个
7	热敏打印纸	2卷
8	说明书	1本
9	出厂报告	1份
10	合格证	1张

ZSCI-500A 电容电流测试仪（中性点电容法）
ZSCI-600A 电容电流测试仪（PT开口三角法）
测量范围及精度
项目	6kV系统	10kV系统	35kV系统
量程	三相对地总电容Cx≤120uF即 Ic≤250A
	≤130A 即Cx≤120μF	≤250A 即Cx≤120μF	≤250A 即Cx≤120μF
精度	当≤10 A即3μf≤ Cx≤9μF ±(读数×10%±5个字)	当≤10 A即3μf≤ Cx≤9μF ±(读数×10%±5个字)	当≤10 A即3μf≤ Cx≤9μF ±(读数×10%±5个字)
	当10A≤Ic≤130A 即9μF＜Cx≤120μF ±(读数×5%±5个字)	当10A≤Ic≤130A 即9μF＜Cx≤120μF ±(读数×5%±5个字)	当10A≤Ic≤130A 即9μF＜Cx≤120μF ±(读数×5%±5个字)
电力系统不平衡时，采用系统中性点取样测量测量配电网电容电流，使用：ZSCI-500A 电容电流测试仪（中性点电容法）电力系统平衡时，采用PT开口三角形异频信号注入法测量配电网电容电流，使用：ZSCI-600A 电容电流测试仪（PT开口三角法）
