集晶闸管动作特性测试及消弧线圈装置特性测试等多种功能于一体的多功能测试仪器
参考标准:DL/T1057-2007
全触摸超大8寸彩色
实时显示电压波形,自动手动两种测试模式,3C0调节范围大(消谐装置特性试验时)
晶闸管测试电压：0-800V,精度±1%,消谐装置测试电压：范围40V，精度±1%，消谐装置测试电流：范围0-2000mA，精度±1%，3C0电容调节范围：10uF-100uF

1、消弧线圈成套装置目前已经普遍应用于各大变电站、电厂等配电现场。消弧线圈的作用就是在系统发生单相接地故障时，补偿系统电容电流，从而抑制过电压的产生。系统正常运行时，消弧线圈经阻尼电阻接地，防止系统谐振的发生，系统发生单相接地故障时，阻尼电阻的分压使压敏电阻动作并通过自触发方式将其旁路晶闸管触发导通，使得消弧线圈直接接地，起到补偿作用，可见旁路晶闸管是否可靠动作直接决定了消弧线圈的补偿作用。

2、10kV或者35kV系统发生单相接地故障时，消弧线圈能否起到补偿作用，直接决定于旁路晶闸管能否可靠触发导通，同时消弧线圈控制器计算精度及发出调档指令正确与否也直接决定了消弧线圈的补偿性能。

3、目前消弧线圈在出厂、安装及投运后都缺乏对整个消弧线圈成套装置综合性能评估的技术手段。

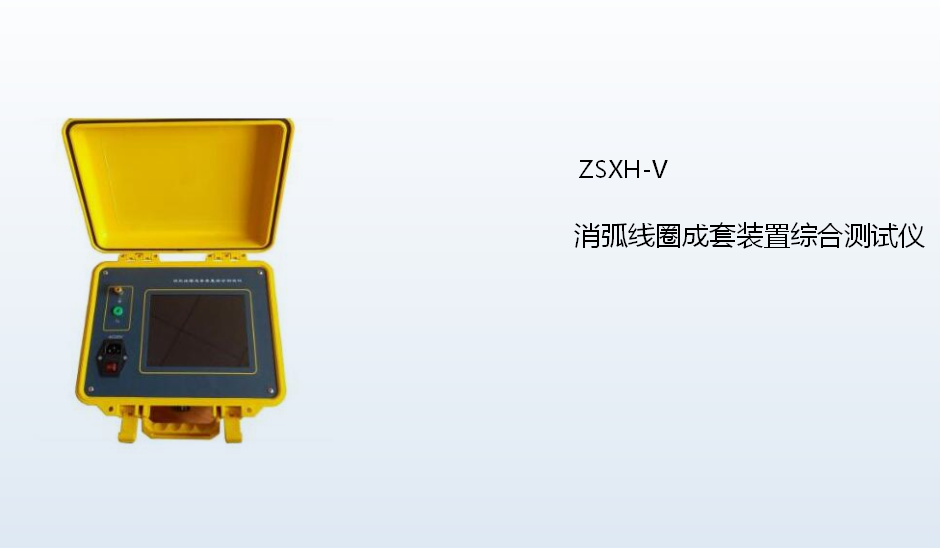

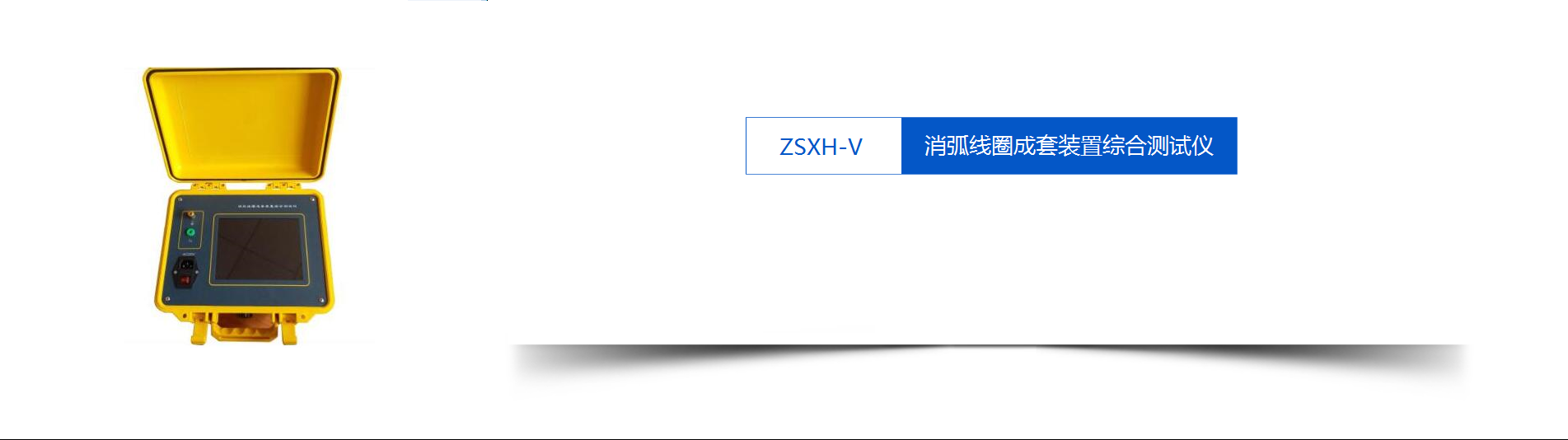

4、针对上述现状，我公司在充分研究消弧线圈运行原理及控制器工作原理的基础上并结合大量实验数据据及现场经验总结研发了集晶闸管动作特性测试及消弧线圈装置特性测试等多种功能于一体的多功能高精度测试仪器—ZSXH-V消弧线圈成套装置综合测试仪，仪器为一体化结构，操作简单，便于携带。

1、全触摸超大8寸彩色液晶显示
操作简单，仪器配备了高端全触控式8寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清晰明了，操作人员不需要额外的专业培训就能使用，是目前非常理想的智能型测量设备。
2、实时显示电压波形
晶闸管动作特性测试时，仪器能够实时显示仪器输出和晶闸管上的电压波形。试验人员从波形图上就能够非常清楚的判断出晶闸管的动作。
3、自动手动两种测试模式
晶闸管动作特性测试时，仪器能够提供自动和手动两种测试模式。自动模式能够快速准确找到晶闸管的动作阈值。手动模式方便试验人员仔细观察晶闸管动作时的电压波形变化。
4、3C0调节范围大
消谐装置特性试验时，3C0电容的调节范围非常广，可以从10uF到100uF，足以满足绝大部分试验现场的需求。
5、一体化结构，体积小、重量轻 仪器内部高度集成化，为试验提供了一种为简单便捷的试验手段。

技术参数
