可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试
参考标准：GB20840.1，GB20840.2 GB20840.3
保护类、计量类、TP类
CT、PT测试
CT变比测量范围：1~40000，PT变比测量范围：1~40000，精度±0.05%

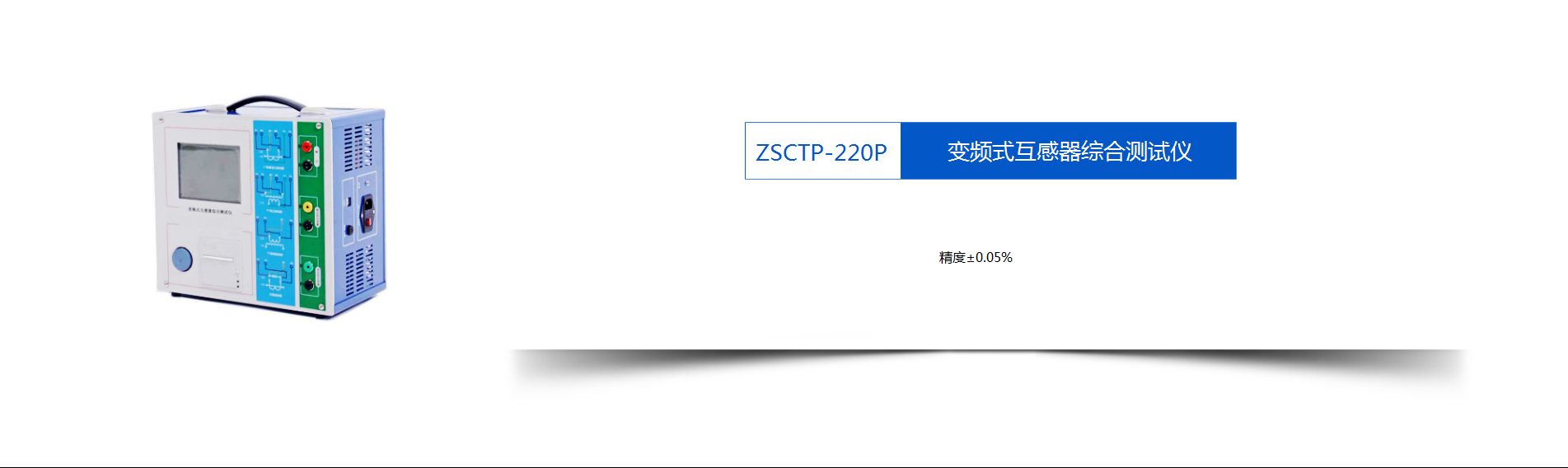

ZSCTP-220P 变频互感器综合测试仪（精度 ±0.05%）是基于低频变频技术的高精度的互感器励磁特性和变比、极性测试仪，由本公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4、基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
5、界面友好美观，全中文图形界面。
6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、易于携带，装置重量<9Kg。

湖北中试高测电气控股有限公司针对电力系统互感器测试规范，自主研发生产了ZSCPT-120P变频式互感器综合特性测试仪，采用直流法、变频法与电压法相结合技术，可准确测量包括CT二次直阻、伏安特性、变比极性等在内的多个重要测试项目。

结合市场需求， 随着测试技术的发展，我们对该系列设备进行了多次硬软件升级，可完美胜任电力系统计量用高精度级别CT，保护用稳态、暂态CT的测试工作，解决了传统原理无法完成的发电机套管CT、GIS式SF6 CT、高拐点大变比的发电机出口CT的测试，测试变比可达30000/1，精确可达0.05% 。

下面我们以ZSCPT-120P变频式互感器综合特性测试仪为例，中试控股技术人员向大家介绍这款设备的基本操作方法，其他型号设备可参考本示例。

测试仪器: ZSCPT-120P变频式互感器综合特性测试仪

测试项目： CT比差、角差、励磁特性、直阻等

测试对象:  电流互感器

接线原理图：

1） 接线方式 ：ZSCPT-120PS1口M1口接入电流互感器二次侧S1口，测试仪S2口M2口接入互感器二次侧S2口，测试仪P1P2接一次侧两端。

2）参数设置 ：参考下图。

参数说明：

一次电流/二次电流： 铭牌标注的额定电流，本CT为200/5；

绕组级别： 铭牌上标注的绕组等级，计量级或者保护级；

大电流： 一般选择1.0A，根据经验一般保护类CT的饱和电流在一百mA左右，计量级（或测量级）在几十mA左右，大电流需大于饱和电流，正常情况下可设置为1.0A；

Sn/cos: CT负载，根据CT参数填写，本CT为10VA， 功率因素为0.8；

FS: 仪表保安系数，除非铭牌专门给出，否则可默认选10。

设置完成后，在确认接线正确的情况下，点击开始。（此处以1S1 1S2计量绕组为例）

仪器自动开始测试勾选的测试项目，并在25s后提示结束。

 3）测试结果 ：

电流互感器测试报告

电阻特征:

励磁特征:

变比特征:

针对不同绕组级别，误差参考如下图：

该电流互感器合格标准要求角差0.5级，比差不超过30′，同极性，实测结果比差0.15%、角差2.96′，极性相同。
