采用无线测试方式，可完成三相三线、三相四线不同方式互感器的二次压降及负荷测试
参考标准：DL/T 448-2016，JJG 169-2010
通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量
采用高精度GPS授时模块进行同步测试
电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图

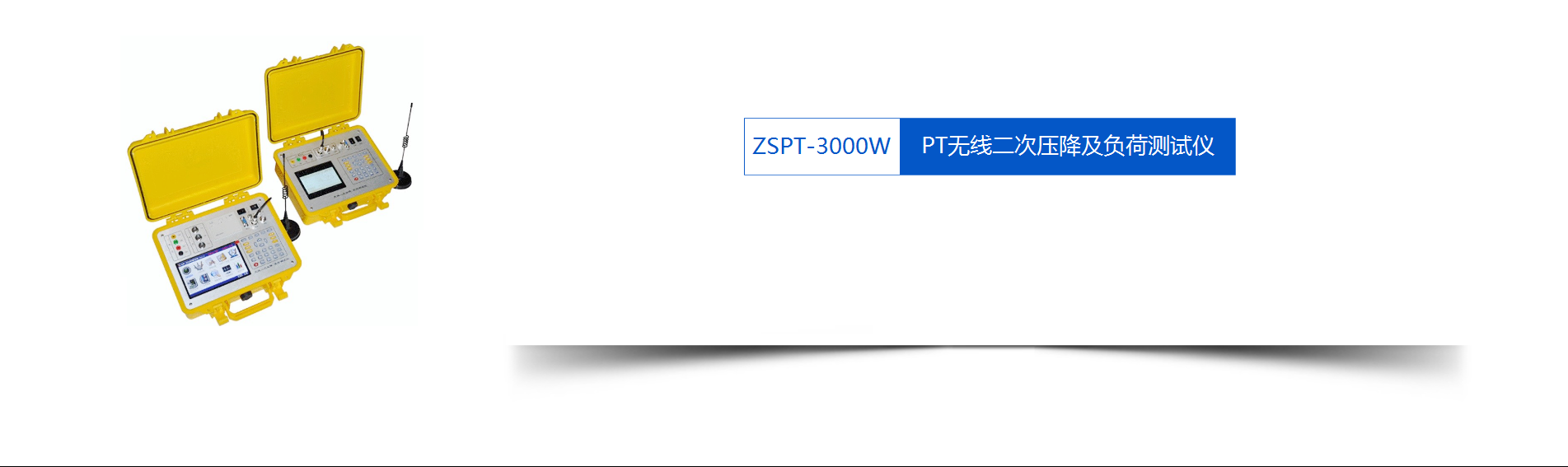

1、ZSPT-3000W PT无线二次压降及负荷测试仪是湖北中试高测电气控股有限公司吸收国内外同类产品的优点，精心设计研制而成的一种能全自动测试电压互感器二次压降/负荷的智能化仪器。它可以完全取代原有的普通二次压降/负荷测试仪的所有功能，并且采用无线测试的方式，可完成三相三线、三相四线不同方式互感器的二次压降的测试，大大提高了安全性和可靠性，而且精度也能达到有线测试的水平。

2、电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的最大因素。所谓电压互感器二次压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。传统测试方法是一台设备用很长的测试线同时检测PT侧和表计侧的电压，由于测试线过长，就很容易造成PT二次的短路情况，这时很危险的故障。

3、ZSPT-3000W 无线二次压降及负荷测试仪是我公司精心设计研制而成的一种全新的自动测试电压互感器二次压降/负荷的智能化无线测试仪器。它完全取代了以往常规方式的二次压降/负荷测试仪，不用再铺设很长的电压测试电缆，在很大程度上避免了PT二次短路事故的发生。为变电站的安全运行创造了良好的条件。

4、该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

1、通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量，不需要普通方式中要在仪器到测试远端铺设一条很长的电压测试线，这样可避免由于线路过长引起的不必要的短路故障；当GPS信号无效时，可采用专用同步电缆的方式进行测量，同样安全、方便。

2、自动计算三相的比差、角差、综合误差。

3、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。

4、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。

5、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。

6、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。

7、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。

8、电池剩余电量百分数指示功能，绝非简单的亏电报警。

9、大屏幕真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。

10、用户可随时将测试的数据通过微型打印机将结果打印出来。

11、测试结果存储功能，可存储100组测试数据。

12、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

参数

1、使用环境：温度-10℃～ 40℃，湿度≤80%

2、测量精度：本仪器的测量精度为1级

比差：Δf =±（1%×f±0.01）（%）

角差：Δδ=±(1%×δ±1)（分）

电导：G=± (1%×G±0.01) mS

电纳：δ=± (1%×δ±0.01)mS

负荷：S=± (1%×S±0.1)VA

电阻：R=± (1%×R±0.1)Ω

电抗：X=± (1%×X±0.1)Ω

3、充电电源：交流176V~264V，频率45-55Hz

4、仪器的测量范围和分辨率

测试项目 范围 小分辨率

比差值(%) 0.001～10.000 0.001

角差值(ˊ) 0.01～±600.00 0.01

误差值(%) 0.001～10.000 0.001

修约(%) 0.001～10.000 0.001

5、基本误差

比差：±（1%比差读数±0.01）%

角差：±（1%角差读数±1）分

电导：±（1%电导读数+未位1个字）mS

电纳：±（1%电纳读数+未位1个字）mS

6、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ， ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

7、电池工作时间：充满后工作时间大于6小时。

8、体积：主机：32cm×24cm×13cm，分机：32cm×24cm×13cm

9、重量：主机：2.5Kg，分机：2Kg
