用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量
参考标准：DL/T 845.2-2004，GB/T 17949.1-2000
既能测接地电阻，还能测接地漏电

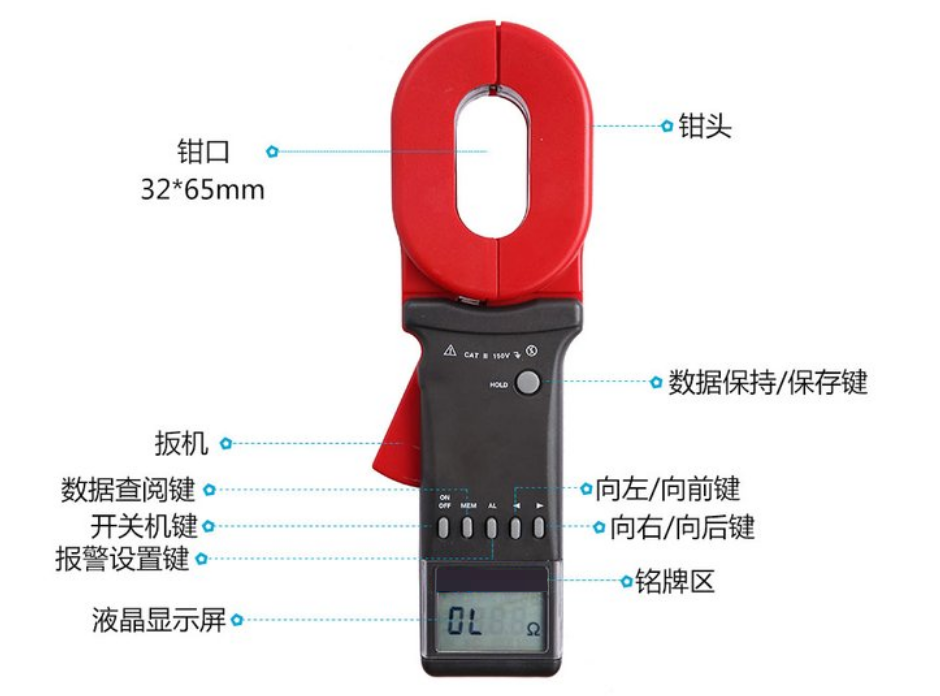

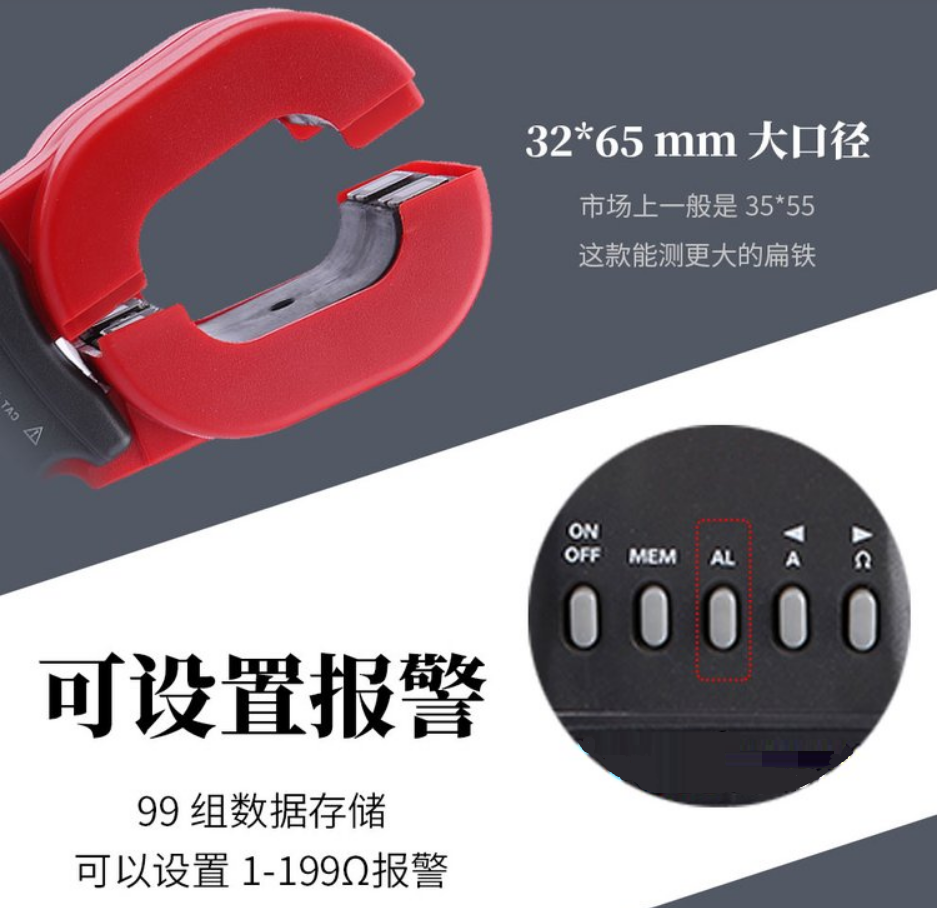

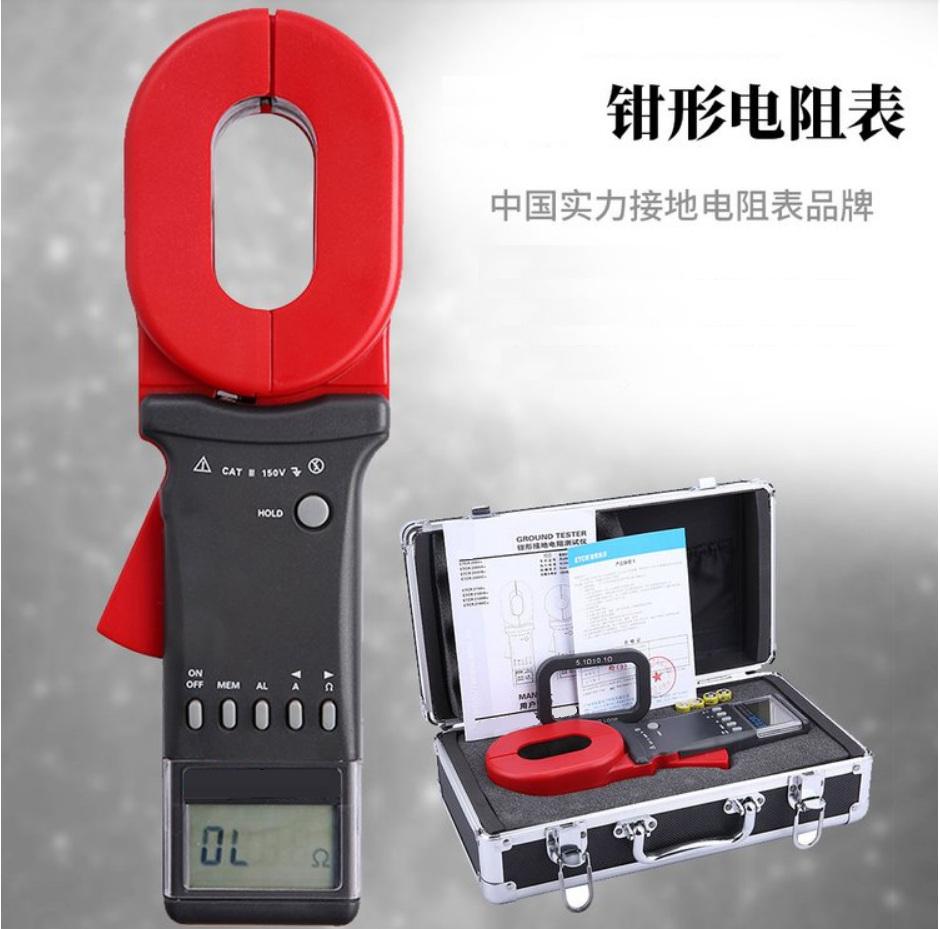

大钳口大量程，钳口规格65×32mm
电阻量程0.01-1200Ω，电流量程0-20A

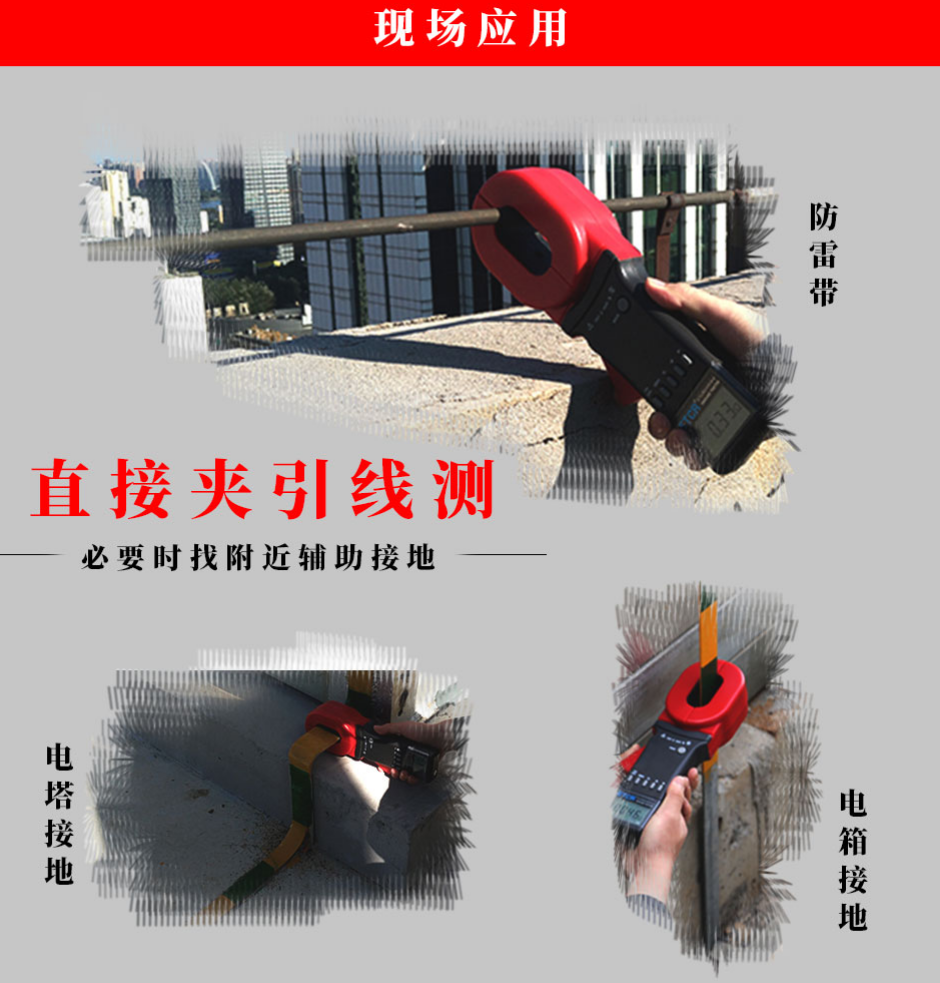

1、广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量；

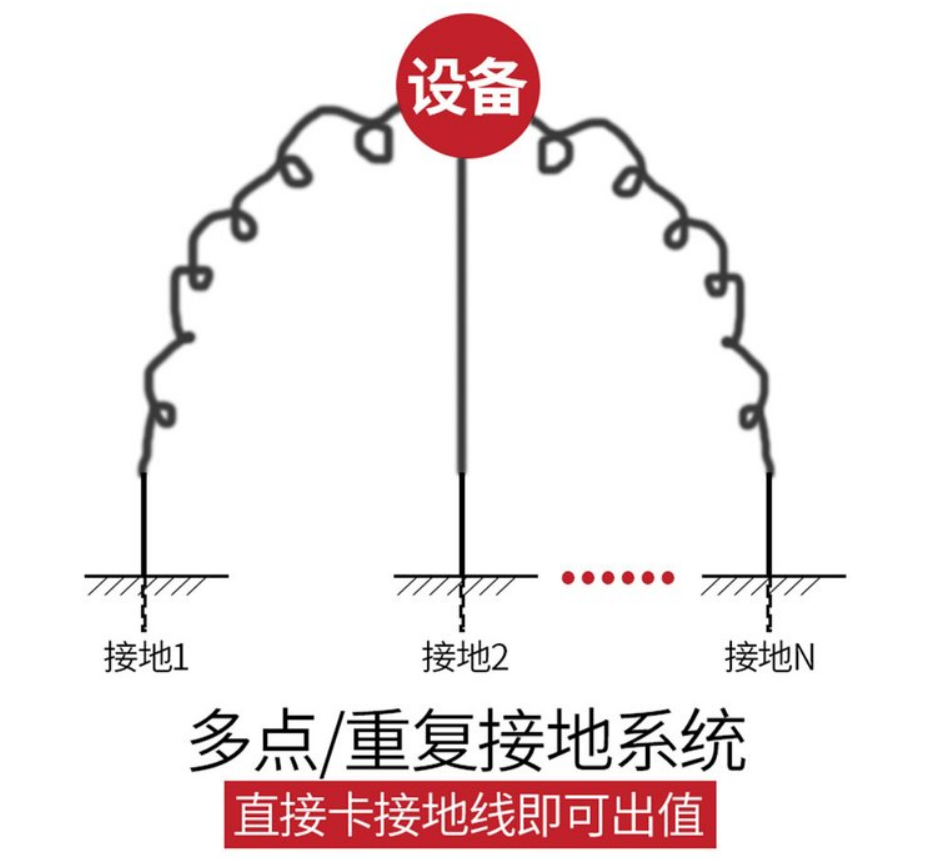

2、在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便；
3、能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为该仪表测量的是接地体电阻和接地引线电阻的综合值；
4、有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合；

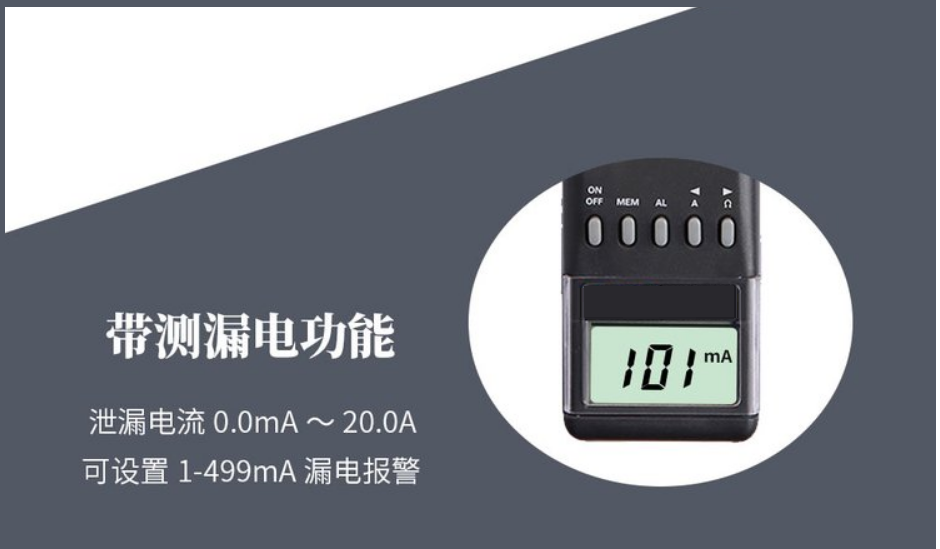

5、还能测量接地系统的泄漏电流和中性线电流。

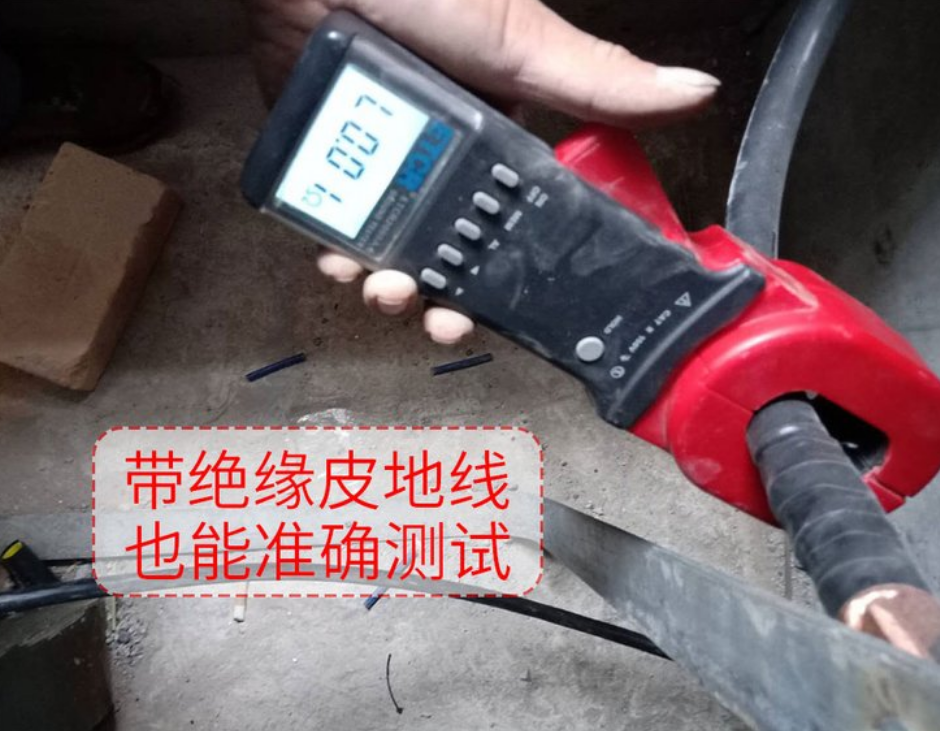

1、适用于各种形状的接地引线(圆钢、扁钢及角钢)；
2、非接触式测量接地电阻、安全、快速；
3、不必使用辅助接地棒，不须中断待测设备之接地；
4、具有双重保护绝缘；
5、抗干扰性强，测量精确度高；
6、使用5号碱性电池方便用户。

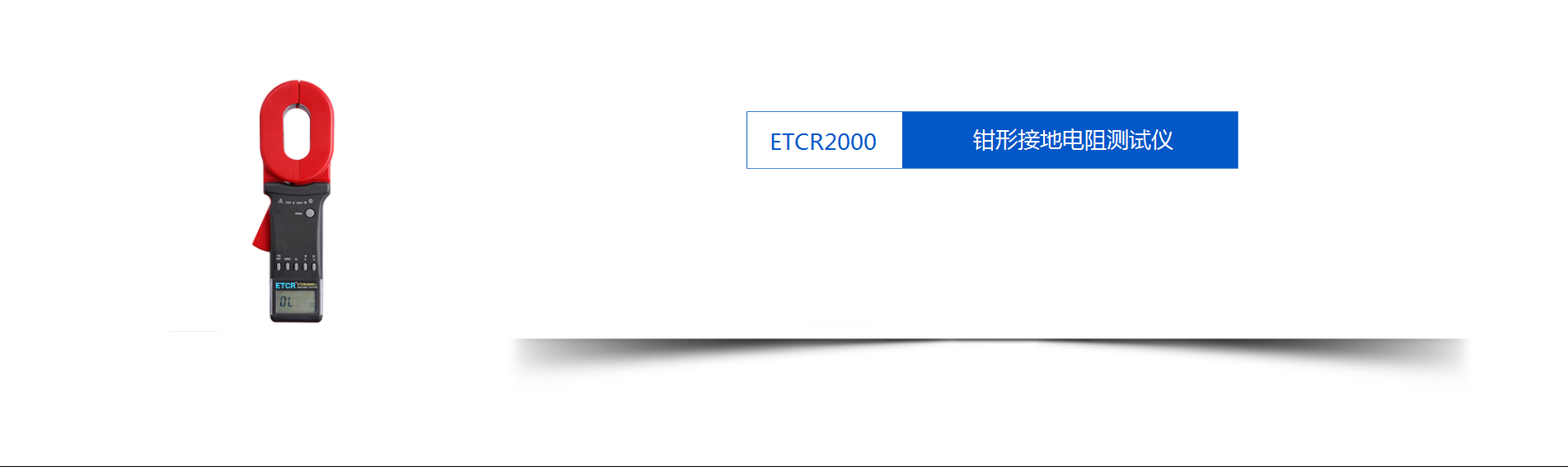

1．系列型号
型 号 | 钳口规格（mm） | 电阻量程（Ω） | 电流量程 | 防爆功能 | 存储99组 | 声光报警 | 说明 | ||
Φ32 | 65×32 | 0.01-200 | 0.01-1200 | 0-20A | |||||
ETCR2000+ | √ | √ | √ | √ | 基础型 | ||||
ETCR2000A+ | √ | √ | √ | √ | 实用型 | ||||
ETCR2000B+ | √ | √ | √ | √ | √ | 防爆型 | |||
ETCR2000C+ | √ | √ | √ | √ | √ | 多功能 | |||
ETCR2100+ | √ | √ | √ | √ | 基础型 | ||||
ETCR2100A+ | √ | √ | √ | √ | 实用型 | ||||
ETCR2100C+ | √ | √ | √ | √ | √ | 多功能 | |||
注：“√”表示有此规格。
2．量程及准确度
测量模式 | 测量范围 | 分辨力 | 准确度 |
电 阻 | 0.010Ω-0.099Ω | 0.001Ω | ±（1%＋0.01Ω） |
0.10Ω-0.99Ω | 0.01Ω | ±（1%＋0.01Ω） | |
1.0Ω-49.9Ω | 0.1Ω | ±（1%＋0.1Ω） | |
50.0Ω-99.5Ω | 0.5Ω | ±（1.5%＋0.5Ω） | |
100Ω-199Ω | 1Ω | ±（2%＋1Ω） | |
200Ω-395Ω | 5Ω | ±（5%＋5Ω） | |
400-590Ω | 10Ω | ±（10%＋10Ω） | |
600Ω-880Ω | 20Ω | ±（20%＋20Ω） | |
900Ω-1200Ω | 30Ω | ±（25%＋30Ω） | |
*电 流 | 0.00mA -9.95mA | 0.05mA | ±（2.5%＋1mA） |
10.0mA -99.0mA | 0.1mA | ±（2.5%＋5mA） | |
100mA -300mA | 1mA | ±（2.5%＋10mA） | |
0.30A-2.99A | 0.01A | ±（2.5%＋0.1A） | |
3.0A-9.9A | 0.1A | ±（2.5%＋0.3A） | |
10.0A-20.0A | 0.1 A | ±（2.5%＋0.5A） |
3．技术规格
电阻量程 | 0.01Ω-1200Ω |
*电流量程 | 0.00mA-20.0A |
电阻分辨率 | 0.001Ω |
*电流分辨率 | 0.05mA |
数据存储 | 99组 |
声光报警 | “嘟--嘟--嘟--”报警声，按AL键开、关 |
报警临界值设定范围 | 电阻：1-199Ω； *电流：1-499mA |
电 源 | 6VDC（4节5号碱性干电池） |
工作温湿度 | -20℃-55℃；10％RH-90％RH |
液晶显示器 | 4位LCD数字显示，长宽47mm×28.5mm |
钳口尺寸 | 长钳口65mm×32mm；圆钳口Φ32mm |
钳口张开尺寸 | 长钳口32mm;圆钳口32mm |
钳表质量 | 长钳口1160g;圆钳口1120g(含电池) |
钳表尺寸 | 长钳口：长宽厚285mm×85mm×56mm 圆钳口：长宽厚260mm×90mm×66mm |
防爆标志 | Exia Ⅱ BT3 Ga |
保护等级 | 双重绝缘 |
结构特点 | 钳形CT |
换 档 | 全自动换档 |
外部磁场、电场 | ＜40A/m；＜1V/m |
单次测量时间 | 0.5秒 |
电阻测量频率 | ＞1KHz |
*被测电流频率 | 50/60Hz自动 |
注：“*”适用于C型。
