检验电力系统中各工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等
参考标准：JJG124-2005、JJG 596-2012
可按电能表检测负荷点或自选点进行电能表校验
准确度：0.05%
检验方式：半自动或手动

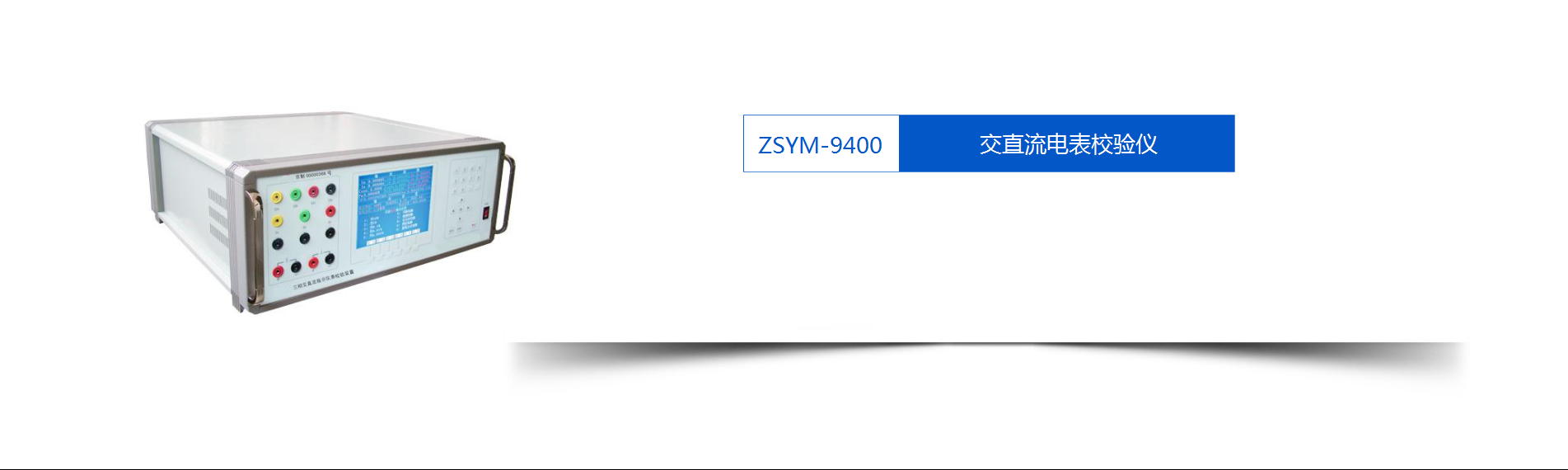

1、本装置是按照JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 596-2012、JJG 307-2006的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。

2、半自动或手动检验电力系统中各工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

功能及特点

1、半自动或手动检验电力系统中各工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

2、电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
3、功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。
4、设有USB接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。
5、设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。
6、可按电能表检测负荷点或自选点进行电能表校验。
技术参数
1、交流电压量程　　50V、100V、200V、400V、600V  　  最大输出容量　20VA；
2、交流电流量程　　0.5A、1A、2.5A、5A、10A、20A　　 最大输出容量　20VA；
3、交流电压、电流调节范围 0～130% FS， 调节细度 5×10-5；
4、工频交流电压、电流准确度       0.05% FS；
5、有功功率（50V～400V）准确度    0.05% FS；
6、无功功率（50V～400V）准确度    0.1% FS；
7、电流对同名相电压的相位准确度　 0.050；
8、频　率　　调节范围 45～65Hz，   调节细度 0.001Hz，调定值准确度0.01Hz；
9、相　位　　调节范围0～359.990，  调节细度 0.010；
  功率因数  调节范围0～±1，      调节细度 0.0001；调定值准确度0.0005；
10、交流电压、电流输出波形失真度　　  ≤0.3%；
11、交流电压、电流及功率输出稳定度　  ≤0.01% FS /60s；
12、谐波2～31次，幅度0～40%，各次谐波相位细度0.010•N（N为谐波次数）；
13、直流电压量程 75mV、75V、150V、300V、500V、1000V   最大输出容量20W；
14、直流电流量程　0.5A、1A、2.5A、5A、10A、20A        最大输出容量20W；
15、直流电压、电流调节范围0～120% FS（1000V量程0～105% FS），调节细度5×10-5；
16、直流电压、电流输出稳定度　   ≤0.01% FS /60s（峰－峰值）；
17、直流电压调定值准确度　　　　　　     　0.05% FS；
18、直流电流调定值准确度　　　　　       　0.1% FS；
19、直流75mV输出（负载≥5Ω）准确度       0.1% FS；
20、电能表测量（50V～400V）综合误差        0.05% （脉冲输出：三相额定值=6Hz）；
21、工作电源　 单相220V±10%，　50Hz±5%；
22、使用环境　 温度200C±100C，　相对湿度≤85%RH；
23、体积重量　 约460×460×175mm3，　20kg（豪华型机箱24kg）。
