同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等
参考标准：GB/T 7676.5-2017
测相位频率相序时电流幅值：2mA～20A
测相位频率相序时电压幅值：10V～600V
相位：0.0°～360.0°

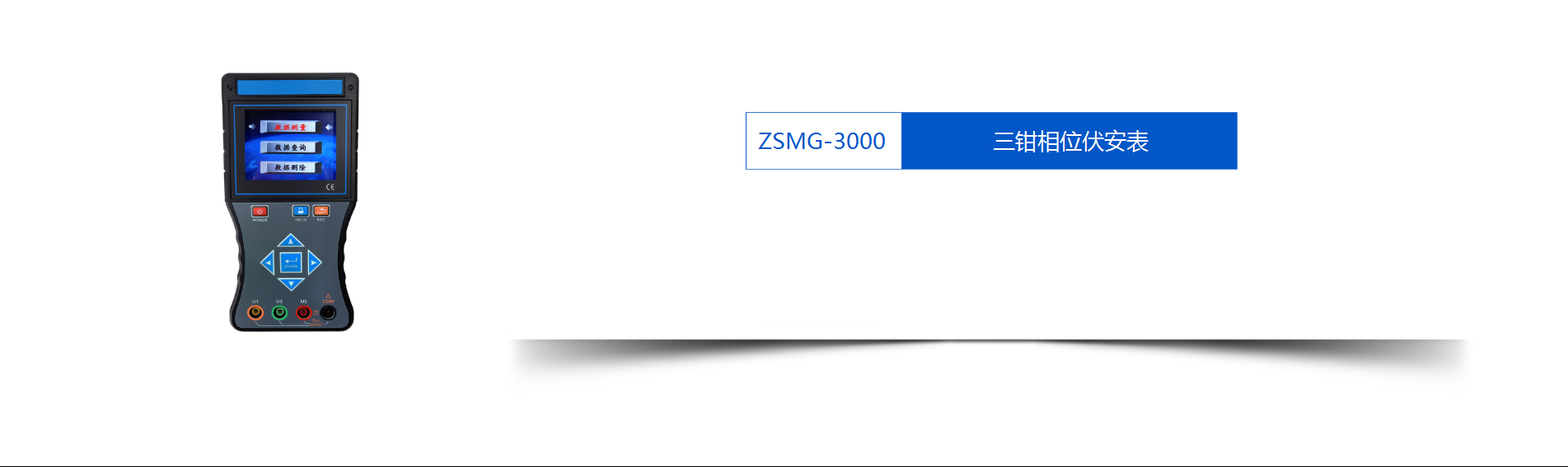

ZSMG-3000三钳智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(3把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，向量图指示，一目了然。电流钳一体化手柄设计，便于操作，非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
基准条件和工作条件 | |||
1 | 影响量 | 基准条件 | 工作条件 |
2 | 环境温度 | 23℃±1℃ | -10℃～40℃ |
3 | 环境湿渡 | 40%～60% | ＜80% |
4 | 信号波形 | 正弦波 | 正弦波 β=0.01 |
5 | 信号频率 | 50HZ±1HZ | 45HZ～65HZ |
6 | 仪表工作电压 | 8.4V±0.5V | 9V±1V |
7 | 测相位频率相序时电流幅值 | 1A±0.1A | 2mA～20A |
8 | 测相位频率相序时电压幅值 | 100V±10V | 10V～600V |
9 | 测功率功率因数时电流幅值 | 1A±0.1A | 20mA～20A |
10 | 测功率功率因数时电压幅值 | 100V±10V | 10V～600V |
11 | 外电场、磁场 | 应避免 | |
12 | 被测导线位置 | 被测导线处于钳口的近似几何中心位置 | |
一般规格 | |
功能 | 同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等 |
电源 | DC 8.4V大容量可充锂电池，USB充电接口，充满电连续工作约10小时 |
额定电流 | 约180mA Max |
显示模式 | 3.5寸真彩液晶屏显示 |
仪表尺寸 | 长宽厚：196mm×92mm×54mm |
钳口尺寸 | φ7.5mm×13mm |
采样速率 | 约3次/秒 |
量程 | 交流电压：0.00V～600V |
交流电流：0.0mA～20A | |
相位：0.0°～360.0° | |
频率：45.00Hz～65.00Hz | |
有功功率：0.0W～12kW | |
无功功率：0.0VAR～12kVAR | |
视在功率：0.0VA～12kVA | |
功率因数：-1～+1 | |
电流矢量和：0mA～60A | |
分辨率 | 电压：AC 0.01V |
电流：AC 0.1mA | |
相位：0.1° | |
频率：0.01Hz | |
有功功率：0.1W | |
无功功率：0.1VAR | |
视在功率：0.1VA | |
功率因数：0.001 | |
电流矢量和：1mA | |
精度 （基准条件下） | 电压：±(0.5%量程) |
电流：±(0.5%量程) | |
相位：±1°（工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°） | |
有功功率：±(1.0%量程) | |
无功功率：±(1.0%量程) | |
视在功率：±(1.0%量程) | |
频 率：±(1.0%量程) | |
功率因数：±0.03 | |
相序 | 正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁 |
反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁 | |
检测速率 | 约2秒/次 |
数据保持 | 测试中按HOLD键保持数据，“HD”符号显示 |
数据存储 | 99组 |
充电接口 | USB充电接口 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
背光功能 | 有，背光亮度可调节 |
电压检测 | 当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电 |
仪表质量 | 主机：350g(带电池) |
电流钳：170g×3 | |
总质量：约1.35kg | |
测试线长度 | 1.5m |
电流钳线长 | 2m |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
输入阻抗 | 测试电压输入阻抗为：1MΩ |
耐压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
绝缘 | 仪表线路与护套外壳之间≥100MΩ |
结构 | 双重绝缘，带绝缘防振护套 |
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
附件清单 | |||
1 | 主机 | 台 | 1 |
2 | 电流钳 | 把 | 3 |
3 | 测试线 | 条 | 4 |
4 | USB充电器、充电线 | 套 | 1 |
5 | 锂电池(仪表内) | 组 | 1 |
6 | 采样器 | 只 | 1 |
7 | 手动开关 | 个 | 1 |
8 | 脉冲表测试线 | 条 | 1 |
9 | 通讯软件 | 套 | 1 |
10 | 通讯线 | 根 | 1 |
11 | 仪表箱 | 个 | 1 |
12 | 说明书 | 份 | 1 |
13 | 出厂报告 | 份 | 1 |
14 | 合格证 | 份 | 1 |
