同时远程在线测试高低压相位、核相、频率、验电等而研发制造的。通过网络基站定相，可以准确识别标准A相、B相、C相，完成统一色标工作
参考标准：GB 13398-2008
对高低压线路核相、环网柜核相、开关柜核相、中置柜核相
网络基站定相核相，地下室没有任何通讯信号的场所定相核相
核相模式：定相核相、远程核相、本地核相

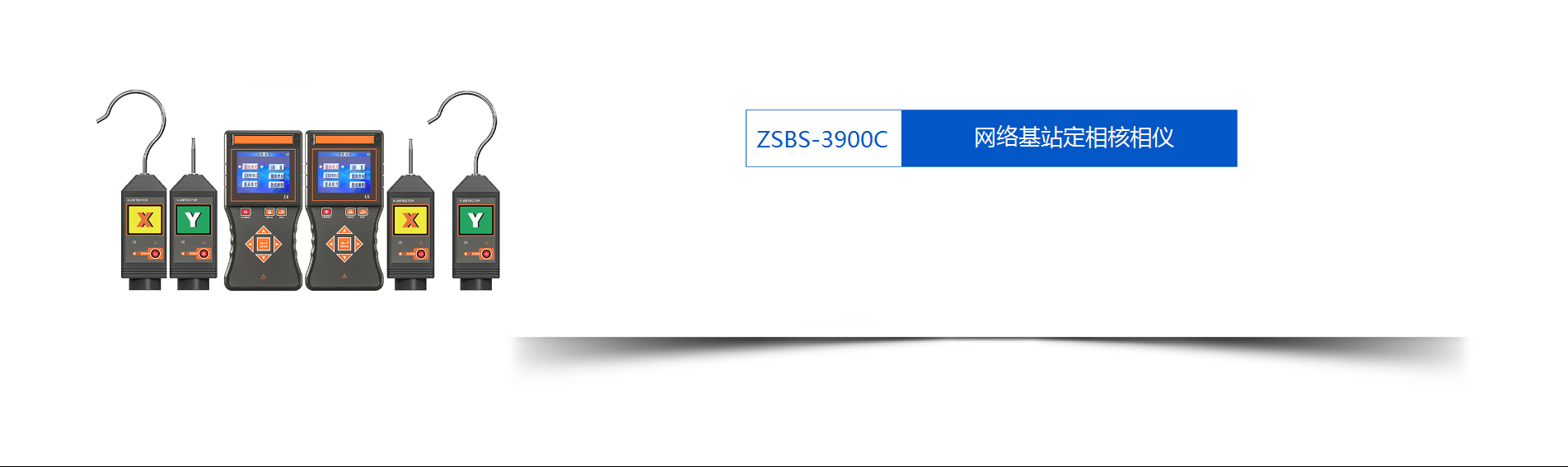

ZSBS-3900C网络基站定相核相仪是为了解决同时远程在线测试高低压相位、核相、频率、验电等而研发制造的。通过网络基站定相，可以准确识别标准A相、B相、C相，完成统一色标工作。
ZSBS-3900C网络基站定相核相仪具有普通无线高压核相仪、无线高压卫星授时远程核相仪、无线高压验电器产品的功能，可以对高低压线路核相、环网柜核相、开关柜核相、中置柜核相，用户可以根据实际需要选购同时带电流测试功能的钩式探测器。
ZSST-3900C无线高压卫星授时远程核相电流测试仪参数 | |
系统功能 | 网络基站定相核相，地下室没有任何通讯信号的场所定相核相，卫星授时远程核相，本地核相；高低压线路核相、环网柜核相、开关柜核相、中置柜核相；电流、频率、相位、相序、验电等测试（根据需要选购测试电流功能的探测器） |
电 源 | 基 站：AC 380V （三相四线） 接收器： DC 7.4V可充锂电池,，连续工作约4小时 探测器： DC 3.7V可充锂电池，连续工作约8小时 |
核相模式 | 定相核相、远程核相、本地核相 |
电流测试 | 钩式CT，内置柔性线圈检测电流（选购电流功能的探测器） |
电流采集器 | 一体化钩式设计，可测试Φ168mm的导线，或Φ168mm×245mm的母排（选购） |
RF频率 | 315MHz、433MHz无线传输 |
通讯方式 | 基站与服务器采用TCP通讯协议，手持接收器与服务器采用UDP通讯协议，接收器与采集器采用315MHz/433MHz无线通讯，确保网络通讯安全稳定。 |
核相距离 | 卫星授时模式距离不受限制，达500km以上 |
普通核相模式距离160m | |
探测器与接收器通讯距离约80m | |
显示模式 | 3.5寸真彩液晶屏显示 |
可测线径 | 测电流时：Ф168mm的导线，或168mm×245mm的母排 |
量 程 | 核相电压等级：AC 1V～550kV |
相位：0°～360° | |
电流：0～20000A（选购） | |
频率：45Hz～75Hz | |
分 辨 力 | 1°；0.01A（选购）；0.1Hz |
精 度 (23℃±5℃，80%RH以下) | 基站定相核相、卫星授时核相：≤±5° |
普通核相：≤±10° | |
电流：±2% | |
频率：≤±2Hz | |
相别定性 | XY两接收器显示的实时相角差在330°～360°或0°～30°为同相或A相；在90°～150°异相或B相，在210°～270°为异相或C相 |
语音功能 | A相、B相、 C相、X信号正常、Y信号正常等语音功能 |
持续核相时间 | 卫星授时成功后，若无卫星信号可持续核相30分钟，满足地下室、矿井下核相 |
绝缘杆尺寸 | 拉伸后长约5m；收缩后长约1m(5节) |
核相方式 | 接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) | |
基站天线 | GPS球形天线，线长5米；GSM天线，线长5米 |
验电指示 | 探测器“嘟--嘟--嘟”蜂鸣声 |
换 档 | 自动换档 |
采样速率 | 2次/秒 |
首次搜星时间 | 第一次开机搜星时间约3-5分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天，在四周空旷的场所搜索卫星。 |
卫星授时精度 | 小于30nS |
仪表尺寸 | 基站：长宽厚300mm×200mm×85mm |
核相探测器：长宽厚145mm×60mm×48mm（单功能） | |
电流探测器：长宽厚310mm×270mm×52mm（选购） | |
接收器：长宽厚250mm×100mm×40mm | |
背光控制 | 按上下箭头键调整背光亮度 |
感应强度控制 | 根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
搜星指示 | 搜索卫星时动态显示“----”符号 |
自动关机 | 接收器开机约30分钟后，仪表自动关机 |
探测器开机约15分钟后，仪表自动关机 | |
额定电流 | 探测器：35mA max；接收器：300mA max；基站：150mA max |
电池电压 | 当电池电量不足时：探测器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电 |
仪表质量 | 基 站：1.6kg(含配件) |
探测器：205g(含电池) | |
接收器：395g(含电池) | |
绝缘杆：1.45kg | |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
干 扰 | 无特强电磁场；无433MHz、315MHz同频干扰 |
绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) |
探测器：2000V/rms(绝缘杆连接头与探测器顶部之间) | |
接收器：2000V/rms(外壳前后两端之前) | |
结 构 | 防滴漏Ⅱ型、IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 | |
附件 | ||
1 | 基站 | 1台(可以选购3-5台) |
2 | 核相探测器 | (单功能)2个X、Y各1个) |
3 | 电流核相探测器 | (多功能,选购)2个X、Y各1个) |
4 | 接收器(主机) | 2个(X、Y各1个) |
5 | GSM天线 | 5根(其中1根外置天线，引线长5米) |
7 | GPS球形天线 | 1套(根据基站数量选购) |
8 | GSM卡(兼容2G/3G/4G ) | 1套 |
9 | 伸缩绝缘杆 | 2根 |
10 | 铝箱 | 1个 |
11 | 探针、探钩 | 4根(各2根) |
12 | 8.4V 1A充电器 | 1套 |
13 | 锂电池 | 4个(仪表内) |
14 | 自校线 . | 1根 |
15 | 辅助测试线 | 2根 |
16 | 说明书 | 1本 |
17 | 出厂报告 | 1份 |
18 | 合格证 | 1张 |
