可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性等故障
参考标准：DL/T849.1-2004，DL/T849.2-2004，DL/T849.3-2004
测试方法：低压脉冲法、冲闪电流法、直闪电流法，全电脑win 7系统操作平台
可测长度达100公里，可测电缆埋设路径及埋设深度10米，盲区0-2米或无盲区
可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障

ZSDLY-9000A电缆故障测试仪是工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。测试软件自动识别卡位读取故障距离，特别对于日益增多的地埋电缆故障提供了一套独有多方案的服务方式和管理学习软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，生产遵循中华人民共和国制造计量器具许可，该套设备型号、品牌已在国家工商总局备案，国家电网，南方电网的合格供应商产品。该系统测试由系统主机故障定位仪和电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。

用途

1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障；
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障；
3、可测量长度已知的任何电缆中电波传播的速度；
4、可测试电力电缆埋设路径及埋设深度。

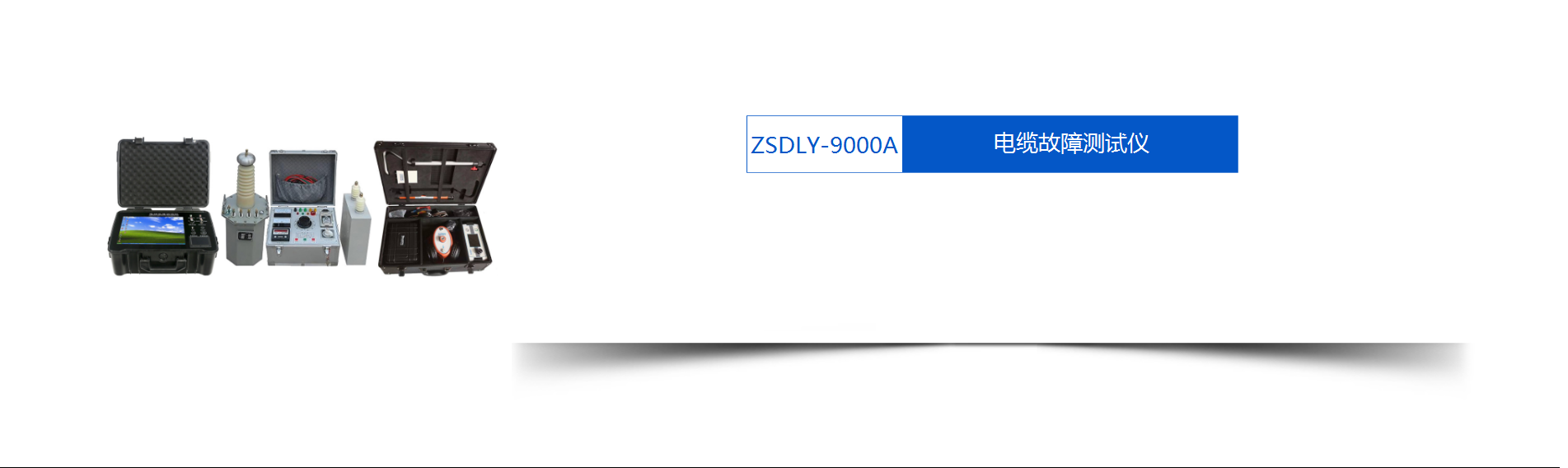

整套设备由电缆故障测试仪主机、电缆故障测试附件（路径仪和定点仪）和电缆测试高压单元及工频耐压装置组成，测试简单方便

1、仪器采用工控嵌入式计算机平台系统，全电脑win 7系统操作平台，集成化软件测试，并配有电缆故障测试软件；

2、仪器采用12.1in大屏幕，触控鼠标操作，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程铝合金机箱，防震防潮实现极强稳定性；

3、仪器采用新的USB通信接口，采集信号稳定，主机可自动选择最低3.125MHz、最高达250MHz八种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度；

4、软件实现波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，双游标移动可精确到0.15米，提高测试精度，减少误差；

5、主机支持主机自带WIFI接收功能，专用3G软件可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作；

6、内置现场波形和现场实物接线图，利于现场测试比对和日常学习，并能自动生成测试报告并打印；

7、声磁同步数显定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，是国内同类定点技术又一次创新，为快速准确查找电缆故障，减少停电损失提供有力保障；

8、高压放电部分三种可供用户选择，国内领先全新的8.4kg ZSDLY-9300高频高压电源替换65kg试验变压器和操作箱，ZSDLY-9200内置电容一体化高频高压电源高压冲击部分，适用范围广，真正综合轻便化，国内领先。

参数

1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障；

2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障；

3、可测量长度已知的任何电缆中电波传播的速度；

4、可测试电力电缆埋设路径及埋设深度；

5、显示方式：12.1英寸工业级液晶触摸屏(触控鼠标操作)（XP操作平台）；

6、存储空间：固定8G；

7、测试方法：低压脉冲法、冲闪电流法、直闪电流法；

8、操作方式：双操作，触摸笔兼触控鼠标操作；

9、测试距离：不小于60km；

10、短测试距离（盲区）：0-5米或无盲区；

11、精确定点误差：±0.2m；

12、测试误差：系统误差小于±1%；

13、分辨率：V/fm；V为传波速度m/μs；软件游标0.10米；

14、待机时间：可连续使用6小时左右；

15、主机重量：6.2kg；

16、外形尺寸：180mm×300mm×400mm；

17、温度：-20℃～+40℃，相对湿度：80%；

18、实时采样频率：3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz，脉冲宽度：50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs（软件自动匹配）；

19、电源与功耗：AC 220V±10% 不大于15W DC 12V（7AH） 84瓦特/小时  不大于20W；

20、服务方式及技术：

a、3G无线远程同步测控服务

b、波形邮件传输，手机安卓版测试软件实时服务

c、配备电缆故障测试教学视频随时学习设备使用方法

路径仪技术指标

本仪器采用了微电脑中央处理器及专用集成电路。其特点是接收灵敏度高，静态漂移小，抗干扰能力强，工作稳定，准确度高。仪器更加皮实、耐用，从而降低了仪器的返修率。路由接收机采用了大容量电池供电，具有待电时间更长的优点。

1、基本组成和用途

①  发  射  机：向被测低压电缆发送测试信号。

②  路由接收机：在地埋线（低压电缆）附近通过天线接收信号。为了方便探测埋地线缆路径及埋深接收天线可水平、垂直、及45°角调节。

2、技术指标

① 探测距离 < 15km、   探测深度 ≤ 3m、   路由误差 < 20cm

②发射机：发射频率9.6kHz   输出功率：5W

③接收机：接收频率9.6kHz   探测路由误差：±10cm

④ 探测埋深误差：±10cm

⑤供电：可充电锂离子电池，连续工作8小时。

定点仪技术指标：

1、产品概述

① 电缆故障声磁精确定点仪是一款便携式、超静音、可视化的冲击放电接收精确定点仪，是专门与高压冲击发生器配合使用，其采用领先的背景智能降噪和声音追踪新技术，可实现连续优化、完美声音效果，记录冲击放电的特征声音和现场将拾取的信号实现对比。

② 运用前端连续冲击放电时，粗侧距离范围内故障点冲击放电声音在电缆上方的地面传播，被地面上的探地传感器记录下来。探测点距电缆真正故障点的距离可以用冲击放电噪音音量大小的方法得到。

2、技术特点

① 超静音降噪处理，卓越的放电声音音质，背景更加安静，选用监听耳机用来快速、可靠地定点故障点位置。

② 选用超静音技术和BNR智能背景降噪技术，可以调节冲击放电音量。

③ 模具化设计了特殊的自落式探地传感器，并配有软质路面、硬化路面、草坪的传感接头。

④ 选用可靠的进口接插件，保证声音的纯度，人性化设计了高度可调的探头手柄，非常适用。

3、技术参数

①传感器动态量程：声音通道>104dB 。

②冲击放电声音放大倍数 >90dB，冲击放电音量上限84dB(A)。

③液晶显示器：高亮真彩屏，像素320 x 240  适应户外。

④现场连续工作时间：碱性可更换电池电池，方便现场使用

电缆测试交直流工频耐压试验装置 + 电容

1、额定容量：3kVA

2、单台额定输出电压：(AC)50KV  （DC）70KV

3、输出电流：60mA

4、输入电压：200V

5、输入电流：15A

6、变压比：500/1

7、变压比误差：＜±1%

8、阻抗电压：＜10%
