用于电力线路、变电所的相位校验和相序校验，高低压无线语音核相，电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等
参考标准：GB 13398-2008
有高压验电器、高压相位表、高压相序表的功能，也可用验电、相序，变压器组别判断等
1V～550kV的电压线路全智能核相，勾式探测器还具有高低压电流、漏电流测试功能，电流测量范围为0～20000A

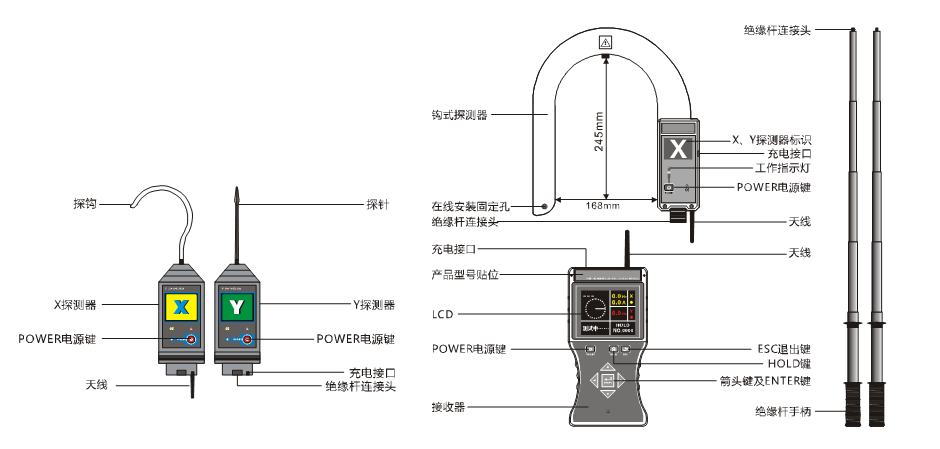

由无线接收器、钩式电流探测器、核相探测器、伸缩绝缘杆等组成

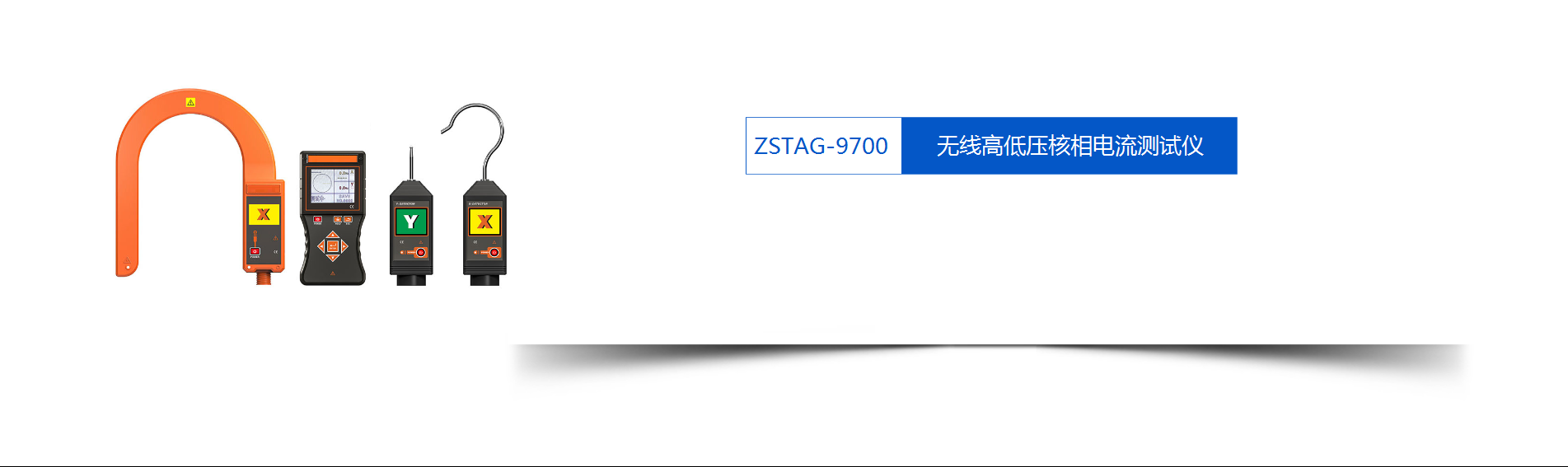

ZSTAG-9700无线高低压核相电流测试仪又名全智能无线高压语音核相仪、无线高压核相电流表等，由无线接收器、钩式电流探测器、核相探测器、伸缩绝缘杆等组成。用于高低压无线语音核相，电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等。
1、ZSTAG-9700无线高低压核相电流测试仪由无线接收器、钩式电流探测器、核相探测器、伸缩绝缘杆等组成。钩式探测器不同于传统核相仪需要连接金属探测挂钩，而是采用了一体化钩式设计，产品还兼容高压电流测试功能，内置双层柔性线圈，可以直接挂在线路上测试电流、核相，省时省力，可钩Ф168mm的导线，或168mm×245mm的母排；接收器采用3.5寸真彩液晶屏，显示核相结果、电流、相位、频率等，有向量图指示，“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。

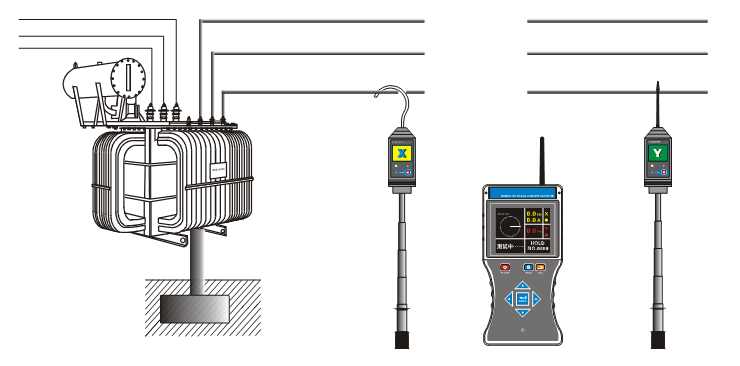

2、空旷地面核相距离可达160m远，能对1V～550kV的电压线路全智能核相，其中35kV以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将钩式探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！
3、ZSTAG-9700无线高低压核相电流测试仪同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。

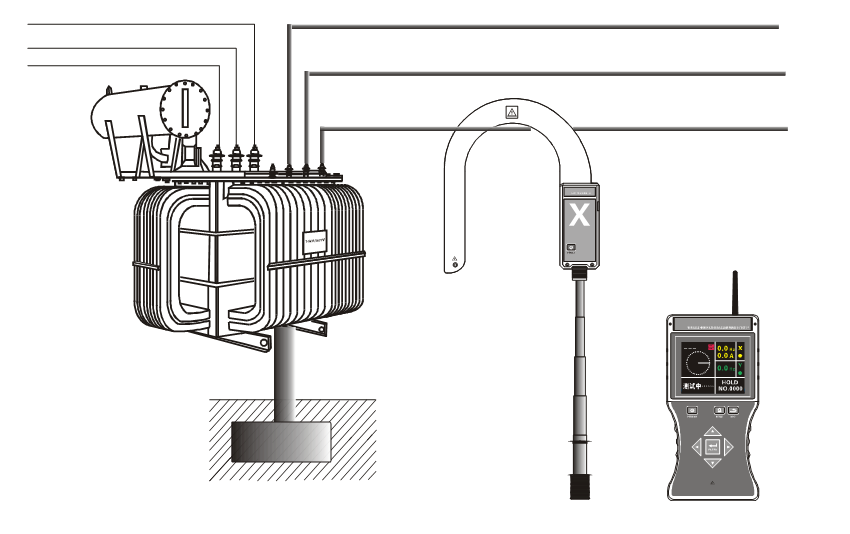

4、勾式探测器还具有高低压电流、漏电流测试功能，电流测量范围为0～20000A，同时满足核相、电流、漏电流、相位、相序、验电测试；也可以用于漏电巡查：将具有测试电流功能的X探测器钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。
安全须知
1、高压！危险！操作者须经严格培训并获得国家相关高压操作认证才能使用本仪表进行现场测试。
2、操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。
3、被测线路电压超过600V时须连接绝缘杆使用。
4、严禁用本仪表接触测试超过35kV的裸导线或汇流母线(可接触测试35kV以下的裸导线或汇流母线，或110kV以下具有安全绝缘外皮的线缆)。
5、非接触式核相：钩式探测器逐渐靠近导线核相，不用接触导线。
6、可测导线或电缆最大外径Ф168mm，可测母排最大尺寸168mm×245mm。
7、首次使用应对绝缘杆做耐压试验，必须使用合格的绝缘杆。
8、请使用专配绝缘杆连接该仪表。
9、仪表连接好伸缩绝缘杆后要轻拿轻放，避免与地面冲击造成损坏。
10、请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
11、长时间不用仪表，请定期给电池充电或取出电池。
ZSTAG-9700无线高低压核相电流测试仪参数 | |
功 能 | 高低压无线语音核相，电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等 |
电 源 | 接收器： DC 9V可充锂电池 探测器： DC 5V可充锂电池 USB充电接口，连续工作约10小时 |
测试方式 | 钩式探测器，可以挂在线路上或钩住导线测试 |
传输方式 | 315MHz、433MHz无线传输 |
核相距离 | 约160m |
显示模式 | 3.5寸真彩液晶屏显示 |
可测线径 | Ф168mm的导线，或168mm×245mm的母排 |
量 程 | 核相电压等级：AC 1V～550kV |
相位：0.0°～360.0° | |
频率：45Hz～75Hz | |
电流：0.00A～20000A | |
分 辨 力 | 0.1°；0.1Hz；10mA |
精度(23℃±5℃，80%RH以下) | 相位：≤±10° |
频率：≤±2Hz | |
电流：0～6000A,±3%±5dgt; 6000A～20000A,±4%±5dgt; | |
相别定性 | 同相:－30°～30°；异相: 90°～150°和210°～270° |
语音功能 | 同相、异相、X信号正常、Y信号正常等语音功能 |
绝缘杆尺寸 | 拉伸后长约5m；收缩后长约1m(5节) |
数据存储 | 9999组 |
核相方式 | 接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) | |
验电指示 | 探测器“嘟--嘟--嘟”蜂鸣声 |
换 档 | 自动换档 |
位置误差 | 测试电流时导线位置误差的影响：A区无位置误差；B区约增加0.2%；C区约增加2%(见后图) |
采样速率 | 2次/秒 |
仪表尺寸 | 钩式探测器：长宽厚310mm×270mm×52mm |
探测器：长宽厚145mm×60mm×48mm | |
接收器：长宽厚250mm×100mm×40mm | |
背光控制 | 按上下箭头键调整背光亮度 |
感应强度控制 | 根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
无信号指示 | 当接收器没有收到发射信号时动态显示“----”符号 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电量不足时 探测器：电源指示灯慢闪，提醒充电 接收端：电池电压低符号显示，提醒充电 |
额定电流 | 探测器：35mA max；接收器：300mA max |
仪表质量 | 检测仪：496g(含电池) |
接收器：395g(含电池) | |
绝缘杆：1.45kg | |
总质量：13.5kg(含仪表箱) | |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
干 扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) |
检测仪：2000V/rms(绝缘杆连接头与检测仪顶端之间) | |
接收器：2000V/rms(外壳前后两端之前) | |
结 构 | 防滴漏Ⅱ型、IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 | |
附件 | ||
1 | 钩式探测器 | 1台 |
2 | 探测器（X、Y各1个） | 2个 |
3 | 接收器 | 1台 |
4 | 天线 | 4根 |
5 | 伸缩绝缘杆 | 2根 |
6 | 布包 | 1个 |
7 | USB充电器、充电线 | 2套 |
8 | 自校线 | 1根 |
9 | 辅助接地线 | 2根 |
10 | 说明书 | 1本 |
11 | 出厂报告 | 1份 |
12 | 合格证 | 1张 |
