用于电力线路、变电所的相位校验和相序校验
参考标准：GB 13398-2008
同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等
1V～550kV的电压线路全智能核相
由无线接收器、探测器8个(X、Y各4个)、伸缩绝缘杆等组成
常规用途
1、ZSTAG-9600无线高低压核相仪用于电力线路、变电所的相位校验和相序校验，主要功能包括验电、核相、测相序等。本产品采用双重屏蔽及全新的数字电路，具有极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。
2、将被测导线的高电压相位信号经过处理后直接发射出去，由手持机接收并进行相位比较，对核相后的结果定性，实时显示相位角度差和矢量图。
3、采用无线传输技术，真正达到安全可靠、快速准确，不同电压等级（1V-500KV）均适用。在核对电网的结构时，对于三相连接的线路能够准确的识别不同导线的相对相位，在两个测量组件之间无任何电气上的连接，这样可使测量装置的应用非常灵活和安全。

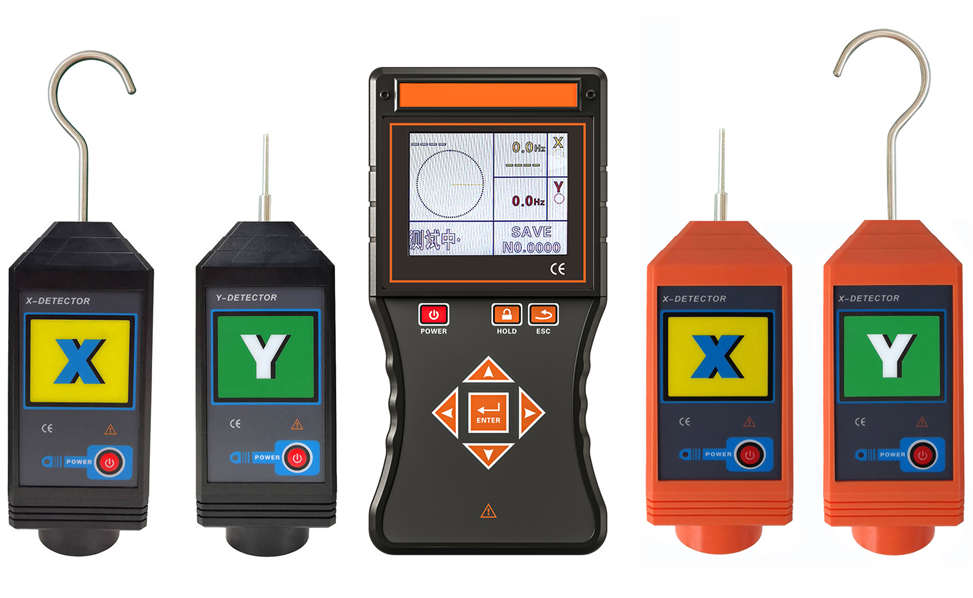

4、由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏，同屏显示核相结果、相位、频率、向量图指示，有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。
空旷地面核相距离可达160m远，能对1V～550kV的电压线路全智能核相，其中35kV及以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全。
安全事项
1、采用了无线电传输技术，其工作的基本原理为相位的实时比较。
2、遵守并按规定使用本产品，确保仪器的安全运行。
3、X和Y探测器两端禁止耐压试验。
4、遵守国家电力工业的安全工器具预防性试验安全规程。
5、特别重视对高压带电线路上或靠近高压线路上工作人员的培训考核。
6、在带电设备上核相必须通过绝缘操作杆进行。
ZSTAG-9600无线高低压核相仪同时具有高压验电器、高压相位表、高压相序表的功能，还可以用于验电、相序测试，变压器组别判断等。
ZSTAG-9600无线高低压核相仪参数 | |
功 能 | 高低压无线语音核相、频率、相位、相序、验电测试 |
电 源 | DC 3.7V可充锂电池，USB充电接口，连续工作约10小时 |
传输方式 | 315MHz、433MHz无线传输 |
核相距离 | 最大约160m |
显示模式 | 3.5寸真彩液晶屏显示 |
量 程 | 核相电压等级：AC 1V～550kV |
相位：0.0°～360.0° | |
频率：45Hz～75Hz | |
分 辨 率 | 0.1°；0.1Hz |
精度(23℃±5℃，80%RH以下) | 相位：≤±10° |
频率：≤±2Hz | |
相别定性 | 同相:－30°～30°；异相: 90°～150°和210°～270° |
语音功能 | 同相、异相、X信号正常、Y信号正常等语音功能 |
绝缘杆尺寸 | 拉伸后长约3.2m；收缩后长约0.6m(可选购5米杆) |
数据存储 | 9999组 |
核相方式 | 接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相，逐渐靠近该导线。(带绝缘杆操作) | |
验电指示 | 探测器“嘟--嘟--嘟”蜂鸣声 |
换 档 | 自动换档 |
采样速率 | 2次/秒 |
仪表尺寸 | 探测器：长宽厚145mm×60mm×48mm |
接收器：长宽厚250mm×100mm×40mm | |
背光控制 | 按上下箭头键调整背光亮度 |
感应强度控制 | 根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
无信号指示 | 当接收器没有收到发射信号时动态显示“----”符号 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电压低于3.2V时： 探测器：电源指示灯慢闪，提醒充电； 接收端：电池电压低符号显示，提醒充电； |
额定电流 | 探测器：35mA max；接收器：300mA max |
仪表质量 | 探测器：205g(含电池) |
接收器：395g(含电池) | |
绝缘杆：1.2 kg(3米杆)、1.45kg(5米杆) | |
总质量：7kg(含仪表箱，配置5米杆及箱约9.8 kg) | |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
干 扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
绝缘强度 | 绝缘杆：AC 110kV/rms(绝缘杆全部拉伸后，两端之间) |
探测器：2000V/rms(外壳两端之间) | |
接收器：2000V/rms(外壳两端之间) | |
结 构 | 防滴漏Ⅱ型、IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 | |
附件 | ||
1 | 探测器 | 8个(X、Y各4个) |
2 | 接收器 | 1台 |
3 | 伸缩绝缘杆 | 2根 |
4 | 铝箱 | 1个 |
5 | 探钩、探针 | 4只（各2只） |
6 | USB充电器、充电线 | 1套 |
7 | 锂电池 | 3个(仪表内) |
8 | 自校线 | 1根 |
9 | 辅助测试线 | 2根 |
10 | 说明书 | 1本 |
11 | 出厂报告 | 1份 |
12 | 合格证 | 1张 |
