无线高压卫星授时语音核相，高压电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等
参考标准：GB 13398-2008
电流：0.00A～20000A
对1V～550kV的电压线路全智能核相
卫星授时模式距离不受限制，达500km以上

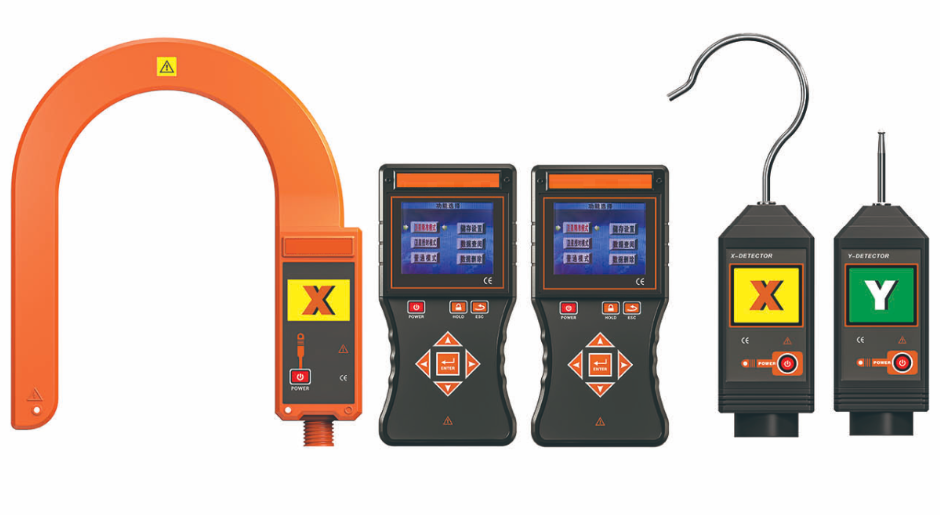

ZSST-3900C无线高压卫星授时远程核相电流测试仪又名无线高压卫星授时远程核相器，由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成，同时具有无线高压卫星授时远程核相仪、无线高压钳形电流表、无线高压相位表、无线高压相序表、无线高压验电器的功能。
ZSST-3900C无线高压卫星授时远程核相电流测试仪能对1V～550kV的电压线路全智能核相，兼容普通核相仪的功能，空旷地面普通核相距离可达160m。也可用于高压线路和完全密封的环网柜低压感应点核相，其中35kV及以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！
ZSST-3900C无线高压卫星授时远程核相电流测试仪参数 | |
功 能 | 无线高压卫星授时语音核相，高压电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等 |
电 源 | 接收器： DC 7.4V可充锂电池 探测器： DC 3.7V可充锂电池 USB充电接口，连续工作约10小时 |
测试方式 | 核相：卫星秒脉冲精准模式、卫星授时模式、普通模式 |
电流：双层柔性线圈带屏蔽检测电流 | |
传输方式 | 315MHz、433MHz无线传输 |
核相距离 | 卫星授时模式距离不受限制，达500km以上 |
普通核相模式距离160m | |
显示模式 | 3.5寸真彩液晶屏显示 |
可测线径 | 测电流时：Ф168mm的导线，或168mm×245mm的母排 |
量 程 | 电流：0.00A～20000A |
相位：0°～360° | |
频率：45Hz～75Hz | |
分 辨 力 | 1°；0.1Hz；10mA |
精 度 (23℃±5℃，80%RH以下) | 卫星授时核相：≤±5° |
普通核相：≤±10° | |
频率：≤±2Hz | |
电流：0～6000A,±3%±5dgt; 6000A～2000A,±4%±5dgt | |
相别定性 | 卫星授时核相：XY两接收器显示的实时相角差在0°～30°为同相； XY两接收器实时相角差在90°～150°或210°～270°为异相 |
普通核相模式：同相:－30°～30°；异相: 90°～150°和210°～270° | |
电压等级 | 核相：AC 1V～550kV(35 kV及以上电压非接触核相) |
测电流：AC 35kV及以下裸导线，或110kV以下有绝缘外皮的导线 | |
首次搜星时间 | 第一次开机搜星时间约3分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天 |
持续核相时间 | 卫星授时成功后，若无卫星信号可持续核相30分钟，满足地下室、矿井下核相 |
核相方式 | 接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) | |
授时精度 | 小于30nS |
语音功能 | 同相、异相、X信号正常、Y信号正常等语音功能 |
柔性线圈 | X探测器内置双层柔性线圈带屏蔽层，长约760mm |
绝缘杆尺寸 | 拉伸后长约5m；收缩后长约1m(5节) |
换 档 | 自动换档 |
采样速率 | 2次/秒 |
验电指示 | 探测器“嘟--嘟--嘟”蜂鸣声 |
位置误差 | X探测器测试电流时导线位置误差的影响： A区无位置误差；B区约增加0.2%；C区约增加2%(见后图) |
仪表尺寸 | 探测器：长宽厚310mm×270mm×52mm |
接收器：长宽厚250mm×100mm×40mm | |
铝 箱：长宽厚1135mm×275mm×120mm | |
背光控制 | 按上下箭头键调整背光亮度 |
感应强度控制 | 根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
搜星指示 | 搜索卫星时动态显示“----”符号 |
自动关机 | 接收器开机约30分钟后，仪表自动关机 |
探测器开机约15分钟后，仪表自动关机 | |
额定电流 | 探测器：35mA max；接收器：300mA max |
电池电压 | 当电池电量不足时：探测器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电 |
仪表质量 | 探测器：205g(含电池) |
接收器：395g(含电池) | |
绝缘杆：1.45kg | |
总质量：12.6kg(含仪表箱) | |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
干 扰 | 无特强电磁场；无433MHz、315MHz同频干扰 |
绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) |
探测器：2000V/rms(绝缘杆连接头与探测器顶部之间) | |
接收器：2000V/rms(外壳前后两端之前) | |
结 构 | 防滴漏Ⅱ型、IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 | |
附件 | ||
1 | 探测器 | 2个(X、Y各1个) |
2 | 接收器(主机) | 2个 |
3 | 双层柔性线圈(内置于X探测器) | 1根 |
4 | 天线 | 4根 |
5 | 伸缩绝缘杆 | 2根 |
7 | 铝箱 | 1个 |
8 | USB充电器、充电线 | 1套 |
9 | 锂电池 | 4个(仪表内) |
10 | 自校线 | 1根 |
11 | 说明书 | 1本 |
12 | 出厂报告 | 1份 |
13 | 合格证 | 1张 |
