用于检测氧化锌避雷器电气性能的专用仪器
参考标准：DL/T 474.5-2018
采用自动变频技术，谐波分析和数字滤波等软件
电压输入范围： 25V~250V有效值 准确度： ±（读数×5%+0.5V）
采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性
ZSBS-3900H网络基站定相核相仪又称停电核相仪,通过网络基站定相,可以准确识别标准A相、B相、C相,完成统-色标工作。
本产品具有停电核相、网络基站定相核相、本地核仪、卫星授时远程核相、环网柜开关柜核相、高压验电等功能。

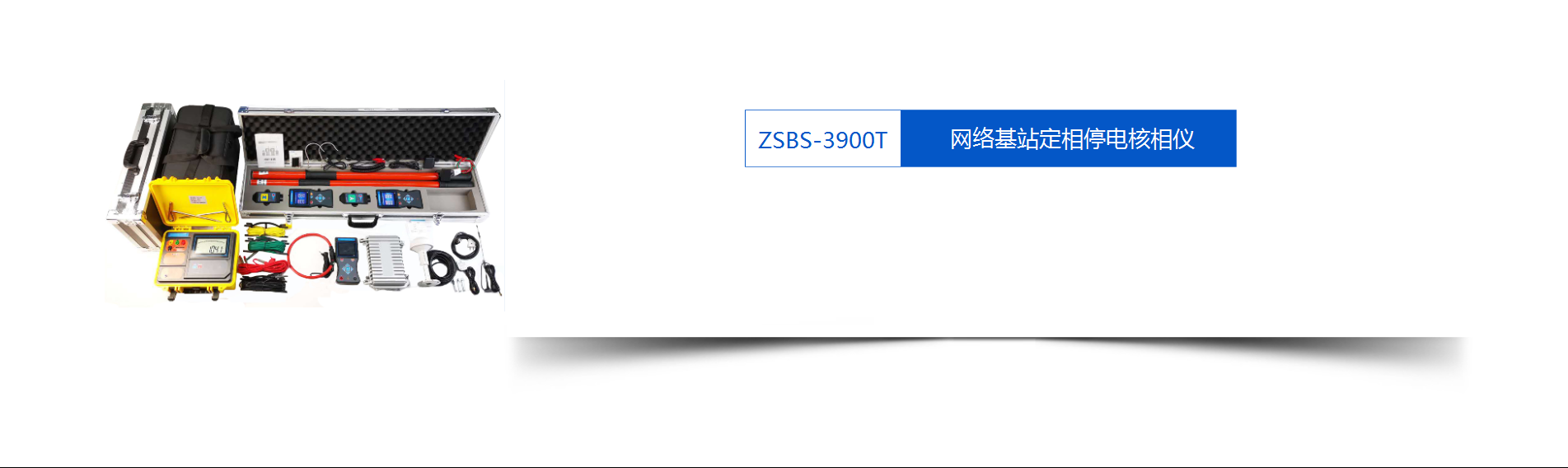

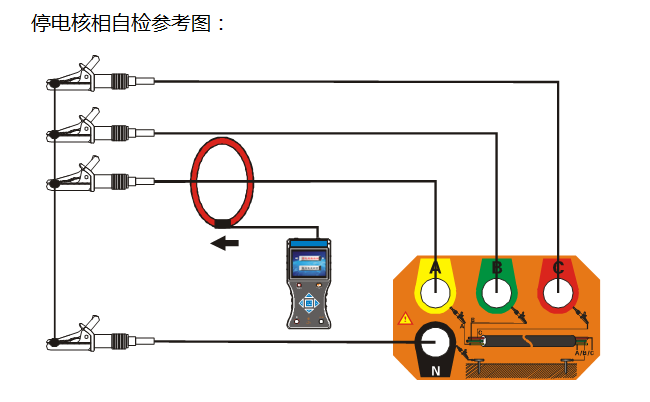

ZSBS-3900T网络基站定相停电核相仪参数 | |
系统功能 | 停电核相、网络定相核相，地下室没有任何通讯信号的场所定相核相，远程核相，本地核相；电流、电压、频率、相位、相序、验电等测试 |
电 源 | 基 站：AC 380V （三相四线） 接收器：7.4V可充锂电池，连续工作约4小时 探测端：3.7V可充锂电池，连续工作约8小时 停电发射机：11.1V可充锂电池，连续工作约8小时 |
核相模式 | 停电核相、基站定相核相模式、卫星授时模式、普通核相模式 |

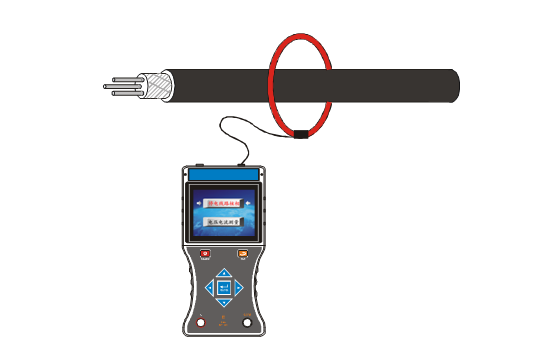

电流测试 | 柔性线圈检测电流 |
柔性钳尺寸 | 开口φ200mm |
RF频率 | 315MHz、433MHz无线传输 |

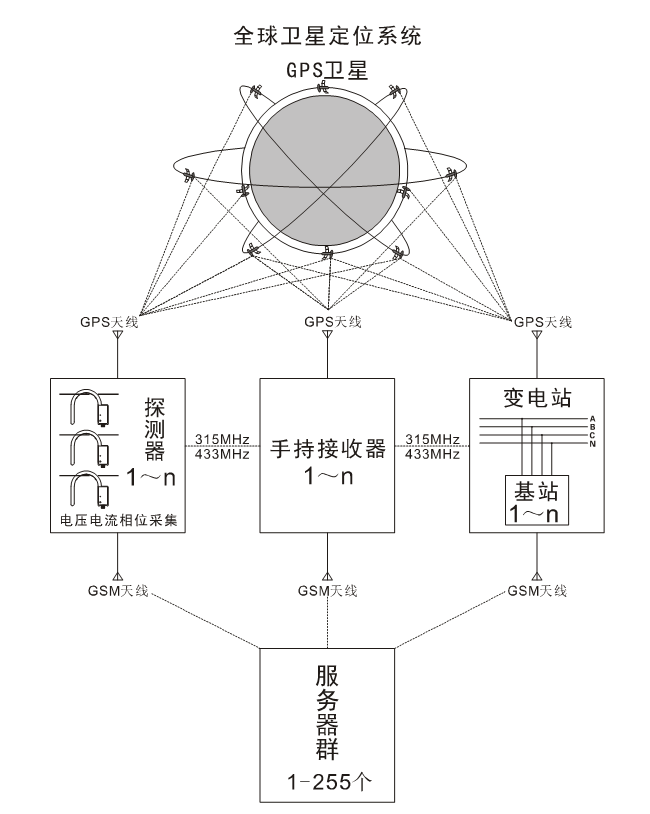

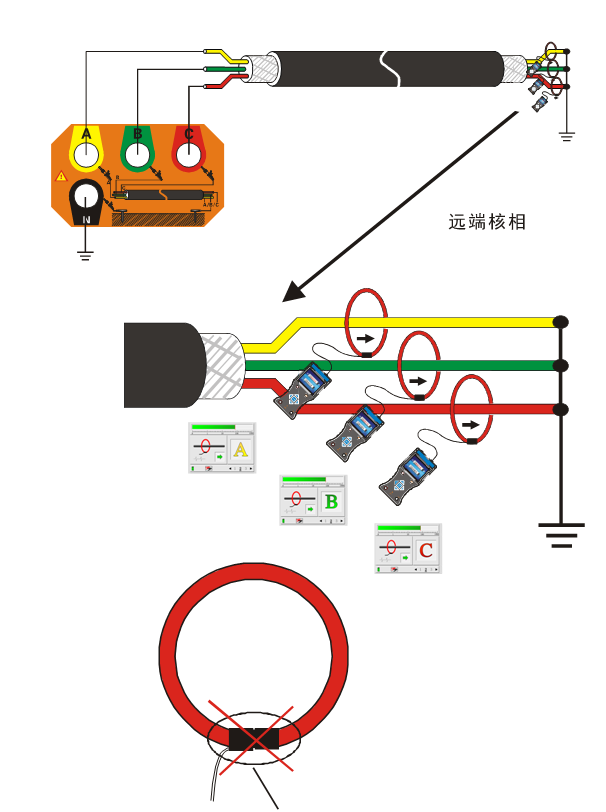

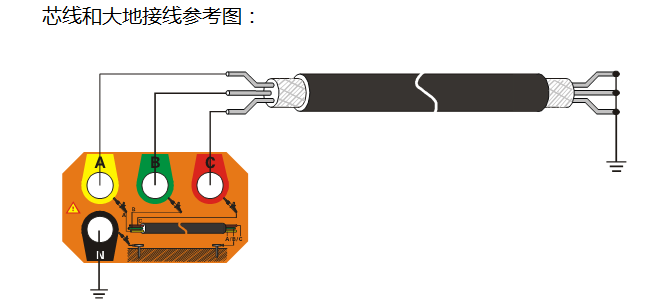

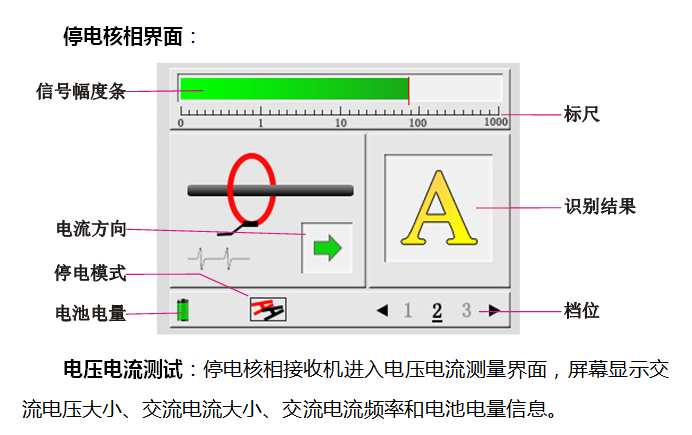

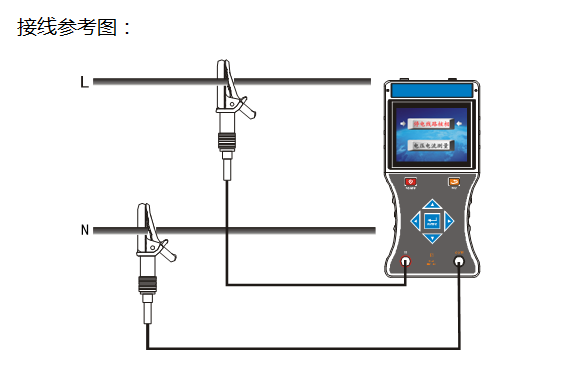

通讯方式 | 基站与服务器采用4G通讯，手持接收器与服务器采用4G通讯，接收器与采集器采用315MHz/433MHz无线通讯，确保网络通讯安全稳定，GPS授时。 |
核相距离 | 远程核相距离达500km以上 |
停电核相距离达20km以上 | |
本地核相距离约160m | |
探测器与接收器通讯距离约100m | |
显示模式 | 3.5寸真彩液晶屏显示 |
量 程 | 核相电压等级：AC 1V～550kV |
相位：0°～360° | |
测试电流：0～5000A（停电核相接收机功能） | |
测试电压： AC0～600V（停电核相接收机功能） | |
频率：45Hz～75Hz | |
分 辨 力 | 1°；0.01A（选购）；0.1Hz |
精 度 (23℃±5℃，80%RH以下) | 基站定相核相、卫星授时核相：≤±10°（当基站或测量端的电网负荷率比较高时相位：≤±25°） |
普通核相：≤±10° | |
电流：±2% | |
频率：≤±2Hz | |
相别定性 | XY两接收器显示的实时相角差在330°～360°或0°～30°为同相或A相；在90°～150°异相或B相，在210°～270°为异相或C相 |
语音功能 | A相、B相、 C相、X信号正常、Y信号正常等语音功能 |
持续核相时间 | 卫星授时成功后，若无卫星信号可持续核相30分钟，满足地下室、矿井下核相 |
绝缘杆尺寸 | 拉伸后长约5m；收缩后长约1m(5节) |

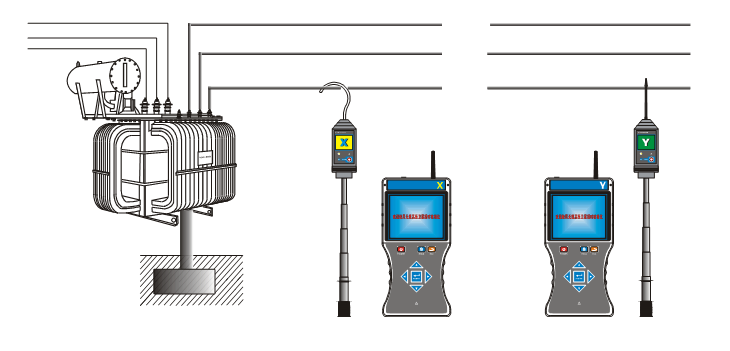

核相方式 | 接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) | |
基站天线 | GPS球形天线，线长5米；GSM天线，线长5米 |
验电指示 | 探测器“嘟--嘟--嘟”蜂鸣声 |
换 档 | 自动换档 |
采样速率 | 2次/秒 |
首次搜星时间 | 第一次开机搜星时间约3-5分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天，在四周空旷的场所搜索卫星。 |
卫星授时精度 | 小于30nS |
仪表尺寸 | 基站：长宽厚300mm×200mm×85mm |
核相探测器：长宽厚145mm×60mm×48mm（单功能） | |
电流探测器：长宽厚310mm×270mm×52mm | |
接收器：长宽厚250mm×100mm×40mm | |
背光控制 | 按上下箭头键调整背光亮度 |
感应强度控制 | 根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
搜星指示 | 搜索卫星时动态显示“----”符号 |
自动关机 | 开机约30分钟后，仪表自动关机，以降低电池消耗 |
额定电流 | 停电核相发射机：60 mA max；探测器：35mA max；接收器：300mA max；基站：10mA max； |
电池电压 | 当电池电量不足时：探测器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电 |
仪表质量 | 基 站：1.6kg(含配件) |
探测器：205g(含电池) | |
接收器：395g(含电池) | |
绝缘杆：1.45kg | |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
干 扰 | 无特强电磁场；无433MHz、315MHz同频干扰 |
绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) |
探测器：2000V/rms(绝缘杆连接头与探测器顶部之间) | |
接收器：2000V/rms(外壳前后两端之前) | |
结 构 | 防滴漏Ⅱ型、IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 | |
附件 | ||
1 | 基站 | 1台(可以选购1-2台) |

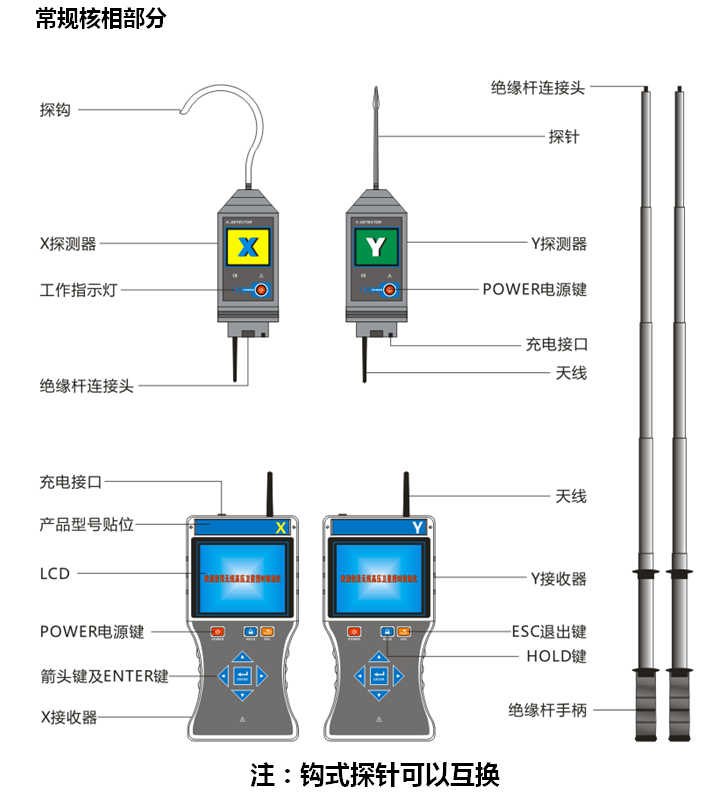

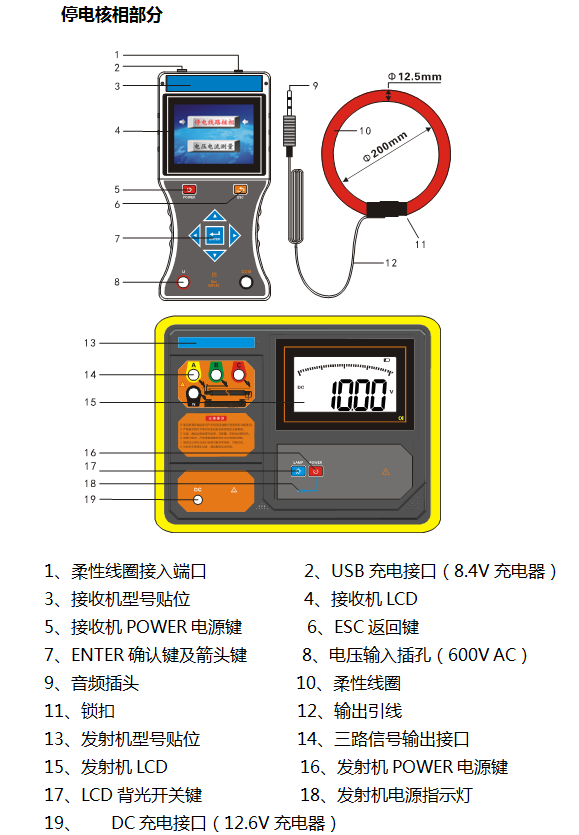

2 | 通用探测器 | 2个（X、Y各1个) |
3 | 通用接收器 | 2个（X、Y各1个) |
4 | 4G天线 | 5根(其中1根外置天线,引线长5米) |
5 | GPS球形天线 | 1套(根据基站数量选购) |
6 | 4G卡(兼容2G/3G/4G ) | 3张(赠送多年通讯费) |
7 | 伸缩绝缘杆 | 2根 |
8 | 铝箱 | 1个 |
9 | 探针、探钩 | 4根(各2根) |
10 | 通用USB充电器、充电线 | 1套 |
11 | 锂电池 | 6个(仪表内) |
12 | 自校线 . | 1根 |
13 | 弹簧式辅助测试线 | 2根 |
14 | 停电核相发射机 | 1台 |
15 | 停电核相接收机 | 1台 |
16 | 工具包 | 1个(装停电核相部分仪器) |
17 | 接收柔性电流钳 | 1把 |
18 | 单鳄鱼夹测试线 | 4条(黄绿红黑路1条) |
19 | 双鳄鱼夹测试线 | 1条 |
20 | 接地针 | 2根 |
21 | 9V USB充电器、充电线 | 1套(停电核相接收机用) |
22 | 12.6V充电器 | 1个(停电核相发射机用) |
23 | 说明书 | 1本 |
24 | 出厂报告 | 1份 |
25 | 合格证 | 1张 |
