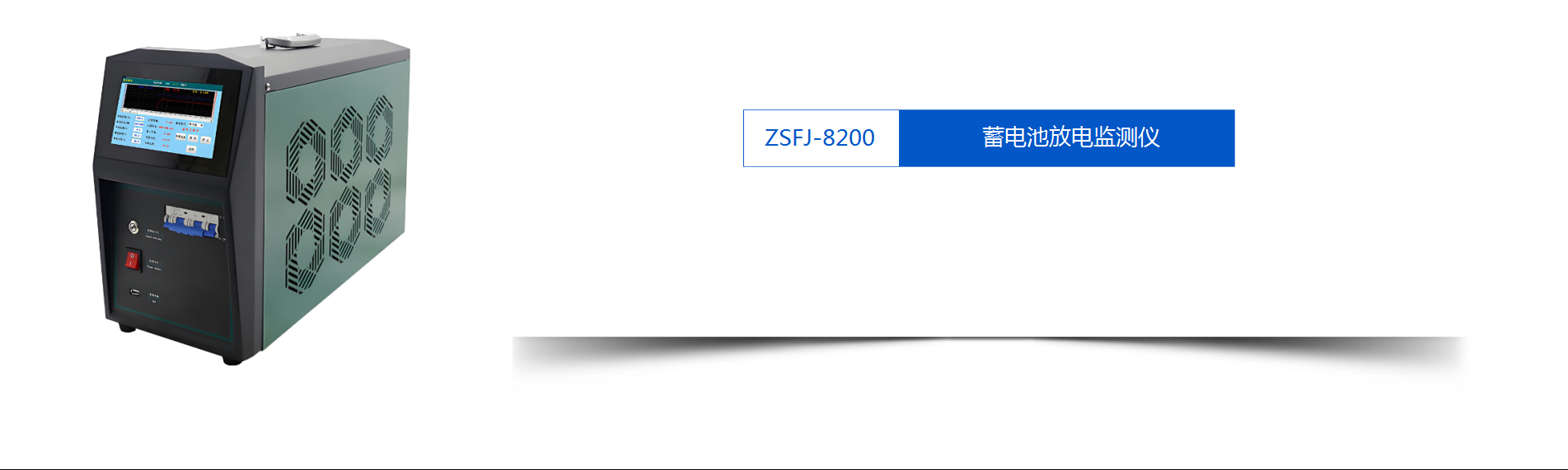

ZSFJ-8200蓄电池放电监测仪

快速剩余容量分析+蓄电池组恒流放电+单体电压监测巡检

简介

1、ZSFJ-8200蓄电池放电监测仪用于快速解决电池组核对性放电实验、容量测试、电池组日常维护。

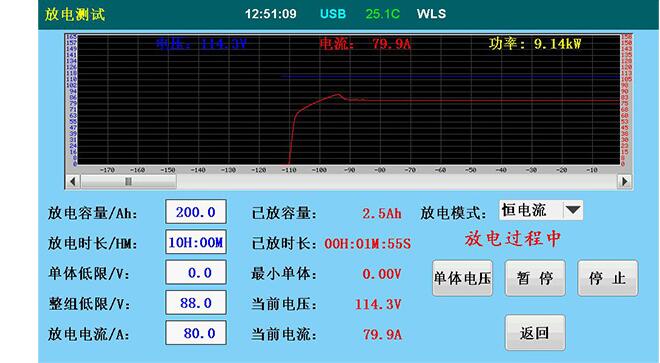

2、仪表可以实时监控放电过程中的蓄电池电压、放电电流、放电时间、放电容量、单体电压低限等参数。

3、适用于各种蓄电池的活化放电、蓄电池初充电时的放电、蓄电池的维护放电，同时也可检验蓄电池的储电性能及负载容量等.

4、具有操作简便、放电安全等优点是通讯基站、变电站、轨道交通、水力发电站以及UPS机房等进行电池测试运维的理想选择。

特征

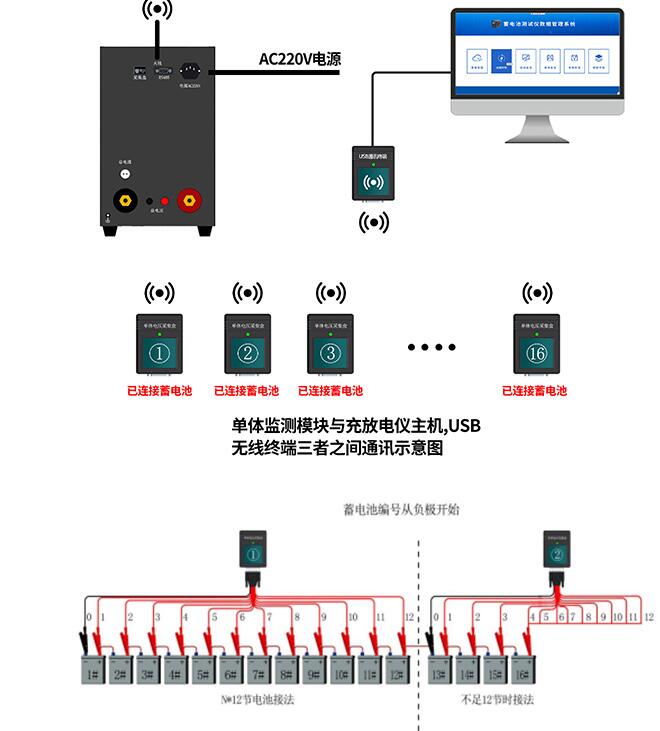

1、单体电压采集盒采用LORO无线+RS485有线传输:兼容2V/6V/12V单体电压监测。每个单体电压采集盒可同时监测12个单体，相比传统每个模块只监测4个/6个单体电压的方法操作更加简便。

2、主控板采用进口意法半导体公司(STMicroelectronics)的高性能ARM为CPU:性能稳定、频率高、功能强大，放电过程采用双CPU冗余设计，主副CPU协同工作，主CPU负责指令的运算与处理，副CPU负责报警监测与过程控制，当出现应急状况时主副CPU会同时锁定输出，当主副CPU其中一个出现指令运算异常时，另一个可以继续关闭输出，最大程度地保护测试的安全可靠性。

3、选用7寸高清触摸屏∶分辨率1024×800，高清显示，触控板采用军工级多层复合薄膜电阻式触摸板，超强的抗干扰能力，特别适用于电站、蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。背光式中文显示面板，在任何环境下，均可清晰正常显示数据。

4、多项安全保护功能:过流保护、短路保护、温度过高、极性反接等保护功能。

5、具备多项告警功能:使用过程中出现异常问题，如电压过高、欠压、电流超出测量范围、风扇故障等能实时发出警告并停止放电，不损坏仪表和相关检测设备。

6、操作智能化设计:配备快速对接插孔，连接简单，测试全程自动记录、智能分析，无需人工干预。

7、具有并机使用功能:能多台并机使用，满足300A以上的放电电流需求。

8、具有快速核容分析功能:可通过3-5分钟的快速放电预估蓄电池的剩余容量。

9、采用高分子聚合物正温度系数电阻:功耗小，抗浪涌能力强，避免红热现象安全系数高，具有过流自保护功能。

10、放电参数预设功能:内置多种常用的放电模板，满足不同类型电池的参数设置，模板数据掉电可保存，上电即可直接开始测试，无需频繁设置参数，让测试操作简单高效。

11配备专业的分析软件:能同时显示电压、电流曲线、单体电池柱状图数据表格等，可自动生成EXCEL/WORD文档格式、并可打印、生成测试数据报告。

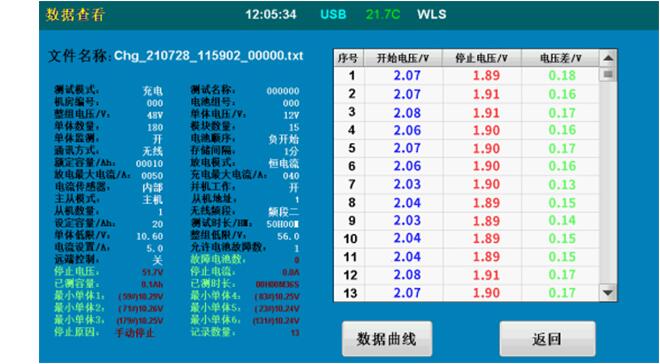

12、具有强大的存储功能:内置16G存储空间，可存储多达1000组放电数据，支持历史放电数据进行查看、分析、删除等管理动作，外置16G数据读卡器，通过USB接口，可将放电过程的数据进行拷贝，导入电脑中，透过上位机管理软件对电池放电的过程进行分析、可生成相应的数据报表。使数据的转存更加方便。

13、放电可设定多个终止条件:放电容量到、放电时长到、单低电压低、整组电压低，其中任意一个测试条件达到后会自动停止放电，以及过电压、过电流、过温、数据存储异常、电压测试端子反接等多种测试故障报警显示。

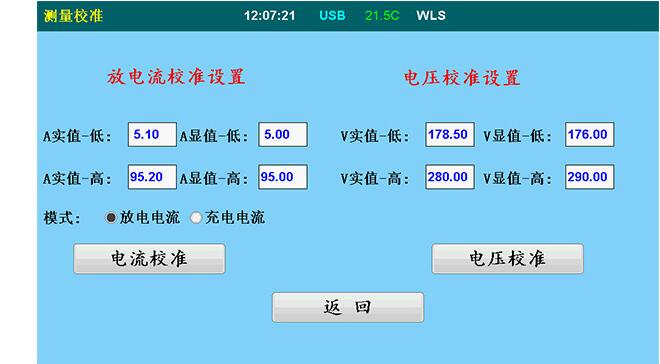

14、自带校准功能:仪器带有电压电流校准修正功能，可对测量值进行校准修正，保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。

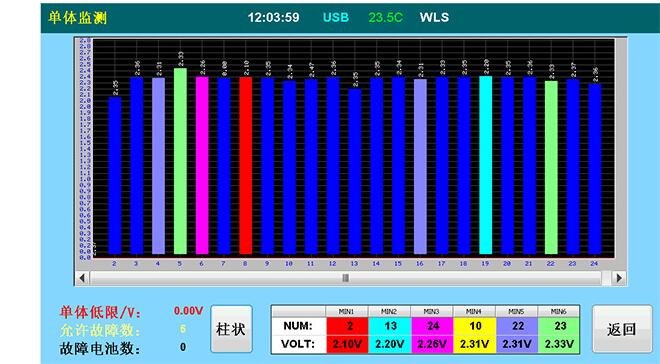

15、支持数据无线查看:单节蓄电池电压实时采集，并以柱状图形显示，数据查看一目了然,同时对单体电池进行健康分析,并作出安全评估。

16、具备无线单体采集功能:可通过放电仪实时监测各单体电压状况，兼容2V/4V/6V/12v单体电压监测，单个模块最高支持12只电池监测。

17、具备曲线查看功能︰通过数据管理界面的历史数据曲线功能，可将内置的数据文件以图表和波形图的形式进行回看查询。

参数

产品参数：

产品选型
