220V、380V、480V放电带监测功能专门针对蓄电池组进行核对性放电实验、容量测试
参考标准：GB/T 19826-2014
自动保护停机功能、过温、过压、过流保护，反接报护，产生任一报警停机时显示屏上能显示相应的报警提示，并自动断开空气断路器
采用智能单片机ARM控制、7寸显示屏，内置中英文切换
参数设定完成后，自动完成整个恒流放电过程

UPS机房中使用的蓄电池组不论是免维护或其它类型的蓄电池都需要按照电池的使用规程，定期实施放电，电池组在断开市电的情况下能连续带载10小时，设备的正常运行。我司智能蓄电池放电监测仪是针对蓄电池组核对性放电、蓄电池容量测试、蓄电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。

一、设备特点
1、是针对蓄电池组进行核对性放电实验、蓄电池容量测试、蓄电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。
2、功耗部分采用PTC陶瓷电阻作为放电负载，完全避免了红热现象。整机由微处理器控制，液晶显示、中文菜单。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后，自动完成整个恒流放电过程。完全实现智能化。
3、系列便携、智能化的设计使放电测试工作变得简捷、轻松，大大降低了维护人员的劳动强度，也提高了放电测试的科学性和智能化。
4、蓄电池核对性放电试验：能够对蓄电池组进行核对性容量测试，可以连续设定放电电流，按照设定的放电电流恒流放电，监测放电过程中电池组的电压及电池组的容量。
5、适应电压等级：2~12V。
6、数据管理功能：完善的计算机管理分析监控软件，具有强大的数据处理功能，采用先进的数学模型，对电池的多项测量结果进行综合分析，准确判断电池性能，并可查询电池的实时运行状态及历史数据，包括各项参数、曲线并自动生成报表。

在线补偿式放电功能（选配）
可进行在线补偿式放电，通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试，方便了测试工作。该功能尤其适合于只有单组备用电池的场合。

蓄电池巡检功能

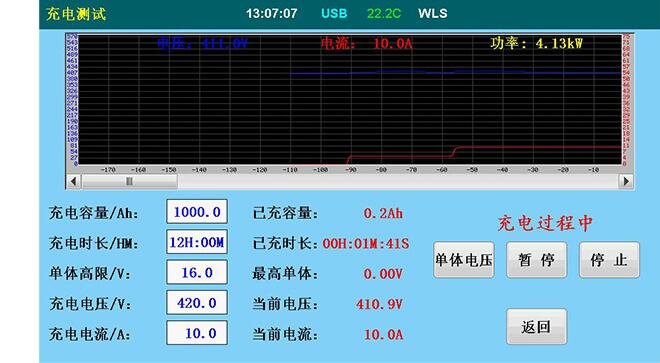

1、在核对性放电之后无需拆卸设备及可对之后蓄电池组的充电过程进行全程监测(整组充电电压、单体充电电压、充电时间)
2、可实时在线监测电池组每节电池的电压变化情况并记录下来，通过后台软件可查看相应数据，挑选出落后蓄电池并打印报表。

无线数据传输功能
1、单体电池电压通过无线传输方式进行数据传输，省去了接线的麻烦。
2、电池组总电压采用无线传输方式进行数据传输。
3、放电过程监测，使用无线通讯终端将电池放电数据实时传送到计算机管理软件，可实时查看放电过程数据并自动保存。

在所有信息化、自动化程度不断提高的运行设备、运行网络系统中,不间断供电是一个基础的保障.而无论是交流还是直流的不间断供电系统，蓄电池作为备用电源在系统中起着极其重要的作用。平时蓄电池处于浮充备用状态，一旦交流电失电或其它事故状态下，蓄电池则成为负荷的唯一能源供给者。
我们知道,蓄电池除了正常的使用寿命周期外，由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，根据电源系统的维护规程,需要定期或按需适时的对蓄电池组进行容量的核对性放电测试,以早期发现个别的失效或接近失效的单体电池予以更换,保证整组电池的有效性;或者对整组电池的预期寿命作出评估。

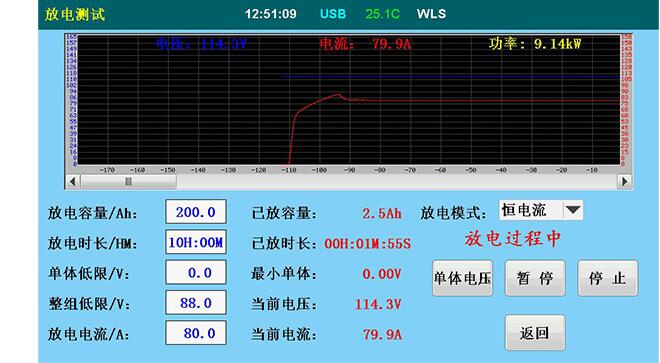

我司经多年研制，以其专有技术，开发成功系列化的、智能化程度和精度极高的蓄电池放电测试仪。本测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据。
本测试仪系统对单体电池的电压监测信息,采用无线中继接入,简单、安全、精确。
本仪器有非常友好的人机界面,不仅可以在菜单的提示下完成各种设置和数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以转存到U盘,并通过上位机的专用软件对数据进行分析,生成需要的曲线和报表。
本仪器有完善的保护功能,不仅有声、光告警,而且还有明确的界面提示。

二、功能特点
1、采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。
2、单体监测模块采用远距离射频无线通讯方式进行电压数据传送，并可多设置4个独立频段，即可以在同一区域多可以4套监测系统同时进行数据传送，而不互相干扰或窜道。

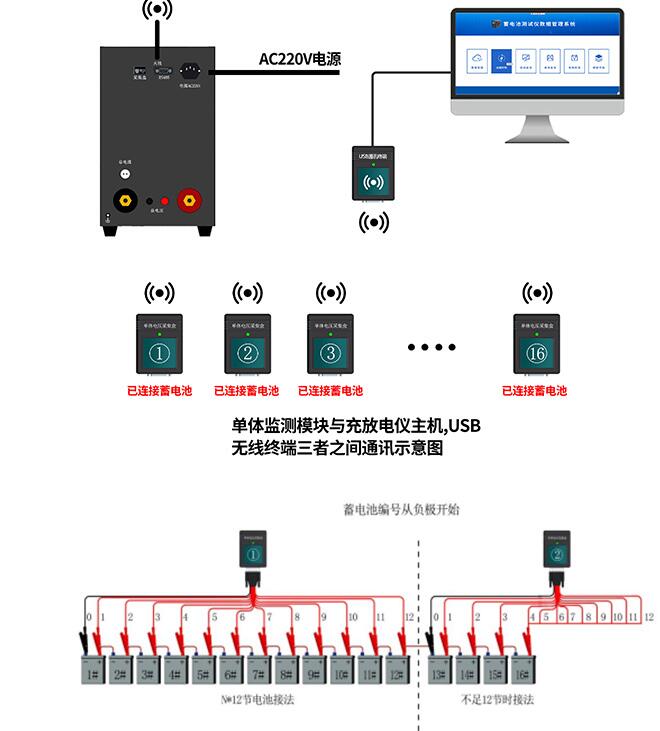

3、无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监，并具有三种数据采集方式：
①单体监测模块与放电仪主机两者之间进行数据传输。
②单体监测模块与USB无线终端两者之间进行数据传输。
③单体监测模块与放电仪主机、USB无线终端，三者之间进行数据传输。
4、每台放电设备可监测25个单体采集盒，每个单体采集盒可连接12节电池，共可监测300节电池。设备能自动筛选出高的6节、和低的6节电池的编号和电压值，在显示屏上以不同颜色进行显示。

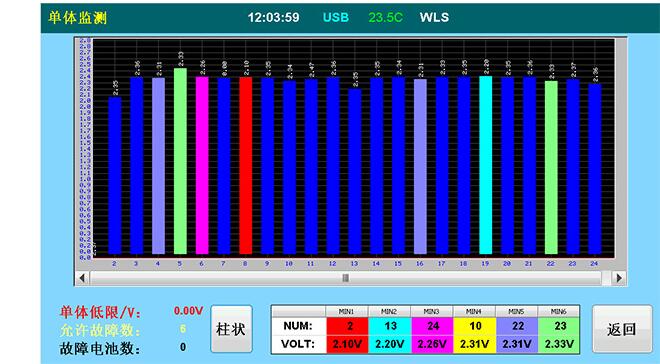

5、单体电压值具有滑动表格显示和滑动柱状图显示，两种数据查看方式。

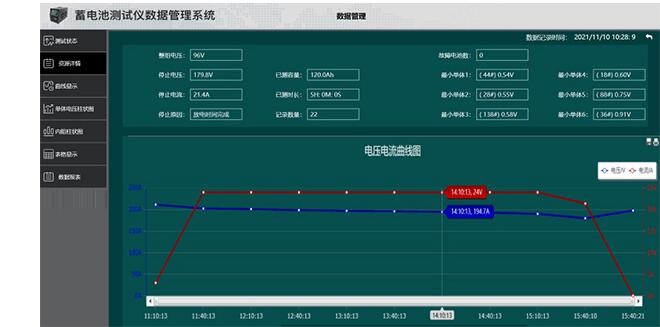

6、配备的PC机上位机软件，可对记录的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。
7、设备本体上有USB接口，可将放电过程的数据存入U盘，再将U盘数据导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表，使数据的转存更加方便。
8、采用智能单片机ARM控制、7寸1024*600高清LCD液晶显示屏，电容触控操作，内置有中英文切换菜单，菜单操作简单明了。
9、自动保护停机功能，过温保护，过压保护，过流保护，反接报护，产生任一报警停机时显示屏上能显示相应的报警提示，并自动断开空气断路器。
10、可设定充/放电终止条件，包括单体电池电压低、整组电压低/高、充电电流小、充/放电时间到，充/放电容量，任一条件达到时，设备将自动停止测试并伴有蜂鸣提示音，同时自动记录停止原因。
11、可进行在线补偿式充/放电，通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试，极大地方便了测试工作。该功能尤其适合于只有单组备用电池的场合（选配）。

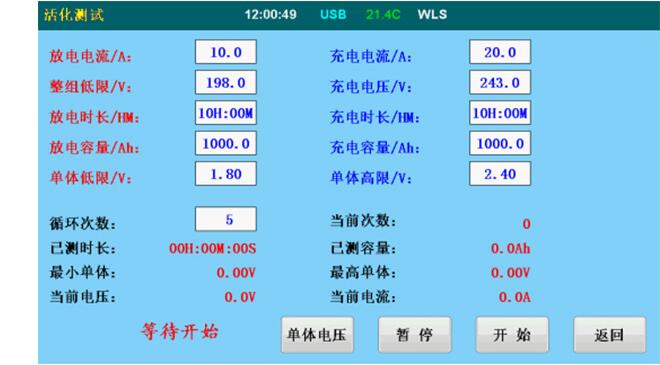

12、具有RS485远程控制充电、放电、活化功能。

13、具有多机并联方式放电，只需在并机参数为主机的设备显示屏进行操作，并机参数为从机的设备能自动听从主机的指令平均分配功率，和启停操作。

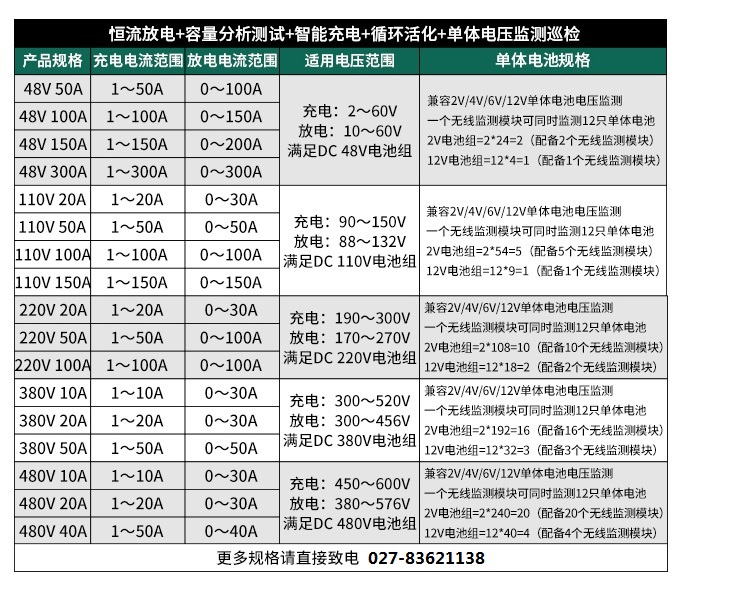

三、技术指标
