适用于所有型号的金属触头的SF6开关、GIS组合电器、真空开关、油开关。
参考标准： DL/T 846.3-2017
12个断口的固有分、合闸时间，同相同期、相间同期
全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。
可进行高、低电压实验，自动寻找低分或合闸电压

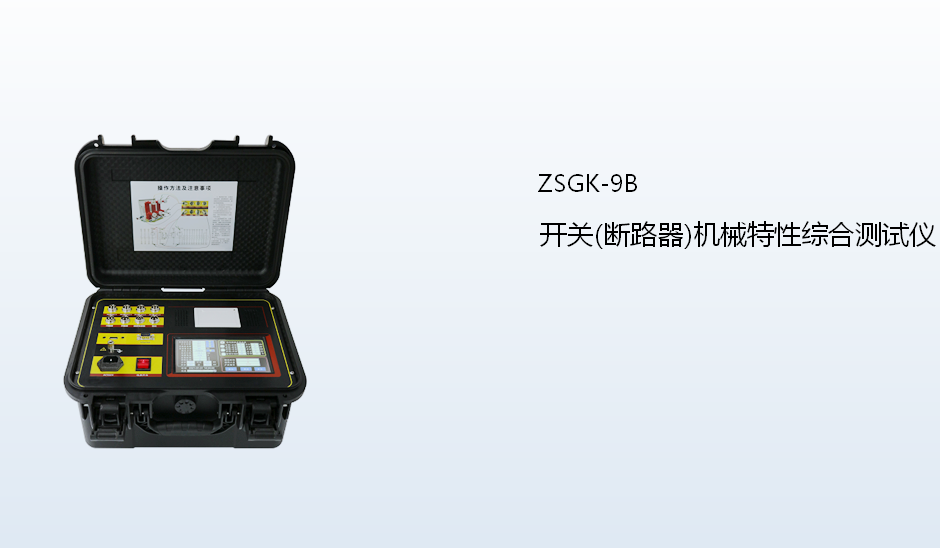

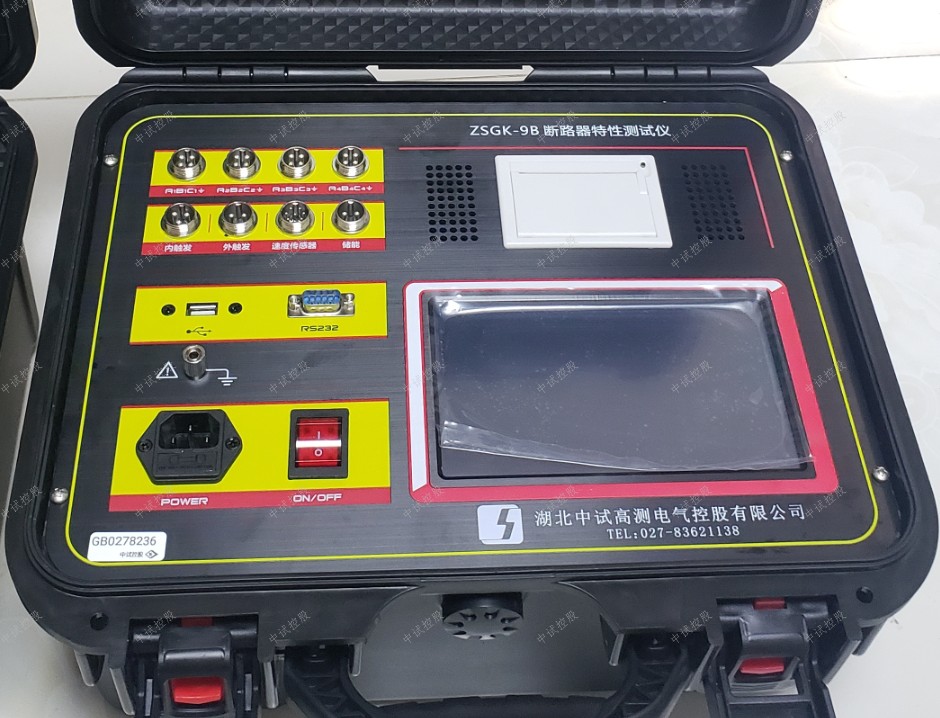

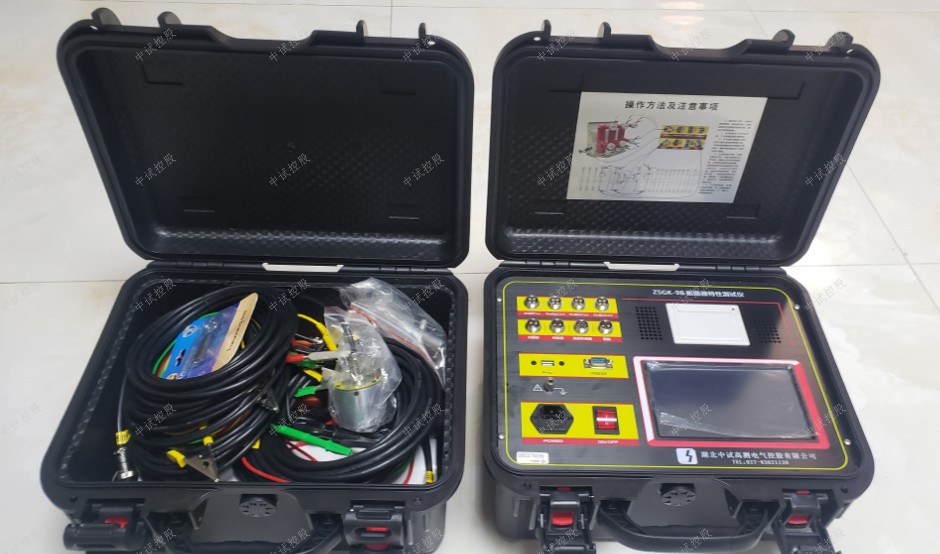

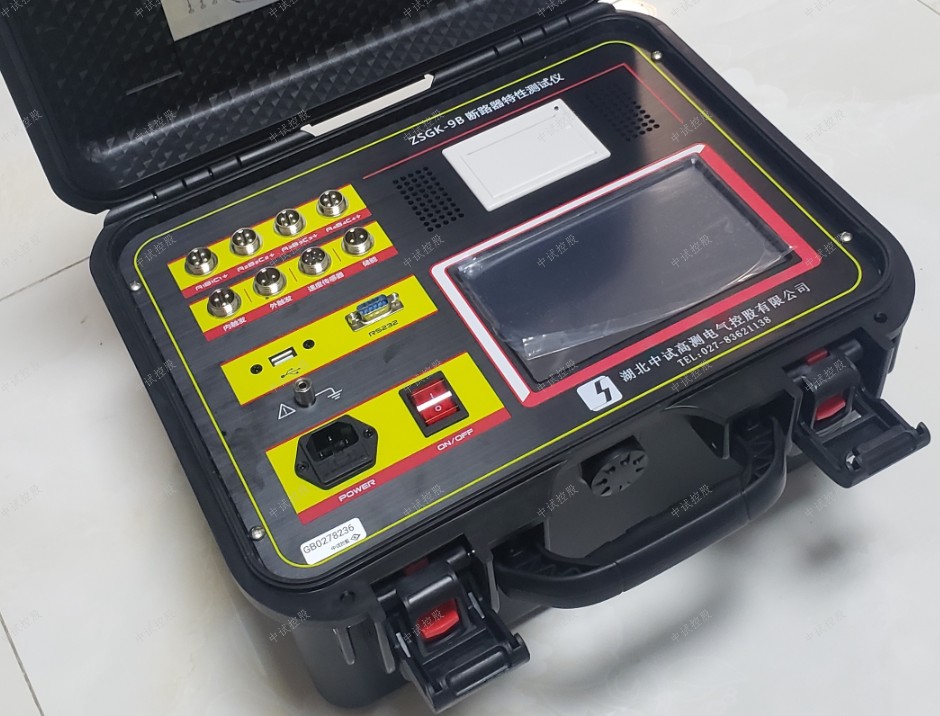

ZSGK-9B 开关机械特性综合测试仪（带闭锁）可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验方便的工具。随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。ZSGK-9B断路器特性测试仪即（高压开关机械特性测试仪）是依据新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

一、仪器特点

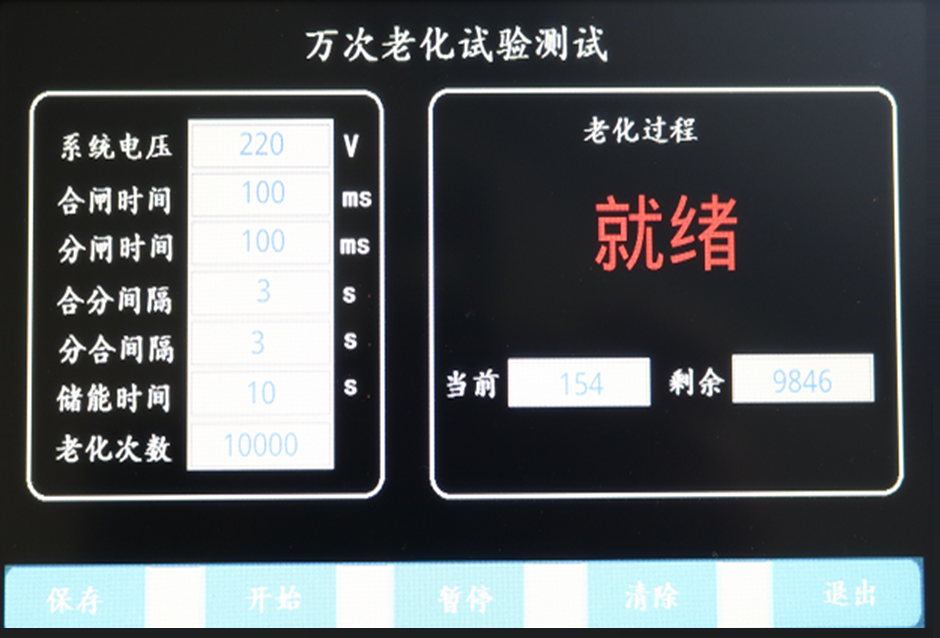

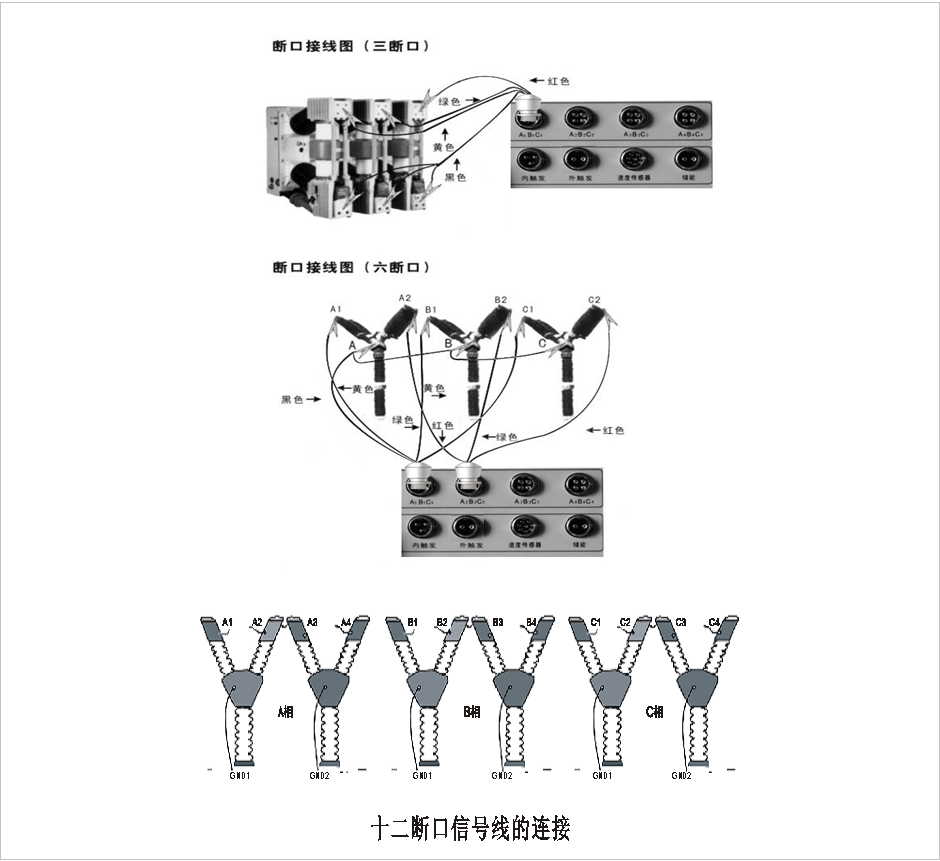

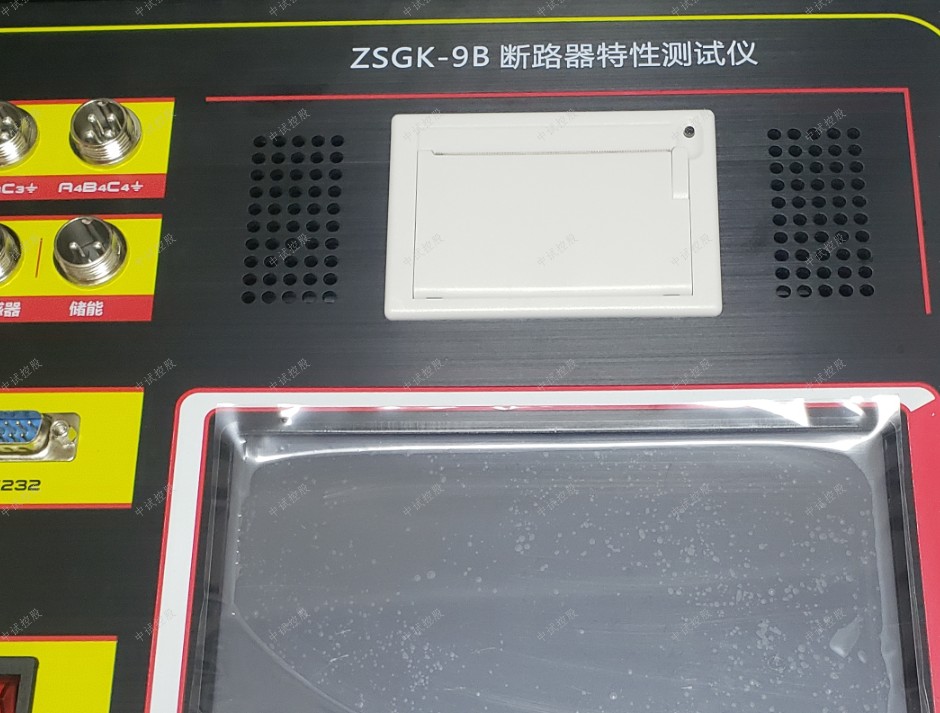

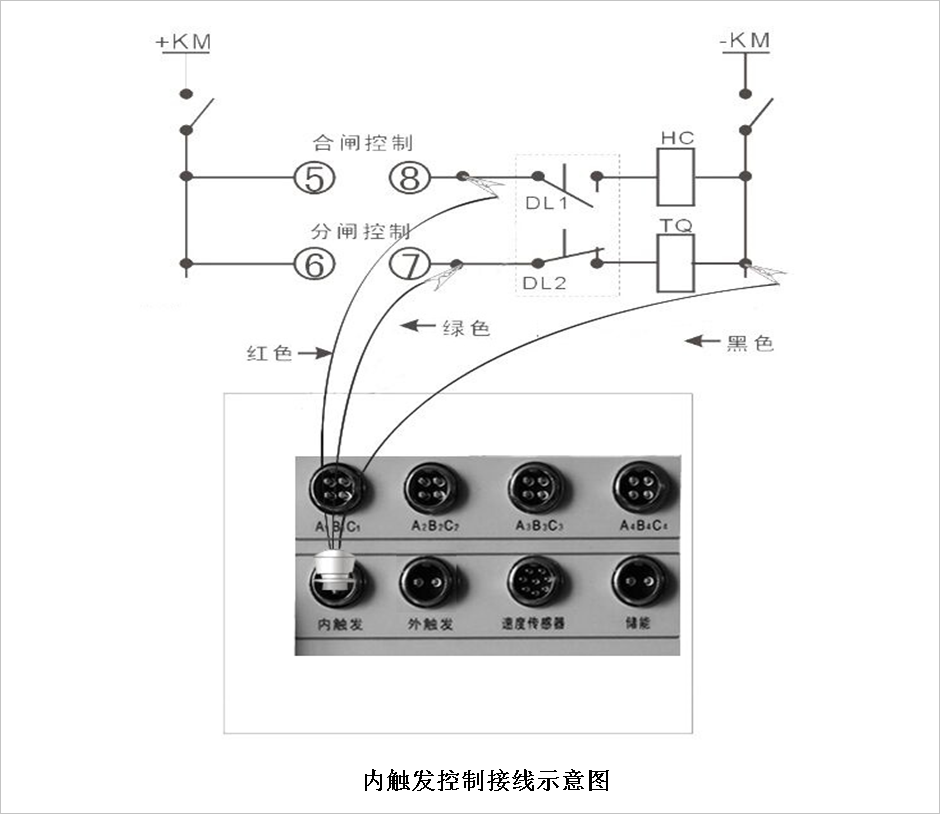

⑴、适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器（列车断路器）。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次，得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及（闭锁电源和干接点控制选配）等功能。配有高速热敏打印机，方便现场打印测试数据。

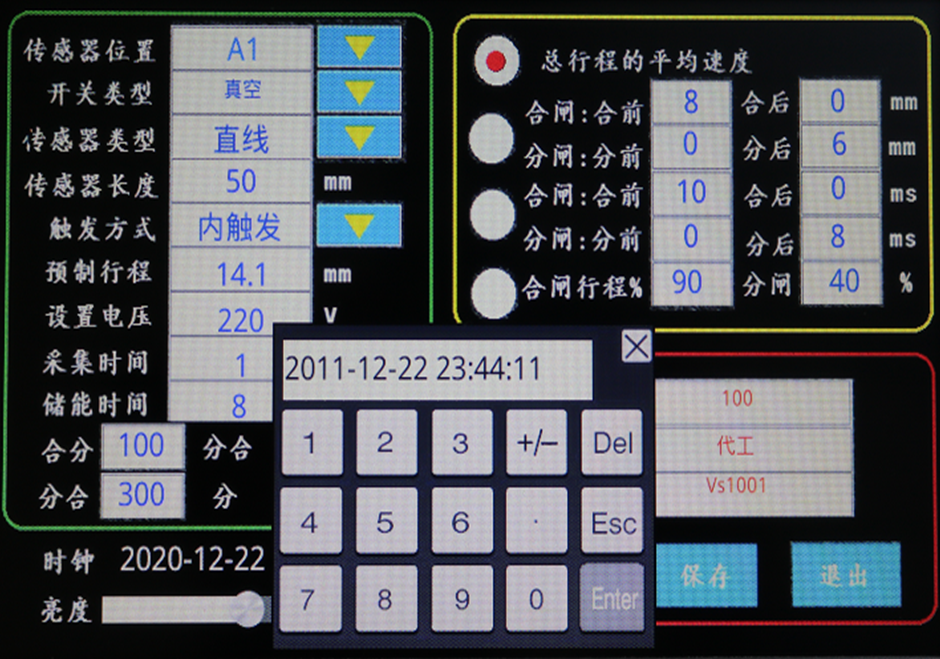

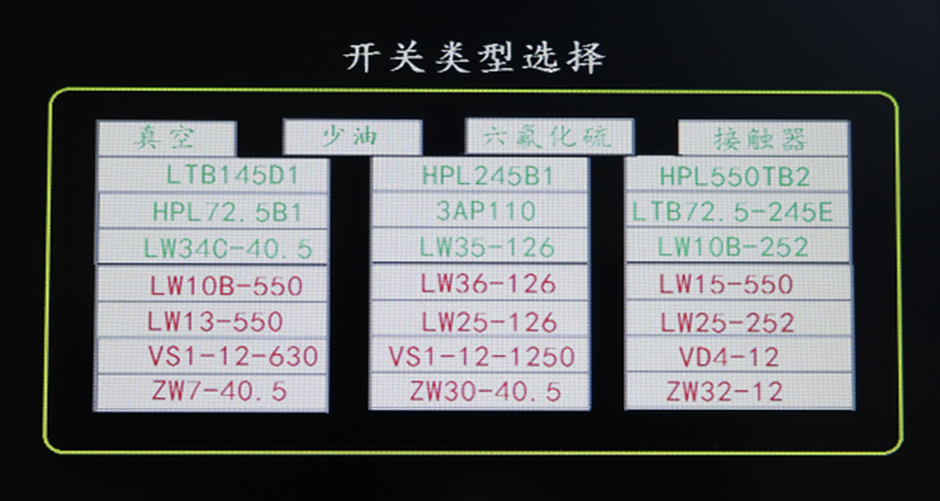

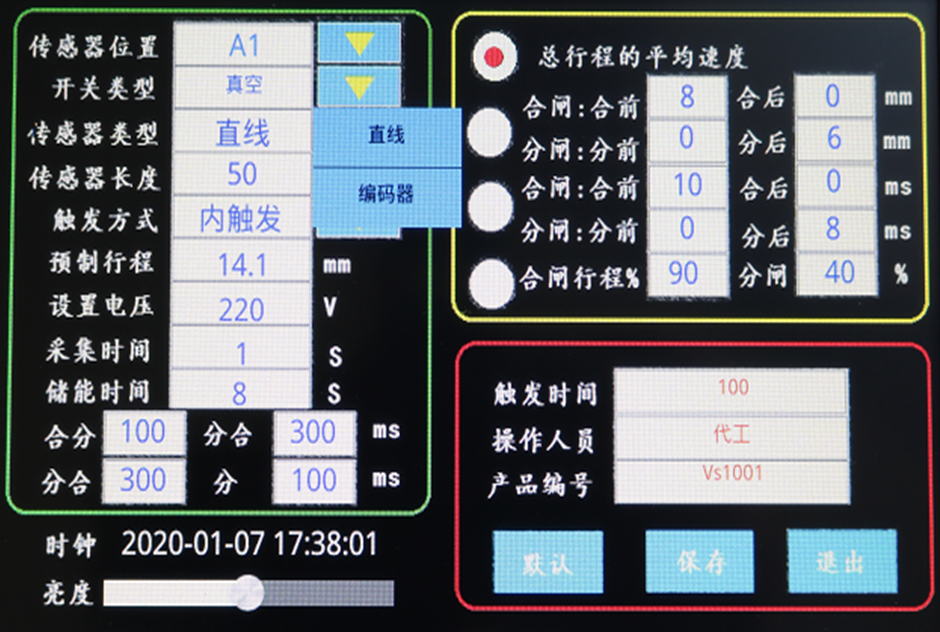

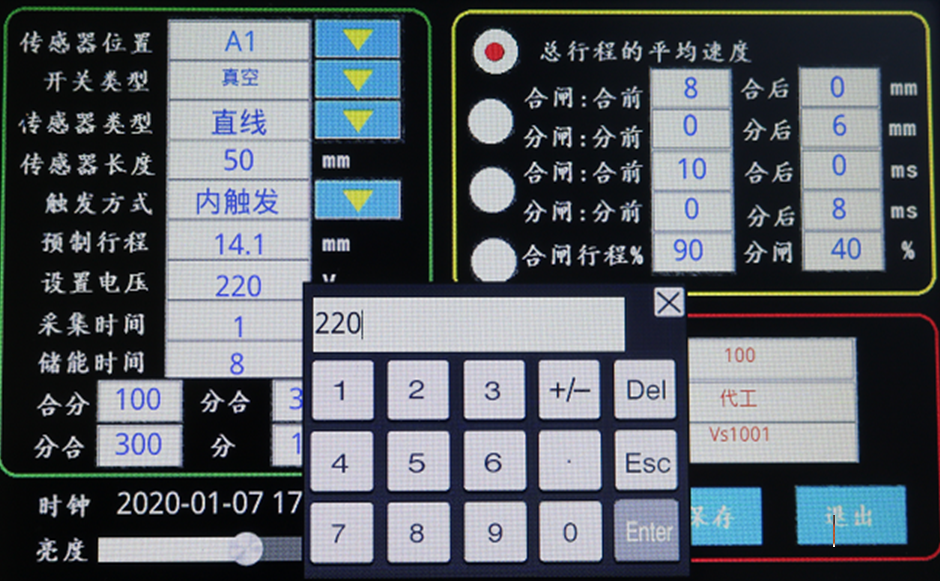

⑵、7寸彩色高亮屏（亮度可调节），太阳底下操作也清晰可见。菜单式操作，快速测试界面，一键操作，支持中英文输入。12路断口状态中文显示，时间、行程、速度及波形同屏显示，无需翻页查看数据。分析指定段平均速度，并在行程曲线标出，方便查看。内置21种常规类型断路器速度定义，只需选择开关类型，一键测量。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC20～270V可调电源，电流20A。具有短路保护功能，如发生短路现象，1ms停止电压电流输出，发出滴滴报警声响，提示操作人员检查线路。独特的双回路电源设计，如合闸或分闸控制回路中的一路损坏，用另一路也可测试合闸和分闸。
⑷、配备直线传感器、旋转传感器，配专用固定多功能接头，安装极为方便，简捷。直线传感器30-1000mm长度任意设置，只需配传感器即可，仪器不需要返厂更改程序。
⑸、主机可存储100组现试验数据，机内实时时钟，便于存档。

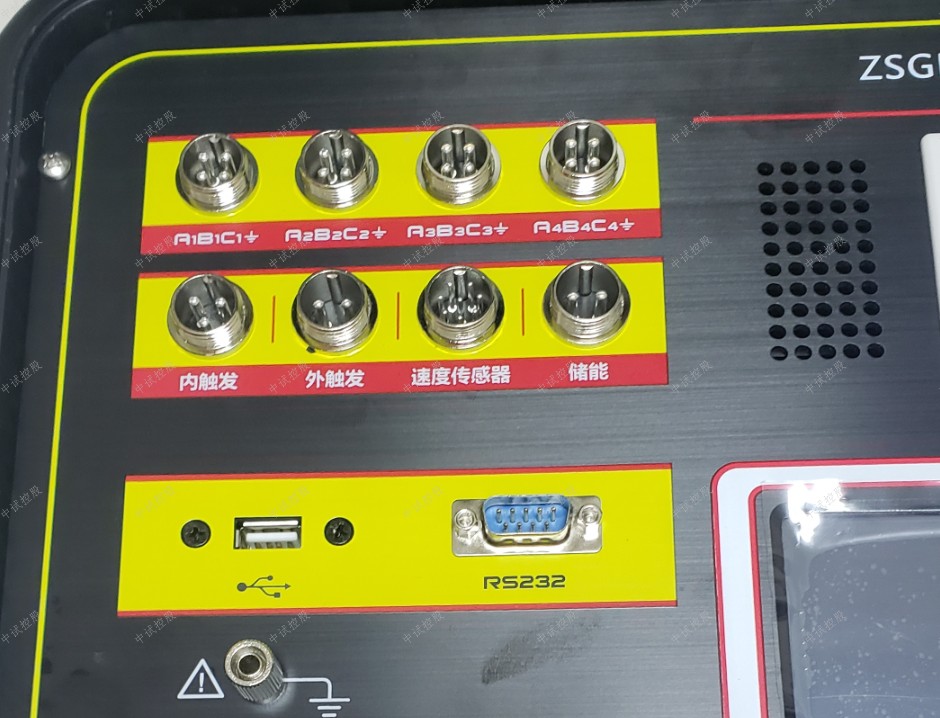

⑹、配备U盘接口及R232接口，数据保存到U盘，上传到计算机进行分析、保存、打印，R232接口可连接电脑联机操作（选配功能）。
⑺、内部抗干扰电路可满足500KV变电站内可靠使用。

二、技术参数
1．时间测量：
              12路 固有分闸（合闸）时间
              分闸（合闸）相内不同期
              分闸（合闸）相间不同期之差（0～99ms）
              合闸（分闸）弹跳时间（弹跳次数）
              内触发测试范围：0.01ms～10000ms，分辨率：0.01ms,
              外触发测试范围：0.01ms～20000ms，
999ms以内分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms以上分辨率：1ms。
   在200ms以内准确率：0.05%±1个字
2．速度测量：刚分（刚合）速度
               指定时间段（行程段或角度段）平均速度
3. 测速范围：1mm传感器 0.01～25.00m/s，
                0.1mm传感器 0.001～2.50m/s
                345°角度传感器 1周波/ 0.01°
4．行程测量：动触头行程（行程）
                接触行程（开距）
                超行程
                过冲行程或反弹行程
5. 测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
可选配100-1000mm任意长度的直线传感器。
                旋转传感器：345о旋转传感器，测量范围：0-1000mm，分辨率:0.1о。
6. 电流电阻范围：大电流30A,分辨率：0.01A，电阻1000Ω，分辨率：0.01Ω。
7．仪器电源 ：AC 220V ± 10%；50Hz ± 10%
8．直流电源输出:DC20～270V连续可调，DC220V≤ 20A(短时)。功率：4400W。

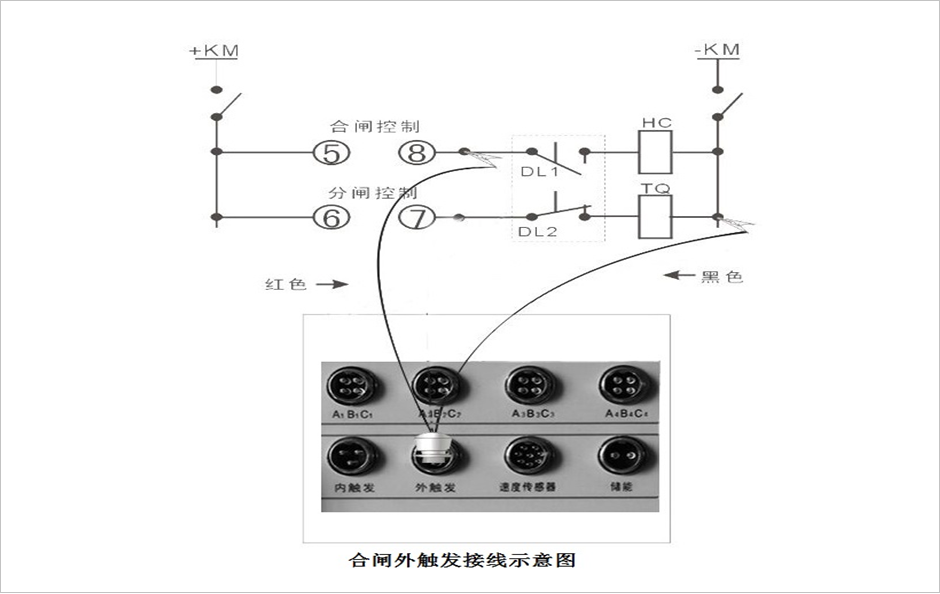

9. 外触发触发电压：AC/DC10-300V，电流≤120A
10.隔离开关或储能到位断路器测量范围：
⑴、电压输出：DC20～270V（可调）；
               ⑵、电源输出时间：0.01-10秒（可设置）；
⑶、断口信号大采集时间为10秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
11．主机体积：360×260×170mm
12．使用环境：  -20℃~+50℃
13．相对湿度：≤90%

高压开关常见故障现象及处理实例分析

由于制造工艺、维护管理、环境等因素的影响，高压隔离开关的触头、操动机构及绝缘部件等在运行中存在着问题。这些问题处理不好,将直接影响设备的安全运行。
中试控股结合高压开关的工作原理及多年来的现场试验经验，针对开关常见的故障进行分析，重点阐述具体的处理方案。

高压开关的合分闸速度及分闸反弹幅值

一、使用仪器
1、可调直流电源
输出范围：电压加0~250V直流，电流应不小于5A．纹波系数不大于3％。
2、高压开关机械特性测试仪
要求仪器时间精度误差不大于0.1ms，时间通道数应不小于3个，至少有一个模拟输入通道。
二、试验方法
本项试验可结合断路器台、分闸时间试验同时进行，将测速传感器可靠固定，井将传感器运动部分牢固连接至断路器动触杆上。对利用断路特特性测试仪进行断路器合、分操作，根据所得的行程一时间曲线求得合、分闸速度以及分闸反弹幅值。
三、试验结果判断依据
1、合、分闸速度与分闸反弹幅值应符合制造厂的规定；
2、分闸反弹幅值一般不应大于额定触头开距的1/3。

高压开关设备预防性试验检测项目与说明

开关设备的作用是在正常情况下切、合线路；在故障情况下开断故障电流。因此对开关设备的预防性试验是一项必不可少的试验。
开关检测设备的种类很多，在《预规》中对下列开关设备的试验作了规定：SF6断路器和GIS(全封闭组合电器)的试验；多油和少油断路器的试验；空气断路器的试验；磁吹断路器的试验；真空断路器的试验；低压断路器和自动灭磁开关的试验；重合器、分段器、隔离开关的试验以及高压开关柜的试验。
1． SF6断路器和GIS的基本试验项目如下。
(1)断路器和GIS内SF6气体的湿度及其他检测项目；
(2)SFs气体泄漏试验；
(3)耐压试验；
(4)辅助和控制回路的绝缘电阻和交流耐压；
(5)断口间并联电容器的绝缘电阻、电容量和tgδ；
(6)每相导电回路电阻。
其他的一些项目在《预规》中也有规定，除测量电阻外，一般高压试验人员不进行而由其他检修人员进行。
2、多油和少油断路器基本试验项目如下
(1)测量绝缘电阻；
(2)测量40.5kV及以上非纯瓷套管和多油断路器的tgδ；
(3)测量40.5kV及以上少油断路器的泄漏电流；
(4)交流耐压试验；
(5)导电回路电阻；
(6)灭弧类并联电阻值，并联电容器的电容量和tgδ；
(7)断路器本体和套管中绝缘油的试验。
其他一些项目(除电流互感器外)也将由其他检修人员进行。
3、空气断路器的基本试验项目如下
(1)40 5kv及以上支持瓷套及提升杆的泄漏电流；
(2)耐压试验；
(3)导电回路电阻；
(4)灭弧室的并联电阻．均压电容器的电容量和tgδ；
(5)分合闸电磁铁线圈的绝缘电阻和直流电阻。
其他一些项目将由检修人员进行。

高压开关操作机构检查项目及说明

一、直流电阻测量
用电桥测量合闸接触器线圈、合闸电磁铁线圈和分闸电磁铁线圈的直流电阻。通过测量可发现上述线圈是否有断线、短路或焊接不良等缺陷。
测量结果应符台制造厂的试验值，与以前数据比较也不应有明显的变化，否则可能存在缺陷应予以消除。也可采用ZSZY-10A型直流电阻测试仪测量。
二、绝缘电阻测量
用500V或1000V绝缘电阻测试仪（俗称摇表）测量操作机构所有线圈的绝缘电阻，其值不小于10MΩ，运行中应不小于2MΩ。
三、最低动作电压测量
电动操作的断路器，其分、合闸速度与操作电源的直流电压高低有关。电压过低，可能造成断路器不能动作；电压过高，冲击力过大，降低断路器使用寿命。
操作机构动作电压是指断路器动作时合闸接触器线圈或跳闸电磁铁线圈端上测得的电压值，保证了这个电压才能保证足够的速度，从而满足断路器动作要求。
测量最低动作电压，可以检查操作机构动作是否灵活，当电压降到一定程度时，是否能可靠的动作。最低动作电压试验接线如图一所示。

测量分闸时，必须先用手拉住分闸铁心，迅速调节滑线电阻到某一电压值，然后拉开刀闸，再作分闸冲击试验，直到找到分闸最低动作电压值，即为分闸的最低动作电压。测量合闸接触器线圈最低动作电压时，试验电压从零逐渐升起，到接触器起动触头闭合止，读取这个电压值，即为合闸最低动作电压。测得的最低动作电压应符台表一的要求。

四、检童操作机构的动作情况

主要目的是断路器在不同电压(液压)条什下，对断路器进行就地或远方操作，不允许在不带断路器本体情况下进行操作试验。每次操作断路器应正确、可靠动作，检查操作回路是否完好，分、合闸是否正常，机械部分有否卡涩的现象。检查按表二、表三进行。

高压开关弹操机构试验

检查操作机构的动作情况 主要目的是断路器在不同电压(液压)条件下，对断路器进行就地或远方操作，不允许 在不带断路器本体情况下进行操作试验。每次操作断路器应正确、可靠动作，检查操作回路 是否完好，分、合闸是否正常，机械部分有否卡涩的现象。

一、直流电阻测量

用电桥测量合闸接触器线圈、合闸电磁铁线圈和分闸电磁铁线圈的直流电阻。通过测量可发现上述线圈是否有断线、短路或焊接不良等缺陷。

测量结果应符合制造厂的试验值，与以前数据比较也不应有明显的变化，否则可能存在缺陷应于以消除。也可采用ZRC—10A型直流电阻速测仪测量。

二、测量绝缘电阻

用200V或1000V摇表测量操作机构所有线圈的绝缘电阻，其值不小于10MΩ，运行中应不小于2MΩ。

三、最低动作电压测量

电动操作的断路器，其分、合闸速度与操作电源的直流电压高低有关。电压过低，可能造成断路器不能功作；电压过高，冲击力过大，降低断路器使用寿命。

操作机构动作电压是指断路器动作时合闸接触器线圈或跳闸电磁铁线圈端E测得的电压值，保证了这个电压才能保证足够的速度，从而满足断路器动作要求。

测量最低动作电压，可以检查操作机构动作是否灵活，当电压降到一定程度时，是否能可靠的动作。

检查操作机构的动作情况

主要目的是断路器在不同电压(液压)条件下，对断路器进行就地或远方操作，不允许  在不带断路器本体情况下进行操作试验。每次操作断路器应正确、可靠动作，检查操作回路  是否完好，分、合闸是否正常，机械部分有否卡涩的现象。检查按表9一11、表9—12进行。

测量分闸时．必须先用手拉住分闸铁心，迅速调节滑线电阻到某一电压值，然后拉开刀闸，再作分闸冲击试验，直到找到分闸最低动作电压值，即为分闸的最低动作电压。测量合闸接触器线圈最低动作电压时，直到找到分闸的最低动作电压值，即为分闸的最低动作电压。测量合闸接触器线圈最低动作电压时，试验电压从零逐渐升起，到接触器起动触头闭合止，读取这个电压值，即为合闸最低动作电压。测得的最低动作电压应符合表9一10的要求。

油、空气断路器技术数据查询大全
为方便广大电力检测行业从业者方便查询断路器的技术数据，经中试控股技术部的同事整理，把油断路器、部分引进油断路器以及空气断路的技术参数整理如下。

高压开关设备电力行业标准

根据国家标准已能包含电力行业全部要求就不再制定电力行业标准的原则，现有电力行业高压开关设备已制定的标准有：

(1)DL/T844—200312kV《少维护户外配电开关设备通用技术条件》；
(2)DL/T537—2002《高压/低压预装箱式变电站选用导则》；
(3)DL/T813—2002《12kV高压交流自动重合器技术条件》；
(4)DL/T791—2001《户内交流充气式开关柜选用导则》；
(5)DL/T403—2000《12～40.5kV高压真空断路器订货技术条件》；
(6)DL/T486—2000《交流高压隔离开关和接地开关订货技术条件》；
(7)DL/T402—1999《交流高压断路器订货技术条件》；
(8)DL/T687—1999《微机型防止电气误操作装置通用技术条件》；
(9)DL/T690—1999《交流高压断路器合成试验技术条件》；
(10)DL/T404—1997《户内交流高压开关柜订货技术条件》；
(11)DL/T615—1997《交流高压断路器参数选用导则》；
(12)DL/T640—1997《户外交流高压跌落式熔断器及熔断件订货技术条件》；
(13)DL/T405—1996《进口252（245）～550kV交流高压断路器和隔离开关技术规范》；
(14)DL/T593—1996《高压开关设备的共用订货技术导则》；
(15)DL/T594—1996《环氧玻璃布硬质层高压间隔板》；
(16)DL/T579—1995《开关设备接线座订货技术条件》；
(17)DL/T538—1993《高压带电显示装置技术条件》；
(18)DL/T539—1993《户内交流高压开关柜和元部件凝露及污秽试验技术条件》；
(19)DL/T472—1992《可控气吹开断器订货技术条件》；
(20)DL/T406—1991《交流自动分段器订货技术条件》；
(21)DL/T427—1991《户内型发电机断路器订货技术条件》。
上述标准中，有些有国家标准，但国家标准不能包含用户的全部要求，如断路器、隔离开关、开关柜、箱式变电站、开关设备共用技术导则等；有些没有国家标准，如接线座、充气开关柜、防止误操作条件等；有些是在当时既无国家标准又无行业标准的情况下制定的，如发电机断路器、重合器、分段器等标准。
